驅動模擬數字轉換器 (ADC) 以獲得最佳混合信號性能是一項設計挑戰。圖 1 顯示了標準 ADC 驅動器電路。在 ADC 采集時間內，采樣電容器將呈指數衰減的電壓和電流反沖到 RC 濾波器中?；旌闲盘?ADC 驅動器電路的最佳性能取決于多個變量。驅動器的穩定時間、RC 濾波器的時間常數、驅動阻抗和 ADC 采樣電容器的反沖電流在采集時間內相互作用并產生采樣誤差。采樣誤差會隨著 ADC 位數、輸入頻率和采樣頻率的增加而增加。

標準 ADC 驅動器具有大量可用于可靠設計程序的實驗數據樣本。缺乏實驗室數據來指導驅動 ADC 的低通濾波器的設計。本文介紹了一種結合了模擬低通濾波、信號壓縮和 ADC 驅動器的 LPF 驅動器電路(見圖 2)。

表1列出了圖2所示電路的性能變量。以下實驗室數據和分析可作為圖2所示電路的時間和頻率響應極限的指導。

表1：圖2所示電路的性能變量

實驗室數據和分析

衡量系統動態性能的兩個重要參數是信噪比 (SNR) 和總諧波失真 (THD)。最佳性能是 ADC 和信號調節級組合的結果，在本文中，信號調節級包括三階低通濾波器和單端至差分轉換器。圖 2 中所示的 LPF 驅動器電路的 –3-dB 帶寬和穩定時間有所變化，SNR 和 THD 測量值列于表 2 至表 5 中。本文將討論測試的變量及其對系統性能的影響。

低通濾波器：-3dB 帶寬

將 1 MHz 信號帶寬與 1 MHz 帶寬的兩倍和一半的性能進行比較。–3 dB 點為 558 kHz、1 MHz 和 2.3 MHz，性能如表 2 所示。將截止頻率降低至 558 kHz 可降低 LPF 噪聲帶寬并提高 SNR。將截止頻率提高至 1 MHz 或 2.3 MHz 可縮短 LPF 驅動器穩定時間并降低 THD。

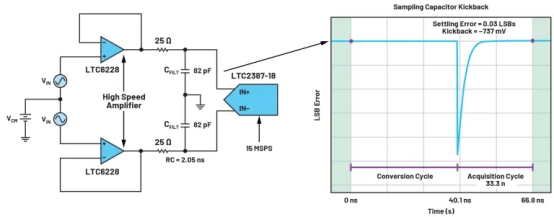

圖 1：標準 ADC 驅動器和 RC 濾波器

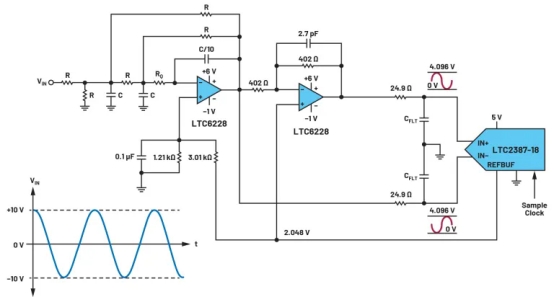

圖 2：LPF 驅動器和 ADC 電路

表 2：三種截止頻率的 LPF 驅動器性能，R = 750 Ω

可以通過改變圖 2 中的 R 或 C 來改變截止頻率。當使用 C 電容設置截止頻率時，LPF 驅動器 THD 會較低，如果降低 R 電阻，SNR 會略有改善。如表 3 所示。

表 3：三種截止頻率的 LPF 驅動器性能，R = 412 Ω

設置 RQ 電阻

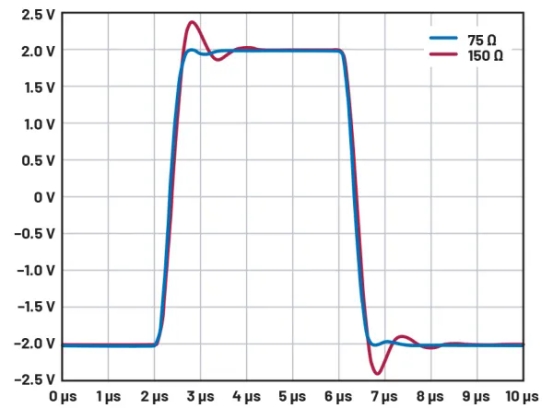

LPF 的 RQ 電阻設置時間響應。RQ 越高，過沖越大，穩定時間越長。RQ 越低，過沖越低，穩定時間越短。圖 3 顯示了 150 Ω 和 75 Ω RQ 電阻的 LPF 瞬態響應。LPF 驅動器已使用不同的 RQ 值進行了測試，結果如表 4 所示。

圖 3：不同 RQ 值的過沖和穩定時間

表 4：不同 RQ 值下的 LPF 驅動器性能

根據實際測量數據，使用 75 Ω 和 150 Ω 的 RQ 對 SNR 和 THD 性能沒有顯著影響，僅僅是過沖和穩定時間的一個因素。

ADC 采樣率

表 5 中的數據顯示，使用 LTC2387-18 在 10 MSPS 時系統的 THD 性能低于 15 MSPS 時(圖 2 中的 RC 驅動電容 C3 和 C4 在 10 MSPS 時為 180 pF)。

注意：LTC2387-18 和 LTC2386-18 在 10 MSPS 時的采集時間分別為 61 ns 和 50 ns。

表 5：10 MSPS 和 15 MSPS 采樣率的 LPF 驅動器性能

RC 濾波器

驅動器和 ADC 之間的 RC 濾波器用于帶寬限制，以確保在寬帶寬內實現低噪聲并獲得更好的 SNR。RC 值決定了 -3-dB 截止頻率。降低 R 有時會導致振鈴和不穩定。增加 R 會增加采樣誤差。使用較低的 C 值將導致更高的電荷反沖，但允許更快的充電時間。較高的 C 值將導致較低的電荷反沖，但也會導致較慢的充電時間。此外，設置 RC 的值對于確保樣本在給定的采集時間內穩定下來至關重要。使用數據表的推薦值和精密 ADC 驅動器工具的建議值將是一個很好的起點。

精密 ADC 驅動器工具是一款綜合工具，可幫助預測驅動器和 ADC 之間使用不同 RC 值時的系統性能。使用此工具可以檢查的一些參數包括采樣誤差時的電荷反沖和采集時間。

為了使用 25 Ω 和 180 pF RC 實現較低的 -3 dB 截止頻率，輸入信號的穩定和電荷反沖會受到影響。為了獲得較低的 -3 dB 截止頻率并確保輸入信號在采集周期內正確穩定，可以使用較低的采樣率。根據LTC2387-18 數據表，采集時間通常為周期時間減去 39 ns。在 15 MSPS 下優化 LTC2387-18 可獲得 27.67 ns 的采集時間，而在 10 MSPS 下使用該部件可獲得 61 ns 的采集時間。

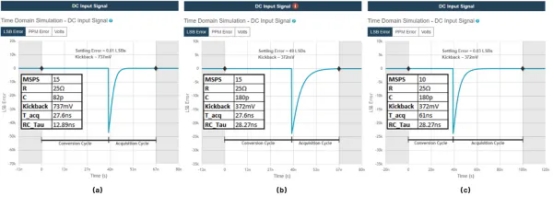

圖 4：不同采樣率的電荷反沖 RC_Tau 采集時間：(a) 15 MSPS 采樣率，使用 LTC2387-18 的推薦 RC 值(25 Ω 和 82 pF);(b) 15 MSPS 采樣率，使用 LTC2386-18 的推薦 RC 值(25 Ω 和 180 pF);(c) 10 MSPS 采樣率，使用 LTC2386-18 的推薦 RC 值(25 Ω 和 180 pF)

借助精密 ADC 驅動器工具，圖 4 總結了使用不同 RC 值時的反沖差異和 RC 時間常數 (Tau) 以及 10 MSPS 和 15 MSPS 采樣率的采集時間。圖 4a 顯示了 LTC2387-18 在 15 MSPS 采樣率下使用推薦的 RC 值 25 Ω 和 82 pF 時的穩定響應。圖 4b 顯示了在使用 180 pF 的 C 時更高的 RC 時間常數，這導致輸入無法在 150MSPS 采樣率的 27.6 ns 采集時間內穩定。圖 4c 使用與圖 4b 相同的 RC(25 Ω 和 180 pF)，但當使用 10 MSPS 采樣率時，信號能夠在采集時間增加到 61 ns 后穩定下來。

LPF 驅動電阻選擇

可以通過改變 R 或 C 來實現 LPF 驅動器的 -3dB 截止頻率。電阻噪聲是造成系統總噪聲的因素之一。根據噪聲計算公式，理論上可以通過降低電阻值來降低電阻噪聲。對于此活動，已嘗試使用兩個電阻值作為 LPF 驅動器 R：750 Ω 和 412 Ω。理論上，R 越低，SNR 就越好，但從收集的數據(如表 2 和表 3 所示)來看，SNR 并沒有太大改善。相反，對 THD 性能的影響更為明顯。

LPF 電阻(圖 1 中的 R)越低，放大器所需的電流要求就越高。使用較低阻值的電阻，運算放大器的輸出電流高于最大線性電流驅動能力。

放大器驅動器選擇

在選擇要使用的 ADC 驅動器時，最佳規格對于器件的最佳性能至關重要。兩個 ADC 驅動器已用于數據收集：ADA4899-1和LTC6228。這些 ADC 驅動器是驅動 LTC2387-18 的良好選擇，LTC2387-18 已用于實驗室測量。在選擇 ADC 驅動器時考慮的一些規格包括帶寬、電壓噪聲、諧波失真和電流驅動能力。根據所做的測試，就 THD 和 SNR 而言，ADA4899-1 和 LTC6228 的性能差異可以忽略不計。

LPF 設計和應用指南

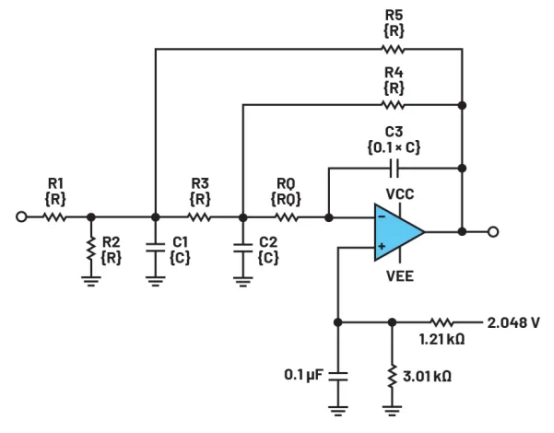

圖 5 顯示了 LPF 電路。五個相等的電阻器(R1 至 R5)、一個用于調整 LPF 時間響應的電阻器 (RQ)、兩個相等的接地電容器(C1 和 C2)和一個反饋電容器 (C3)(其值為接地電容器的十分之一)構成了完整的 LPF 無源元件組(±1% 電阻器和 ±5% 電容器)。

圖 5：LPF 電路

簡單的 LPF 設計流程

R1 至 R5 = R，C1 和 C2 = C

為了將失真降至最低，電阻器 R1 至 R5 必須在 600 Ω 至 750 Ω 范圍內：

· 設置R = 750 Ω

· C = 1.5E9/f 3 dB最接近標準 5% 電容(單位：pF)，f 3 dB為 LPF –3-dB 頻率(注 2)

· 例如：如果 f 3 dB為 1 MHz，則 C = (1.5E9)/(1E6) = 1,500 pF

· C3=C/10

· RQ = R/5 或 R/10(注釋 3 和 4)

注 1：簡單的濾波器設計只需要一個計算器，無需非線性 s 域方程。

注 2：如果 R = 619 Ω，則 C = 1.8E9/f 3 dB，f 3 dB是 LPF –3-dB 頻率。

注 3： RQ = R/5 可實現最大阻帶衰減，或 R/10 可實現低過沖和快速穩定。

對于RQ/5和RQ/10，在10× f –3 dB處，阻帶衰減分別為–70 dB和–62 dB 。

注釋 4：如果 RQ = R/10，則 –3 dB 頻率比 RQ = R/ 5 時低 7%，因此 R1 至 R5 為 RQ/5 時 R 的 0.93×。

注釋 5：從 LPF 驅動器差分輸出到 ADC 輸入的 PCB 走線距離必須為 1 英寸或更小。

注釋 6： LPF 運算放大器的 V CC和 V EE分別為 6 V 和 –1 V，輸出線性電壓擺幅為 0 V 至 4.098 V。

結論

表 2 至表 5 中的 SNR 和 THD 數據提供了對圖 2 所示電路性能的洞察。通過增加電容來降低 LPF 帶寬可以提高 SNR(降低 LPF 噪聲帶寬)。較低的 LPF 帶寬會增加失真(因為 LPF 穩定時間比實現最小采樣誤差所需的時間長)。此外，如果 LPF 電阻值太低，則 THD 會降低，因為 LPF 運算放大器會驅動反饋電阻和反相運算放大器輸入電阻(在運算放大器輸出電流較高時，失真會增加)。

對于 LTC2387-18 ADC，如果使用 10 MSPS 采樣頻率，LPF 通帶必須為 1 MHz 或更高，才能最大程度降低 THD。將 LPF 設置為 1 MHz 是 SNR、THD 和足夠的 ADC 混疊保護的任意折衷。
