一、PMOS過壓保護電路設計

我們是否要考慮CMU對應和管理不同電源電壓下對于不同電壓的情況。

正文如下：

適用于24V系統，本文旨在給出24V系統中l(wèi)oaddunp保護電壓小于46V的器件的VBAT供電方案。

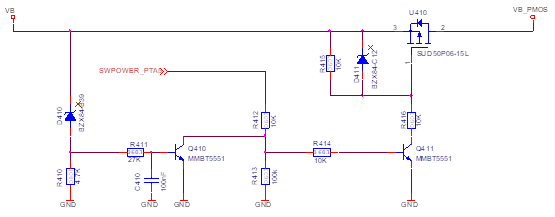

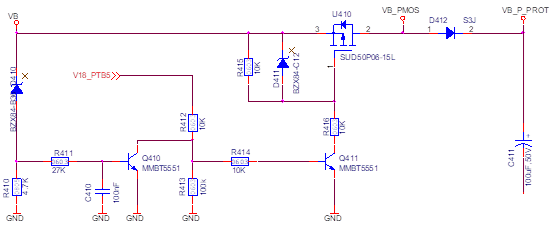

PMOS過壓保護電路原理圖

VB:蓄電池電壓電源

V18_PTB5: MCU IO口，發出高電平使VB_PMOS電壓輸出有效，TTL電平 VB_PMOS：經過PMOS保護電壓輸出

VB_P_PROT：經二極管反向保護的PMOS輸出電壓

電路功能：若控制器中使用loaddump保護電壓小于46V的器件，可以使用此電路模塊中的方案為這些器件提供過壓保護，特別是在load dump情況下。

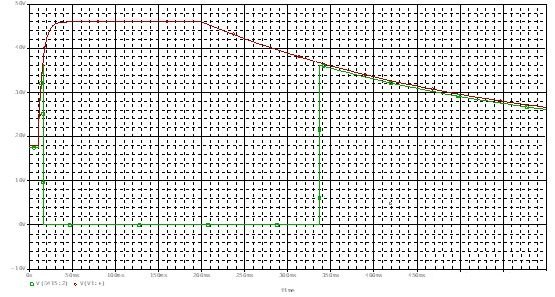

Pspice仿真分析:模擬的是典型情況下的經過TVS管抑制后的Load dump電壓曲線，可以明顯看出當VB>36V時，穩壓管開始起作用，迅速關閉Q411和PMOS管。只要過壓信號一直存在，PMOS管就會一直保持關斷狀態，直至VB跌落回36V安全電壓以內。

綠色、紅色曲線分別對應為VB_P_PROT，VB

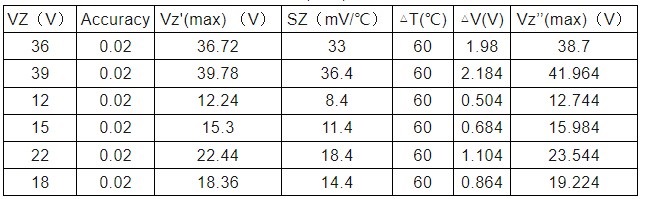

穩壓管取值:Accuracy為穩壓管的精度，VZ 是穩壓管在25℃下的標稱值，SZ是穩壓管的溫度系數，△T是溫度變化，即T-25℃， Vz’’(max)是最壞情況下的穩壓值。

若需要Q410導通，點A電壓需要650mV，即使忽略R411上面的電壓，點B的電壓也要至少有650mV，如果出現最惡劣的工況，D410的穩壓值出現41.964V的情況，那么，VB的電壓至少也得有42.65V。這時，某些需要保護的器件可能已經失效，電路無法達到預期效果。所以建議使用36V的穩壓管。但是，36V穩壓管在低溫-40℃時，有可能會提前工作，即35V下就會使Q410動作。

PMOS參數計算

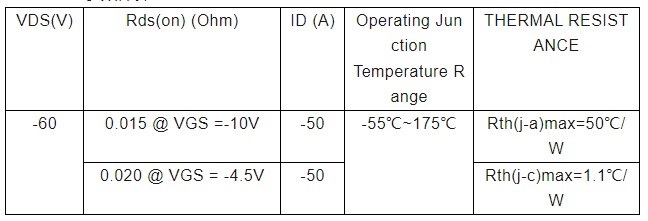

根據計算，

Rth(j-a)*Pmax=Tj(max)-Ta,

Pmax=1.8W

ID(max) 2* Rds(on) =Pmax

ID(max)=10.95A

受PMOS保護的Vbat電源負載電流不能超過10.95A

ISO7637實驗驗證

i. 試驗條件：Us=30V；Ua=27V；Ri=5.5Ohm；Td=350mS；Pload=10w

ii. 試驗結果：電路功能狀態正常

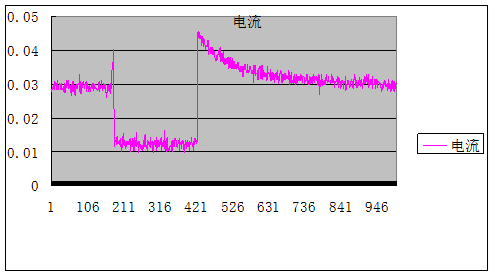

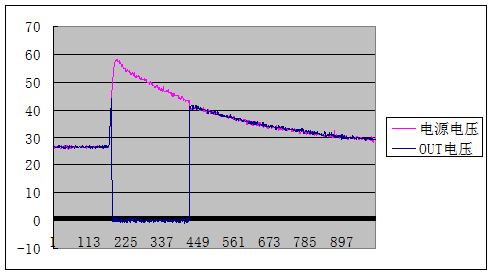

iii. 試驗電路監測點及試驗結果波形如下圖

小結：我一直想問各家在高壓電池方面為考驗?zāi)K供電方面實際的脈沖調整，可能也需要根據動力總成的參數進行調整，也會在未來進行考慮。

二、過壓保護電路的作用

過壓保護電路的作用是保護電器設備免受電源電壓超過額定范圍的損害。當電源電壓超過設定的閾值時，過壓保護電路會采取相應的措施，如切斷電源連接或?qū)㈦妷航档偷桨踩秶?，以確保電器設備的安全運行。

以下是過壓保護電路的幾個主要作用：

1. 防止設備損壞：過高的電壓可能對電器設備產生嚴重的損害，例如燒毀電路板、燒壞元件或?qū)е缕骷收?。過壓保護電路能夠偵測到電源電壓超過安全范圍，并迅速采取保護措施，以避免設備損壞。

2. 維護設備壽命：長時間在過高的電壓環境下運行，會縮短電器設備的壽命。過壓保護電路能夠及時檢測到過壓情況，并切斷電源連接，防止設備長時間在高電壓環境下運行，從而延長設備的使用壽命。

3. 防止電源線路火災：過高的電壓會導致線路過載、電線過熱，增加火災風險。過壓保護電路能夠及時檢測到過壓情況，切斷電源連接，以保護線路免受過載和過熱造成的火災風險。

4. 保護用戶安全：過高電壓的設備可能會對用戶造成電擊風險。過壓保護電路可以有效阻止過高電壓的傳遞，保護用戶免受電壓危險。

總之，過壓保護電路作為一種安全機制，能夠及時準確地識別和應對電源電壓過高的情況，保護電器設備和用戶的安全，并延長設備的壽命。
