MOSFET驅動電路將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對它的相關情況以及信息有所認識和了解，詳細內容如下。

一、SIC MOSFET對驅動電路的基本要求

首先，SIC MOSFET對于驅動電路的電壓要求非常嚴格。由于SIC MOSFET的工作電壓通常在幾百伏特到數千伏特之間，因此驅動電路需要能提供足夠高的電壓以確保正常工作。此外，由于SIC MOSFET具有較高的耐壓能力，驅動電路的電壓峰值應該小于SIC MOSFET的耐壓能力，以避免過電壓損壞。其次，SIC MOSFET對于驅動電路的電流要求也很重要。SIC MOSFET的驅動電流通常較大，因此驅動電路需要能夠提供足夠的電流來驅動SIC MOSFET的導通和截止。此外，驅動電路還需能夠保證電流的穩定性和準確性，以確保SIC MOSFET的工作可靠性。此外，驅動電路對于SIC MOSFET的速度要求也很高。SIC MOSFET的開關速度非?？?，因此驅動電路需要能夠提供足夠高的速度來操作SIC MOSFET的導通和截止過程。驅動電路的速度主要由驅動信號的上升時間和下降時間決定，因此合理設計驅動電路的輸入電路和輸出電路，以減少信號傳輸延遲和電路響應時間，可以提高驅動電路的速度。同時，驅動電路對于SIC MOSFET的保護功能也至關重要。SIC MOSFET具有較高的功率密度和靈敏度，一旦發生故障或異常情況，很容易受到電壓尖峰、電流沖擊等外界因素的損害。因此，驅動電路需要具備過電壓和過電流保護功能，及時檢測和響應SIC MOSFET的工作狀態，避免其受到損壞。此外，驅動電路還需要具備良好的溫度控制和熱管理能力。SIC MOSFET具有較高的工作溫度和熱損耗，因此驅動電路需要設計合理的散熱系統，確保SIC MOSFET在高溫環境下正常工作。此外，驅動電路還需要能夠?qū)崟r監測SIC MOSFET的溫度，及時采取措施進行溫度控制和保護，防止其過熱損壞。

二、常見的MOSFET驅動電路

（一）電源IC直接驅動MOSFET

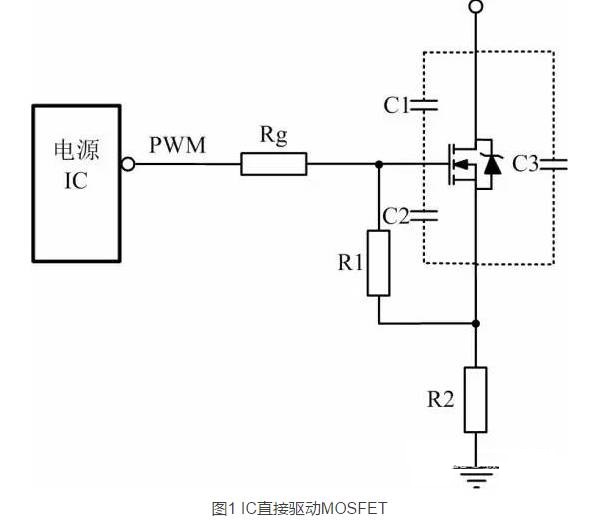

電源IC直接驅動是我們最常用的驅動方式，同時也是最簡單的驅動方式，使用這種驅動方式，應該注意幾個參數以及這些參數的影響。第一，查看一下電源IC手冊，其最大驅動峰值電流，因為不同芯片，驅動能力很多時候是不一樣的。第二，了解一下MOSFET的寄生電容，如圖1中C1、C2的值。

如果C1、C2的值比較大，MOS管導通的需要的能量就比較大，如果電源IC沒有比較大的驅動峰值電流，那么管子導通的速度就比較慢。如果驅動能力不足，上升沿可能出現高頻振蕩，即使把圖1中Rg減小，也不能解決問題！ IC驅動能力、MOS寄生電容大小、MOS管開關速度等因素，都影響驅動電阻阻值的選擇，所以Rg并不能無限減小。

（二）電源IC驅動能力不足時

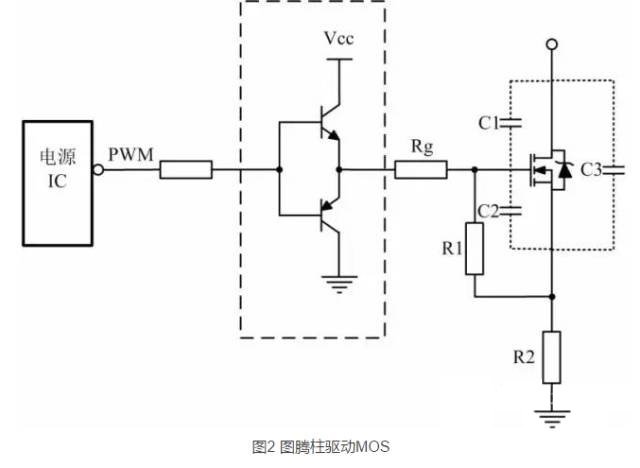

如果選擇MOS管寄生電容比較大，電源IC內部的驅動能力又不足時，需要在驅動電路上增強驅動能力，常使用圖騰柱電路增加電源IC驅動能力，其電路如圖2虛線框所示。

這種驅動電路作用在于，提升電流提供能力，迅速完成對于柵極輸入電容電荷的充電過程。這種拓?fù)湓黾恿藢?dǎo)通所需要的時間，但是減少了關斷時間，開關管能快速開通且避免上升沿的高頻振蕩。

以上所有內容便是小編此次為大家?guī)淼挠嘘P(guān)MOSFET驅動電路的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
