0引言

在當代社會,大型博物館作為文化、藝術和歷史的載體,其功能已遠遠超越傳統的展覽和收藏。隨著科技的發展,博物館的展覽形式越來越多樣化,數字化和互動化元素的加入,使得電氣設計成為保障博物館正常運營和提升觀眾體驗的關鍵因素。特別是在保護珍貴文物和藝術品、保障公眾安全的同時,還需要考慮到能源效率和環保問題o因此,本文的目的在于探討和解析大型博物館電氣設計的新策略和方法,以滿足這些現代化建筑的特殊需求。通過對供配電系統、應急照明系統、火災自動報警系統的深入研究,旨在提供既安全又高效的電氣設計方案,以此作為未來類似項目的參考標準。

1 工程概況

該大型博物館項目位于城市中心,具有獨特的“L”形設計,東西長約520 m,南北寬度在東側為85m,西側為95 m,展現出現代化建筑的美學和實用性?？傆玫孛娣e為48 000 m²,建筑總面積達42 000 m²,其中地上建筑面積16 000 m²,地下建筑面積26 000 m²。 本項目一層常設展廳建筑面積3100 m²,該建筑共分為地上3層和地下2層,最大建筑高度為25.50 m。設有400個機動車停車位,其中地上120個,地下280個。特別設計的人防設施位于地下一層,可在必要時作為人員掩蔽所。博物館的建筑分類為多層大型綜合性博物館,采用一級耐火材料,設計使用年限為55年,抗震設防烈度達到7度。

2 系統設計方案

2.1供配電系統

2.1.1 負荷計算

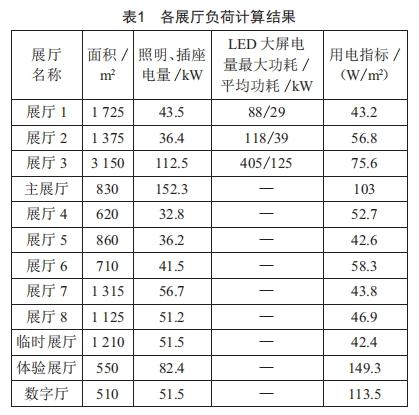

在設計特大型博物館的電氣系統時,考慮到其建筑總面積約為42000 m²,包括16000 m² 的地面建筑和26 000 m²的地下結構,將其定位為特大型建筑。根據JGJ 66—2015《博物館建筑設計規范》,此種規模的項目對電氣系統的負荷計算有著嚴格的要求^[1]。在本項目中,重要系統如消防、安全、數據中心和珍貴展品區的用電需求被分類為一級負荷。同時,電梯、日常用水泵、污水處理設備及展廳照明等也被歸入一級負荷。對于空調、展覽用電和廚房設施等,則被劃分為二級負荷,而辦公區和充電站等被視為三級負荷。負荷計算采用兩種主要方法:基于單位面積的負荷估算和需要系數法^[2]。最終各展廳負荷如表1所示。

2.1.2具體設計

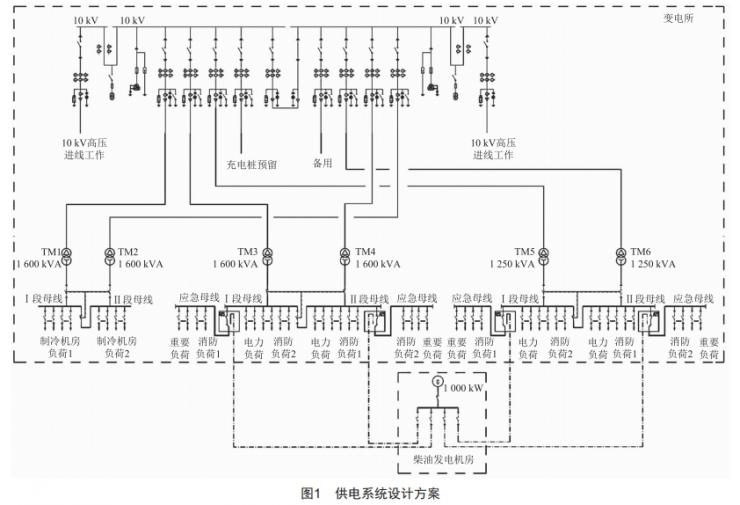

項目在博物館地下一層安排一座10/0.4 KV的配電站,位于電力負荷的中心位置。該站配備了6臺變壓器,其中3臺為1 600 KVA型號,另外3臺為1 350 KVA 型號,確保各類負荷需求的高效滿足^[3]。特別是一些變壓器,專門用于空調系統,可在負荷較低的季節進行有效的能源管理。設計中考慮博物館未來可能面臨的挑戰,如藏品種類的增加、參觀者數量的上升,展示方法、文物保護和教育研究的進步對于大功率的恒溫恒濕負荷、實驗室負荷以及其他重要負荷,設計采用放射式的供電方式。同時,照明和常規負荷則采用了樹干式和放射式相結合的供電模式,以實現電力的均衡分配和有效利用。針對博物館的特殊要求,如火災報警、應急照明、安全系統和通信系統等關鍵系統,設計中包含了不間斷電源(UPS)作為應急電源,以保證在緊急情況下這些系統的連續運行。供電系統設計方案見圖1所示。

2.2 應急照明系統

2.2.1設計標準

在執行大型博物館電氣設計方案時,特別關注應急照明系統的設計準則。依據JGJ66—2015《博物館建筑設計規范》指出疏散通道和展覽區的地面平均照度不得低于5 lx,這一標準高于GB 51309—2018《消防應急照明和疏散指示系統技術標準》中的3lx 最低要求。據此,在設計實施中應優先考慮遵循JGJ 66—2015《博物館建筑設計規范》的高標準。對于凈空超過8 m的高層展廳區,推薦使用B類燈具^[4]。備用照明系統的照度應保持在常規照明水平的10%或以上。而在選擇疏散指示燈時,必須根據室內高度來定。例如:超過4.5 m的室內應采用超大型或大型標志燈。

2.2.2具體設計

在本博物館的照明方案中,鑒于各展覽室形狀的差異性,尤其需關注屋頂?shù)奶卣骱蛷澏?以及燈具設置的高度。博物館內部存在許多高空區域,在挑選照明設施時,高度成為關鍵考慮點。對于公共空間,利用智能控制系統來調控照明燈具的開關。 在展覽廳的精致照明設計中,初期設計階段就應考慮足夠的電力支持。與此同時,涉及精裝修的其他區域也應事先計劃好電力和電路的備用安排。備用照明方面,依照項目早期的規劃,留出常規照明容量的10%。考慮到該項目空間布局的復雜性及其內部高大空間的存在,緊急照明設計時需要充分考慮空間因素。在設計逃生指示燈時,根據就近原則設定指示方向,以便于快速疏散人員并確保安全。此外,基于建筑的整體布局,合理設置安全出口的指示標志。

2.3火災自動報警系統

2.3.1開式高壓水霧滅火

在設計開式高壓水霧滅火系統時,其電氣設計需參考氣體滅火系統的自動聯動控制原則。關鍵的設計要素包括:高壓水霧泵控制柜通常作為整體由供應商提供,而電氣工程師的職責是確保消防電源的接入以及手動控制線路的安裝。 在消防指揮中心,必須實現對高壓水霧泵組的遠程手動啟動功能。為防止系統誤操作,每個防火區域都需要裝備感煙和感溫探測器。在高壓水霧覆蓋區的每個進出口的內外兩側,應安裝聲光警報器,并在外部增設噴霧指示燈。此外,每個獨立分區都應裝備控制閥,并需接入220V的消防電源,配備輸入輸出模塊和手動控制線路。

2.3.2預作用噴水滅火

在規劃預作用噴水滅火系統的電氣方案時,其控制方式主要包括單聯鎖(只由火警控制系統激活)和雙聯鎖(由火警控制系統和安裝在充氣管路上的壓力傳感器共同控制)。在單聯鎖系統中,電氣工作的核心是管理位于預作用報警閥組之前的電磁閥,而在雙聯鎖系統中,則需要同時管理這個電磁閥和安裝在快速排氣閥之前的電磁閥。在這個項目中,選擇單聯鎖控制方案。遇到火災情況時,消防系統的聯動控制器會啟動預作用報警閥組前的電磁閥,實現系統的濕式轉換。電磁閥配備有控制箱,能夠?qū)崿F(xiàn)自動控制、消防指揮中心的遠程控制和現場手動控制。電氣系統需要為控制箱供應220 V的消防專用電源,并安裝輸入輸出模塊及手動控制線路。

3設計注意要點

3.1 用電安全

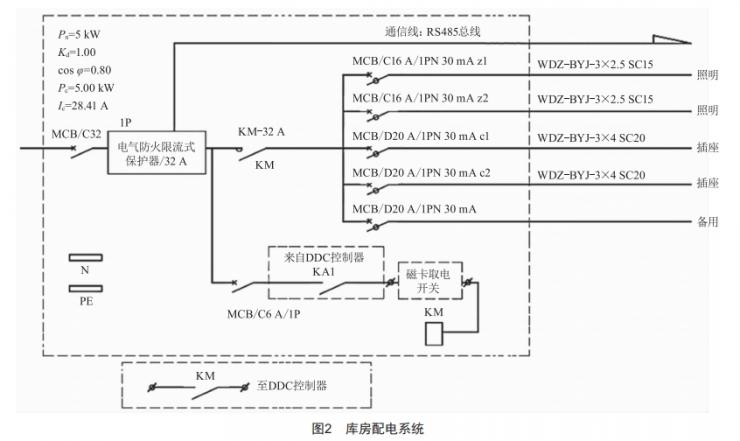

在博物館電氣設計中,考慮到公眾互動性強,在展覽區域電氣設計需與室內設計團隊緊密協作,確保所有電力設施如配電盤等不暴露于公眾視線中。同時,所有公眾可接觸的電氣部件需采用低電壓以保障安全,特別是涉水場所的電氣設備,必須采用極低電壓以避免觸電風險。在相對封閉且人員流動較少的儲藏區,電氣安全措施需更加嚴格。一是在儲藏區配電盤的進線處安裝具有防火限流功能的保護器,保護器能在電路發生故障時快速切斷電流,有效預防電氣火災。二是合理規劃儲藏區的電力布局,將主配電盤設置在儲藏區外,并將其電力管理納入整體設備管理系統中,采用“人員到達時通電,離開時斷電”的策略,在儲藏區入口處設置插卡式電源控制系統,集成門禁與電源控制,無人狀態下實現斷電^[5]。同時,將儲藏區的電力系統接入樓宇控制系統,便于遠程監控和管理,增強安全性。根據JGJ 66—2015《博物館建筑設計規范》的要求,所有照明和插座都應裝配防剩余電流保護裝置,以進一步保證用電安全。按照圖2所示設計庫房配電系統,保證用電安全。

3.2 預留進出管線

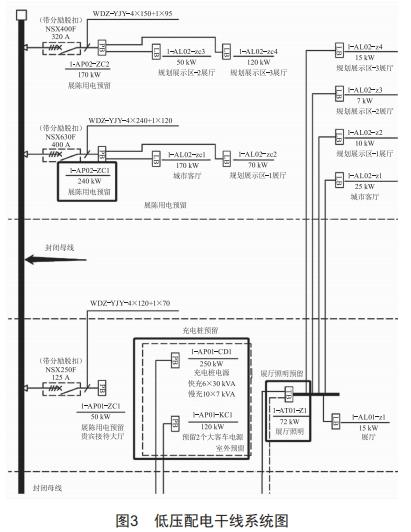

結合降板區域特點,電氣橋架路由設計需避開層高受限的區域,通過建筑模型確定頂板設置位置,確保橋架的敷設路徑不受高度限制的影響。在走廊等受限寬度的區域,將強電橋架與智能化橋架分層敷設,需要與水暖系統協調,合理利用空間,并在橋架路由需要穿越展廳等區域時提前與相關專業進行協商。針對二層展廳區域,由于屋頂采用鋼梁結構,吊頂安裝方式為貼梁敷設。在設計中要注意梁下空間無法用于水暖電管線,因此需要巧妙地通過鋼梁的間隙進行管線穿越。在地下一層的主變電所,預留10kV電纜進線套管,并同時預留低壓電纜出線套管,確保了電纜進出線的靈活性和未來維護的便利性?？紤]到人防區域位于地下二層,電纜需從地下一層進入,需要仔細核對預留管線的標高和預留高度,以確保電纜傳輸順利。在整體布局中,考慮到景觀用電和小型市政用電的需求,預留低壓電纜進出線套管(圖3),為未來的電氣布局變動提供了便利。

3.3 故障保護

根據GB50057—2010《建筑物防雷設計規范》和 GB 50169—2016《電氣裝置安裝工程 接地裝置施工及驗收規范》,過載保護需確保所有電氣設備按其額定容量運行。例如,變壓器、電動機等主要設備需安裝熱繼電器,以監測和控制設備的溫度和電流,避免因長時間過載而導致設備損壞或火災。依據GB 50054—2011《低壓配電設計規范》,需為每個電路配置合適的斷路器。斷路器應能在毫秒級響應短路電流,迅速切斷電源,防止電氣系統受到進一步損害。例如,主配電板的進線應設置高斷容量斷路器,以應對潛在的大電流短路事故。根據GB/T13955—2017《剩余電流動作保護裝置安裝和運行》,漏電保護主要通過安裝漏電斷路器(RCDs)實現。這些裝置需能在30 ms內檢測到30 mA的漏電流并斷開電源,以保護人身安全。利用智能電氣管理系統(如基于DB11/T1439—2017《建筑智能化系統工程設計規范》),實時監控電氣系統的運行狀態,如電流、電壓、功率和溫度等參數。

4結束語

博物館作為文化和歷史的重要載體,其電氣系統設計的重要性不言而喻。本文深入探討工程概況、 系統設計方案以及設計中的重要注意要點。

通過對供配電系統、應急照明系統、火災自動報警系統的詳細分析以及用電安全、預留進出管線和故障保護的細致討論,意在提供全面而具體的視角,理解電氣系統設計。

通過本文研究和討論,希望能夠為電氣設計領域,尤其是對于具有特殊要求的建筑如博物館等提供新的見解和參考。

[參考文獻]

[1]常立強,李戰贈.北京大運河博物館電氣設計淺析[J].智能建筑電氣技術,2023,17(2):7—9.

[2]傅劍鋒,張帆.淺談重慶工業博物館主展館電氣設計[J].重慶建筑,2022,21(增刊1):258—261.

[3]常立強,翟奇.博物館實驗室電氣設計淺析[J].智能建筑電氣技術,2022,16(4):22—25.

[4]張飚.博物館消防改造電氣設計探討 [J].建筑電氣,2022,41(4):14—18.

[5]王夢夢.淺談某博物館電氣設計[J].智能建筑電氣技術,2021,15(3):95—98.
