0引言

平板微熱管陣列內部由多個相互獨立的微通道熱管組成，與傳統熱管相比較具有熱傳遞和承壓能力強、均溫性和啟動性好、工作可靠性高、價格低廉等優點^[1-3],因而被廣泛應用于電子元器件、LED散熱以及太陽能集熱領域^[4-5]。

Huang等人^[6]對應用丙酮、環戊烷和正己烷三種不同工質的平板微熱管陣列進行實驗研究，結果表明以丙酮為工質的平板熱管的熱工性能最優。

Moon等人^[7]對熱管毛細芯的結構和材料進行研究，發現炭纖維束結構的毛細芯能夠有效提升平板熱管的換熱性能。

Rahman等人^[8]對四種不同填充工質的平行微熱管進行研究，發現不同熱源溫度和工質對熱管的傳熱特性有很大影響，與丙酮、丙醇-2和乙醇相比，以甲醇為工質的微熱管具有最低的蒸發表面溫度，在較高熱通量下熱導率最高，是磁流體動力系統的最佳工作流體。

Xin等人^[9]提出了一種新型的平板熱管漸變槽芯設計，研究軸向帶槽壁、微槽尺寸對熱管傳熱性能的影響，發現當熱流量為5 W 時，熱管的有效導熱系數提高了12.4%,并且?guī)О疾坌逼率綒庖罕诿嬖O(shè)計不僅簡單，而且更符合實際應用。

王裴等人^[10]提出一種槽道周邊采用鋸齒狀結構的熱管，發現鋸齒狀結構可以強化底層擾流和換熱，對該結構的熱管的傳熱性能進行分析，發現該熱管具有很好的均溫性，最大溫差僅為0.8℃。

平板微熱管相關參數的選取對熱管的傳熱性能有很大影響，但目前對平板微熱管整體傾斜角度、冷凝段彎折角度方面的研究較少，本文將通過實驗研究平板微熱管整體傾斜角度、冷凝段彎折角度對平板微熱管傳熱性能的影響，以期為平板微熱管的應用提供相關參數參考。

1實驗系統

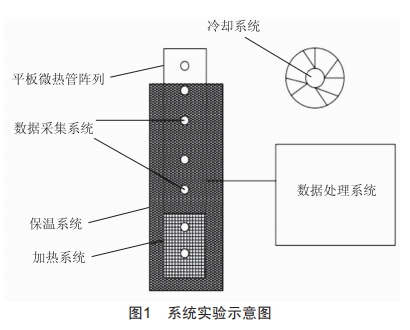

實驗以填充工質為25%的平板微熱管為研究對象，研究了平板微熱管整體在傾斜角度為0°~90°和冷凝段彎折角度為0°~30°時的均溫性能和傳熱性能，平板微熱管的尺寸為250 mm×40 mm×3mm,實驗系統主要由銅板加熱系統、平板微熱管、保溫系統、冷卻系統、數據采集系統和數據處理系統組成，如圖1所示。

2性能評價方法

通過傅里葉定律計算得到通過微熱管的熱流密度值q:

式中：q₁、q₂為加熱銅板上不同測點之間的熱流密度；t?、t?>t?為加熱銅板上的測點溫度；λ為銅板的導熱系數；△X為測點的間距，△X=10mm。

溫差△T為微熱管的軸向溫差：

式中：t?、t?為蒸發段溫度；t?、t?為冷凝段溫度。熱阻為微熱管蒸發段到冷凝段的熱阻：

式中：R?為微熱管蒸發段到冷凝段的熱阻；Q為微熱管的加熱功率。

3結果和分析

3.1 傾角對平板微熱管性能的影響

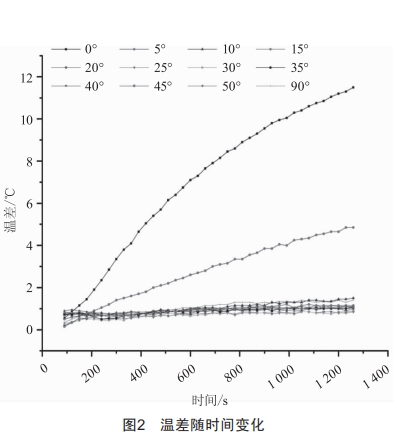

平板微熱管軸向溫差在不同傾斜角度下隨時間變化曲線如圖2所示，從圖中可以看出，軸向溫差隨著加熱時間的加長呈增大趨勢，當傾斜角度從0°增大到10°時，平板微熱管的軸向溫差增幅逐漸減小，當傾角大于10°時，平板微熱管的軸向溫差增幅隨著傾角的增大基本保持不變；當傾角從0°到10°時，平板微熱管的平均軸向溫差從7℃減小到1℃,當傾斜角度為150和30°時，微熱管陣列的平均軸向溫差最小，僅為0.7℃。

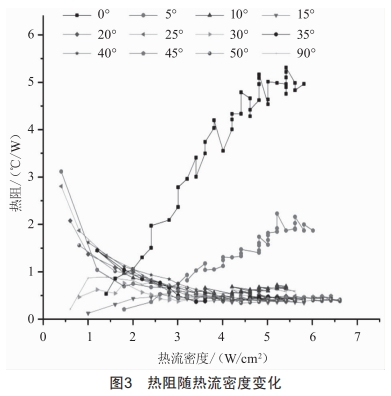

平板微熱管的熱阻在不同傾斜角度下隨熱流密度變化曲線如圖3所示，可以看出，當平板微熱管的 傾角在0°~5°范圍內變化時，熱阻隨著熱流密度的增大而增大，當傾角大于10°時，平板微熱管的熱阻隨 著熱流密度的增大先減小而后基本保持不變。當平板微熱管的傾角從0°增加到10°時，微熱管陣列的平 均熱阻從3.85℃/W 減小到0.66℃/W。

3.2 彎折對平板微熱管性能的影響

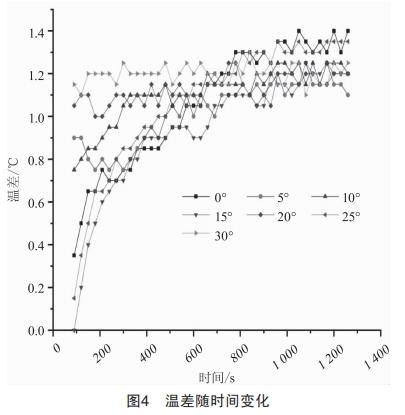

平板微熱管軸向溫差在不同冷凝段彎折角度下隨時間變化曲線如圖4所示，從圖中可以看出，平板微熱管的軸向溫差隨著加熱時間的加長先增大后基本保持不變，冷凝段彎折角度為0°、5°、10°、15°、20°、25°、30°時的平均軸向溫差為1.05、1.02、1.1、0.93、1.12、1.06、1.19℃,平板微熱管冷凝段的彎折角度大于15°時的平均溫差大于冷凝段彎折角度小于15°時的平均溫差，當平板微熱管冷凝段彎折角度為15°時，平板微熱管的平均軸向溫差最小，為0.93℃。

平板微熱管的熱阻在不同冷凝段彎折角度下隨熱流密度變化的曲線如圖5所示，從圖中可以看出，平板微熱管的熱阻隨著熱流密度的增大先減小后基本保持不變。冷凝段彎折角度為0°、5°、10°、15°、20°、25°、30°時的平均熱阻為0.63、0.61、0.67、0.5、0.76、0.79、0.82℃/W。 平 板 微 熱 管 冷 凝 段 的 彎 折 角 大 于15°時的熱阻大于小于15°時的熱阻，當平板微熱管冷凝段的彎折角度為150時，平板微熱管的平均熱阻最小，為0.5℃/W。

4結論

本文以填充工質為25%的平板微熱管為研究對象，實驗研究了微熱管整體傾斜角度、冷凝段彎折角度對平板微熱管性能的影響，得到以下結論：

1)當平板微熱管水平放置以逆時針角度變化的過程中，在傾斜角度從0°變化到10°時，平板微熱管的性能有很好的改善，當傾斜角度大于10°時，傾角的改變對平板微熱管性能的改善無顯著作用，傾斜角度大于10°時平板微熱管的熱性能明顯好于0°時，所以在實際應用中平板微熱管傾斜角度應大于10°使用。

2)當平板微熱管垂直放置，冷凝段的彎折角度為15°時，平板微熱管具有較好的均溫性和傳熱性， 此時的平均溫差和熱阻為0.93 ℃和0.5℃/W; 當平 板微熱管冷凝段的彎折角度大于15°時，平板微熱管的平均軸向溫差和平均熱阻均大于冷凝段彎折角度小于15°時的平均溫差和熱阻，所以在實際應用中平板微熱管的冷凝段彎折角度應小于15°使用。

[參考文獻]

[1]趙耀華，刁彥華，張楷榮.一種具有層列微槽微熱管群的新型平板熱管：CN200910078903.0[P].2009-07-29.

[2]趙耀華，王宏燕，刁彥華，等.平板微熱管陣列及其傳熱特性[J].化工學報，2011,62(2):336-343.

[3]王宏燕，郝麗敏，趙耀華，等.平板蒸汽腔與微熱管陣列組合式傳熱裝置[J]. 工程熱物理學報，2011,32(4):651-654.

[4]趙耀華，陳蘇紅，劉道川.一種板式太陽能集熱器及集熱系統以及加工工藝：CN200810225726.X[P].2010-08-11.

[5]王崗，趙耀華，全貞花，等.不同充液率平板熱管性能實驗[J].化工進展，2019,38(5):2123-2131.

[6]HUANG G H,TANGY,WANG P T,et al.Thermal charac- terisation of  micro  flat aluminium  heat   pipe   arrays   by   varying   working fluid  and  inclination  angle[J].Applied  Sciences, 2018,8(7) : 1052.

[7]MOON S  H,PARK   Y W,RHI S   H.The carbon   wire bundle 's  constructing  as  a  capillary  wick  in  the flat thin heat pipe[J].Applied Thermal Engineering, 2017, 126 : 1177-1184.

[8]RAHMAN   M   M , SAHA   M , BHUIYA   M   M   K , et   al . Heat transfer  characteristics  of  a  parallel  miniature heat pipe  system  [J].International  Communications in  Heat  and  Mass  Transfer,2016, 79 : 1-8.

[9] XIN  F,MA  T,WANG  Q  W.Thermal  performance  analysis of  flat  heat  pipe  with  graded  mini-grooves  wick [J].Applied  Energy,2018,228 : 2129-2139.

[10]王裴,張亞平,郭永晞,等.新型溝槽道微熱管散熱性能實驗研究[J].低溫與超導,2020,48(4):66-72.
