在這篇文章中，小編將為大家?guī)?a href="/tags/ADC" target="_blank">ADC的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、如何提高ADC信噪比

一般來說，我們可以提高ADC采樣位數來提高ADC的信噪比，但是往往意味著ADC的成本可能也會更高。有沒有不提高位數，同樣優化信噪比的方法呢？有的，那就是過采樣。

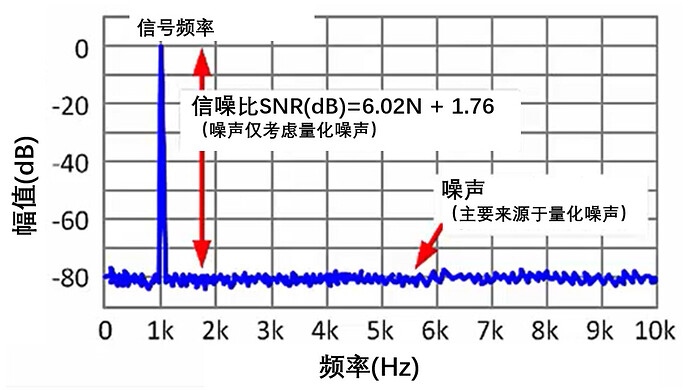

如果ADC的噪聲僅考慮量化噪聲。把Sine波形放到頻域里看，我們會得到下圖。

圖1：Sine波幅頻相應曲線

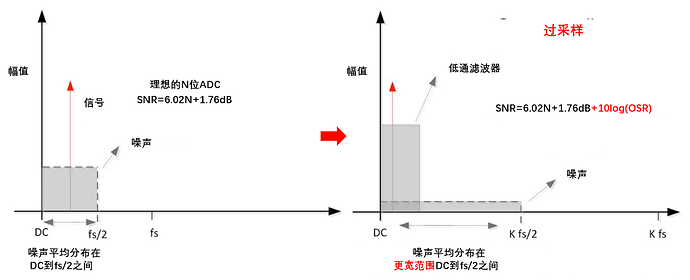

我們把上圖進一步簡化。下圖紅色箭頭表示主信號的幅值，灰色代表噪聲幅值，平均分布在DC到fs/2之間。（fs為采樣頻率）

圖2：過采樣提高信噪比

如上圖，如果我們將采樣率提高K倍，噪聲能量不變，并且平均分布在更寬范圍，從而噪聲的幅值降低。原始信號沒變，但是噪聲幅值減少，也就是信噪比提高了。

提高采樣率之后的信噪比公式：

SNR=6.02N+1.76dB+10log(OSR)

其中，過采樣速率OSR=Fs/(2╳BW)，BW為帶寬。

注意：此公式僅適用于只存在量化噪聲的理想ADC。因此，提高采樣率有助于提高信噪比。

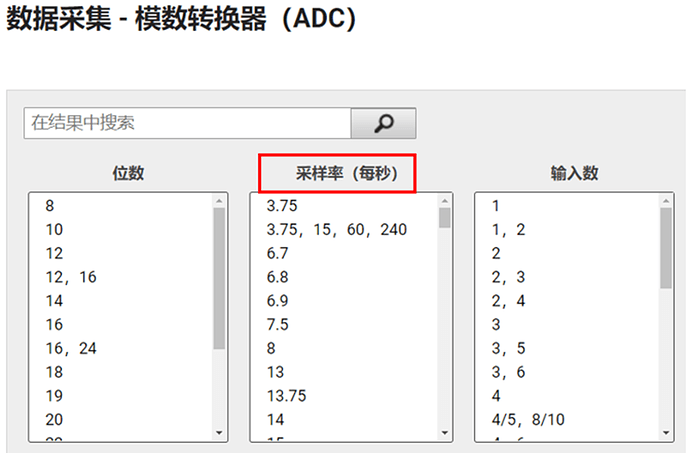

對于ADC采樣率，我們可以在Digi-Key模數轉換器（ADC）篩選項中篩選：

圖3：在Digi-Key網站通過采用率篩選ADC

二、ADC中諧波的來源

1.非線性量化誤差A(yù)DC將模擬信號進行量化，即將連續變化的模擬信號離散成一個一個的數字代碼。量化過程中，ADC的特性曲線通常是非線性的。因此，輸入信號的幅度和ADC輸出代碼之間的關系并不是線性的，這就導致了非線性量化誤差。這種誤差不僅會導致信號的失真，還會產生一些諧波分量。

2.時鐘抖動ADC在進行采樣時需要使用時鐘，通過時鐘來確定采樣時刻。然而，時鐘信號不可能精確到每個時刻都保證完美穩定。時鐘抖動是指時鐘信號存在的不確定性，這種不確定性會導致采樣時刻的抖動。如果抖動的幅度超過了信號的時域分辨率，就有可能出現諧波。

3.量化噪聲量化噪聲是指ADC在量化過程中產生的隨機噪聲。它的發生是由于ADC不能將信號的每個細節都進行量化，且ADC輸入信號存在噪聲，在量化時就會產生誤差。在量化噪聲中，每個碼的幅度與原始模擬信號的幅度有關，因此，當模擬信號中存在諧波時，量化噪聲也可能會產生相應的諧波分量。

4.抽樣保持電路的調制噪聲在對模擬信號進行采樣時，需要使用抽樣保持電路，將模擬信號的采樣值保持在一個保持電容中，以便進行ADC轉換。抽樣保持電路中的開關通常會產生一些開關噪聲，這些噪聲會對輸入信號產生調制，出現諧波分量。

以上便是小編此次想要和大家共同分享的有關ADC的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！
