一、二極管削波電路是什么意思

二極管削波電路是一種簡單的電路，可以將輸入的交流信號轉換為純凈的直流信號。

在二極管削波電路中，一個或多個二極管被用于將輸入信號的負半周或正半周削去，從而得到輸出信號的幅值只有正半周或負半周。這種電路被廣泛應用于各種電子設備中，例如電源電路、通信設備、音頻放大器等。

二極管削波電路有兩種類型：半波削波和全波削波。在半波削波電路中，只有輸入信號的一個半周被削去，而在全波削波電路中，輸入信號的兩個半周都被削去。半波削波電路的設計更簡單，但輸出信號的幅值只有輸入信號的一半，而全波削波電路的輸出信號幅值則為輸入信號幅值的絕對值。

雖然二極管削波電路是一種簡單的電路，但它在電子設備中的應用非常廣泛。例如，在電源電路中，二極管削波電路可以將變壓器的交流輸出轉換為穩定的直流電壓；在音頻放大器中，削波電路可以用于去除音頻信號中的直流偏置。

二、二極管削波電路

這些電路用于修改輸入波形并為電路提供電壓保護。顧名思義，這些電路將輸入波形削波到特定的電壓電平，從而在輸出中產生修改后的波形。這些電路基于二極管的反向偏置特性工作，其中它阻止電流流動，因此其端子上的電壓不會改變。記住這一點，您可以毫無問題地理解以下電路。

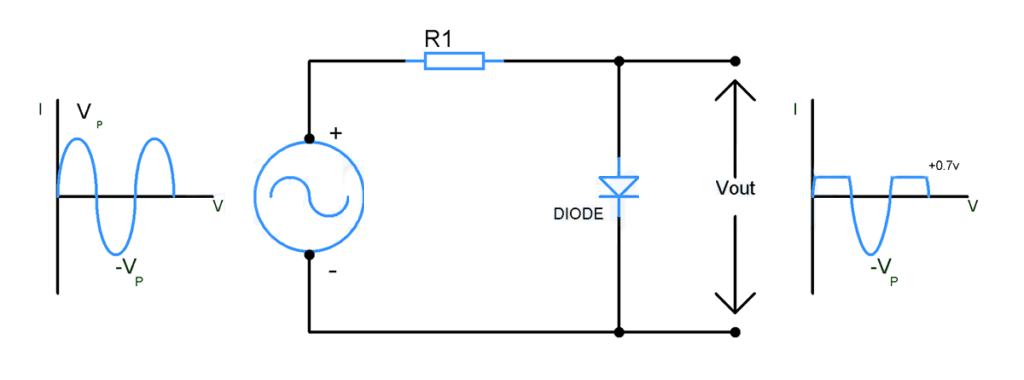

A） 正削波電路：

上圖所示為正削波電路。這里，交流信號源連接到串聯的電阻器和二極管。在正半周期期間，二極管傳導電流，因此只有0.7v（二極管的典型正向電壓）將在輸出中表現出來。這是因為為了使二極管導通電流，輸入電壓應超過正向電壓。換句話說，信號將被削波至+0.7v。同時，在負半周期期間，二極管將被反向偏置，零電流流過它，使端子上的電壓保持不變。這就是它作為正削波電路的方式。

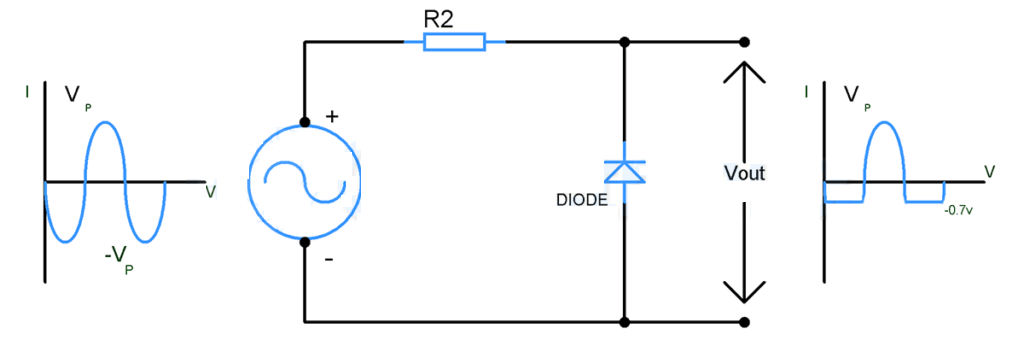

b） 負削波電路：

上圖所示為負削波電路。這里的二極管方向與我們在正極速器中看到的方向相反。這樣，當交流信號的正循環通過時，它將被反向偏置，阻止電流流動并保持電壓不變。因此，正循環將在輸出中表現出來。而在負半周期期間，二極管將處于正向偏置狀態，電流流過它。因此，將信號的負半周期削波至-0.7v，相當于其正向電壓。
