盡管有人認為"一切都是數字化的",模擬信號的放大器在實際電路和系統中一直是而且繼續是重要的和不可避免的功能。然而,放大器必須從音頻到射頻產生重要的輸出功率,面臨著性能和效率的挑戰。該行業對放大器的類別有一些早已確立的名稱,這些類別在關鍵參數之間提供了權衡;作為一些相對較新的類別。第1部分討論了較老但仍廣泛使用的類,通常稱為A、B、AB、C和D。

A類放大器 提供非常高的線性和低失真。在這里,活性元件(原來的真空管,現在幾乎總是晶體管)是偏置的,所以它們的靜止操作點在其導電區的線性部分, 圖1 .輸入信號在這一點上引起小到中的偏移,從而保持輸入/輸出傳遞函數的線性性。無論輸入的大小或極性如何,有源放大器元件總是開著的,永遠不會被切斷,因為A類放大器具有360倍的傳導角,這意味著它在輸入正弦波的整個周期中一直在工作。

圖1:在A類放大器的排列中,放大器在其線性范圍的中間偏置,通過正弦波的360對正弦波的傳導,結果產生非常低的變形,但效率也很低。

雖然一個經過適當設計的A類放大器具有優異的性能,并且多年來一直被用作主要的音頻放大器拓撲結構,但它有一個主要的缺點,因為它本身非常低效(大約為20%至30%)。因為它總是在活動區域,所以即使沒有或只是一個小的輸入信號,也會耗散功率。主要出于這個原因,設計了A類的替代品。

B類放大器 使用一對互補放大器元件(例如PNP/NPN晶體管或N-/P通道MOSFT)的"推-拉"安排,每一個在截止時偏置每個放大器180度(半周期)的傳導角, 圖2 .當雙極、零中心輸入信號為正時,一個放大器從截止區出來,進入其活動區,進行和放大;當信號為負時,另一個放大器也是這樣做,而第一個放大器是截止,從而消散近零功率。

圖2:B類使用一對互補設備,這些設備在截止時有偏頗,具有180倍的導電性;這大大提高了效率。

B類放大器的效率在30-40%的范圍內,這比A類好得多,盡管在許多應用中仍然高得令人無法接受。此外,它還受到交叉扭曲的影響,產生諧波,這是因為當一個活動元件打開而另一個關閉時,會出現輕微的延遲或中斷(反之亦然);扭曲通常在10%至20%之間。這在某些情況下可能是可以接受的,但在質量更高的音頻設計中是不行的。

類AB放大器 是A類和B類的混合,并努力在效率和性能上提供折衷。在此拓撲結構中,每一對互補的活動元素都略微偏向于該活動區域,因此在兩個元素之間的交點/交點有一些重疊, 圖3 .這將減少扭曲到一個低水平--典型的1%,甚至下降到0.1%--在功率耗散輕微增加。傳導角略大于180度,與隨之而來的變形有一個折衷,即增加傳導角,相關的耗散產生較低的變形。在開發先進的數字驅動音頻放大器之前,AB類是最常用的音頻放大器方法。

圖3:AB類通過將設備稍微偏向截止區域,加上&t;180度的傳導,克服了B類的交叉扭曲;這種方法有一個效率限制。

類C放大器 提供了最高的效率,但有不良的失真特性,并產生許多不希望的諧波。在C類中,放大器的傳導角遠小于180度,而且它是偏置的,因此它只打開大信號偏移。輸出電流,因此耗散是零的超過一半的輸入信號, 圖4 .

圖4C類放大器。

C類放大器的效率可能相當高,高達70-80%,但是由于失真也很高(10-30%),C類方法不能用于音頻。然而,它是用于高功率射頻發射機,在那里耗散必須保持在可接受的低水平。為了使C類放大器可用,通過使用諧振輸出電路作為低通濾波器來去除不需要的射頻諧波。

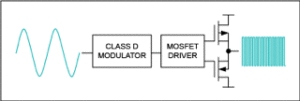

D級放大器 (有時被稱為數字放大器,盡管這是誤導性的)是一種有點違背直覺但非常有效的拓撲結構。它的功能是非線性的開關放大器,而不是其他類的線性或準線性方法?；顒釉词峭耆蜷_的,要么是完全關閉的,脈沖寬度由輸入信號調制, 圖5 .輸出波形的開關頻率遠遠高于需要放大的最高音頻信號。

Figure 5.

由于這種完全上/下的行動,效率可以接近100%。開關打開/關閉輸出是低通濾波恢復所需的模擬波形約0.1%至1%的扭曲。D類是目前PC音頻卡、移動設備和汽車音頻系統的主要音頻放大器方法,因為它具有良好的性能、效率和小型的結合。

下一章我們將研究G類、H類和其他類的放大器。
