在工業自動化、物聯網設備或嵌入式系統中，既能滿足嚴苛的環境要求，又兼具性能與節能的優點的存儲器，非FeRAM莫屬。

FeRAM（鐵電隨機存取存儲器）最為獨特的優勢在于它結合了非易失性和高速寫入性能，這種特性是其他存儲器無法同時具備的。與傳統的DRAM雖然都能實現高速讀寫，但后者在斷電后會丟失數據；而與Flash相比，盡管都具有非易失性，F(xiàn)lash的寫入速度卻遠不及FeRAM。因此，F(xiàn)eRAM在能夠保存數據的同時，還能實現幾乎瞬時的寫入操作，成為存儲技術中獨一無二的存在。

作為FeRAM領域的主要玩家，RAMXEED（原富士通半導體）已經在此領域深耕二十多年。RAMXEED總經理馮逸新于近日參加了E維智庫第12屆中國硬科技產業鏈創新趨勢峰會暨百家媒體論壇，并發布了題為《全新一代FeRAM，高可靠性和無遲延應用首選》的演講。

FeRAM和ReRAM，程序數據存儲和日記數據記錄的雙雄

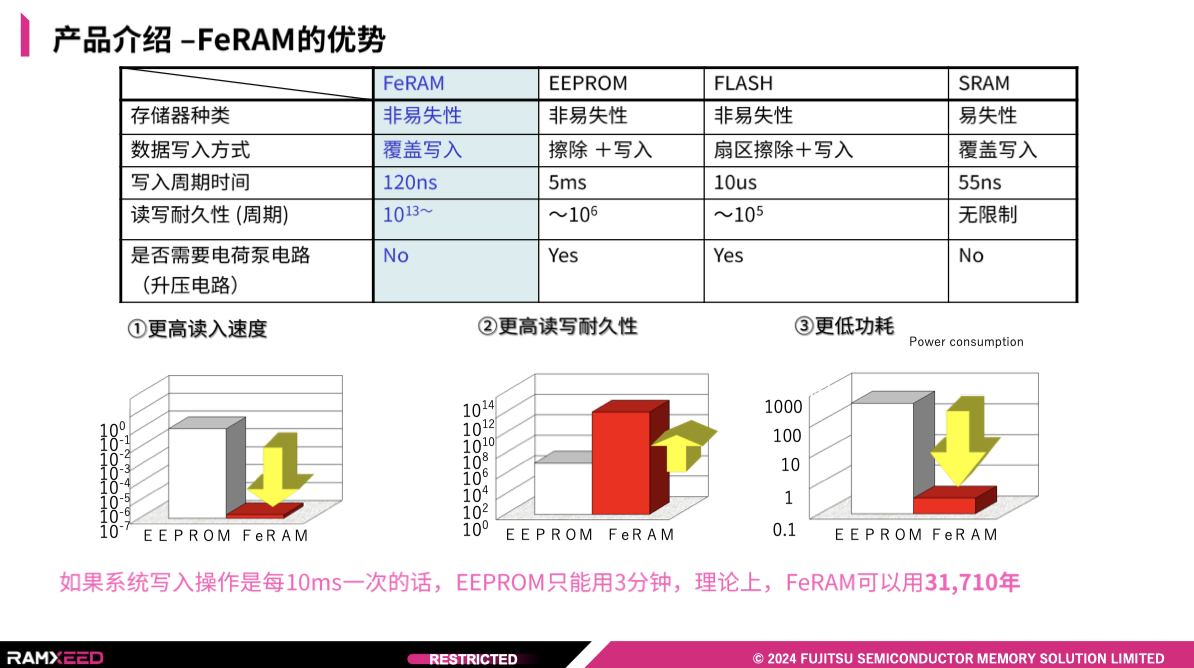

FeRAM是一種結合了RAM的隨機存取特性和ROM的非易失性特點的存儲技術，能夠在斷電后保存數據，同時具備高速讀寫的能力。與傳統的DRAM和SRAM相比，F(xiàn)eRAM在斷電后不丟失數據，而與Flash相比，F(xiàn)eRAM寫入速度更快，且無需擦除操作。在優勢方面，F(xiàn)eRAM的寫入時間僅為120ns，遠超EEPROM和Flash的寫入速度，并且讀寫耐久性高達1013次，幾乎沒有EEPROM和Flash那樣的磨損問題。此外，F(xiàn)eRAM的功耗極低，不需要額外的電荷泵電路，在節能方面具有明顯優勢。

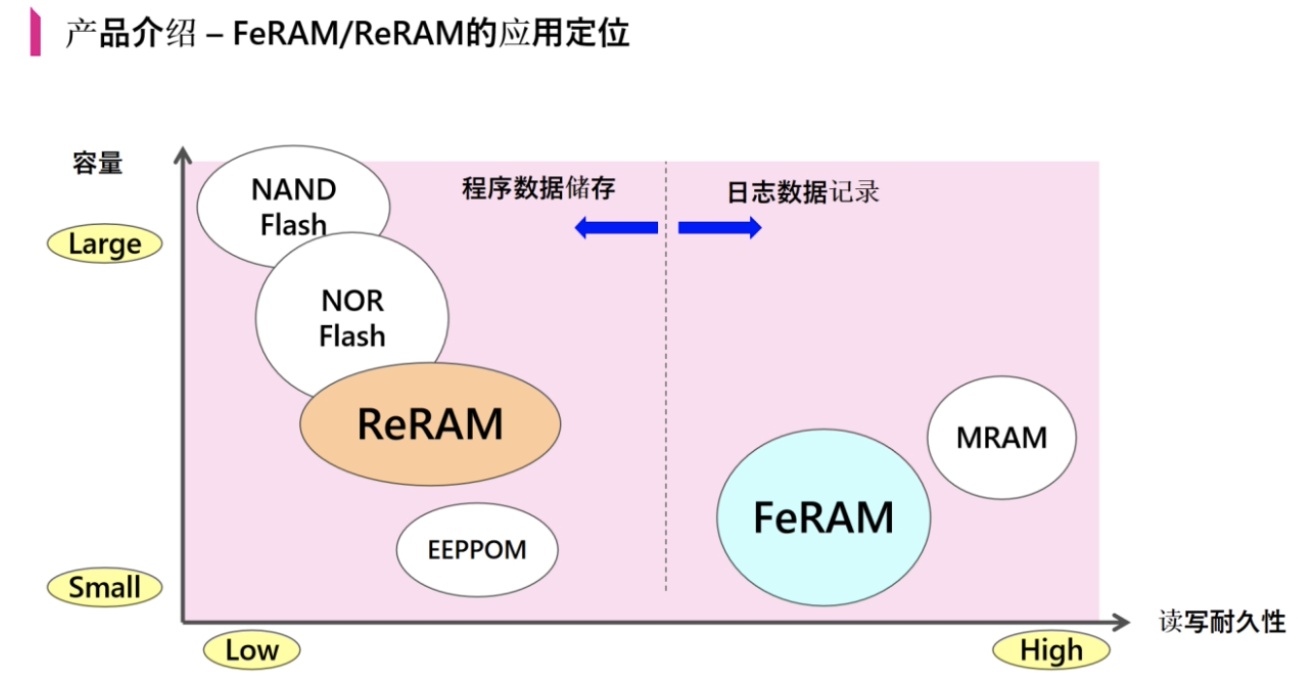

與ReRAM相比，F(xiàn)eRAM主要應用于日志數據記錄等對讀寫耐久性要求較高的場景，而ReRAM則側重于程序數據存儲的領域?？傮w而言，F(xiàn)eRAM在高頻率、耐久性和低功耗方面占據領先地位，特別適合需要頻繁讀寫、數據保持和低功耗的應用，如工業控制、物聯網和醫療設備等領域。

ReRAM（阻變式隨機存取存儲器，Resistive Random Access Memory）則是一種基于電阻變化原理的非易失性存儲器。它通過在不同電壓下改變材料的電阻狀態來記錄信息，這使得它在斷電后仍然能保持?jǐn)?shù)據。ReRAM的工作原理不同于傳統的Flash、DRAM或FeRAM，它通過改變材料的導電性來存儲數據，而不依賴電子的存儲或移動，因此具有獨特的優勢。

“最近幾年ReRAM在全球受到很多關注，很多人認為NOR Flash在下一代的時候工藝會進入瓶頸，未來可以替代NOR Flash的是ReRAM，但是ReRAM目前量產最大的容量是12Mb。現在要替代NOR Flash，ReRAM的容量需要達到16Mbit到1Gb，根據報道，包括海力士、中芯國際（SMIC）、中芯國際（SMIC）等知名半導體公司都在研發這個產品?！瘪T逸新解釋到，“RAMXEED是實現ReRAM量產的為數不多的半導體供應商，目前最大容量12Mbit。目前ReRAM，大家可以這么理解，相當于EEPROM的加強版，容量更大，DIE（晶粒）尺寸更小，讀出功耗更低。這就適合于助聽器，因?yàn)橹犉鞑恍枰獙懭?，根?jù)每個人的聽力能力，設定一個參數，每次用的時候讀出來即可?！?

FeRAM/ReRAM無處不在，RAMXEED利用RFID技術提供增值功能

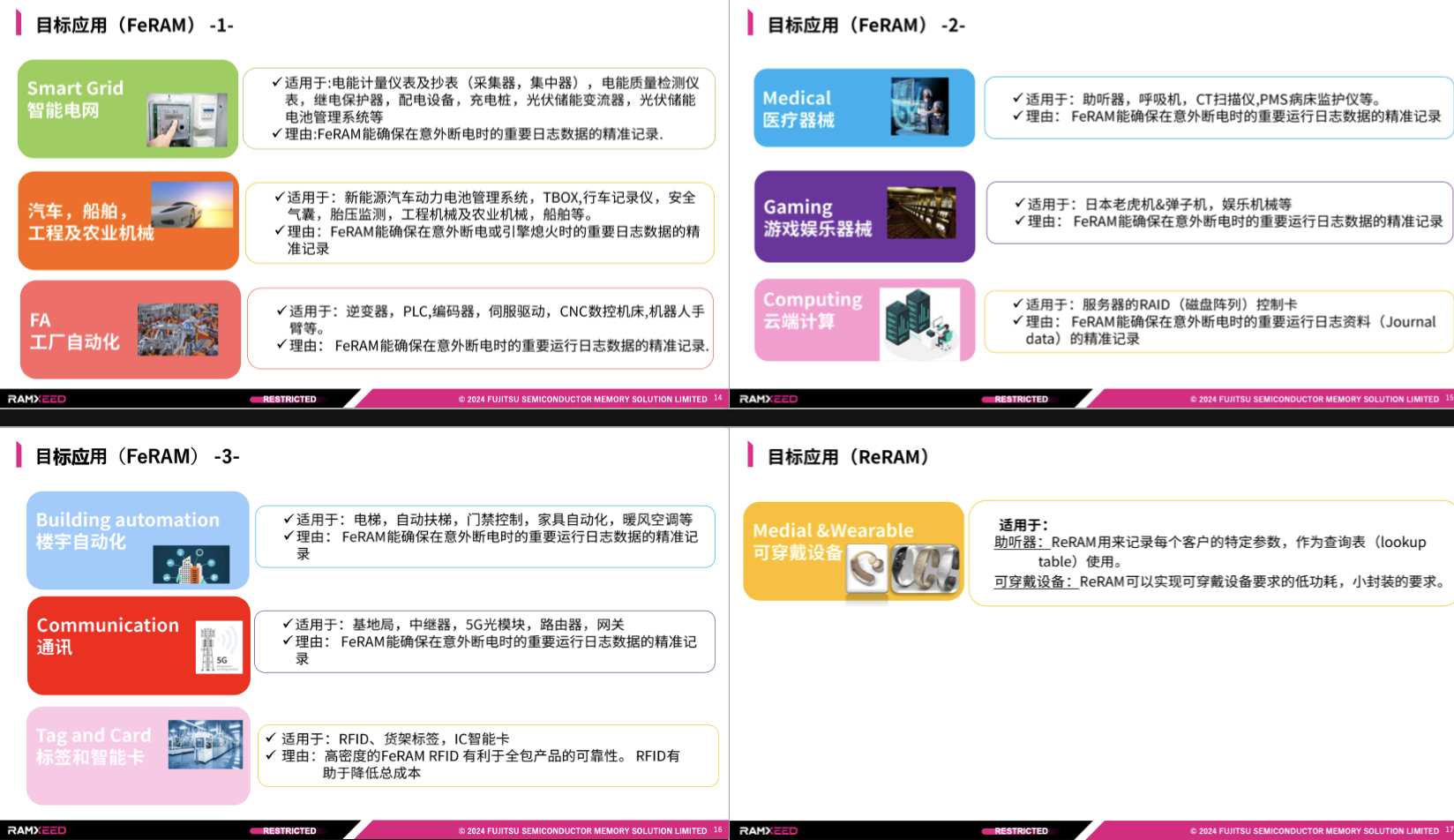

FeRAM的應用覆蓋了多個關鍵行業和場景，憑借其在斷電時仍能保留數據的能力，保障了重要日志數據的精確記錄。在智能電網中，F(xiàn)eRAM用于電能計量設備、充電樁和光伏設備中，確保關鍵數據在斷電時的安全性；在汽車和工業機械領域，F(xiàn)eRAM適用于動力電池管理、胎壓監測等系統，為緊急斷電時的數據保留提供了保障；在工廠自動化中，它用于控制設備和機器人，確保生產數據的持續可靠性。

此外，F(xiàn)eRAM在醫療設備、游戲娛樂設備和云端計算中也有重要應用。醫療領域使用FeRAM記錄呼吸機、助聽器等設備的數據，保證斷電情況下的日志完整性；娛樂設備和服務器控制卡也依賴FeRAM的高可靠性來記錄運行信息。在樓宇自動化和通信設備中，F(xiàn)eRAM適用于電梯和基站系統，提升斷電情況下的故障恢復能力；而在標簽和智能卡中，F(xiàn)eRAM則以其高密度、低功耗的特性增強了RFID等產品的可靠性。

同時，ReRAM在可穿戴設備中也占有一席之地，主要用于低功耗、小體積的助聽器和智能穿戴設備的數據記錄，滿足小型設備的特殊需求。

“富士通從過去80年代的半導體到現在，還積累了一些無線供電的技術（FRID），還有一些識別微弱信號的模擬傳感器技術，希望為客戶創造更高的附加價值?！瘪T逸新分享到，“面向無源旋轉編碼器之外，我們還將利用微弱脈沖電力驅動的無源存儲器在未來會做發展。”

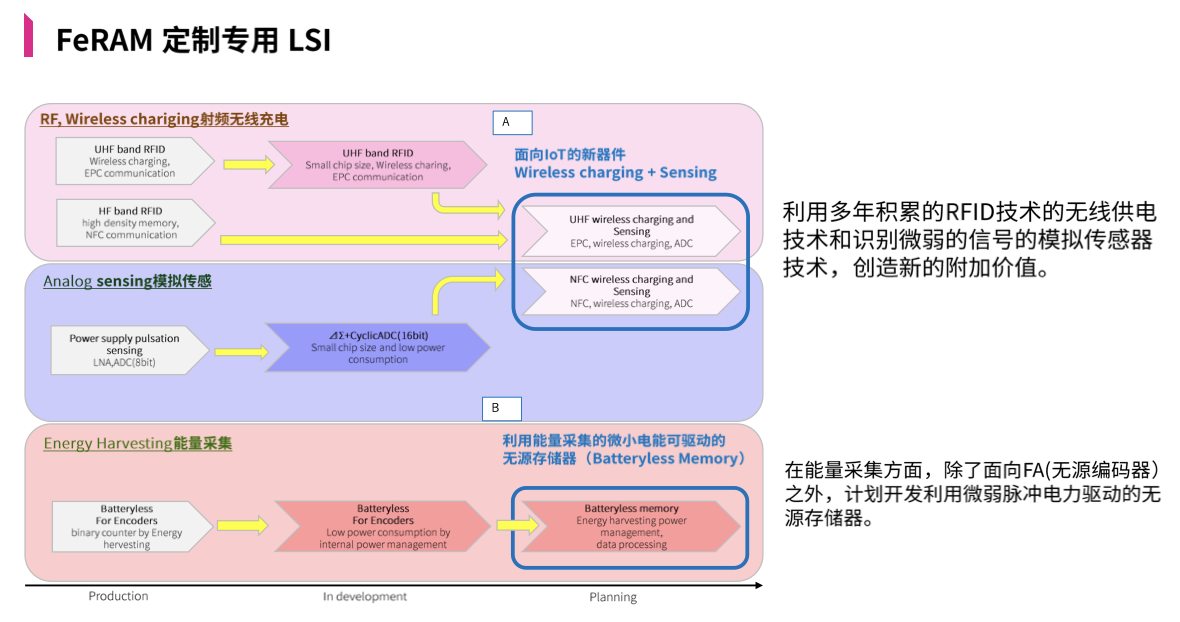

據悉，RAMXEED的FeRAM的定制專用LSI（大規模集成電路）在物聯網領域的多種應用，分為三大模塊：射頻無線充電、模擬傳感、以及能量采集。

射頻無線充電（RF, Wireless charging）：通過UHF和HF頻段的RFID技術，實現無線充電和數據通信。高頻（HF）RFID具備高密度存儲和NFC通信的能力，而超高頻（UHF）RFID則能支持小尺寸芯片、無線充電以及EPC通信。這些技術應用在物聯網的新器件中，整合了無線充電和傳感功能。

模擬傳感（Analog sensing）：此部分的功能主要是電源脈沖傳感，通過8位的ADC和LNA實現微弱信號的識別，目標是開發小尺寸、低功耗的傳感芯片，以支持更高效的信號檢測。

能量采集（Energy Harvesting）：應用于無源編碼器等領域，通過能量采集技術使設備無需電池即可運行。同時，該技術還計劃應用于更廣泛的無源存儲器開發，實現低功耗和內置的電源管理功能。

總體而言，F(xiàn)eRAM的定制LSI利用多年積累的RFID技術，將無線充電、模擬傳感和能量采集集成在物聯網應用中，不僅增加了設備的附加價值，也推動了無源低功耗設備的發展。

下一代高速FeRAM，堆疊技術實現更大更快

RAMXEED已經開始了下一代FeRAM的產品布局，據悉其開發目標集中在大容量化和高速化，以滿足日益增長的數據存儲需求。首先，F(xiàn)eRAM的容量將從32Mb提升到128Mb，采用鏡像芯片（Mirror Chip）設計實現更高的存儲密度。同時，F(xiàn)eRAM的寫入速度將從120ns大幅縮短至35ns，使其具備與SRAM和MRAM相媲美的高性能。在應用前景上，高速FeRAM有望替代SRAM+電池組合、SRAM+EEPROM組合，甚至MRAM，成為新一代低成本、高效能的非易失性存儲解決方案。此外，通過堆疊技術進一步提升FeRAM的存儲密度，使其在高頻讀寫和數據保留的場景中表現出色。

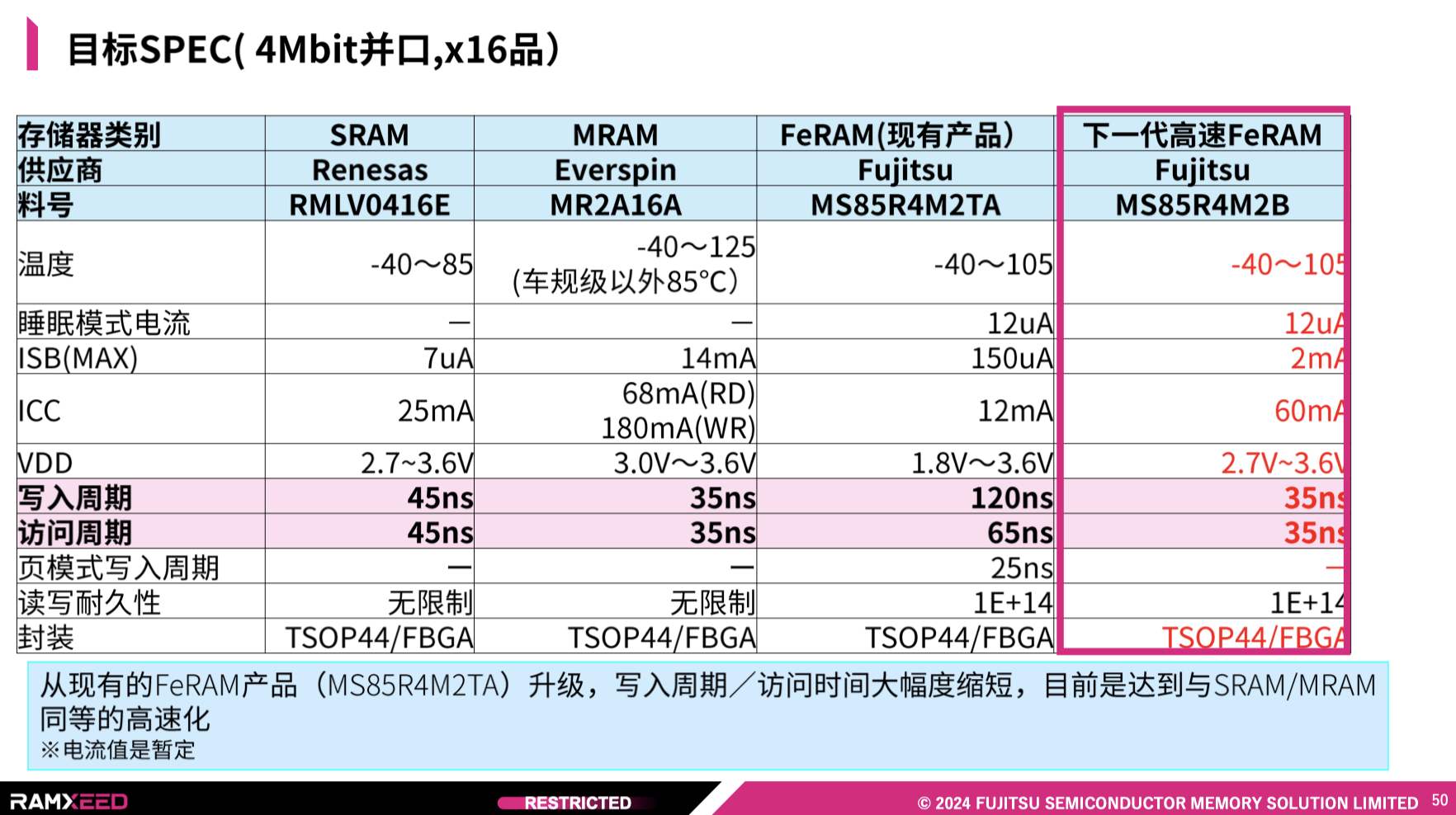

馮逸新在現場展示了下一代4Mbit并口FeRAM的目標規格和開發路線圖，旨在提升FeRAM的寫入速度和容量，使其在高性能應用中更具競爭力。

目標規格：當前的FeRAM寫入周期為120ns，訪問周期為65ns，而新一代高速FeRAM的寫入和訪問周期都縮短至35ns，與SRAM和MRAM相媲美。同時，新FeRAM的工作電流（ICC）和電壓（VDD）均得到優化，以降低功耗。

開發路線圖：路線圖顯示，第一代高速FeRAM的開發將在2026年推出1Mb至4Mb容量版本，寫入周期為35ns，并提供試用樣品以供客戶測試。第二代高速大容量FeRAM預計在2027至2028年發布，容量將達到8Mb至16Mb，并保持35ns的高速寫入能力。

這些改進旨在通過顯著縮短寫入周期和提升容量，使FeRAM成為MRAM和SRAM的替代品，為客戶提供更快、更高效的存儲解決方案。

不止于此，RAMXEED還將帶來Quad SPI接口的FeRAM的新品。

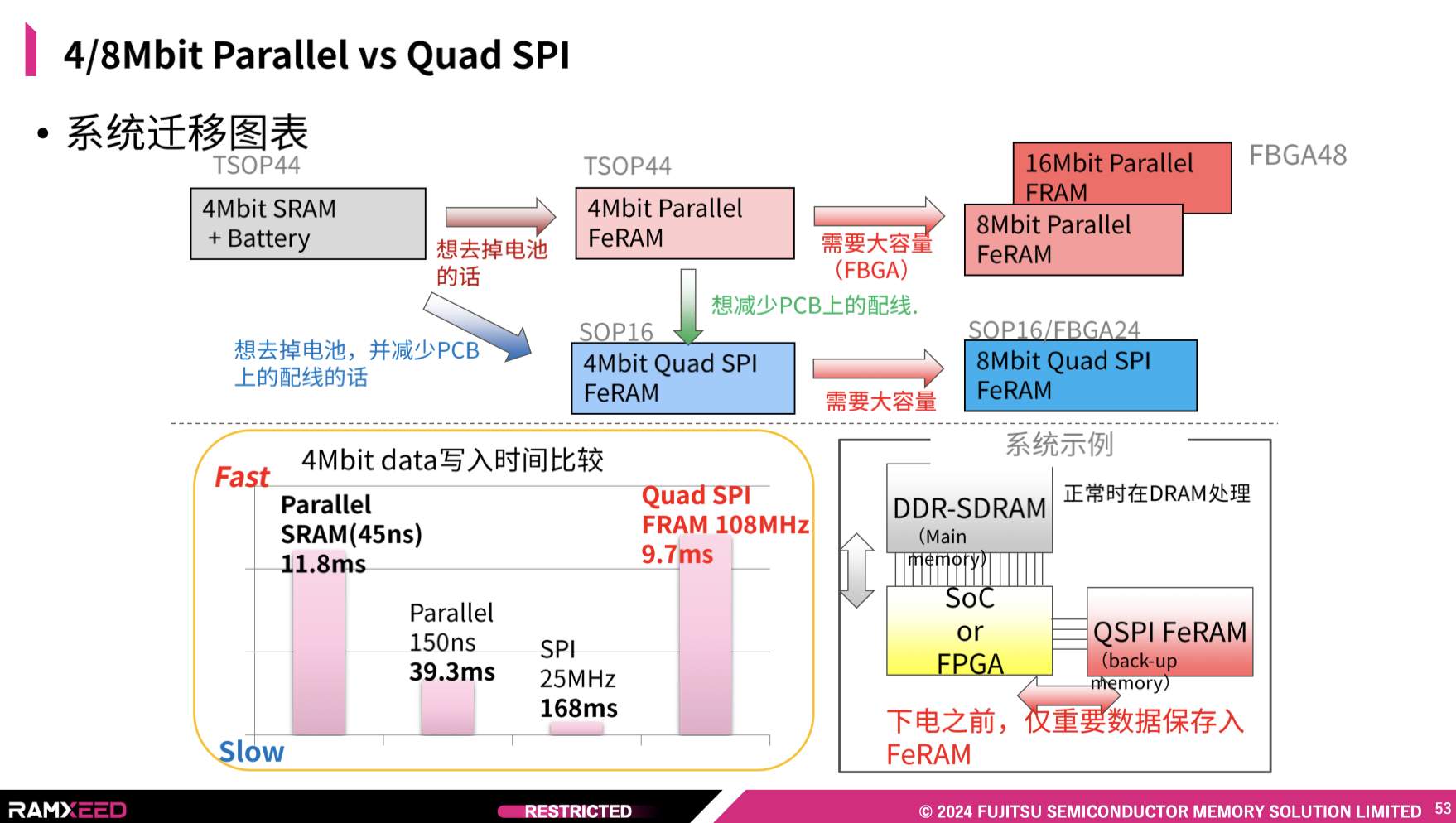

RAMXEED展示了從傳統4Mbit SRAM+電池解決方案向4/8Mbit FeRAM過渡的可能路徑。FeRAM通過并行和Quad SPI接口提供選擇，以滿足不同的應用需求，例如去除電池和減少PCB布線。與傳統SRAM和SPI相比，Quad SPI FeRAM（108MHz）的寫入時間更快，僅需9.7ms，顯著優于SRAM和普通SPI的寫入時間。

RAMXEED計劃通過引入新的封裝形式（如24-pin FBGA）來擴展QSPI FeRAM的產品線，以達到市場競爭水平。當前封裝涵蓋1M到16M容量的多種規格，未來根據市場需求，還會開發6Mbit產品。

在2024至2028年期間，計劃推出新的封裝和接口版本，包括16-pin SOP和24-pin FBGA，以滿足不斷增長的市場需求，提升FeRAM在高性能存儲市場的競爭力。

--

其實FeRAM在市場上的應用量并不算大，主要的瓶頸有兩個，一是容量太小，目前最大容量是8Mbit；二是成本比較高，限制了發展。

“在Memory市場， DRAM和Flash約占存儲器的98%，剩下的2%是利基市場，這里面還包括了EEPROM、FeRAM。”馮逸新分享到，“因?yàn)橄鄬?duì)其他存儲器，由于特有的產品構造，F(xiàn)eRAM的工藝太舊。如何提高性價比，的確要做很多東西，一是繼續把它變得更小，剛有提到疊加技術可以把容量做的更大，同時還得是市場的需求量越大，成產的成本才會更小一些。未來我們不僅是8Mbit，可以做到32Mbit，就可以進入到Nor Fash的容量范圍之內?！?
