HC-SR501運動傳感器通常被稱為PIR傳感器，用于多種安全報警系統和運動探測器系統。它不是發射紅外信號，而是吸收紅外信號，這就是為什么它被稱為PIR(被動紅外)傳感器。每個物體都以紅外射線的形式發出熱量，因此每當PIR傳感器檢測到熱量的任何變化時，其輸出引腳就會變?yōu)镠IGH。PIR傳感器的關鍵部件是熱釋電傳感器和運動檢測器IC BISS0001。BISS0001 IC從傳感器獲取數據并相應地測量輸出引腳HIGH或LOW。

以前，我們使用Raspberry Pi的PIR傳感器來構建安全系統。今天，我們將使用帶有NodeMCU的PIR傳感器來構建物聯網運動檢測器系統，該系統不僅在檢測到某些運動時發送電子郵件，而且還將其顯示在帶有時間和日期的網頁上。

組件的要求

?NodeMCU ESP8266

?運動傳感器HC-SR501 (PIR傳感器)

?蜂鳴器

?跳線

線路圖

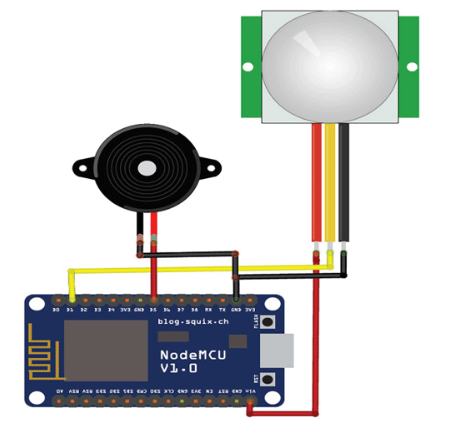

物聯網運動傳感器電路的電路圖如下：

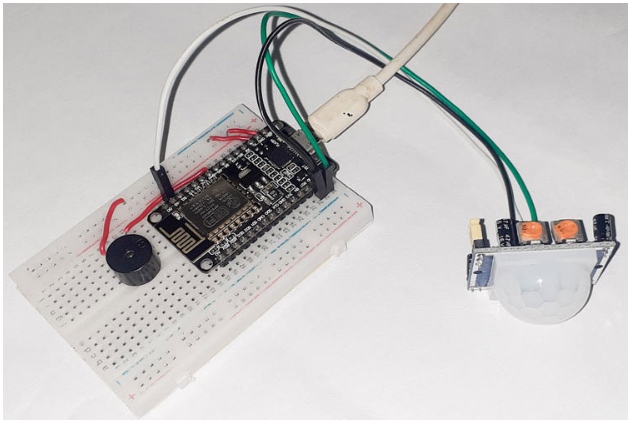

電路非常簡單，因為我們只將PIR傳感器和蜂鳴器與NodeMCU連接。PIR Sensor的VCC和GND引腳接在NodeMCU的VIN和GND上，Data引腳接在NodeMCU的D1 (GPIO 5)引腳上。蜂鳴器的正極和GND引腳分別連接到NodeMCU的D5 (GPIO 14)和GND。

物聯網運動檢測器的IFTTT設置

IFTTT (If This Then That)是一個基于web的服務，我們可以通過它創建條件語句鏈，稱為applet。使用這些小程序，我們可以發送電子郵件，Twitter， Facebook通知，短信等。我們已經在許多基于物聯網的項目中使用了IFTTT，您可以通過以下鏈接找到所有這些項目。

要使用IFTTT，請登錄您的IFTTT帳戶(如果您已經有一個或創建一個)。

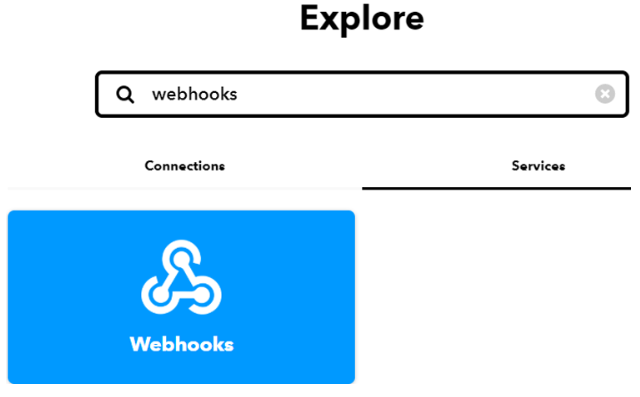

現在搜索“Webhooks”并點擊“服務中的Webhooks”部分。

現在在Webhooks窗口中，單擊右上角的“Documentation”以獲取私鑰。

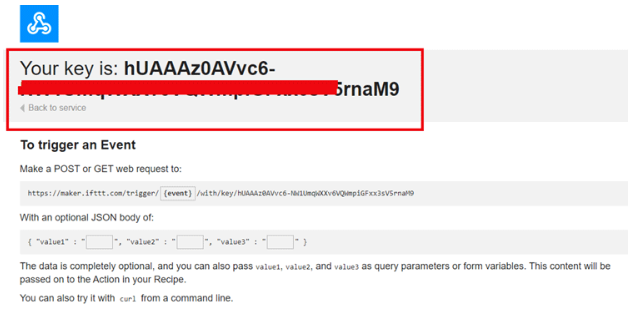

復制這個密鑰。它將在程序中使用。

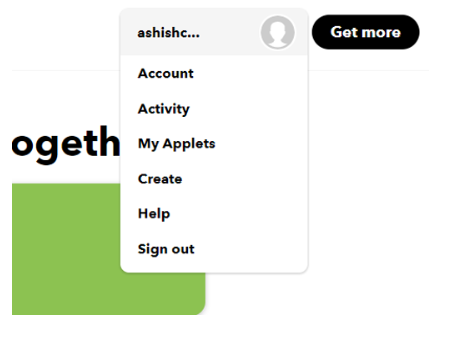

獲得私鑰后，現在使用Webhooks和Email服務創建一個applet。要創建applet，請單擊您的個人資料，然后單擊“創建”。

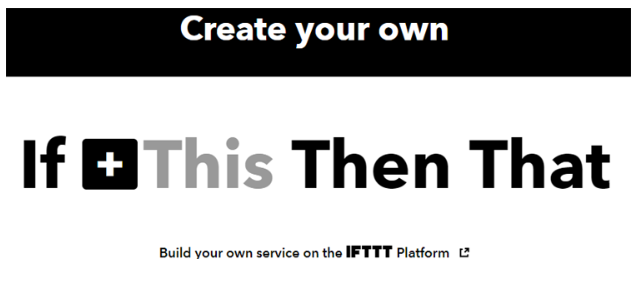

現在在下一個窗口中，單擊“This”圖標。

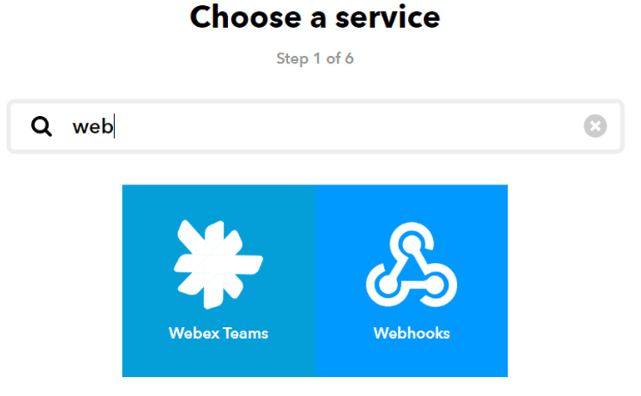

現在在搜索欄中搜索Webhooks，然后點擊“Webhooks”。

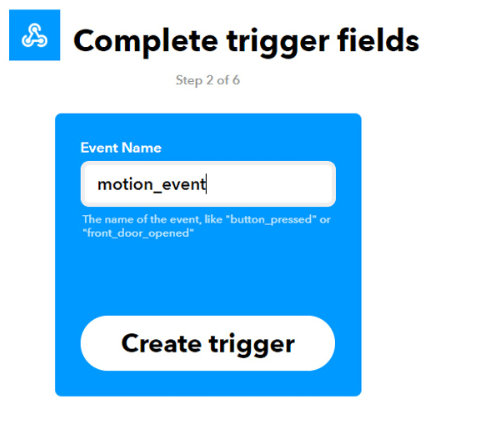

現在選擇“Receive a Web Request”觸發器，在下一個窗口中，輸入事件名稱為motion_event，然后單擊“create trigger”。

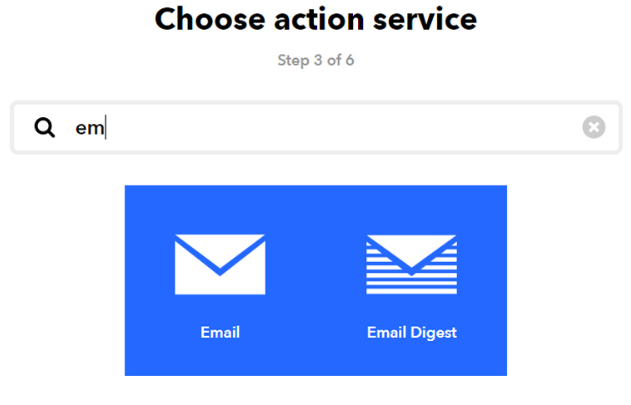

在這之后，點擊“然后那個”，然后點擊電子郵件。

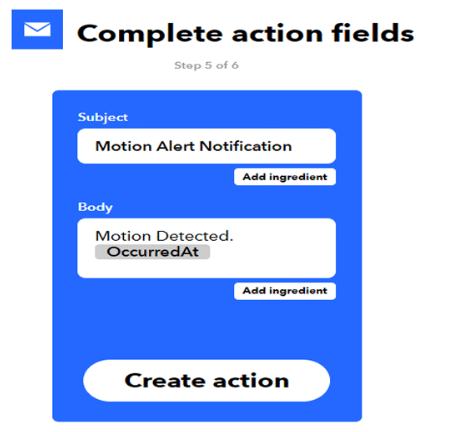

現在在電子郵件中，點擊“給我發一封電子郵件”，輸入電子郵件主題和正文，然后點擊創建動作。

在最后一步中，單擊“Finish”完成Applet設置。

物聯網運動傳感器的NodeMCU編程

完整的代碼為運動檢測器系統可以在頁面的末尾找到。代碼可分為兩部分。第一部分用于讀取運動傳感器數據并執行其他任務，如發送電子郵件，第二部分是用于創建web服務器和可視化數據的HTML代碼。這里我們逐行解釋完整的代碼。

因此，開始編寫代碼時要包含所有必需的庫。ESP8266庫已預先安裝在Arduino IDE中。

之后，為Wi-Fi名稱、Wi-Fi密碼、IFTTT主機名和私鑰創建實例。輸入從IFTTT復制的IFTTT私鑰。

之后，定義連接PIR傳感器和蜂鳴器的引腳。

當我們使用NodeMCU IP地址在瀏覽器中打開網頁時，執行handleRoot函數。

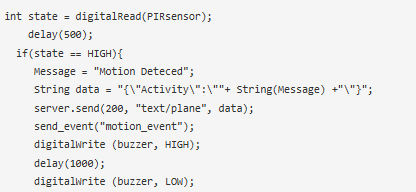

下一個函數是readData()，用于從PIR傳感器讀取數據并將其發送到網頁。在這個循環中，每當PIR傳感器高時，它就將消息存儲在字符串中，并在請求時將其發送給網頁。

在void setup()函數內部，我們使用server.begin()函數初始化波特率和網頁，然后使用Wi-Fi名稱和密碼將模塊與Wi-Fi連接。另外，將PIR傳感器引腳定義為輸入，蜂鳴器引腳定義為輸出。

void loop()函數持續偵聽來自客戶端的HTTP請求。

HTML代碼說明

如上所述，HTML代碼用于創建一個網頁來顯示運動檢測的時間和日期。下面將解釋代碼的重要部分。

標簽用于告訴web瀏覽器我們正在使用哪個版本的html來編寫html代碼。這個標簽寫在頂部。此代碼中的所有內容都可以在此之后編寫。

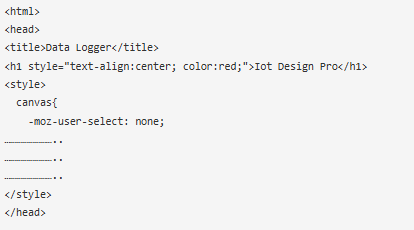

在標簽之間編寫的代碼將被瀏覽器讀取。標簽用于定義網頁的標題、標題行和樣式。中寫入的數據是瀏覽器中選項卡的名稱。標簽用于給表格和標題行設置樣式。

標簽用于包含jQuery。jQuery是JavaScript庫。類中的getData()函數

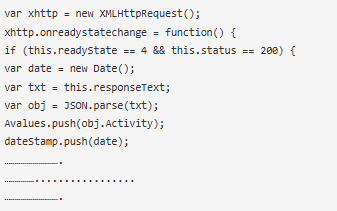

XMLHttpRequest對象用于從web服務器請求數據。所有瀏覽器都有一個內置的XMLHttpRequest對象，用于從服務器請求數據。使用XMLHttpRequest，我們可以在不重新加載網頁的情況下更新網頁。這里我們使用這個對象從NodeMCU獲取Date和Activity數據，并在不刷新網頁的情況下更新數據表。

XMLHttpRequest對象的open()和send()方法用于向服務器發送請求。http.open()的語法如下所示：

地點:

方法是請求的類型(GET或POST)。

URL是服務器位置

Async用于定義異步或同步，其中true為異步，false為同步。

測試設置

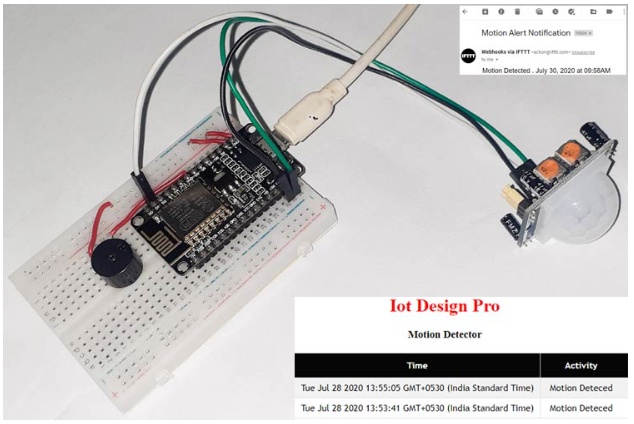

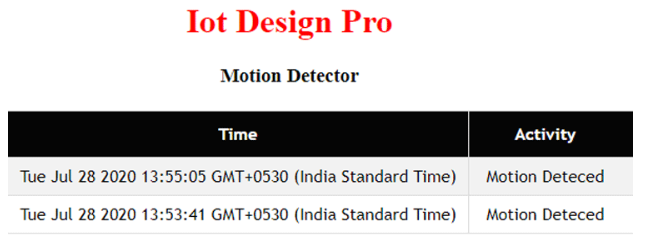

一旦你的硬件和代碼準備好了，將NodeMCU連接到你的筆記本電腦上，并使用Arduino IDE上傳代碼。在NodeMCU上傳程序后，打開波特率為115200的串口監視器，獲取NodeMCU的IP地址。在網絡瀏覽器中打開它，你會看到所有記錄運動的時間和日期的數據。
