新冠肺炎疫情爆發后，非接觸式測溫設備越來越受歡迎，大多數采用紅外溫度傳感器。這個裝置在沒有任何身體接觸的情況下測量人的體溫。今天我們還將使用NodeMCU和Arduino IDE來接口MLX90614紅外溫度傳感器。

因此，在本教程中，我們將使用NodeMCU， MLX90614紅外溫度計，EM18 RFID讀取器和超聲波傳感器構建基于物聯網的智能員工溫度篩選系統。它可以用非接觸式紅外溫度傳感器測量員工的體溫，并將員工的姓名和體溫發送到一個網頁上，該網頁可以通過互聯網從任何地方監控。網頁將時間、人名和溫度存儲在一個表中。超聲波傳感器用于測量傳感器與人之間的距離，因此MLX90614傳感器可以在傳感器與人之間的距離小于20cm時測量溫度，以獲得更好的精度。

組件的要求

?NodeMCU ESP8266

?EM18 RFID模塊

?MLX90614紅外溫度計

?超聲波傳感器

?電路試驗板

?跳線

EM18 RFID閱讀器模塊

EM18 RFID讀寫器模塊是一種低成本，低功耗，小尺寸和易于使用的設備，是開發RFID系統的理想選擇。該模塊用于讀取125 kHz標簽，并通過UART和RS232轉換器直接連接到任何微控制器或PC。它可以通過UART/Wiegand26提供輸出。

閱讀器模塊帶有片上天線，可以通過5V電源供電。當您掃描讀取模塊上的RFID卡時，卡內的應答器將所有信息(例如以RF信號形式的特定ID)傳輸?shù)絉FID模塊。該讀卡器模塊還有一個BUZ引腳，可用于連接蜂鳴器以檢測有效的RFID卡。

我們以前使用相同的EM18 RFID模塊來構建智能購物車。

MLX90614紅外溫度傳感器

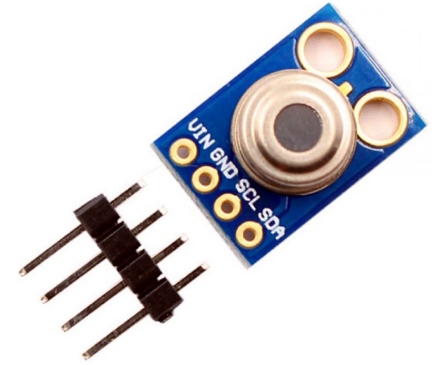

在這里，我們與NodeMCU連接了一個名為MLX90614的非接觸式溫度傳感器。它是一種用于非接觸式溫度傳感的紅外溫度計。它出廠校準了一個數字SM總線輸出，可以完全訪問在最高溫度范圍內測量的溫度，分辨率為0.02°C，它可以用來測量特定物體的溫度，范圍從-70°C到382.2°C，在室溫下精度約為0.5C。

它內嵌兩個器件，一個是紅外熱電堆探測器(傳感單元)，另一個是信號調理應用處理器。它的工作原理基于斯蒂芬-玻爾茲曼定律，該定律指出，任何不低于絕對零度(0°K)的物體都會在紅外光譜中發出與其溫度成正比的光。傳感器的傳感單元利用發射的光來測量物體的溫度。

線路圖

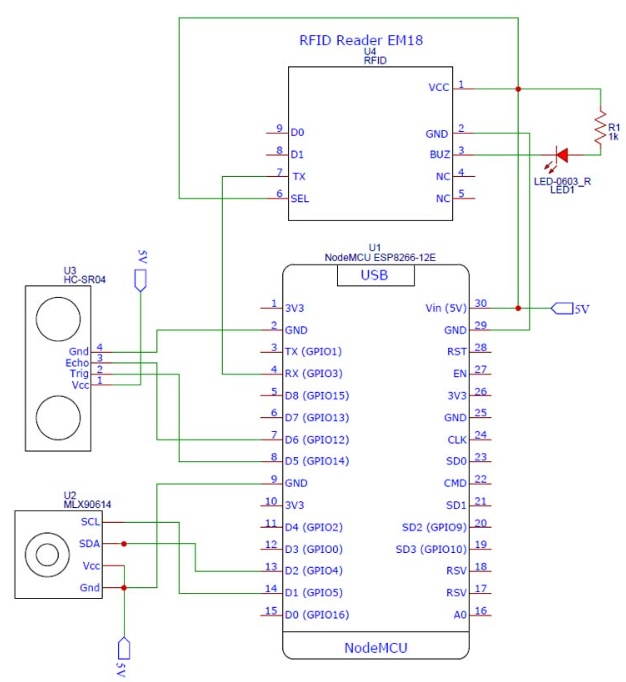

使用ESP8266 NodeMCU的紅外測溫儀電路圖如下：

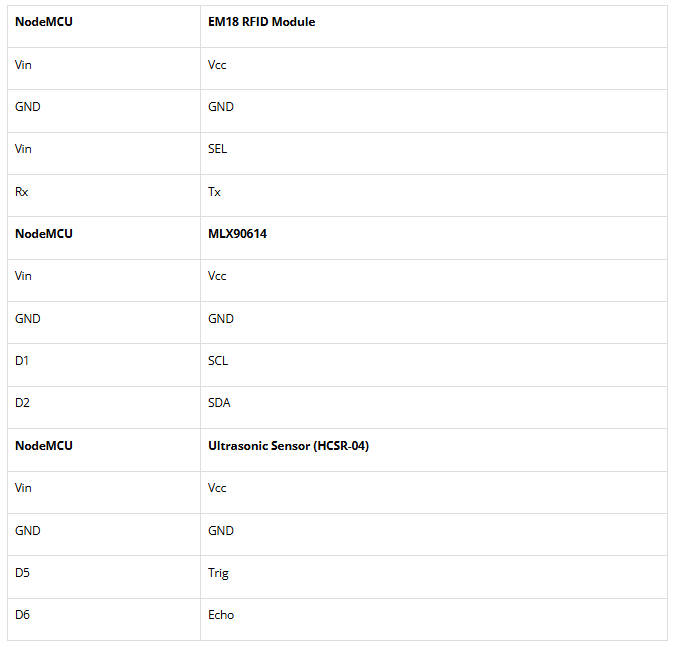

如電路圖所示，連接非常簡單，因?yàn)槲覀円呀?jīng)將它們用作模塊，我們可以直接在面包板上構建它們。當有人掃描標簽時，連接到EM18閱讀器模塊的BUZ引腳的LED會變高。RFID模塊以串行方式向控制器發送數據;因此RFID模塊的發送端引腳連接到NodeMCU的接收端引腳。連接進一步分類如下表所示：

編程N(yùn)odeMCU

這個紅外溫度篩選項目的完整代碼可以在頁面的末尾找到。這里將以小片段的形式解釋相同的程序。

NodeMCU代碼

這部分代碼將讀取超聲波傳感器、MLX90614和RFID模塊，并將這些數據發送到web服務器。在編寫NodeMCU之前，從給定的鏈接中安裝所需的庫：

Wire.h

Adafruit_MLX90614.h

通過包含所有必需的庫來啟動代碼。這里Wire庫用于使用I2C協議進行通信，Adafruit_MLX90614.h庫用于讀取MLX90614傳感器數據。

然后，輸入你的Wi-Fi名稱和密碼。

然后在接下來的幾行中，我們定義了連接超聲波傳感器的引腳。我們已經將三角引腳連接到D5，回聲引腳連接到D6

之后，定義變量來存儲RFID模塊、超聲波傳感器和MLX90614傳感器數據和卡ID。

handleRoot()函數在我們使用NodeMCU IP地址在瀏覽器中打開網頁時執行。

在void setup()函數內部，使用begin()函數初始化波特率和MLX90614傳感器，并使用server.begin()函數初始化網頁。然后使用Wi-Fi名稱和密碼將模塊與Wi-Fi連接。另外，將三角和回聲引腳設置為輸出和輸入引腳。

要了解有關超聲波傳感器及其三角和回聲引腳的更多信息，請遵循我們之前基于超聲波傳感器的項目。

在void loop()函數內部，計算人與傳感器之間的距離，如果距離小于或等于20cm，則調用reader()函數掃描標簽。

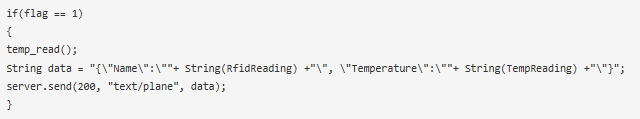

當距離小于20 CM時，將調用void reader()函數，在此函數中，我們將掃描的卡數據與預定義的標簽ID進行比較。如果標簽ID與掃描的卡匹配，則讀取該人的體溫，并將該人的體溫和姓名發送給WebServer。

在temp_read()函數中，以攝氏度為單位讀取MLX90614傳感器數據，并將其存儲在‘ TempReading ’變量中。

網頁的HTML代碼

標簽用于告訴web瀏覽器我們正在使用哪個版本的html來編寫html代碼。

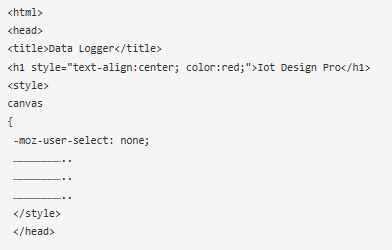

在標簽之間編寫的代碼將被瀏覽器讀取。標簽用于定義網頁的標題、標題行和樣式。中寫入的數據是瀏覽器中選項卡的名稱。標簽用于給表格和標題行設置樣式。

標簽用于包含jQuery。jQuery是JavaScript庫。標記中的getData函數用于從NodeMCU獲取數據并更新數據表。

XMLHttpRequestobject用于從web服務器請求數據。所有瀏覽器都有一個內置的XMLHttpRequest對象，用于從服務器請求數據。使用XMLHttpRequest，我們可以在不重新加載頁面的情況下更新網頁，從服務器請求數據，從服務器接收數據，并可以向服務器發送數據。在這里，我們使用這個對象從NodeMCU獲取該人的溫度和姓名，并在不刷新網頁的情況下更新數據表。

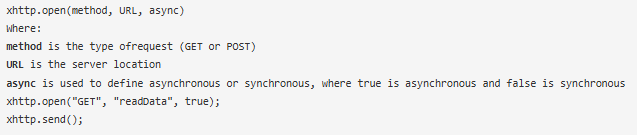

XMLHttpRequest對象的open和send方法用于向服務器發送請求。xhttp的語法。開放如下：

測試紅外線溫度計

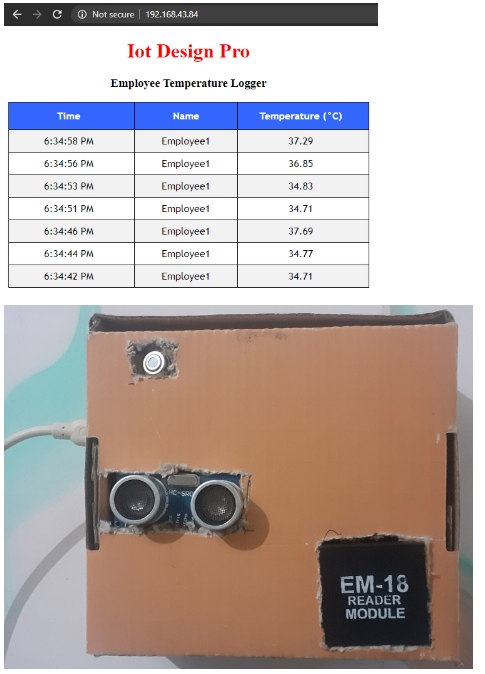

準備好硬件和程序后，將程序上傳到NodeMCU?，F(xiàn)在打開波特率為9600的串行監視器，獲得NodeMCU的IP地址。超聲波傳感器不斷計算距離。當您與傳感器之間的計算距離小于20厘米時，掃描您的卡，如果您的卡被授權，MLX傳感器將讀取您的溫度。要檢查網頁上的數據，在web瀏覽器中輸入您的IP地址，您的網頁將如下所示：
