傳統的人工考勤方法非常耗時，而且經常會導致人為錯誤。手工系統也容易出現不當行為，寶貴的工作時間被浪費在考勤數據的組織和結構化上。目前的考勤系統可以通過使用物聯網和RFID技術的智能考勤系統來取代更高效和有效的方法。RFID是一種自動識別和數據收集技術。射頻識別(RFID)是一種通過電磁波在終端和附著在物體上的電子標簽之間交換數據的技術，目的是識別和跟蹤。一些標簽可以在幾米外讀取，超出閱讀器的視線范圍

本課題是利用射頻識別(RFID)技術簡化考勤系統。在這個項目中，我們使用Arduino Uno， RC522 RFID掃描儀和ESP8266 Wi-Fi模塊。Arduino和RFID掃描儀掃描RFID卡，然后借助ESP8266 Wi-Fi模塊將數據記錄到Adafruit IO云平臺。這些信息可以顯示在Adafruit IO儀表板上，并可以由所需的當局訪問，以便隨時隨地通過互聯網查看和分析考勤情況。

組件的要求

硬件組件

?Arduino Uno

?RFID-RC522

?ESP8266-01

?跳線

軟件應用程序和在線服務

?Arduino IDE

?Adafruit IO

設置你的Adafruit IO帳戶

Adafruit IO是一個開放的數據平臺，允許您在云中聚合、可視化和分析實時數據。使用Adafruit IO，您可以在互聯網上上傳，顯示和監控?cái)?shù)據，并使您的項目啟用物聯網。您可以使用Adafruit IO控制電機，讀取傳感器數據，并通過互聯網制作酷的物聯網應用程序。為了測試和嘗試，有一些限制，Adafruit IO是免費使用的。我們以前也在樹莓派上使用過Adafruit IO。

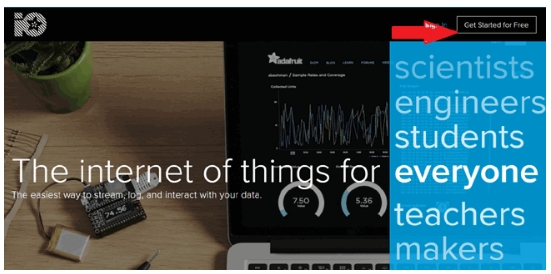

1. 對于Adafruit IO設置，您需要做的第一件事是注冊Adafruit IO。登錄Adafruit IO的網站，點擊屏幕右上方的“Get started for Free”即可注冊。

2. 在此之后，將彈出一個窗口，您需要在其中填寫詳細信息

在注冊窗口填寫您的詳細信息，如您的姓名，郵件id，用戶名等。然后點擊保存設置，你的賬戶就創建好了。要獲得你的AIO密鑰，點擊“查看AIO密鑰”。

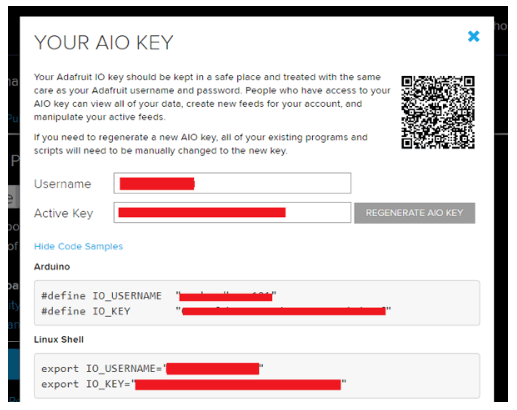

3. 一個窗口將彈出與您的Adafruit IO AIO密鑰。復制此鍵，稍后在代碼中需要它。

4. 現在，在此之后，您需要?jiǎng)?chuàng)建一個提要。要?jiǎng)?chuàng)建提要，請單擊“feed”。然后點擊“Actions”，你會看到一些選項，點擊“Create a New Feed”。

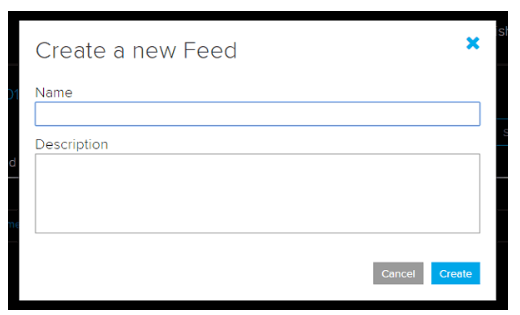

5. 在此之后，將打開一個新窗口，您需要輸入：

名稱-在名稱中，選擇為提要寫一個簡短的描述性名稱。你可以用

字母、數字和空格。

描述-對數據的長格式描述。這個字段不是必需的，但是你

可以寫你的數據的描述。

6. 點擊“創建”，你將被重定向到你的新提要。

ESP8266-01編程

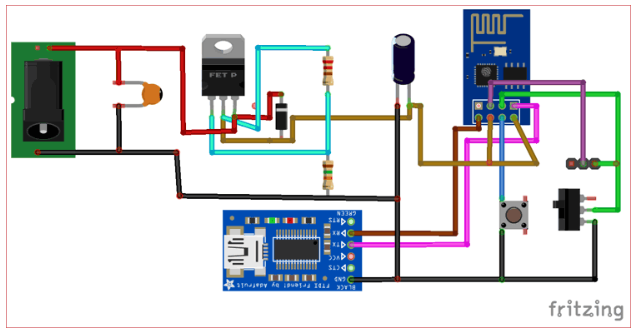

利用FTDI板對ESP8266進行編程的電路圖如下圖所示。FTDI板的Rx、Tx、GND與ESP8266相連。在本項目中，ESP8266需要同時在AT命令模式和編程模式下運行。通過撥動開關，ESP8266可以在AT命令模式和編程模式之間切換，通過按鈕復位模塊。

要使模塊進入編程模式，需要將ESP8266的GPIO 0引腳(紫色線)連接到地(綠色線)，并按下復位按鈕。要將模塊置于AT命令模式，必須使GPIO 0引腳(紫色線)保持空閑狀態，并按下復位按鈕。

請注意，默認情況下，ESP8266-01模塊使用AT命令。但是當我們使用Arduino IDE將程序上傳到它時，默認的AT命令固件將被我們的Arduino代碼覆蓋。要與AT命令一起使用它，您必須用其默認固件Flash ESP8266模塊。

基于Arduino IDE的ESP8266編程

要用Arduino IDE編程ESP8266，請進入File - > preferences - >Settings。

在“附加董事會管理器URL”字段中輸入，然后單擊“確定”。

現在轉到Tools > Board > Boards Manager。

在板管理器窗口中，在搜索框中輸入esp， esp8266將在下面列出。現在選擇最新版本的電路板并單擊install。

安裝完成后，進入“工具>單板>通用ESP8266模塊”。選擇正確的Port，然后上傳代碼。

RFID考勤系統的ESP8266編程

在本教程的最后給出了完整的代碼和工作視頻，在這里我們解釋程序以了解項目的工作原理。

通過添加所需的庫開始程序。在此之后，輸入Wifi憑據和密碼與Adafruit IO用戶名和AIO密鑰，我們之前獲得。

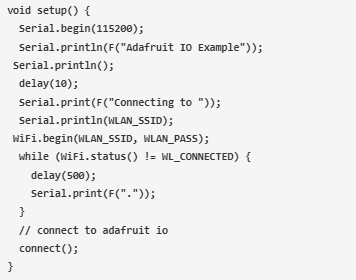

使用setup功能，我們將以11500波特率開始串行通信。然后我們將Wi-Fi客戶端連接到Adafruit IO服務器。

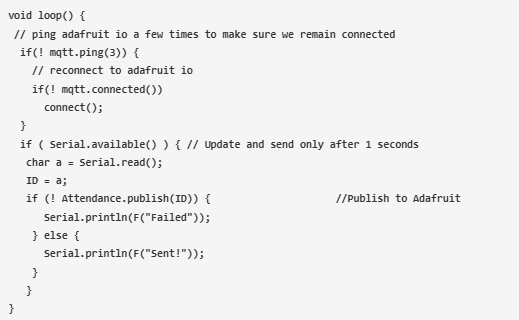

在void循環函數中，ESP將從串行讀取數據，然后將其發布到Adafruit IO服務器。

一旦你的代碼準備好了，檢查ESP8266是否工作。通過使ESP8266保持編程模式，使用FTDI模塊將代碼上傳到ESP8266。一旦代碼上傳，將其連接回AT命令模式并按復位按鈕。然后打開串行監視器，你應該看到它連接到Wi-Fi和Adafruit IO。

線路圖

RFID智能考勤系統的完整電路圖如下所示。電路圖是用Fritzing軟件制作的。

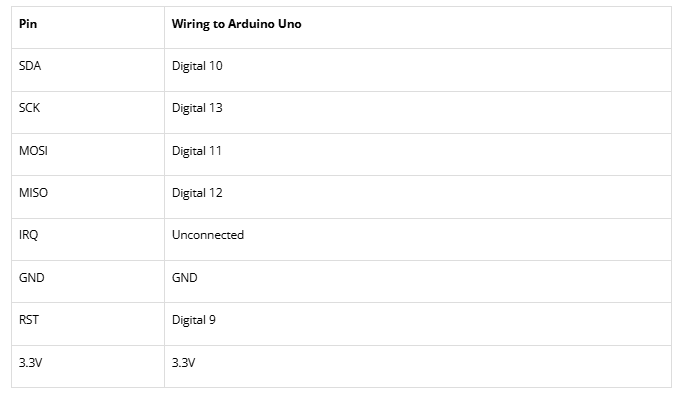

Arduino與RFID的連接如下表所示：

如圖所示，用Arduino和RFID-RC522替換FTDI板。RFID掃描儀由Arduino的3.3V引腳供電，ESP由LM317穩壓器供電，通過12V直流適配器供電時，穩壓3.3V。Arduino UNO模塊通過USB接口供電。

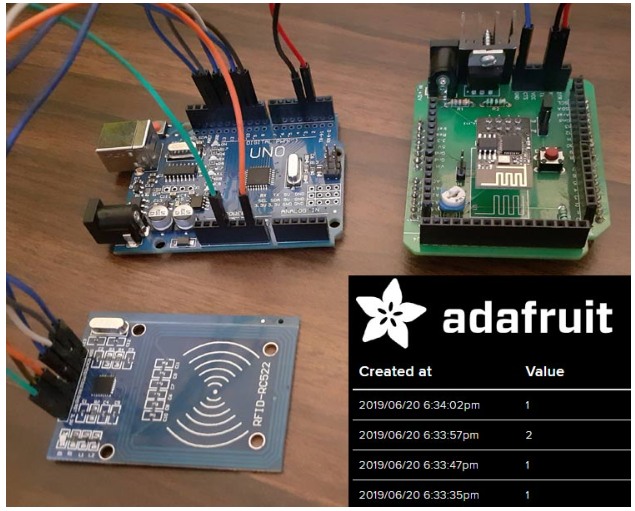

為了制作電路，我通過參考CircuitDigest的IoT Arduino Wi-Fi Shield為ESP8266和LM317穩壓器部分構建了PCB。但你也可以在面包板上建立完整的電路，事情應該工作得很好。我的硬件與連接如下所示。

Arduino Uno程序

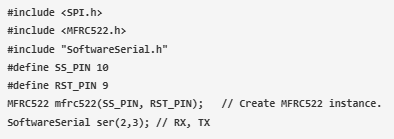

MFRC522庫用于RFID掃描器。如電路圖所示，SDA和RST引腳分別與Arduino的10和9引腳相連。您可以從下面的鏈接下載庫的zip文件，并將其添加到您的Arduino IDE。

下載MFRC522 RFID庫Arduino

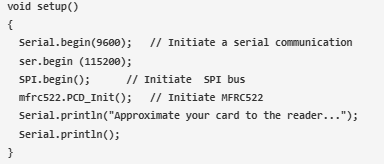

在setup函數中，我們將串行通信初始化為9600波特率，軟件串行初始化為115200波特率。我們也開通了與MFRC522的溝通。

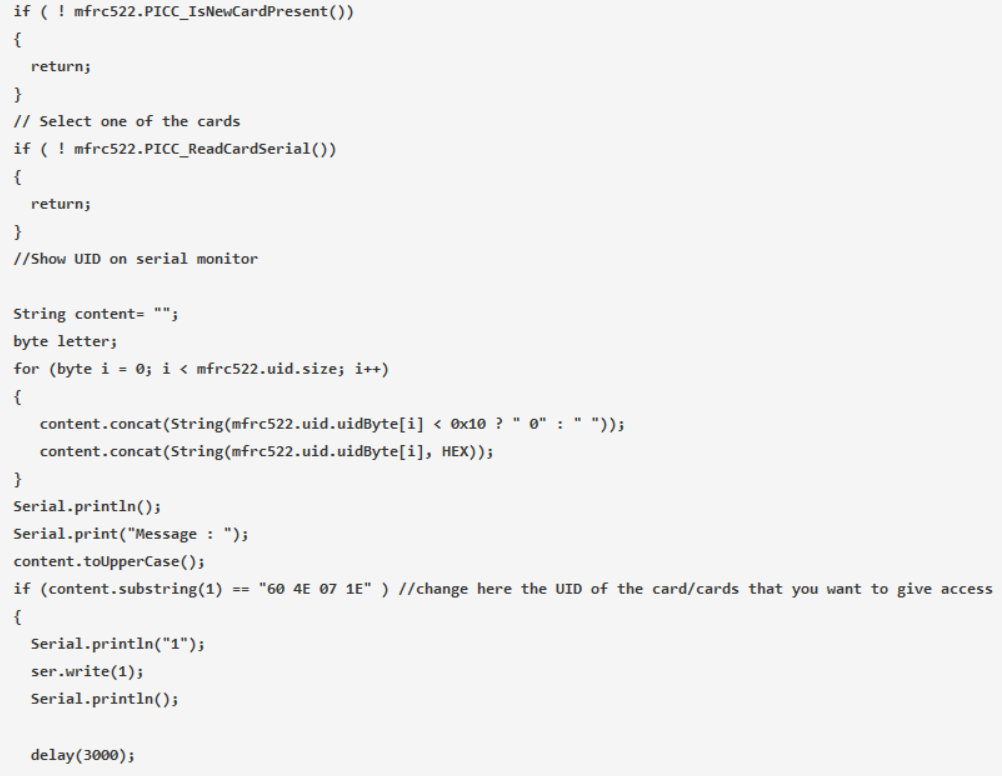

在void循環函數中，我們將檢查是否存在一張新卡，如果存在一張新卡，那么它將檢查該卡的UID。對于有效卡，它將在串行監視器上打印該卡的UID;否則，它將打印“未經授權的卡”。

現在將下面給出的完整Arduino代碼上傳到UNO板，并將其與已經運行代碼的ESP連接起來。上傳碼掃描卡后，對于每張有效卡，它將在串行監視器上打印卡的UID，并將卡的詳細信息發送到Adafruit IO。

這就是你如何建立一個基于物聯網的考勤系統，并將其連接到互聯網上，通過互聯網監控考勤情況。
