在本文中，我們將學習XL4015的特性和工作原理，XL4015是一個5A 180KHz 36V降壓DC到DC轉換器。在這里，我們將從模塊中拆卸所有組件，完全反向工程原理圖并從中制作PCB，以便我們可以訂購組件并自己制作PCB。此外，我們將測試模塊并比較所有數據表參數，以查看它們是否為真。廢話不多說，我們直接開始吧。

XL4015 DC-DC降壓變換器模塊特點

恒流(CC)和恒壓(CV)轉換器可以在各種情況下非常方便，例如，如果你想用恒流給鋰電池充電，你可以很容易地用這個模塊來完成。此外，如果您是第一次測試電路并為其供電，則始終建議使用恒流，這將限制在構建過程中出現任何錯誤時對電路的損壞。

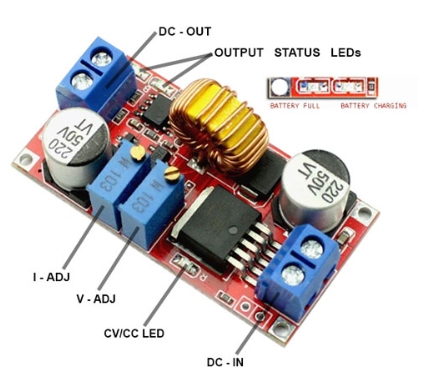

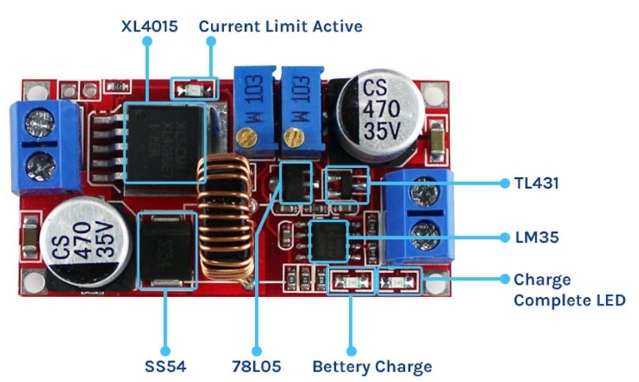

在上面的圖像中，您可以看到首先我們有直流輸入連接器，它連接到一個非調節電源。接下來，我們有兩個10K電位計，用于設置恒流和電壓水平。此外，板上有三個LED指示燈;靠近輸入連接器的第一個顯示模塊處于恒流模式時，而靠近輸出的另外兩個主要用于電池充電應用(電池充電和電池充滿指示器)。除此之外，該IC的輸入電壓范圍為8V至36V，器件的輸出電壓為1.25V至32V。在最大負載下，該器件的PWM占空比可達100%，工作頻率可達180khz。模塊恒輸出電流為5A，工作效率高達96%。如果我們談?wù)摫Ｗo(hù)功能，它有熱關機，短路保護和電流限制功能。

DC-DC降壓變換器中使用的元件

在我們查看原理圖之前，這里是構建XL4015降壓轉換器電路所需的組件列表。該電路板的主要組件是XL4015降壓轉換器IC，這是由XLSEMI設計和開發的5pin IC， XLSEMI是中國知名的制造商，以生產緊湊型降壓和升壓轉換器IC而聞名。構建5A降壓轉換電路所需的元件清單如下所示。

?XL4015 Buck轉換器IC - 1

?78L05電壓調節器- 1

?LM358運算放大器- 1

?SS54肖特基二極管- 1

?TL431可編程參考- 1

?470uF，35V電容- 2

?10uF 0805電容2

?10K十轉修剪鍋- 2

?0.1uF電容器- 3

?270R電阻- 1

?1K電阻- 2

?2.2K電阻- 1

?10K電阻- 1

?71.5K電阻- 1

?90.9K電阻- 1

?Led 0805 - 3

?螺釘端子- 2

xl40155a降壓變換器電路圖

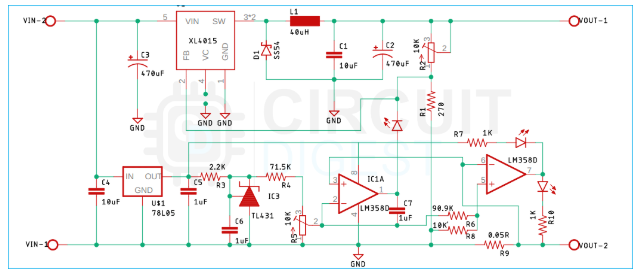

Buck轉換器的原理圖如下所示。正如您所看到的，它并不難理解，模塊的整體設計確實是一個非常整潔和聰明的工作。模塊的原理圖如下所示。

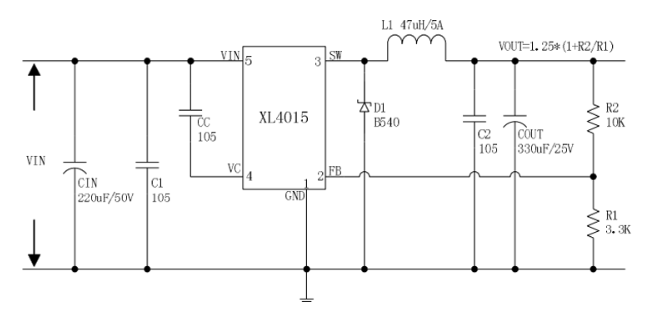

電路的工作既簡單又困難。如果我們檢查XL4015 5A降壓轉換器模塊的數據表，我們可以看到下面給出的典型應用原理圖。

現在將上面的原理圖與我們的原理圖進行比較，您可以看到它們非常相似，因?yàn)榻祲悍€(wěn)壓器部分的原理圖保持不變，唯一的額外區別是它具有額外的電流限制功能。

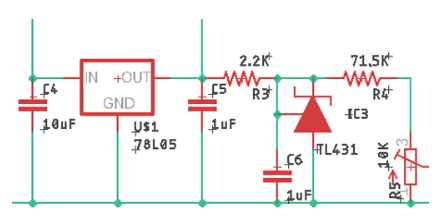

現在讓我們來理解當前的限制功能是如何工作的。在原理圖中，您可以看到我們有一個78L05穩壓器，這是一個超低功耗穩壓器，用于將TL431 IC的輸入電壓轉換為恒定的5V。TL431是一個參考，在71.5K電阻和電位器的幫助下設置為恒定電流穩壓器模式。該參考值與電阻輸出端的感應電壓進行比較，以限制電流。下面所示的電路是為運算放大器提供恒流源的TL431電路。

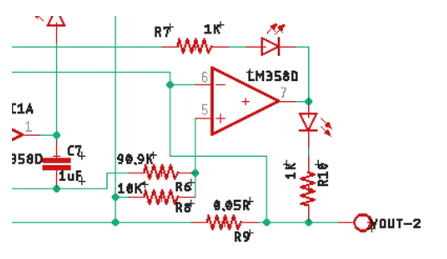

接下來，我們有第一個運算放大器部分;電路的這一部分實際上是用來限制電流的。在這部分發生的事情是，輸出檢測電壓與TL431 IC的參考電壓進行比較。接下來發生的事情是，如果輸出檢測電壓大于參考電壓，則運算放大器的輸出變高，并且隨著電路的關閉功能，IC的輸出關閉。

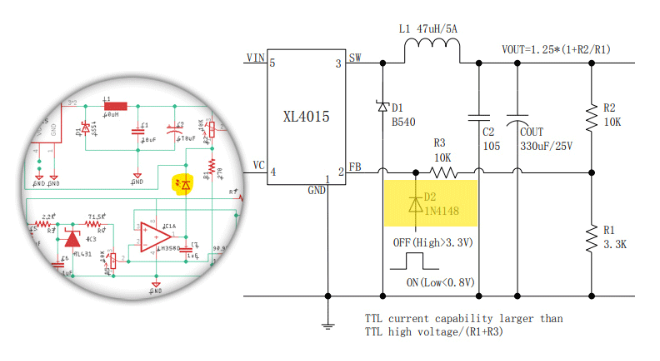

在上圖中，我已經向您展示了數據表中的應用電路和并排的實用電路。因此，在實際電路中，制造商使用LED代替二極管，該LED不僅起到反向電流阻斷作用，而且當電流限制功能激活時也會亮起。

接下來，我們有電路的最后一部分，這部分電路用于指示電池充電和完全充電的情況。在這個電路中，當電池充滿電時，輸出變低，因此充電完成LED打開，現在如果電池正在充電，另一個LED打開指示電池正在充電。

重新創建XL4015 Buck轉換器的PCB

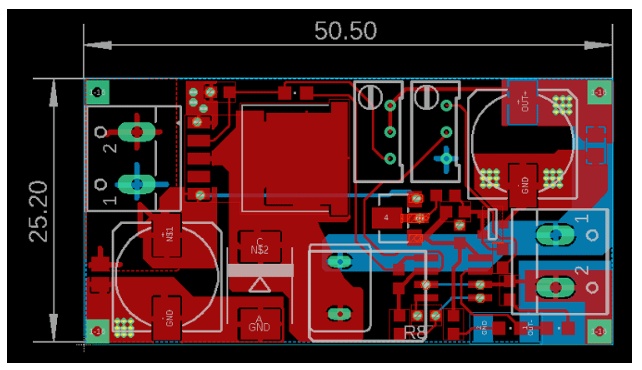

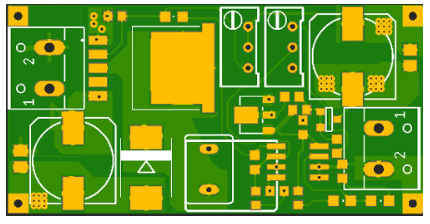

由于我們已經制作了原理圖，我們認為要為降壓轉換器模塊重新創建PCB，我們就是這樣做的。PCB尺寸為25mm / 50mm。你可以從下圖中看到。

接下來，我們使用eagle的制造功能來確定PCB的頂部和底部部分，它看起來像下面所示的那樣。

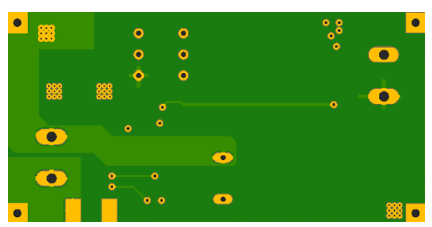

在上圖中，顯示了PCB的頂部，PCB的底部如下所示。

這就是PCB部分的全部?jī)?nèi)容，您可以通過單擊給定的下載鏈接下載該項目的Gerber文件。

XL4015 DC-DC降壓變換器模塊測試

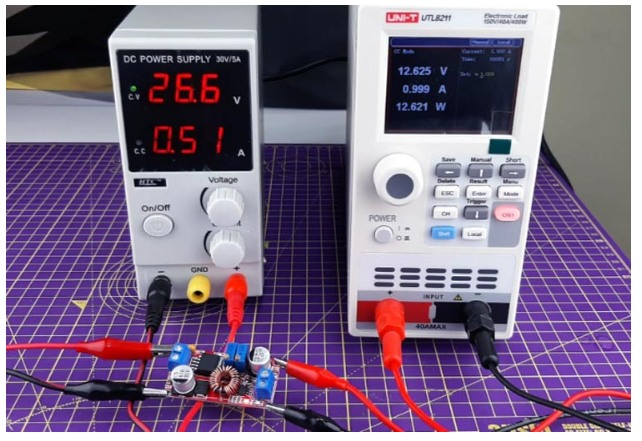

為了開始測試，我們首先將降壓轉換器模塊連接到電源上，并將輸出連接到直流負載上，我們?cè)O(shè)置了1A的恒定負載來測試電路。

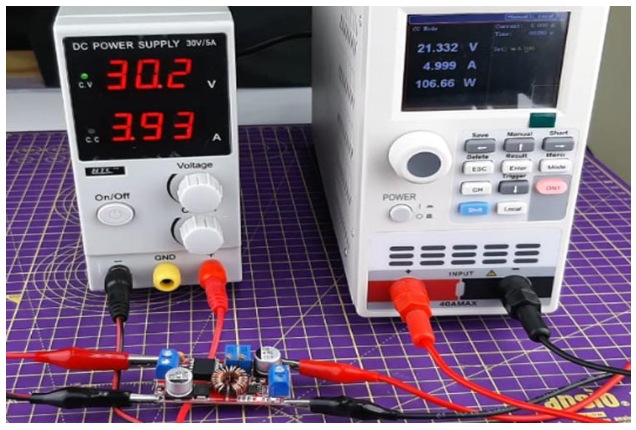

現在，當它工作時，我們將恒流設置為5A，正如數據表中所宣傳的那樣。

如果你考慮到模塊的大小，我非常印象深刻地看到它能夠提供5A的恒流。我測試了這個電路5分鐘，它的工作絕對很好。

接下來，我們測試了這個電路的短路情況。正如數據表上宣傳的那樣，它有內置短路保護，所以我們也測試了它。它運行得非常好。

測試Buck轉換器電路時遇到的問題

在測試電路時，我們?cè)谄渲幸恍┠K中遇到了一個主要問題。在寫這篇文章的時候，我們的實驗室里有10個模塊，但其中一些是正常工作的，而另一些則不是。這讓我們很困惑。

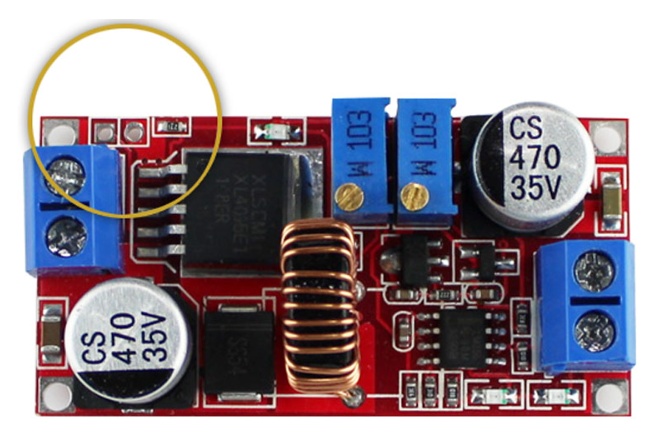

但這個問題的解決方案非常簡單：我們將一個1uF電容器連接到PCB上，模塊工作得非常好，沒有任何問題。除此之外，我們沒有發現模塊板有任何問題。

結論

我在各種輸入/輸出電壓和負載條件下對模塊進行了測試，并評估了其效率，所有測試都很順利，沒有任何問題。因此，我們可以說XL4051是一個非常經濟高效的模塊，用于演示項目和電池充電。
