今天，我們的辦公桌上滿是需要通過USB與PC連接的設備，或者我們需要使用多種具有USB的東西。這成了一個問題，因為筆記本電腦缺乏多個端口，這就是USB集線器或USB端口擴展器派上用場的地方。

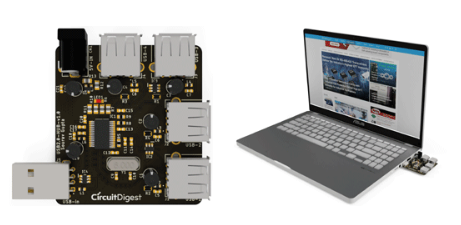

USB集線器是一種有用的設備，它提供了將單個通用串行總線(USB)端口轉換為多端口系統的靈活性，因此我們可以將更多設備連接到主機系統。在多端口USB HUB系統中，我們可以使用多個USB設備，如鼠標、鍵盤、筆式驅動器等，主機USB的帶寬在它們之間共享。在這個項目中，我們將討論如何設計一個USB集線器，它可以幫助您將一個USB端口擴展到四個。在此過程中，我們還將學習如何實現USB輸入/輸出保護電路以及如何為此設計PCB。

這個項目的USB集線器PCB板是由我們的長期贊助商pcbway.com制造的。對于那些新來的人來說，PCBWay是一家制造和組裝服務提供商，可以為原型和制造數量提供高質量，全功能的定制pcb。我們稍后將討論更多關于如何使用他們的服務，但如果您想獲得這些USB集線器PCB板，您也可以查看項目贈品!這在本頁底部鏈接的視頻中有解釋。

USB集線器規格：

?USB2.0設備

?4專用端口。

?自電源和外部電源選項

USB集線器將支持USB2.0設施，并將有4個專用USB端口。它可以自供電，這意味著它將從主機USB端口獲取電力并將其分配到其他連接的USB設備，或者外部5V電源將允許它為外部設備供電。

物料清單在PCB上有元件標示。對于原理圖和PCB，讓我們移動到下一節-

DIY USB集線器電路圖

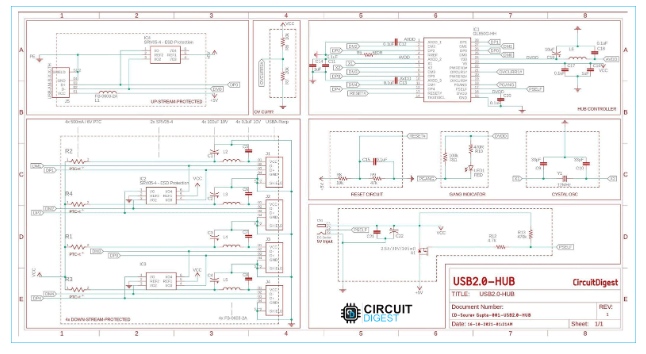

DIY USB集線器的完整原理圖如下：

讓我們看看這些組件是如何連接的。為了更好地理解，根據每個主要組件的工作原理，將原理圖的每個部分分開作為一個塊。

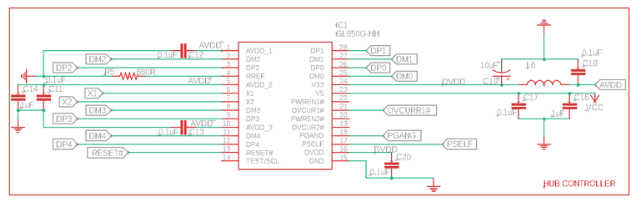

GL850G控制器：

GL850G是本應用的主要集成電路。它來自Genesys Logic的高級版本集線器解決方案，完全符合通用串行總線規范修訂2.0。

我們選擇了這一點，因為它在USB集線器的設計過程中提供了主要優勢。

它將5V至3.3V和3.3V至1.8V壓降穩壓器集成到一個芯片中，因此不需要外部ldo，可以節省成本。

簡而言之，GL850G使用8位RISC處理器來操作控制/狀態寄存器并響應來自USB主機的請求。GL850G還預裝了固件，可以控制其通用I/O并訪問外部EEPROM。

在上述原理圖中，我們使用連接為DP1、DM1、DP2、DM2等的4個下游端口，直至DP4、DM4。這是主要的USB D+和D-連接到各自的USB設備。

它通過引腳25 (5V線)和引腳24 (3.3V引腳)供電。3.3V部分有一個0.1uF的PI濾波器和10uF的電容，以及一個鐵氧體磁頭作為模擬電壓提供干凈的電源。

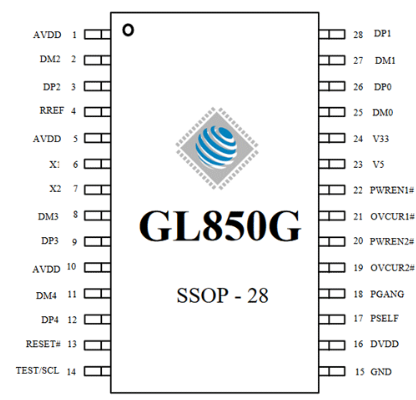

引腳可以看到在下面-

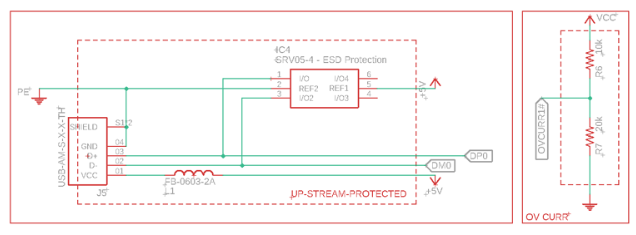

USB主機連接和過流部分：

這是USB的輸入。它有一個男性USB插座，將插入到PC，筆記本電腦，或具有USB集線器功能的設備。還有一個正在使用的ESD保護，具有IC4，將保護該上游端口免受ESD影響。

過流分壓器用于偏置過流引腳。分壓器設置為在該引腳處提供3.3V，以激活4端口上USB總線的過流保護功能。

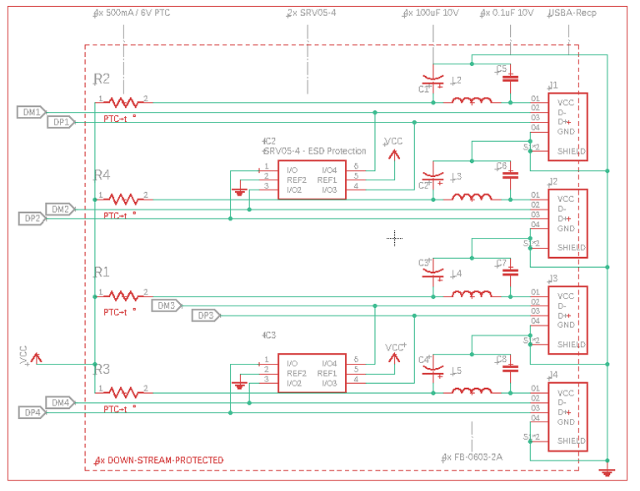

4x下行端口：

在上圖中，顯示了4個下游端口。所有都在電源線中使用單獨的過濾器，為USB設備提供清潔電源。然而，有4個PTC可用于保護大電流驅動器。

除此之外，IC2和IC3是TVS二極管，用于保護內部器件免受ESD浪涌的影響。

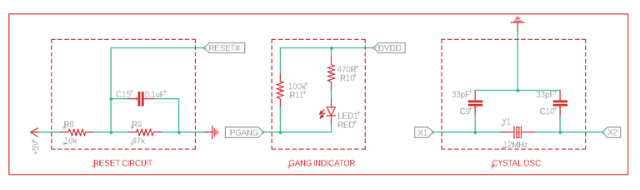

外圍電路:

第一個是復位電路。這是一個用于復位的簡單分壓器，其輸出電壓為4V。因此，當5V變低時，它可以改變GL850G復位的閾值電壓。

中間的是GANG指示燈。當有4個usb激活時，此指示燈將點亮。

最后一個是12Mhz晶體振蕩器，由GL850G使用。

外部供電及邏輯：

在上述電路中，使用電池連接器邏輯控制MOSFET。在正常情況下，MOSFET關閉，但是當有人插入連接器時，直流筒形連接器開關斷開，5V的電源通過MOSFET與供電軌道連接。

制作USB集線器的PCB

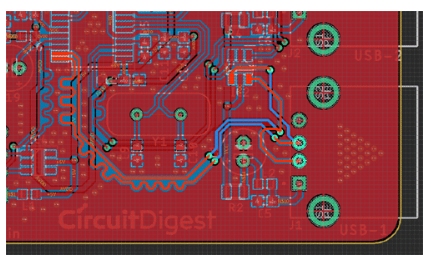

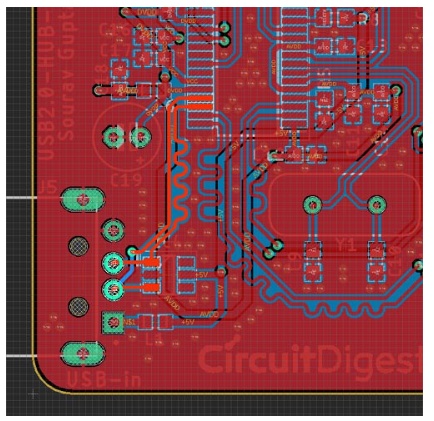

PCB設計合理，采用合適的差分對端子。重要的走線如下所示，其中USB差分對長度匹配。如果您是PCB設計中的差分布線新手，您可以查看這篇文章，該文章解釋了差分對布線的重要性以及如何使用它。

下面的部分是輸入USB。

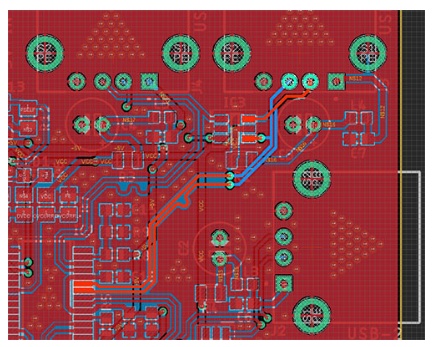

這是USB 1跟蹤。

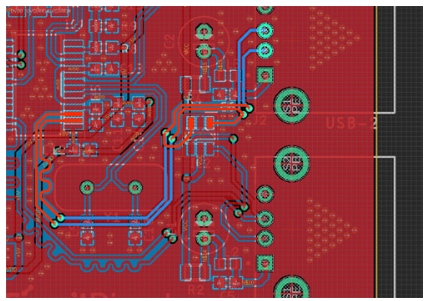

這是USB 2的蹤跡。

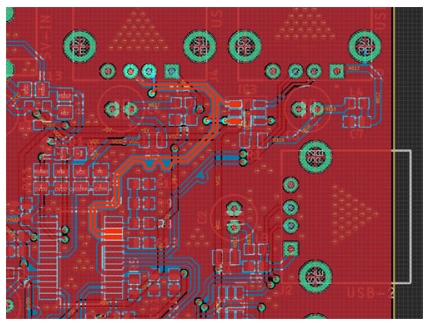

這是USB 3的蹤跡。

這是USB 4的蹤跡。

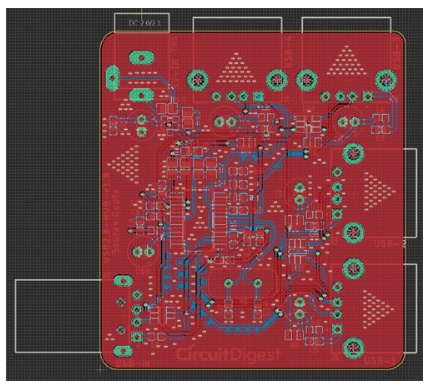

這是整個PCB

在進行設計之前，將PCB轉換為3D

從PCBWay訂購PCB

現在設計完成后，您可以繼續訂購PCB：

第一步：登錄，如果是第一次，就注冊。然后，在PCB Prototype選項卡中，輸入PCB的尺寸、層數和所需PCB的數量。

第二步：點擊“現在報價”按鈕。您將被帶到一個頁面，其中設置一些額外的參數，如板類型，層，PCB材料，厚度等，其中大多數是默認選擇的，如果您選擇任何特定參數，您可以在這里選擇它。

步驟3：最后一步是上傳Gerber文件并繼續付款。為了確保付款過程順利進行，PCBWAY會在付款前驗證您的Gerber文件是否有效。這樣，您可以確保您的PCB是制造友好的，并將達到您的承諾。

組裝PCB

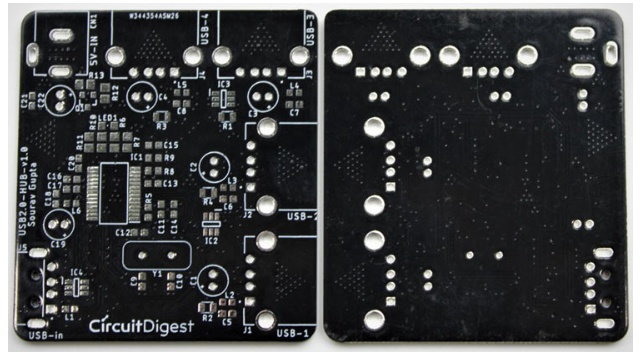

訂購后，幾天后，它通過快遞送到了我手中，裝在一個標簽整齊、包裝良好的盒子里。PCB質量一如既往的好。板的頂層和底層如下圖所示：

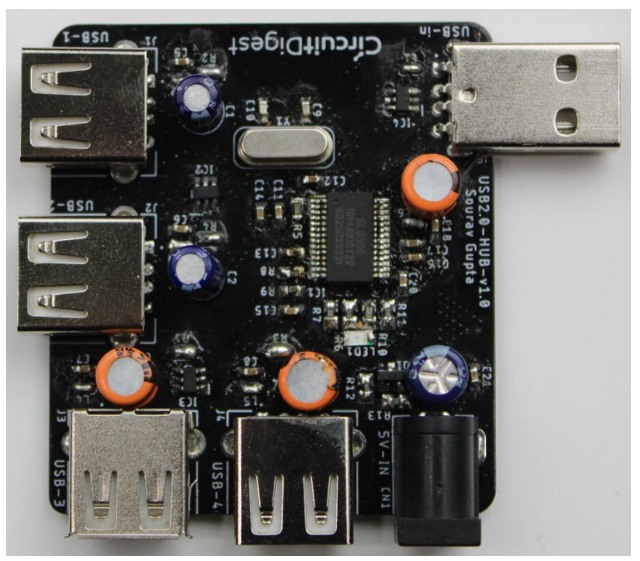

在確認痕跡和腳印是正確的之后。我繼續組裝PCB板。完全焊接板看起來像下面：

3d打印USB端口擴展器外殼

在組裝PCB并確保一切都很好后，我為PCB打印了一個外殼。為此，我測量了電路板的尺寸，所有的USB端口和桶千斤頂，為我的設置設計一個外殼。我的設計完成后看起來像下面這樣。

當我對設計滿意后，我將其導出為STL文件，并根據打印機設置進行切片，最后進行打印。STL文件也可以從Thingiverse下載，你可以使用它打印自己的大小寫。

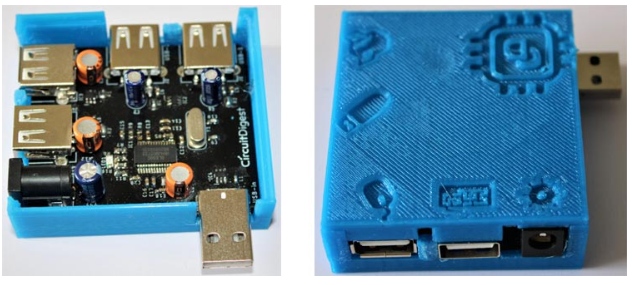

打印完成后，我繼續在一個永久的外殼中組裝項目設置，以備將來使用，一切都很好地適合，你可以在下面看到：

測試USB集線器

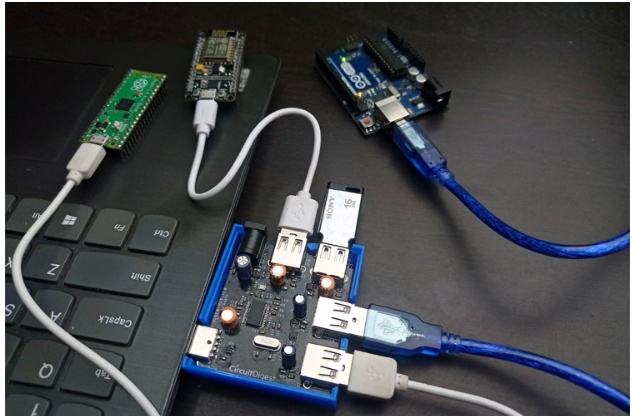

在組裝好PCB并將其固定在3d打印外殼內后，我將其插入筆記本電腦的一個USB端口，然后將4個USB設備連接到USB端口上。連接到這個USB集線器的所有四個設備都可以無縫地工作。
