直線跟隨機器人(Line follower Robot， LFR)是一種跟隨一條線的機器，它可以是一條黑線，也可以是一條白線。下面的行bot是初學者友好和有趣的理解和構建。雖然Line follower bots很受歡迎，并且通常使用Arduino或其他微控制器構建，但讓我們嘗試在沒有微控制器的情況下構建相同的機器人，并實際了解其工作背后的邏輯，以及使用基本的電子產品來設計邏輯電路。顧名思義，機器人基本上是沿著一條線走，但可以建立更高級的版本，比如，我們可以讓機器人跟蹤這條線，找到起點和終點之間的短距離，或者讓機器人解決迷宮的線，等等。讓我們?cè)谶@里嘗試一個簡單的基本行。該機器人基本上由一對紅外傳感器組成，用于檢測線路，兩個電機用于控制運動和方向。

所需的組件在建設線跟隨Bot

?紅外發光二極管，發射器和接收器(2對)

?電阻100k， 220歐姆，1k(各2個)

?發光二極管

?預置(可變電阻)(10k) (2)

?LM358集成電路

?L293D集成電路

?BO電機及車輪(2)

?頭針

?穿孔板

?電線

?底盤

?9V電池(附電池夾)(2)

理解行跟隨Bot的工作原理

通過比較器電路的工作和L293D電機驅動器的工作相結合，得到了簡單的工作邏輯。紅外傳感器輸出到LM358比較器IC。當紅外led檢測到它前面的一些物體(或者在我們的情況下，檢測到白光)時，IC提供高輸出。然后比較器IC給出高輸出(VCC)。這被用作決定是否驅動電機的輸入信號。由于每個紅外傳感器與每個電機相關聯，我們可以通過驅動兩個電機來運行電機，我們可以通過一次只驅動一個電機來轉彎。

了解紅外傳感器的工作原理

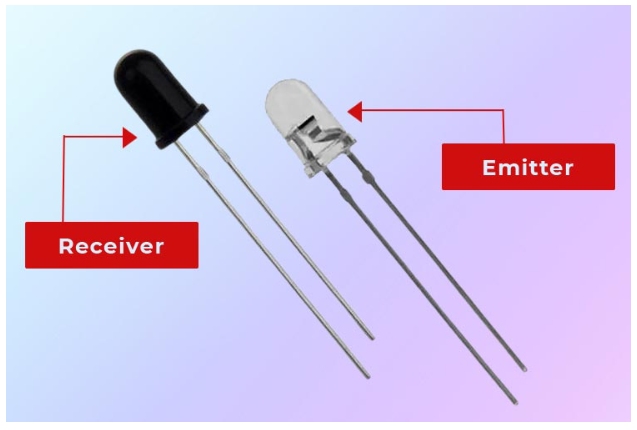

紅外傳感器是機器人能夠跟隨線路的原因。你也可以使用紅外傳感器模塊，但在這里我們已經建立了紅外傳感器。一旦您了解它的工作原理，構建紅外傳感器就很簡單。紅外傳感器主要由紅外發送器(紅外LED)和紅外接收器(光電二極管)組成。有時，紅外LED和光電二極管一起被稱為光耦合器或光電耦合器。紅外發射LED，顧名思義，發射紅外光。根據波長、輸出功率和響應時間的不同，紅外發射機可以分為不同的類型。與此類似，根據波長、電壓、封裝和其他因素，有各種各樣的紅外接收器。在紅外發射-接收組合中使用時，接收器的波長應與發射器的波長相匹配。紅外發射和接收l(shuí)ed的照片如下所示。

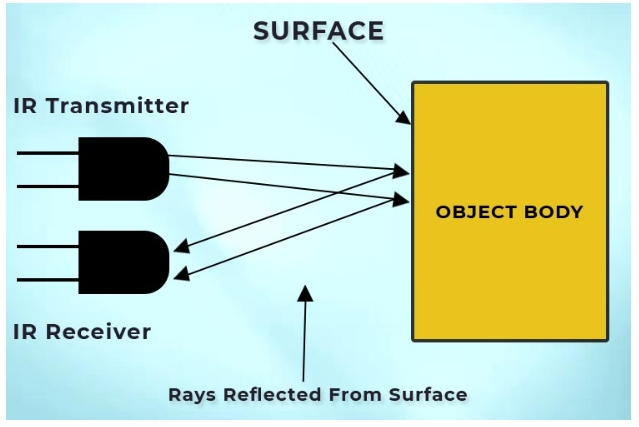

當紅外LED發射紅外線時，如果有任何物體阻擋了紅外線，物體的表面就會反射紅外線，而紅外光電二極管對這些射線很敏感。紅外光電二極管接收這些反射的紅外射線，因此，電阻和輸出電壓相應變化。利用這種輸出電壓(或光電二極管的電阻)的變化，我們可以構建邏輯電路。這就是紅外傳感器的基本工作原理;我們將使用它來檢測線路的存在?，F(xiàn)在，當白色表面存在時，紅外線會被反射，但黑色表面會吸收。因此，我們將能夠檢測到黑線存在的位置，并且我們可以構建一個邏輯電路來跟蹤這條線。紅外發射器和接收器的工作原理如圖所示。

(提示：要檢查紅外發射機是否在發射，可以用相機(手機相機也可以)查看紅外發射機。你會在紅外LED的中心看到紫色的光。)

L293D電機驅動IC的工作原理

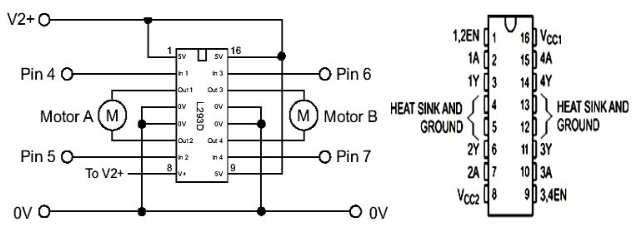

L293D是一個電機驅動IC，用于驅動電機(也就是機器人的輪子)。如L293D IC的引腳所示，它可以控制兩臺電機。它可以根據提供給電機的電流改變電機的速度;它可以根據輸入控制電機的方向;它也可以啟動或停止電機。

構建無微控制器的直線跟隨機器人電路圖

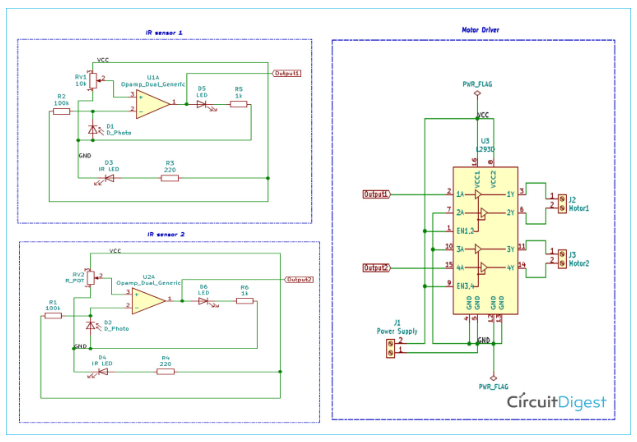

使用L293D和IR傳感器的Line Follower機器人的完整原理圖如下：

正如您所看到的，我們將黑線跟隨機器人電路分為三個部分，其中兩個部分用于構建紅外傳感器，一個用于使用L293D電機驅動器IC構建控制器電路。

用LM358構建紅外傳感器

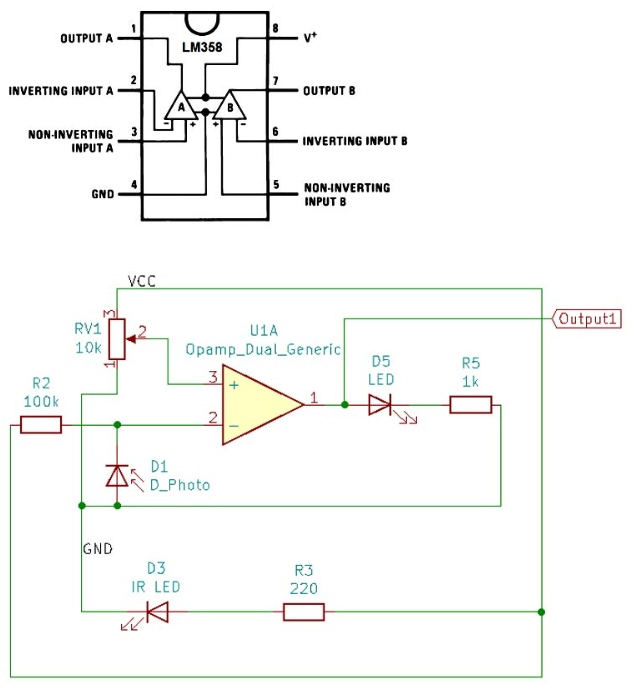

LM358的引腳和紅外傳感器的電路連接如下圖所示。我們使用一個LM358集成電路來控制兩個紅外傳感器。LM358上電使用VCC和GND引腳，分別為8和4。LM358是一個運算放大器比較器IC，提供高輸出(VCC，在我們的情況下，9V)。光電二極管反向偏置，分壓器使用100k電阻創建，并作為輸入饋送到反相終端。另一個分壓器是使用10k預設創建的，并作為輸入給一個非反相引腳，引腳3的比較器。紅外LED通過使用VCC和GND正向偏置供電。引腳1是輸出，因此我們將LED與限流電阻連接，并從這里將傳感器的輸出作為電機驅動器的輸入。

綜上所述，我們知道光電二極管的電壓和電阻是根據表面是黑色還是白色而變化的。該電壓用于與預置的參考電壓進行比較，以給出高電壓或低電壓。使用LED指示輸出。

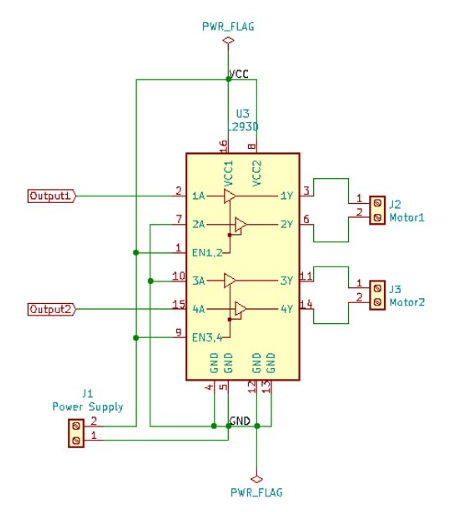

L293D電機控制器電路

引腳4、5、13和12短路并連接到地。引腳16是VCC引腳。這兩個引腳為IC供電。引腳8是VCC，電機運行的電壓，應該在這里給出。由于我們使用的是9V電池，因此我們將縮短VCC引腳(引腳8和引腳16)并直接將其提供給9V。引腳1和引腳9為各自電機的使能引腳;對于我們的連接，我們需要電機在從紅外傳感器獲得輸入后立即運行，因此我們將使能引腳連接到高電平(用VCC短接)。引腳3和6應該去一個電機和引腳14和11應該去另一個電機?，F(xiàn)在，我們有兩個引腳用于傳感器輸出。這是用來運行電機在一個向前或反向的方向。由于我們的機器人將只向前移動，我們可以將引腳7和10連接到地面，并將紅外傳感器輸出到引腳2和4。

綜上所述，當紅外傳感器有高輸入時，機器人會向前移動。當機器人下面有一個白色的表面時，紅外傳感器給出高輸出，因此電機向前轉。如果兩個紅外傳感器都遇到黑色表面，它給出低輸出，因此電機不會運行。此時，機器人停止前進。但是如果只有一個紅外傳感器穿過黑色表面，該傳感器輸出較低，而另一個紅外傳感器，將在白色表面將給出高輸出，因此側電機仍將轉動，因此機器人進行轉彎。

裝配直線跟隨機器人

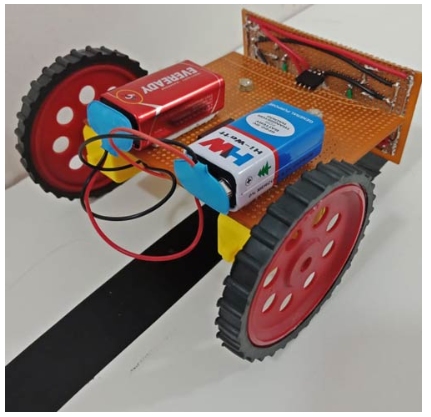

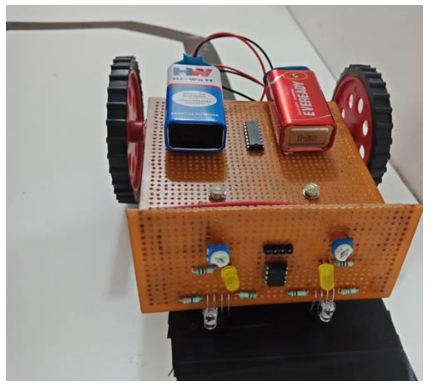

一旦我們理解了所有組件的連接，我們就可以開始組裝我們的跟隨線機器人。為了制造這個機器人，首先，我們需要一個機器人的底盤。這里我們使用了一個簡單的現成的機器人底盤。然后，我們?cè)谝恍崛勰z的幫助下，將帶有IR電路和控制器電路的BO電機放置到底盤上，如下圖所示。

為了給機器人供電，鋰離子電池(如18650)和升壓轉換器(將3.7V轉換為5V)是首選，因?yàn)楹?jiǎn)單的9V電池?zé)o法運行機器人。但是使用18650時，還需要包括充電電路，這使得電路有點復雜。因此，我們?cè)谶@里使用兩個9V電池并聯組合。單個9V電池不會輸出足夠的功率來驅動電機和紅外電路;因此，必須使用并行組合。L293D和IC 358都可以接受高達9V的輸入電壓，因此在這里使用它。如果電路使用高于9V的電源，請檢查L(zhǎng)293D和IC 358的輸入電壓數據表(因?yàn)楦叩碾妷嚎赡軙?huì)損壞IC)。

測試及校正

我們已經組裝好了機器人，因?yàn)樗恍枰魏未a，所以是時候看看它的實際效果了。為此，我們所需要做的就是將機器人放在黑線的上方，并觀察它的動作。

設計無單片機隨行機器人的優點

?我們學習設計基本的邏輯電路，它使我們了解微控制器邏輯的工作原理。

?我們構建了紅外傳感器，并了解了它的工作原理。

?沒有微控制器，降低了整個項目的成本。

?不需要編程，因?yàn)闆](méi)有微控制器。

?電路很簡單，有助于加強基本的電子概念。

無單片機的隨行機器人設計的局限性

?機器人不能做90度轉彎。

?機器人運行在抽搐運動而不是平穩運動(這可以使用PID控制器與微控制器一起固定)。

?當兩個傳感器檢測到黑線時，機器人停止移動。
