如果您是電子電路愛好者或?qū)﹄娮与娐酚袕娏遗d趣，您必須熟悉555定時器IC及其三種流行的電路-單穩態多振器，非穩態多振器和雙穩態多振器。你猜怎么著，我們甚至可以用這個IC作為開關。這是一種保持其狀態的按鈕，即在第一次按下時，它打開負載，在第二次按下時，它關閉負載。我們可以將該電路與Arduino等數字開發板結合使用，設計需要通過檢測小脈沖(如運動傳感器)來激活微控制器的電路。

在本教程中，我們將學習如何將555定時器IC與一些互補組件結合使用作為開關。我們將在面包板上設計電路，并在按鈕的幫助下演示其工作原理。

555定時器鎖存電路所需元件

下面列出了構建一個簡單的推通推斷開關所需的組件。

?555定時器IC

?220KΩ電阻* 2

?100Ω電阻

?1 kΩ電阻器

?1uF電解電容

?帶有220歐姆電阻的LED

?領域繼電器

?In4007二極管

?BC557 PNP晶體管

555定時器IC簡介

在設計定時器電路時，我們首先想到的是555定時器IC。這是最古老的技術，因此您可以盲目地依賴它，最重要的是，它價格合理。555定時器的內部電路討論如下：

PIN 1和PIN 8：它們通過三個5kΩ電阻連接在地和Vcc之間。這也使IC具有標志性的名稱。這些電阻創建一個分壓器電路，其值為電源電壓的1/3和2/3，因為引腳1是接地，引腳8是Vcc。其中一個比較器的非反相輸入(+)連接到分壓器的1/3輸出，另一個比較器的反相輸入(-)連接到分壓器的2/3輸出。

引腳2：它是IC的觸發引腳，連接到比較器的反相輸入(-)。

PIN 3：它是IC的輸出，通過輸出驅動電路連接到觸發器的輸出。

引腳4：與觸發器的復位引腳相連的復位引腳。通過將這個引腳連接到地，我們可以重置這個IC。這就是為什么，我們在大多數555電路中看到它連接到Vcc。

引腳5：是連接分壓器2/3值和比較器反相輸入(-)的控制引腳。如果我們想改變參考電壓，我們可以通過這個引腳施加外部電壓。通常，在大多數555定時器電路中，我們可以看到該引腳連接到電容器以獲得穩定的參考電壓。

PIN 6：連接到比較器電路的非反相(+)輸入，比較器電路的輸出連接到觸發器的復位引腳。

引腳7：它是連接到BJT集電極的放電引腳。

555定時器閉鎖開關是如何工作的?

555定時器的引腳2和6分別為觸發引腳和閾值引腳。在這個電路中，我們將監控這些引腳的電壓。當引腳2的電壓低于電源電壓的1/3時，該引腳打開輸出(引腳3)，當引腳6的電壓低于電源電壓的2/3時，該引腳關閉輸出(引腳3)。

555定時器鎖存電路電路圖

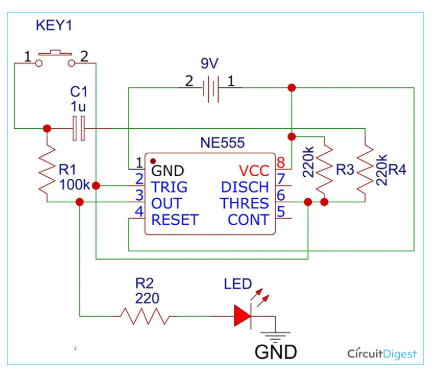

基于開關開關的555定時器原理圖如下所示。

在電路中，引腳2和引腳6連接，引腳4和引腳8也連接。分壓器電路的輸出連接到IC的引腳6。分壓器電路的一個電阻通過一個1uF電容通過100k電阻連接到輸出引腳3。一個按鈕連接在引腳2和電容器的正極之間。LED也通過IC輸出端的限流電阻連接。

推通推斷開關電路的工作原理

兩個220KΩ電阻構成一個分壓器電路。該分壓器電路的輸出輸入到IC的引腳6。當我們最初打開電路時，分壓器處于平衡狀態，因此輸出為OFF。當我們按下按鈕時，電容器開始通過電阻R3充電，因此R3吸收更多的電流，從而產生不平衡的條件。這會在引腳2處產生電壓變化，從而打開輸出?，F(xiàn)在，當我們再次按下按鈕時，引腳6檢測到充電電容器的供電電壓。這將導致關閉輸出。

測試我們的555定時器鎖存電路

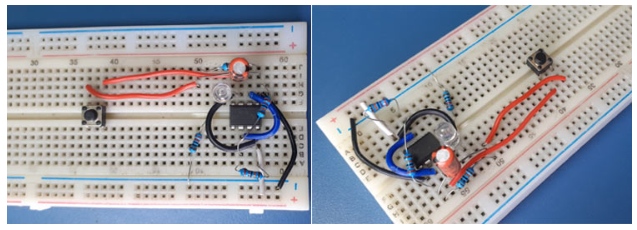

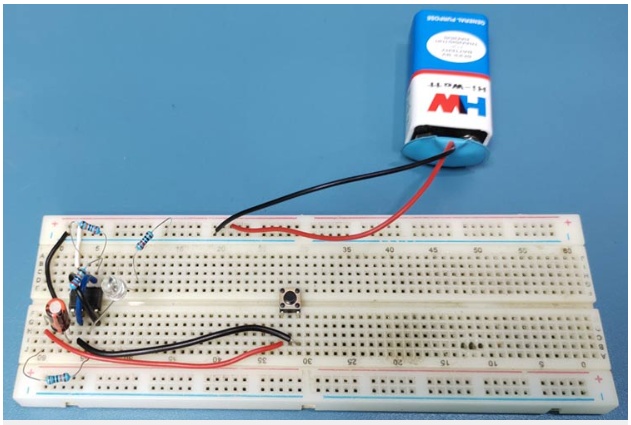

我在面包板上創建了電路，在文章的末尾可以看到視頻。另外，下面給出了與電路相關的圖片。

注意：這是一個數字電路，因此它在邏輯電平上工作。經常檢查分壓器中使用的電阻器的值，因為它可能因電阻器的容差而不同，如果可能的話，使用高精度電阻器。除此之外，如果電路運行有任何問題，可以使用0.1uF陶瓷電容器與開關并聯。
