buck - boost穩壓器采用兩種不同的拓?fù)浣Y(jié)構，顧名思義，它由buck和boost拓?fù)浣M成。我們已經知道Buck穩壓器拓?fù)涮峁┑妮敵鲭妷罕容斎腚妷旱?，而Boost穩壓器拓?fù)涮峁┑妮敵鲭妷罕忍峁┑妮斎腚妷焊摺Ｎ覀円呀?jīng)使用流行的MC34063構建了一個12V到5V降壓轉換器和一個3.7V到5V升壓轉換器電路。但有時，我們可能需要一個既可以作為降壓又可以作為升壓調節器的電路。

例如，如果你的設備使用鋰電池供電，那么輸入電壓范圍將在3.6V到4.2V之間。如果本設備需要3.3V和5V兩個工作電壓。然后你需要設計一個降壓穩壓器，將這個鋰電池的電壓調節到3.3V和5V。因此，在本教程中，我們將學習如何構建一個簡單的降壓穩壓器，并在面包板上進行測試，以便于構建。該穩壓器設計用于9V電池，可以提供3.3V至12V的寬輸出電壓，最大輸出電流為4A。

組件的要求

?Xl6009

?10 k預設

?33uH電感- 2個

?1n4007 - 2件

?SR160 - 1pc(最大800mA輸出)

?10呃電感器

?100年佛羅里達大學電容器

?1000uF電容器-2個

?1uF陶瓷或聚酯薄膜電容器

?9V電源(電池或適配器)

?電路試驗板

?面包板的電線。

XL6009降壓穩壓器集成電路

有許多方法可以構建降壓電路，為了本教程，我們將使用著名的XL6009 DC/DC轉換器IC。我們選擇這種IC是因為它易于獲得和初學者友好的性質。您還可以查看有關如何選擇開關穩壓器IC的文章，以幫助您選擇開關設計的其他穩壓器。

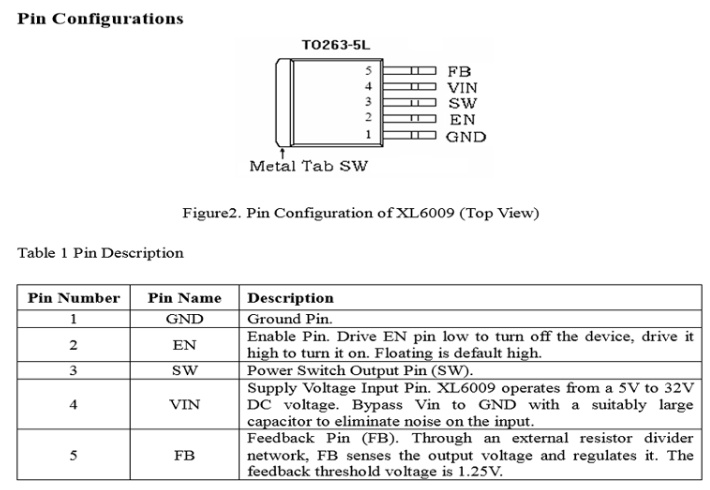

主要部件是開關穩壓器XL6009。XL6009的引腳和規格如下圖所示。

金屬卡扣與XL6009驅動ic的開關引腳內部連接，引腳說明見上表。XL6009集成電路的主要技術指標如下

特性

?寬5V至32V輸入電壓范圍

?正或負輸出電壓編程與單一反饋引腳

?電流模式控制提供卓越的瞬態響應

?1.25V參考可調版本

?固定400KHz開關頻率

?最大4A開關電流

?SW PIN內置過電壓保護

?優良的線路和負載調節

?EN引腳TTL關閉能力

?內部優化功率MOSFET

?效率高達94%

?內置頻率補償

?內置軟啟動功能

?內置熱關機功能

?內置電流限制功能

?可在TO263-5L包裝

上述規格圖顯示，該驅動IC的最小輸入電壓為5V，最大輸入電壓為32伏。此外，由于開關頻率為400khz，因此可以使用更小的電感器進行開關相關用途。此外，驅動IC支持最大4A輸出電流，這很好地覆蓋了許多高額定電流相關的應用。

使用XL6009的降壓-升壓轉換電路

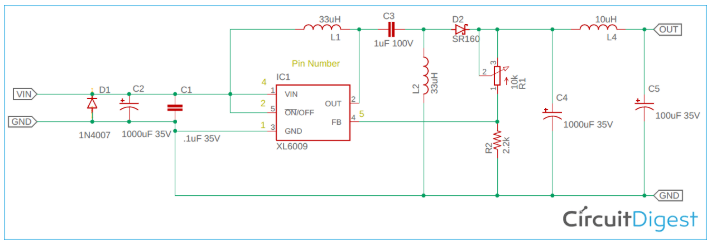

完整的降壓-升壓轉換器電路圖如下圖所示。

對于任何開關穩壓器，電感器和電容器是主要部件。電感器和電容器在電路中的位置對于在開關狀態時向負載提供所需的功率是非常重要的。在這種情況下，使用兩個電感(l1和L4)，它們將在該開關電路中分別支持降壓和升壓功能。33uH電感是L1，是負責降壓模式操作的電感，而電感L2用于升壓模式電感。在這里，我用鐵氧體鐵芯和漆包線纏繞我自己的電感器。如果你是新的，使自己的電感，你可以檢查這篇文章的基礎知識的電感和電感線圈的設計開始。一旦你建立了你的電感，你可以檢查它的值使用LCD儀表，或者如果你沒有一個LCR儀表，你可以使用示波器找到電感值使用諧振頻率方法。

輸入電容C1和C2用于過濾來自外部電池或電源的瞬態和紋波。電容器C3, 1uF， 100V用于隔離這兩個電感。有一個肖特基二極管SR160，這是一個一安培，60V的二極管用于轉換開關頻率周期到直流和電容器1000uF， 35V是濾波電容器用于濾波從二極管的輸出。

反饋閾值電壓為1.25V，可根據反饋電壓設置分壓器，配置實際輸出。對于我們的電路，我們使用了一個鍋(R1)和一個電阻(R2)來提供反饋電壓。

R1是一個可變電阻，用于設置輸出電壓。R1和R2形成分壓器，向驅動IC XL6009提供反饋。采用10uH電感L4和100uF電容C3作為LC濾波器。

降壓-升壓變換器的結構與工作

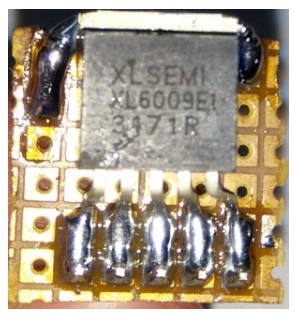

除電感器外，所有元件都應易于使用。XL6009 IC不是面包板友好的。因此，我使用虛線板將XL6009的引腳連接到公頭引腳，如下所示。

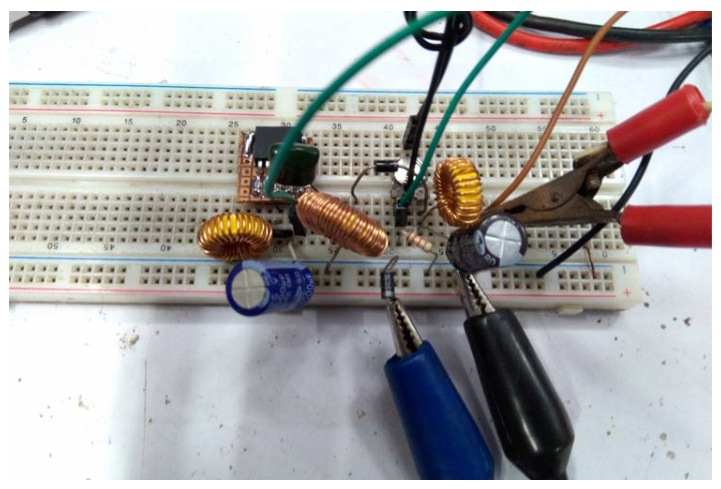

如前所述構建電感器并創建電路。我使用面包板使事情變得容易，但建議使用完美板。一旦完成我在面包板上的電路看起來像這樣。

當輸入電壓高于設定的輸出電壓時，電感被充電并抵抗電流路徑的任何變化。當開關斷開時，電感通過C3電容提供充電電流，最后分別由肖特基二極管和C4電容進行整流和平滑。驅動器通過分壓器檢查輸出電壓，并跳過開關周期以根據反饋電路輸出同步輸出電壓。

同樣的事情發生在升壓模式時，當輸入電壓小于輸出電壓和電感L2被充電，并在開關條件下提供負載電流。

XL6009降壓-升壓轉換電路的測試

該電路在面包板上進行了測試。請注意，我們在面包板上構建電路僅用于測試目的，并且您不應該在面包板上加載超過1.5A的電路。對于高電流的應用，強烈建議將電路焊接在穿孔板上。

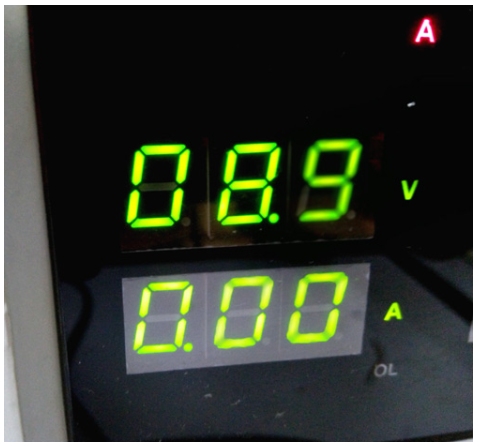

為了給電路供電，你可以使用9V的電池，但我使用的是我的工作臺電源，設置為9V。

輸出電壓可以設置從3.3V到12V使用電位器。從技術上講，該電路可以設計為高達4A的高輸出電流。但是，由于輸出二極管的限制，電路沒有在全負載下進行測試。輸出負載被設置為一個體面的值，大約700-800mA電流。如果需要，您可以改變輸出二極管以增加輸出電流。

為了測試我們的電源電路，我們使用萬用表來監控輸出電壓，對于負載，我們使用了類似于我們之前構建的直流電子負載。如果你沒有電子負載，你可以使用你選擇的任何負載，并使用萬用表監測電流。完整的測試視頻在本頁底部給出。

還注意到輸出電壓在+/-5%的范圍內有一點波動。這是由于電感的高DCR值和XL6009的散熱器不可用。足夠的散熱器和適當?shù)慕M件可以用于穩定輸出。

本文編譯自circuitdigest
