在這個項目中，我將向您展示如何使用3D打印部件制作一個簡單的4腿行走蜘蛛機器人。該設計主要由上下板、臂接插件、腿和伺服支架五個部分組成。機器人的4條腿由4個手臂部分和4個腿部分組成。機器人的運動總共使用了8個業余伺服電機，4個在手臂上，4個在腿上。

在電路方面，首選ESP32板，但該項目可以很容易地控制與Arduino板。ESP板的藍牙功能是無線通信的首選，并創建了一個簡單的應用程序來控制。這款應用程序允許你用簡單的命令控制機器人的動作，比如行走、轉彎和跳躍。

該項目易于組裝和使用，使其成為學生，教師或任何對機器人感興趣的人的絕佳選擇。我們開始吧!

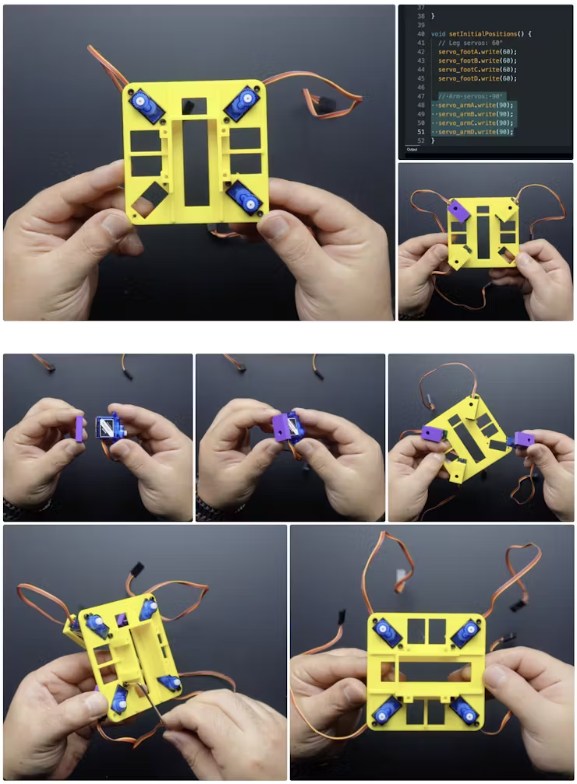

步驟1：將手臂伺服器放在基座上

首先，在組裝伺服系統之前，要放在基座上的手臂伺服系統必須調整到90度起始位置。我已經分享了初始位置的基本代碼。正如你所看到的，我已經固定了3個伺服電機，讓我們一起安裝第四個和最后一個伺服電機。

根據伺服電機的類型，伺服底座上的支架可能會保持松弛，在這種情況下，可以借助一些熱熔膠使其固定。

本項目使用了8臺SG90微型伺服電機(或近似尺寸等效)。

?產品：SG90伺服

?扭矩：2.0kg/cm(4.8V), 2.2kg/cm(6V)

?速度：0.09s/60°(4.8V)， 0.08s/60°(6V)

?旋轉角度：180°

?工作電壓：4.8 ~ 6V

?齒輪:塑料

?Dead band：7us

?重量:10.5克

?外形尺寸：22.8mm × 12.2mm × 28.5mm

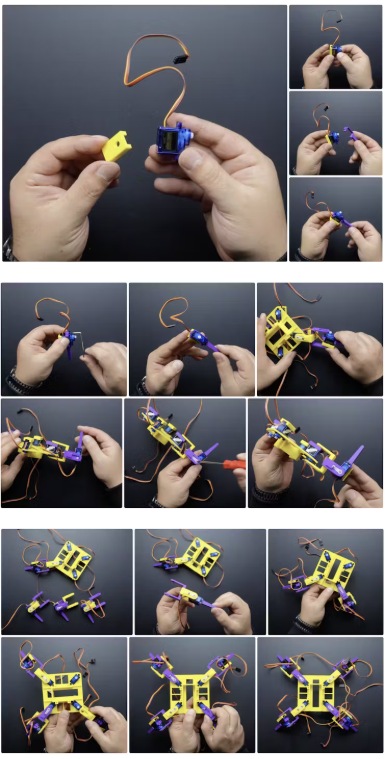

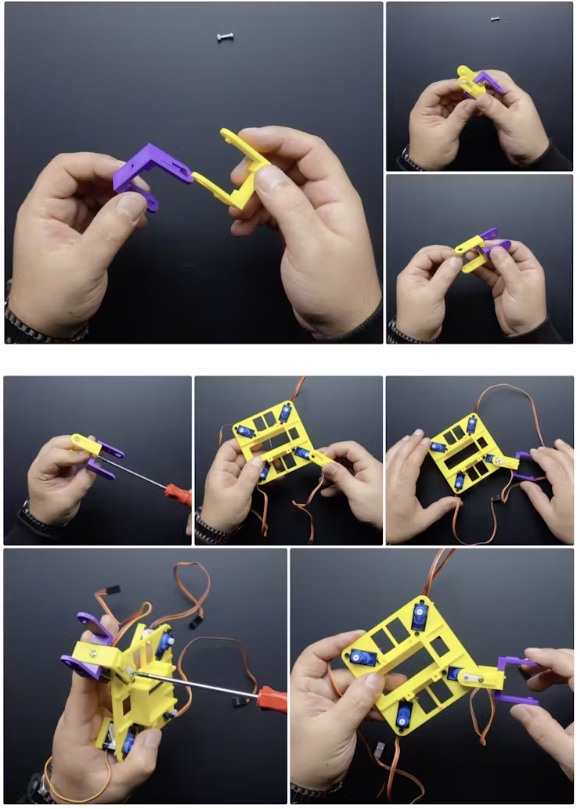

步驟2：固定手臂和腿的連接器

在本節中，將由兩個獨立部分組成的“臂”和“腿”連接器用螺栓和螺母固定在一起。將固定連接器連接到伺服基座上。然后，與連接器成對角角，放置伺服喇叭，擰緊螺絲固定在伺服電機上。

最后，將伺服喇叭的末端固定到使用螺釘?shù)倪B接器上，沒有必要這樣做，但固定它可以防止松動?，F(xiàn)在手臂是完整的，讓我們移動到腿組裝。

步驟3：組裝腿

在固定要在腿上使用的伺服電機之前，您需要將它們帶到60度的起始角度。然后放置支架和支腿部分，用合適的螺釘將支腿部分固定在伺服電機上。

將支腿插入連接器并連接伺服喇叭，使支腿處于直角位置。然后用螺絲固定伺服喇叭。

現在準備其他三條腿，完成組裝?，F(xiàn)在手臂和腿的組裝已經完成，我們可以繼續到電路的電源部分。

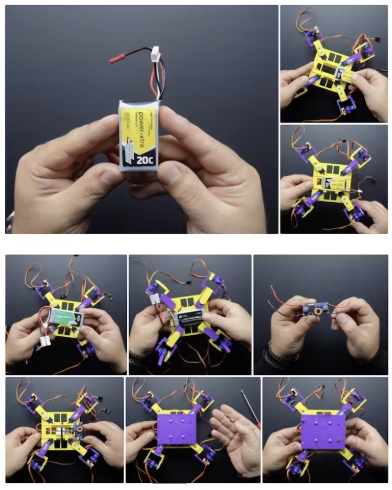

步驟4：電路的電源

一個7.4伏的電池將是足夠的電路，基礎部分是設計為一個3S鋰電池的大小，但電池在我的車間被損壞，我不得不使用11.1伏的電池。如果你打算使用7.4伏的電池，你可以跳過這一部分。

我把電池放在底座下面，用扎帶固定。由于電池更換，我在電源電路中加入了一個電壓降壓模塊。我借助模塊上的調節螺絲將電壓輸出設置為7伏，并連接電池輸入。

將模塊放在底座上后，讓我們繼續組裝電路板固定的上部底座。機器人的所有部件都組裝好了，讓我們來看看電路板!

步驟5：電路板

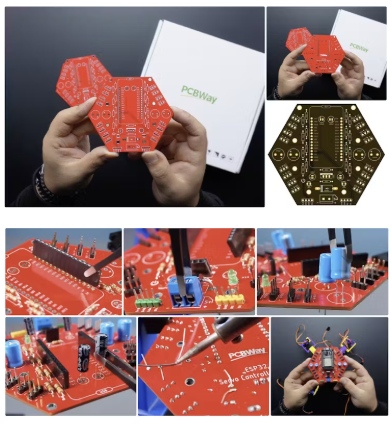

我設計了一個控制16個伺服電機的電路板，可以連接到ESP32板上。和往常一樣，我選擇pcb方式來打印高質量的電路板。您可以訪問此鏈接訂購PCB，電路和Gerber文件：

優先考慮易焊部件，具備基本的焊接知識即可?；蛘撸梢允褂肞CBWay的組裝服務并訂購現成的焊接電路。將所需組件安裝在PCB上，并用烙鐵和焊絲將其焊接到位。您可以在上傳的圖像中看到組件的位置。

?4個100uf 25V~16V電源電容

?4x 470uf 25V~16V伺服電機電容器

?1個SB560二極管用于電源

?1個7805CV電源穩壓器

?2 x 3 mm-led

?16x 220歐姆伺服電機電阻

?2個330歐姆電阻，用于led

?1個2pin 5mm螺絲端子，用于電源輸入

?2.54 ESP32板的母頭

?2.54伺服電機連接公頭

?做ESP32 Devkit V1開發板

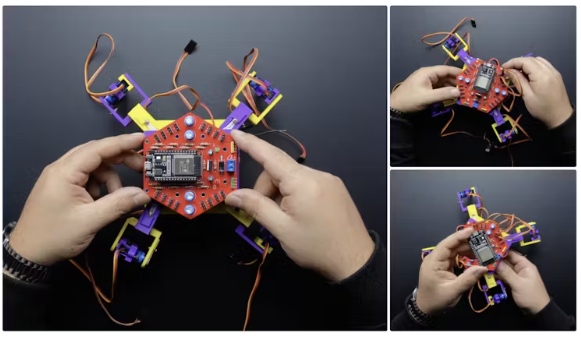

步驟6：伺服電機的連接

我們把它放在機器人上，然后把伺服電機連接起來。以下是伺服電機連接的GPIO引腳：

機器人幾乎準備好了，取出ESP32板并將其連接到您的計算機，然后打開共享源代碼?，F(xiàn)在是時候編寫代碼了!

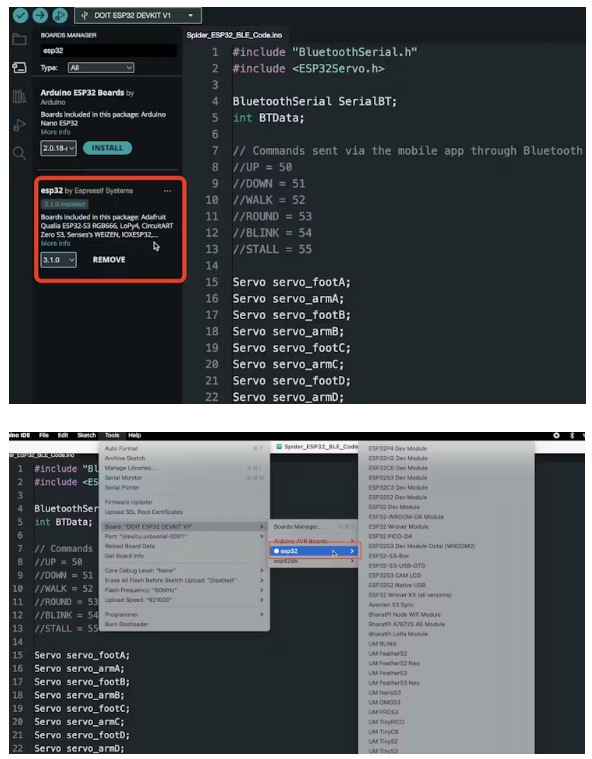

步驟7：源代碼

在Arduino IDE中打開代碼

?首先，需要在Arduino IDE中打開所提供的代碼。這將允許我們編輯和上傳代碼到ESP32板。

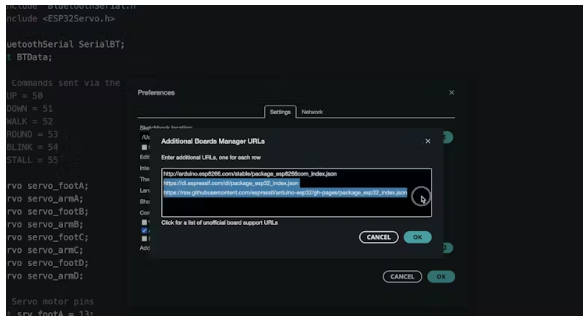

在“首選項”中添加ESP32單板的URL

?進入File > Preferences，添加ESP32板管理器URL

?此步驟確保我們可以安裝必要的ESP32工具。

安裝ESP32單板包

?進入Tools > Board > Board Manager，搜索“ESP32”，單擊“Install”。

?此過程將ESP32板支持添加到Arduino IDE中。

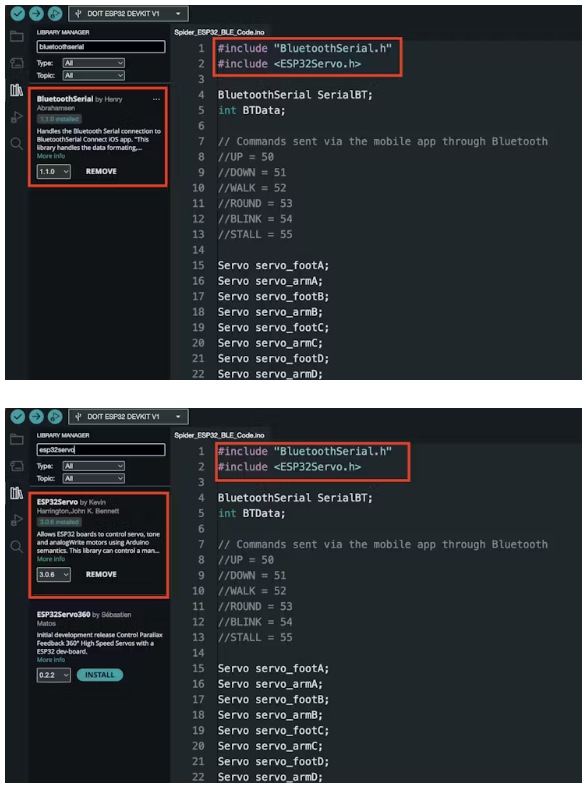

包括所需的庫

?代碼包括兩個庫：

?用于處理藍牙通信。

?ESP32Servo.h是一個專門設計用于控制帶有ESP32板的伺服電機的庫。

通過移動應用程序發送的命令

該應用程序通過藍牙發送指定的數字來激活生成的命令，如上下行走等。這些數字在應用程序中定義，命令在代碼中被解釋以觸發不同的機器人動作。

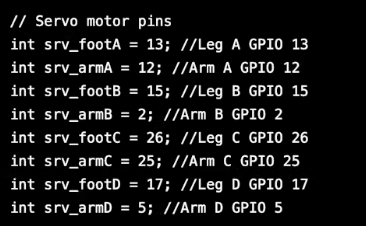

定義伺服電機的GPIO引腳

在本節中，我們指定伺服電機連接的GPIO引腳。機器人的每條手臂和腿都由單獨的伺服電機控制。

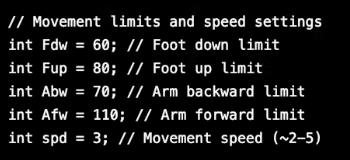

設置移動限制和速度

機器人的動作被定義為手臂和腿的特定限制。這些動作的速度由speed變量控制。

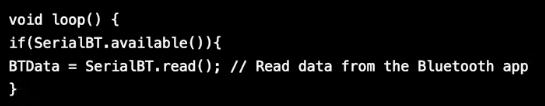

藍牙連接和數據處理

在循環部分，代碼檢查是否從藍牙應用程序接收到任何數據。如果數據可用，則讀取數據并將其存儲在data變量中?；谶@些數據，觸發特定的機器人功能。

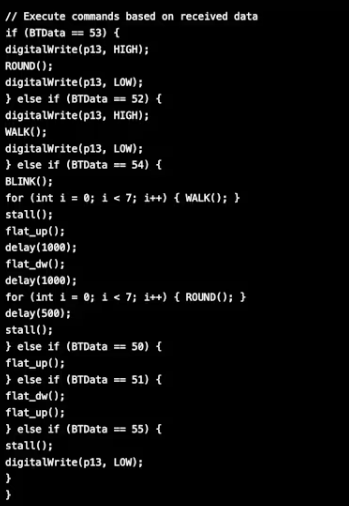

基于命令觸發機器人動作

當接收到命令時，機器人會執行諸如行走-旋轉或重置到穩定位置之類的動作。這就是代碼的工作原理和要求，現在將代碼上傳到板子上，然后讓我們轉到應用程序端。

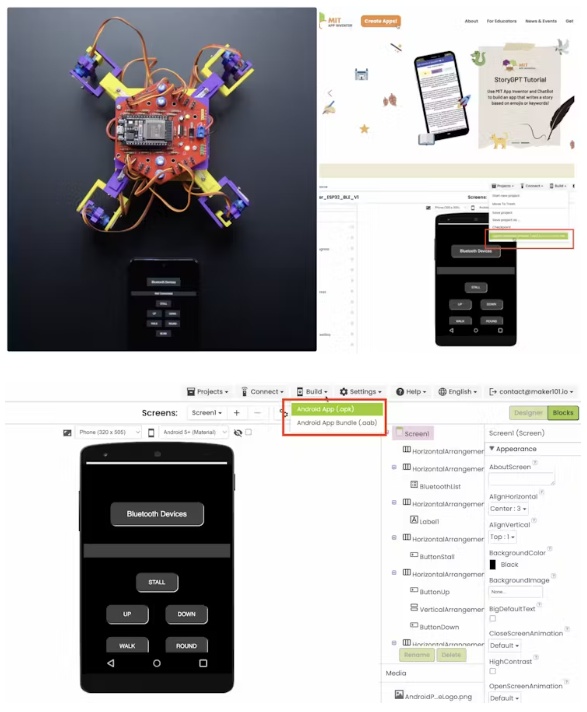

步驟8：藍牙控制應用程序

我們將使用MIT App Inventor，這是一個用于開發Android應用程序的免費拖放工具。通過電子郵件登錄App Inventor后，上傳我創建的App的共享AIA文件。(這里不支持AIA擴展文件作為附件，所以我不得不將文件上傳到PCB頁面)這樣你就可以檢查模塊并構建自己的Android安裝文件，沒有任何信任問題。然后你所需要做的就是在你的手機或平板電腦上安裝應用程序!

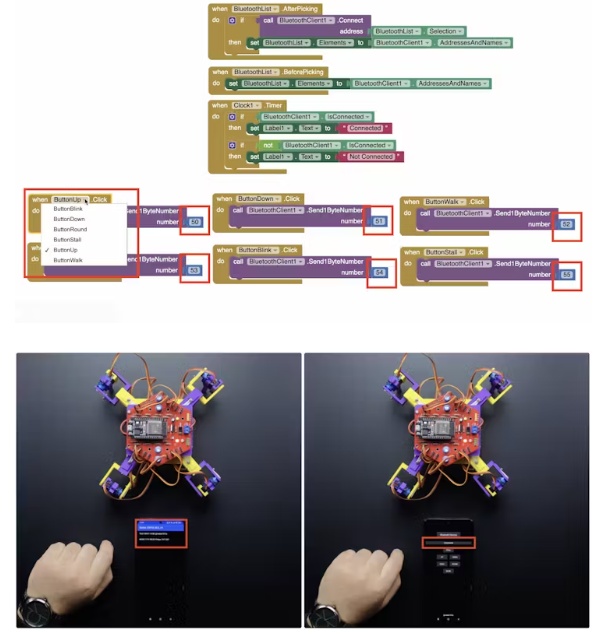

現在我們來談?wù)勥@個app的界面，有一個按鈕列出藍牙設備，在它下面我添加了一個Text Label顯示連接狀態。最后，我添加了6個按鈕來觸發機器人的運動功能。在塊部分中，有幾個條件在一開始就啟動藍牙通信。然后為每個移動按鈕創建要發送的數據類型和數據函數。就是這么簡單，現在我們有了一個應用程序!現在是控制機器人的時候了!

代碼

#include

Servo servo_footA;

Servo servo_armA;

Servo servo_footB;

Servo servo_armB;

Servo servo_footC;

Servo servo_armC;

Servo servo_footD;

Servo servo_armD;

// Connect servos to pins

int srv_footA = 13;

int srv_armA = 12;

int srv_footB = 15;

int srv_armB = 2;

int srv_footC = 26;

int srv_armC = 25;

int srv_footD = 17;

int srv_armD = 5;

void setup() {

servo_footA.attach(srv_footA);

servo_armA.attach(srv_armA);

servo_footB.attach(srv_footB);

servo_armB.attach(srv_armB);

servo_footC.attach(srv_footC);

servo_armC.attach(srv_armC);

servo_footD.attach(srv_footD);

servo_armD.attach(srv_armD);

// Set mounting positions

setInitialPositions();

}

void loop() {

}

void setInitialPositions() {

// Leg servos: 60

servo_footA.write(60);

servo_footB.write(60);

servo_footC.write(60);

servo_footD.write(60);

// Arm servos: 90

servo_armA.write(90);

servo_armB.write(90);

servo_armC.write(90);

servo_armD.write(90);

}

本文編譯自hackster.io
