PastePal是一個macropad，第二個版本具有五個MX開關以及一個小型128x32 OLED

大家好，歡迎回來。

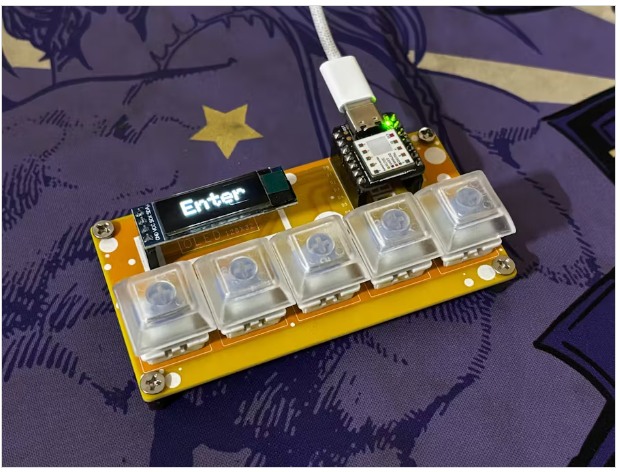

這是Paste Pal 2，它是我之前的Paste Pal項目的后續，它本質上是一個帶有SSD1306 OLED屏幕的雙鍵macropad設置，一個按鈕用于復制，另一個用于粘貼。新版本包括五個機械開關，可以用來做XYZ事情，比如打開一個應用程序，執行一個命令，輸入一個特殊的單詞，等等。

現在，我們使用這五個按鈕來執行以下命令：輸入、向上滾動、向下滾動、復制和粘貼。但是，很容易更改此順序并在主代碼中用新命令替換它。

我們設備的核心是來自Seeed Studio的XIAO SAMD21微控制器，這是一個基于SAMD21G18的開發板，包括HID功能。這意味著控制器注冊為人機界面設備，并且可以配置為類似于鍵盤、鼠標，或者在我們的實例中類似于macropad。

在這個項目的版本1中，我們使用了SMD粘性按鈕，這是很好的工作，但沒有觸摸阻力或感覺，所以在版本2中，我們用藍色機械鍵交換了它們，這創造了一個夢幻般的觸摸感覺，并提供了咔嗒聲，這使得設置更吸引人。

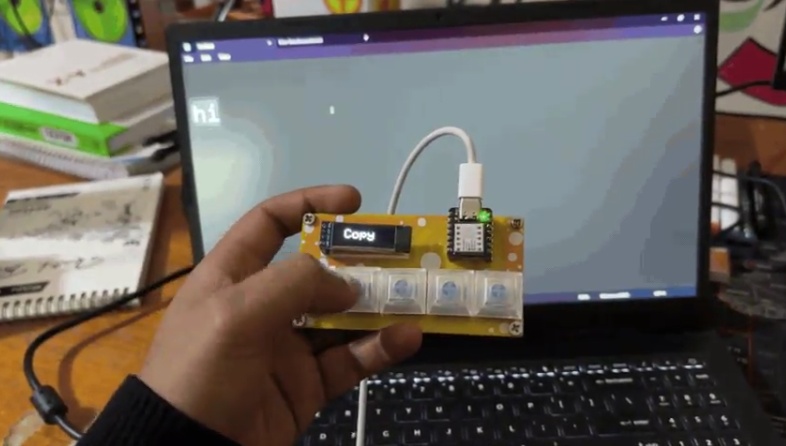

這個macropad允許我們復制和粘貼任何東西，上下滾動網頁，甚至利用輸入命令，選擇的命令顯示在OLED屏幕上。

本文是關于Paste Pal 2的完整構建，所以讓我們從構建開始。

材料要求

這些是在這個項目中使用的材料。

?定制pcb由Seeed Studio Fusion提供

?XIAO SAMD21單片機

?藍色機械開關

?鍵帽

?SSD1306 OLED 128x32

?母頭引腳(用于XIAO和OLED引腳)

?所螺栓

?M2.5 PCB Standoffs

設計

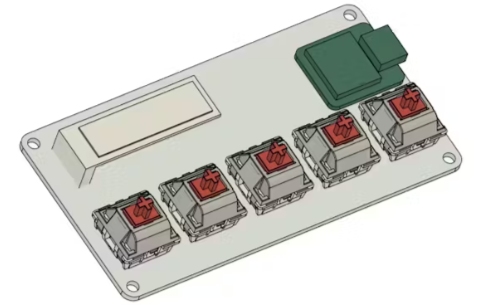

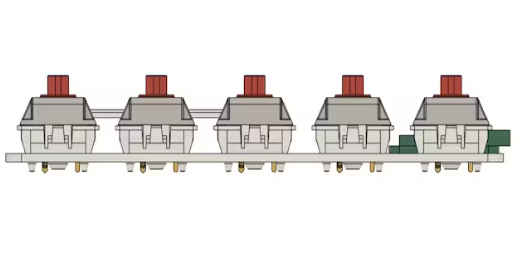

為了開始項目，我們首先在Fusion360中準備3D模型，將SSD1306 OLED屏幕、XIAO微控制器和機械開關的模型導入到設計中。接下來，我們通過把所有的部分在適當?shù)捻樞騽?chuàng)建一個基礎板。

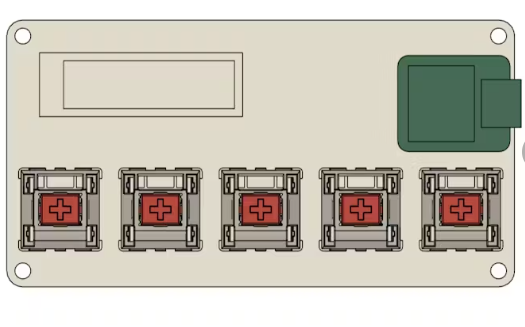

OLED屏幕放置在左上角，XIAO放置在右上角。所有的機械鍵都排列在板的底部。

為了給這塊板提供四條腿來休息，我們還在每個角附近創建了四個3mm的孔，以便以后可以添加PCB支架。

PCB設計

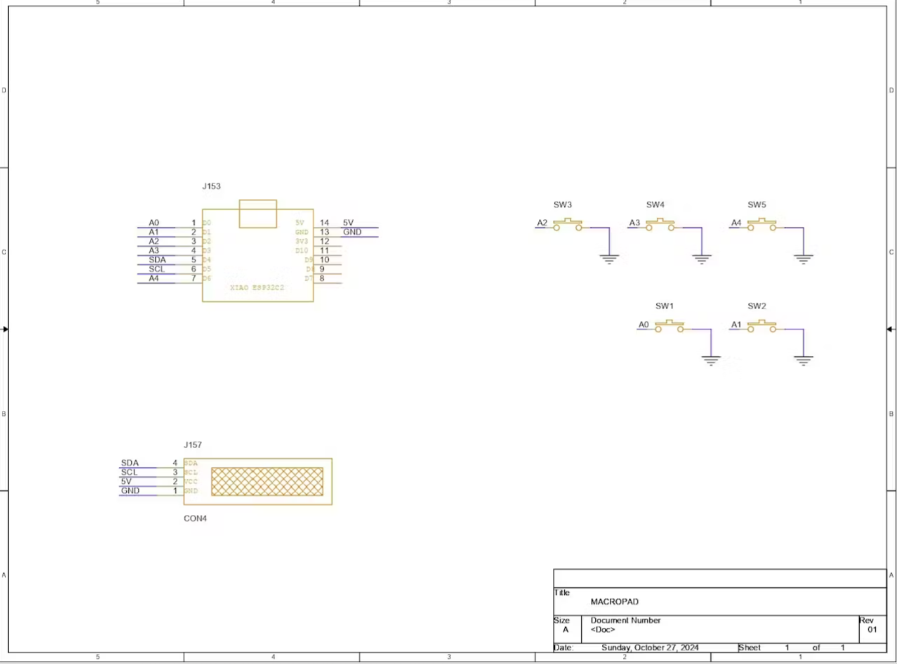

根據3D模型的結論，我們開始制作這個項目的原理圖，它由五個機械開關連接到一個XIAO和一個OLED屏幕。

5個機械開關的NO接GND， NC接D0、D1、D2、D3、D6。

OLED的SDA連接到XIAO的D4引腳，SCL連接到D5。

OLED的VCC接5V的XIAO， GND接GND。

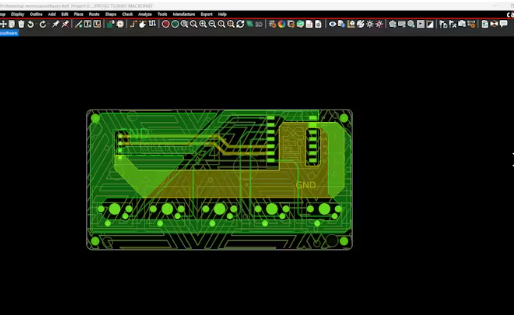

輪廓，以及每個開關，OLED屏幕和XIAO的位置，都是從3D模型中導出的，然后將每個組件放置在適當?shù)奈恢谩Ｎ覀兩踔猎诿總€角落增加了四個3mm孔，我們稍后將利用這些孔來添加PCB支架。

Seeed Studio Fusion

在完成Gerber數據后，我們將文件上傳到Seeed Fusion的網站，并訂購了帶有白色絲網的黃色Solder mask。

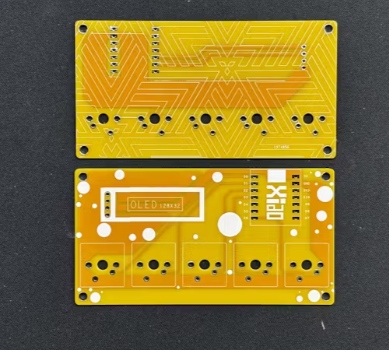

pcb在一周內就收到了，考慮到比率，它們的質量是超級好的，這也是相當?shù)偷摹?

Seeed Fusion PCBService為PCB制造和PCB組裝提供一站式原型設計，因此，他們在7個工作日內生產出高質量的PCB和快速交鑰匙PCB。

Seeed Studio Fusion PCB組裝服務負責整個制造過程，從Seeed Studio FusionAgile制造和硬件定制到零件采購，組裝和測試服務，因此您可以確保他們獲得高質量的產品。

在衡量市場興趣并驗證工作原型之后，Seeed Propagate Service可以通過專業指導和強大的連接網絡幫助您將產品推向市場。

PCB組裝工藝

這塊板的構造很簡單;我們將所有機械開關插入其適當?shù)奈恢?，包括用于XIAO和OLED屏幕的母頭引腳。

翻轉電路板可以讓我們焊接所有的機械開關和插腳。

然后將XIAO M0放置在OLED屏幕旁邊。

總裝

我們用四個M2.5螺栓和螺絲刀將四個PCB支架緊固到電路板上的四個安裝孔上。

然后，我們將鍵帽連接到所有五個機械開關上，以完成組裝過程。

代碼

這是我們在這個項目中使用的草圖，它很簡單。

在這個草圖中，我們使用兩個主要庫：一個用于運行OLED屏幕，另一個用于執行鍵盤功能。

在使用此草圖之前，請確保下載并安裝上述這些庫。

這個草圖使我們的XIAO在按下特定按鈕時像鍵盤一樣，在OLED顯示器上給出反饋。每次按下按鈕都會模擬鍵盤快捷鍵或按鍵，OLED顯示屏會根據動作進行更新。

結果

這個小構建的最終結果是一個工作的Macropad，它可以執行復制粘貼命令，滾動網頁(任何支持Page上下移動的應用程序)，并輸入命令。

我們可以使用復制和粘貼宏進行打字甚至cad工作。

在瀏覽YouTube或其他需要頻繁滾動的網站時，滾動功能尤其有用。

總的來說，這個項目已經達到了頂峰，不需要額外的修改，感謝優秀的XIAO和Seeed Studio融合服務。
