現代數字設備，智能手機、個人電腦、游戲機等等都結合了強大的技術。這種能力大部分來自微芯片。2021年，半導體單位銷量達到創紀錄的1.15萬億出貨量。制造微芯片絕非易事。制造任何芯片都需要眾多工藝流程的參與。讓我們了解六個關鍵的半導體制造步驟：沉積、光刻膠、光刻、蝕刻、電離和封裝。

沉積

該過程從硅晶圓開始。晶圓是從純度為 99.99% 的薩拉米形硅條(稱為“硅錠”)上切片而成，并拋光至極其光滑。導電、隔離或半導體材料的薄膜(取決于所制造的結構類型)沉積在晶圓上，以便在其上印刷第一層。這一重要步驟通常稱為“沉積”。

隨著微芯片結構“縮小”，晶圓圖案化過程變得更加復雜。沉積、蝕刻和光刻技術的進步(稍后詳細介紹)是微縮技術和追求摩爾定律的推動者。這些進步包括新材料的使用和創新，可以提高沉積這些材料時的精度。

光刻膠涂層

然后，晶圓上覆蓋一層光敏涂層，稱為“光刻膠”，簡稱“光刻膠”。有兩種類型的抗蝕劑：正抗蝕劑和負抗蝕劑。

正性和負性抗蝕劑之間的主要區別在于材料的化學結構以及抗蝕劑與光反應的方式。使用正性抗蝕劑，暴露在紫外線下的區域會改變其結構并變得更易溶解，為蝕刻和沉積做好準備。負性抗蝕劑的情況正好相反，受光照射的區域會發生聚合，這意味著它們變得更強并且更難以溶解。正性抗蝕劑最常用于半導體制造，因為其更高的分辨率能力使其成為光刻階段的更好選擇。

全球有多家公司生產用于半導體制造的光刻膠，例如富士電子材料公司、陶氏化學公司和 JSR 公司。

光刻

光刻是芯片制造過程中的關鍵步驟，因為它決定了芯片上晶體管的尺寸。在此階段，芯片晶圓被插入光刻機，暴露在深紫外(DUV)或極紫外(EUV)光下。這種光的波長范圍從 365 nm(用于不太復雜的芯片設計)到 13.5 nm(用于產生芯片的一些最精細的細節，其中一些細節比沙粒小數千倍)。

沉積、光刻、刻蝕以及等離子注入是半導體和超越摩爾領域制造工藝的4大關鍵技術。在新晶圓產線的投資建設中，約80%的投資用于購買設備，薄膜沉積設備更是占據其中約25%的比重。業界主流的薄膜沉積工藝主要有原子層沉積(ALD)、物理式真空鍍膜(PVD)和化學式真空鍍膜(CVD)等。其中ALD屬于CVD的一種，是當下最先進的薄膜沉積技術。調研機構GIR相關報告表明，全球原子層沉積(ALD)設備的市場規模在2021-2026年的年復合增長率預計達到25.1%，將從2019年的10.661億美元增至2026年的26.129億美元。

40年ALD積淀加持，思銳智能攜手國家級創新中心加速產業布局

“專注ALD創新、助力超越摩爾“，2021年5月，ALD設備和服務提供商——青島四方思銳智能技術有限公司(以下簡稱思銳智能或SRII)與國家智能傳感器創新中心(以下簡稱國創中心或NISIC)的戰略合作簽約儀式在上海正式啟動，思銳智能總經理聶翔先生、國創中心副總裁焦繼偉博士代表出席現場簽約。雙方向與會人員表示，此次戰略合作將面向超越摩爾領域，基于原子層沉積(ALD)技術開展MEMS、CMOS圖像傳感器等重要領域的聯合研發，攜手深度合作，致力于加速超越摩爾領域的產業落地與技術創新。

聶翔先生表示：“以上海為代表的長三角地區是中國半導體產業的高地，國創中心也是中國超越摩爾領域首屈一指的領導者機構。借力思銳智能旗下BENEQ公司近40年ALD技術的研發經驗以及世界一流的ALD設備和解決方案，雙方深度合作，將共同組建超越摩爾領域的技術中心和產業化中心，以開放包容的機制為行業提供全面、系統的技術解決方案，一起推進超越摩爾領域的產業化與創新化發展?！逼渲?，思銳智能的8”ALD設備已經在國創中心的超越摩爾研發中試線上成功裝備，對標國家戰略性新興產業的發展需求。

焦繼偉博士表示：“國創中心與思銳智能的戰略合作將以ALD設備和技術作為起點和支點，未來在制造設備的本土化，包括半導體的新材料、MEMS新工藝，以及ALD人工智能、互聯網新應用等方向進行探索。此次簽約儀式標志著雙方合作跨上新的臺階，我們期待雙方以及更多產業伙伴在超越摩爾的賽道上攜手前進，共同發展?！?

ALD技術成“首選”，BENEQ TransformTM 突破產能效率邊界和性能新高度

事實上，隨著新材料、新制程、新工藝在新興半導體制造行業的應用與發展，ALD技術可以使得材料以單原子膜(0.1nm)形式沉積在基板表面的特性，在沉積層的厚度控制、3D異形材料表面均勻度、表面無針孔、折射率等方面具有顯著優勢，因此特別適用于MEMS、CMOS圖像傳感器等產品的制造與生產，并逐漸成為超越摩爾領域的鍍膜沉積技術首選。

對此，思銳智能全資子公司——BENEQ全新推出的TransformTM 系列設備是專為超越摩爾應用市場提供的具有競爭力的ALD解決方案。TransformTM 平臺采用了全新的集群設計和尖端的鍍膜沉積技術，可以為8”及以下晶圓的表面沉積多種材料，包括Al2O3、SiO2、AlN、TiN等氧化物與氮化物，并實現完全保形和高均勻性的薄膜沉積。

BENEQ半導體業務負責人Patrick Rabinzohn 表示：“TransformTM 平臺兼容單片、批量、熱法以及等離子體等功能，是目前業界僅有、集多項功能于一體的通用型先進平臺。不僅如此，TransformTM 平臺更具備靈活配置的優勢，客戶可以根據自身需求，選擇‘3組ALD模塊 + 預加熱模塊’構建TransformTM的標準配置、或‘2組ALD模塊 + 預加熱模塊’構建TransformTM Lite的簡化配置，實現差異化、更具效益的生產和管理方式，并在主流廠商中開拓了意向訂單。”

以鍍膜沉積50納米的氧化鋁為例，若采用標準配置的TransformTM系統，最多的產量可以達到每小時40片晶圓以上，即使Lite設備也能達到每小時25片以上，這于整個行業對ALD的傳統認知可謂顛覆性的技術突破!

據Patrick介紹，BENEQ TransformTM 平臺已經通過SEMI S2/S8認證，支持SECS/GEM標準，并逐漸向12”晶圓的成熟沉積技術邁進，將為客戶提供了靈活、可靠、高產能的半導體晶圓鍍膜量產解決方案。

拓寬市場應用矩陣，以通用型ALD技術賦能廣泛行業創新

除了縱向的技術、性能、產能突破，憑借BENEQ先進的通用型ALD技術，思銳智能正在拓展更多前沿垂直行業的應用創新。

在遠程連線芬蘭專家另一場演講中，BENEQ半導體業務技術總監Alexander Perros介紹道：“BENEQ通用型ALD技術的超越摩爾應用矩陣十分豐富，包括功率器件、濾波器、MEMS和CIS等。同時，BENEQ針對不同的細分市場推出了不同的ALD解決方案，主要包括高K介電質、表面鈍化、ALD成核層、化學阻擋層、防潮層以及抗反射膜等等?！? 例如，表面鈍化，可以用不同ALD材料來實現表面鈍化，防潮層則在封裝上發揮關鍵作用;這些均在廣泛的應用中具備很強的通用性。

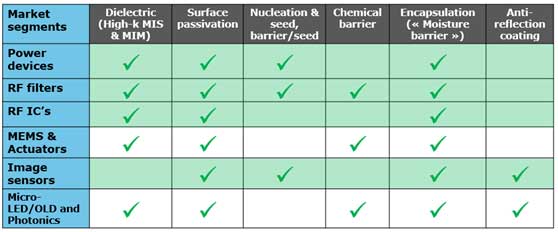

圖1：BENEQ通用型ALD技術的應用領域矩陣示例

總結而言，ALD是傳統半導體制程所需的先進技術之一，也是新興半導體、泛半導體和以光學鍍膜為代表的非半導體行業發展的關鍵技術。思銳智能正通過提供尖端、創新、靈活的ALD設備和服務解決方案，致力于成為世界一流的ALD設備和服務供應商。
