雖然我當然不認為自己是數據科學家，但多年來我在各種簡單但功能強大的Edge AI項目上進行了實驗。為什么?可能是因?yàn)槲彝ǔＪ褂玫南鄬?duì)受限的硬件適合于構建更簡單、不那么雄心勃勃的產品。但有了Edge AI，我們可以執行以前認為在小型硬件上不可能完成的艱巨任務。

作為嵌入式設備上機器學習的早期先驅(又名TinyML或Edge AI)， Edge Impulse已經發展成為開發人員最喜歡的，當涉及到構建，測試和部署機器學習模型時，從小型esp32到最新的Jetson Orin Nano Super都可以運行。

在這個項目中，我通過展示如何構建一個“多模型”項目，在我的邊緣人工智能之旅中邁出了下一步。由于單個ML模型不能總是執行我們需要的每個計算或生成我們需要的每個推理，我們可能需要有效地將多個模型鏈接在一起以實現我們產品的目的。

具體來說，我們將學習如何：

?利用邊緣脈沖建立一個目標檢測模型。

?并利用邊緣脈沖建立了異常檢測模型。

?編寫一個Python應用程序，并將應用程序+模型部署到Raspberry Pi 5上。

?生成實時短信和電子郵件警報時，檢測到異常，使用藍調筆記卡蜂窩。

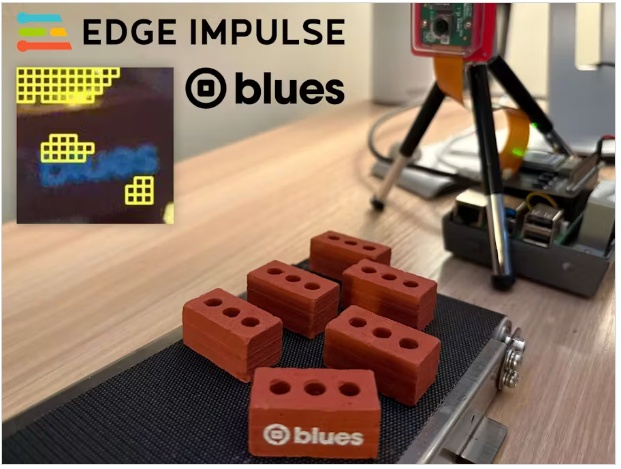

今天，我們的假冒公司生產磚。具體來說，就是那些帶有藍軍標志的小磚塊。隨著這些新磚從傳送帶上下來，我們想分析它們的問題。當發現“壞磚”時，我們也想要即時通知。

因此，我們將看到當應用程序運行時，我們的對象(磚塊)將被對象檢測模型檢測到，然后被異常檢測模型掃描異常。如果達到指定的異常計數，將生成警報并通過蜂窩發送到云，用于SMS和電子郵件通知(附帶異常圖像!)。

想看看實際的項目嗎?加入我們2月27日的網絡研討會：智能視覺，智能工業：邊緣脈沖和藍色異常檢測

首先，讓我們快速看看我們今天將使用的兩個關鍵平臺：Edge Impulse和Blues。

Edge Impulse簡介

如果你還不熟悉Edge Impulse，他們提供了一個強大的平臺，用于在受限設備上構建、測試、部署和優化Edge AI模型。

我們將使用Edge Impulse Studio來構建部署到樹莓派5的對象檢測和異常檢測ML模型。

藍調簡介

bluesnotecard及其配套的云服務Notehub允許在幾乎任何主機微控制器或單板計算機(如樹莓派)上添加無線連接。

Notecard提供蜂窩，LoRa，Wi-Fi和衛星選項，是各種規模的物聯網項目的易于使用的低功耗選項。

Notecard是用基于json的API編程的，它可以在所有無線電類型中工作，以及用于流行語言(如C， Arduino和Python)的sdk。

正如我們今天將看到的，Blues云服務Notehub與Notecard配對以提供安全的雙向通信。您可以發送/接收事件(或blue語言中的Notes)，并將這些出站Notes路由到任何云服務(現在是AWS)。

好了，讓我們開始建造吧!

構建目標檢測模型

我們的第一步是獲取足夠的圖像來構建一個機器學習模型，該模型可以準確地識別傳送帶上的磚塊。

我們可以從這個Python腳本開始，它使用Pi Camera模塊每1.5秒拍攝一次移動的傳送帶的照片。

注意：這個項目的完整Python源代碼可以在GitHub上找到，物體檢測邊緣脈沖項目也可以在這里找到。

允許Python腳本運行并保存足夠的磚塊在傳送帶上不同位置的圖像(我開始時大約有100個)。有了保存到Pi的圖像，是時候在邊緣脈沖工作室創建一個新項目了。

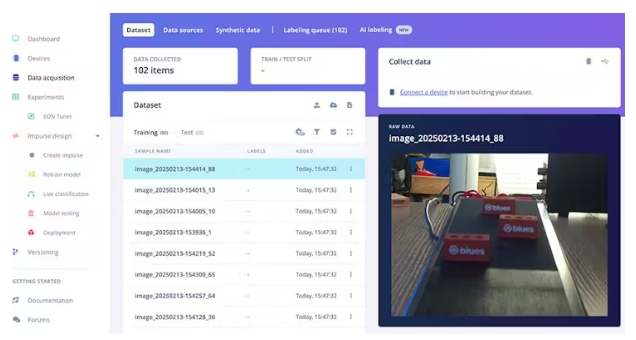

轉到Data acquisition選項卡并上傳您剛剛保存的所有圖像。請注意，它會自動將圖像分為訓練集和測試集。(稍后我們將回到測試方面。)

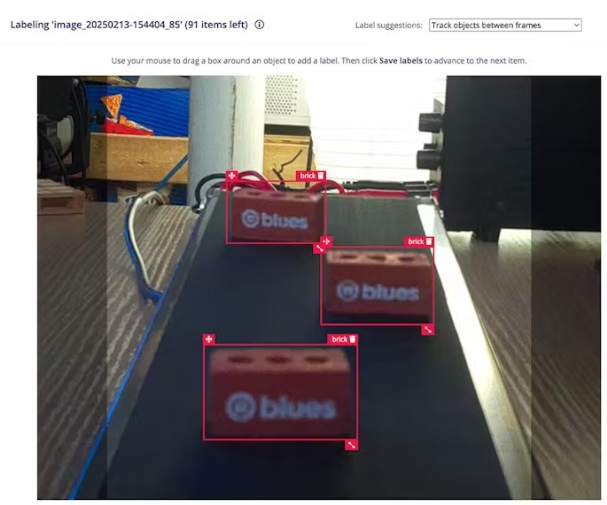

接下來，每個圖像需要將每個磚標記為這樣。這有點乏味，但Edge Impulse Studio內部的工具確實使這成為一個相對痛苦的過程!

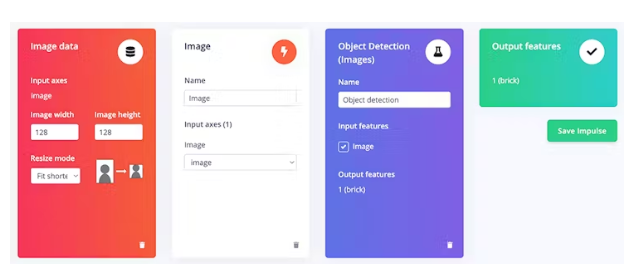

下一步是創建你的“沖動”(Edge impulse用來描述完整的ML管道)。前往Impulse設計選項卡并遵循提供的默認選項(Edge Impulse在幫助您根據已提供的數據選擇正確選項時非常聰明!)。

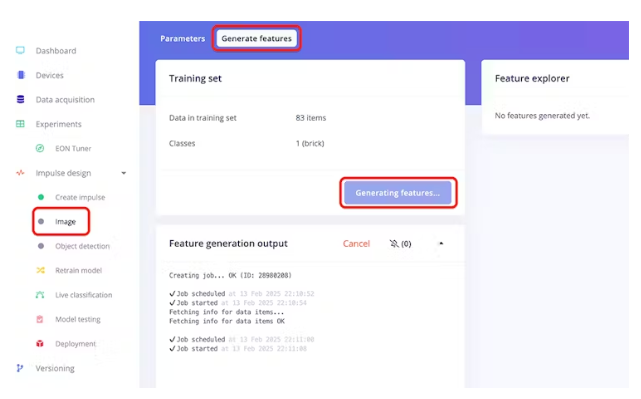

然后，您將前往圖像選項卡，從標記的圖像生成功能。在我們的例子中，我們只創建了一個功能：“磚塊”。

接下來，訪問Object detection選項卡來訓練模型。所有的培訓都發生在云端，所以不需要本地工具或花哨的gpu !

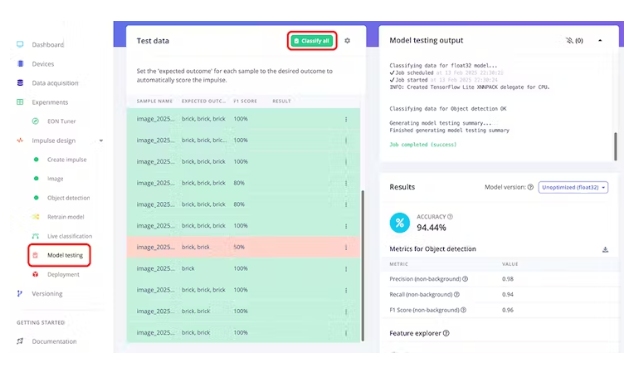

一旦您的模型得到訓練，就轉到模型測試選項卡。還記得分配給測試集的映像嗎?好吧，因?yàn)檫@些被標記但不用于訓練模型，它們是模型快速測試的完美候選者。

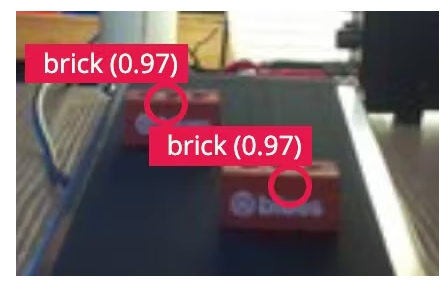

你應該會發現80-90%的對象(磚塊)被成功檢測!

現在可以在樹莓派上下載模型文件。有關如何在Pi上設置Edge Impulse CLI的說明，請參閱Edge Impulse文檔。

要登錄到Edge Impulse并下載剛剛創建的模型文件，您將在Pi上使用這樣的命令：

建立異常檢測模型

在這一點上，我們有一個功能對象檢測模型，將識別傳送帶上的磚塊。很好，但現在我們要仔細檢查每塊磚是否有異常。

和上一個模型一樣，我們的第一步是獲取磚塊的圖像。不幸的是，我們不能使用與前一步相同的圖像，因?yàn)槲覀冃枰@些新圖像特定于磚塊本身，而不需要任何其他周圍環境。

幸運的是，Edge Impulse的Louis Moreau構建了一個基于flask的python應用程序，讓我們可以使用我們剛剛創建的對象檢測模型來保存磚塊的單個圖像。

注意：這個Python腳本是從前面提到的項目派生出來的。這個版本包含了一些輕微的調整，但所有的功勞都是路易斯的!此外，你可以在Edge Impulse Studio找到我的這個ML項目版本。

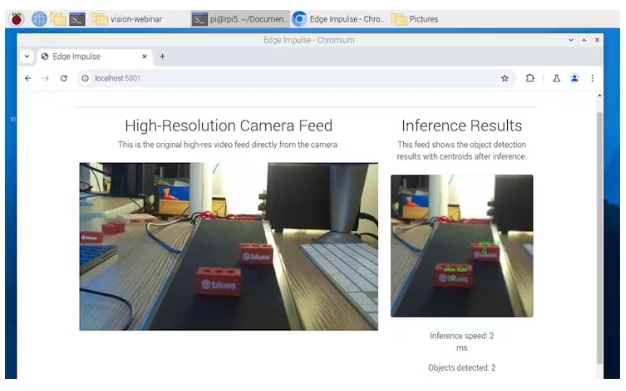

當你將——save-images-interval標志傳遞給這個Python腳本時，它會按照你指定的節奏(以秒為單位)簡單地保存檢測到的對象圖像：

讓一些磚塊在傳送帶上運行，這個Python應用程序?qū)⒃诙虝r(shí)間內生成許多有用的磚塊圖像。

回到Edge Impulse Studio，為異常檢測模型創建一個新項目。

轉到圖像采集選項卡并上傳您剛剛保存的所有圖像。這一次，您可以指定一個標簽，而不是單獨標記圖像?！盁o異常”)上載時，所有圖片。

進入沖量選項卡，設置沖量：

之后，完成模型的步驟與之前相同：

前往圖像選項卡生成功能。

轉到視覺異常檢測選項卡來訓練你的模型。

在model testing選項卡下測試您的模型。

您可以點擊一個單獨的測試樣本，看看是否/為什么邊緣脈沖檢測到任何異常在您的測試圖像。在接下來的例子中，我意識到傳送帶的一小部分反射了很多光，導致模型認為這是磚的異常!

使用與上面相同的命令下載模型文件，但這次使用——clean參數切換到新項目：

這樣，我們就完成了Edge Impulse。是時候了解更多關于安全無線連接的信息了!

設置藍調記事卡和Notehub

這個項目的Blues Notecard和Notehub的優點是能夠使用蜂窩，LoRa， Wi-Fi或衛星連接，同時使用相同的，簡單的基于json的API。

現在，雖然許多基于pi的項目可以使用機載Wi-Fi，但通常部署在Wi-Fi范圍之外，或者本地IT不希望為不安全/未知的設備提供Wi-Fi訪問。

當您選擇Notecard和Notehub，你有一個交鑰匙，完全安全的云管道在您的處置!

記事卡硬件設置

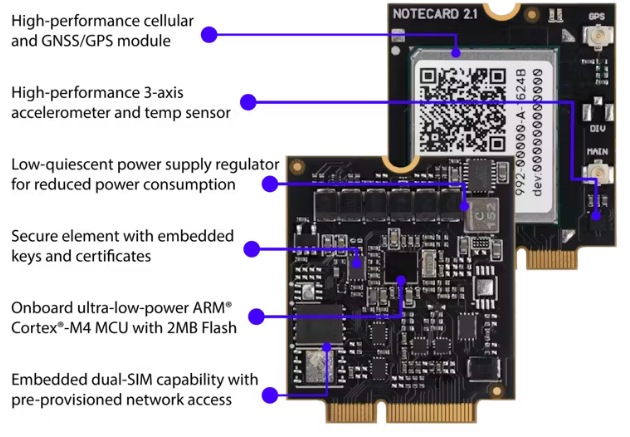

在這個項目中，我們將使用即將發布的“中頻”Notecard Cellular。這款Notecard變體使用LTE Cat-1 bis，這是一種用于支持物聯網應用的LTE協議。它提供與Cat-1相同的吞吐量和延遲，在任何支持LTE的地方都支持，但更便宜，只需要一個天線設計即可運行。

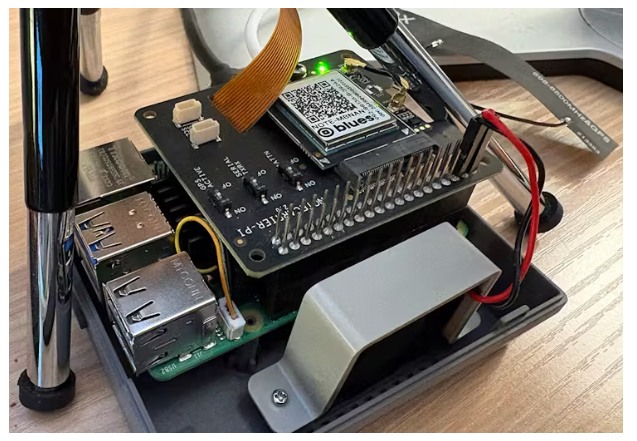

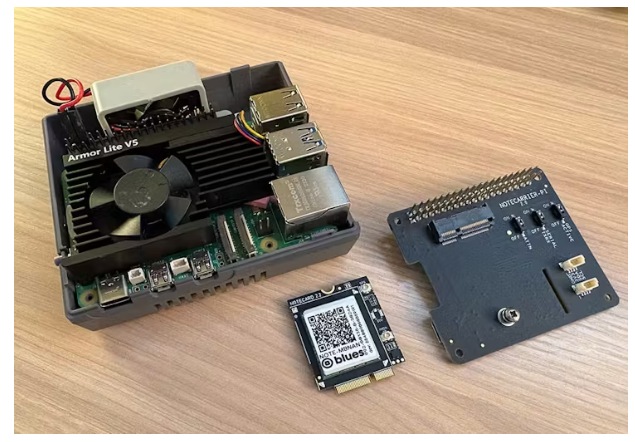

記事卡插到一個叫做記事卡的載體板上。目前使用的是專用于Raspberry Pi兼容的單板計算機，稱為Notecarrier Pi Hat。這個帽子然后通過提供的頭插入樹莓派。

記事卡軟件設置

Notecard的API都是基于json的。這意味著您向Notecard發送(和從Notecard接收)的所有內容都是JSON。例如，要獲得Notecard的GPS位置，您可以使用該卡。位置API:

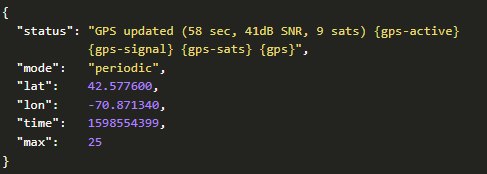

...并以JSON格式返回請求的數據：

但是，在使用Python這樣的語言時，最好使用note-python庫與Notecard進行接口。

在提供的Python腳本中，您將看到發送了幾個命令來配置Notecard以與云通信。讓我們快速瀏覽一下：

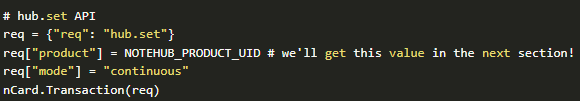

首先，我們使用樞紐。設置API來告訴Notecard在Notehub中使用哪個云項目(是的，我們將在稍后創建一個免費的Notehub項目)：

其次，可選地創建一個模板，有效地為Notecard提供一個“提示”，以便更有效地存儲數據并將數據發送到Notehub。模板API:

被語法弄糊涂了?“異常”和“image_data”旁邊的那些值只是作為提示告訴Notecard異常計數將是2字節帶符號的整數，圖像數據將是字符串(base64編碼的圖像字符串)。

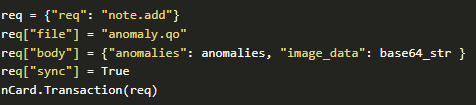

再往下，我們將得到最后一個Notecard命令，那就是筆記。添加API。這將在每次檢測到異常圖像時創建一個注釋(或事件)，并將異常計數(以及前面提到的二進制圖像數據的base64編碼字符串)發送到云：

注意：同樣，請務必查閱該項目的完整源代碼，以便在上下文中更好地理解這些命令。

Notehub云設置

前往notehub。創建您的免費藍調Notehub帳戶。

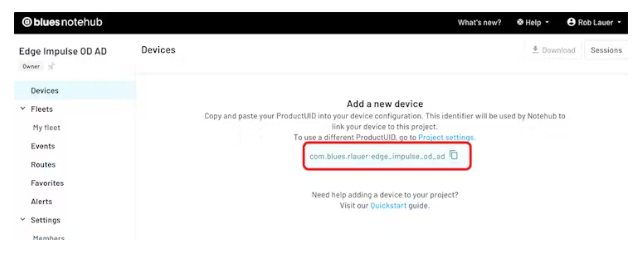

創建您的第一個項目并復制您的全局唯一產品標識符：

這個字符串表示Python腳本中使用的NOTEHUB_PRODUCT_UID的值。

當您使用Notecard和Notehub時，這就是將您的產品連接到云所需要的全部!

運行Python應用

是時候開始談?wù)铝?。如果此時運行Python腳本，它將執行以下操作：

掃描視頻饋送中的物體(磚塊)。

如果發現了磚塊，它將使用第二個ML模型掃描異常情況。

如果在一張圖像中發現足夠多的異常，它將發送一個事件(一個筆記)到Notehub。

事實上，你會看到這些數據開始出現在Notehub：

這很棒，但是我們?nèi)匀蝗鄙倥c我們的云服務的集成，今天的云服務是一個AWS Lambda函數，用于接收來自Notehub的數據，而Twilio + SendGrid用于接收短信和電子郵件通知。

創建AWS Lambda函數

lambda是非常容易創建的云函數，它允許您處理來自任意源的入站數據(從Notehub路由數據的完美候選)。

Lambda函數的完整源代碼可以在GitHub上找到。

我將指出一些關鍵部分：

將圖像保存到S3

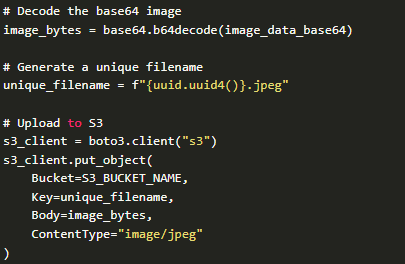

當Notehub將事件路由到Lambda時，我們希望將base64編碼的字符串作為jpeg圖像保存到S3桶中(是的，這意味著您還必須在AWS中設置S3桶)：

然后，我們需要在S3中為該圖像生成一個安全的URL，以便我們可以將其傳遞給Twilio和SendGrid以發出警報：

最后，我們將使用Twilio和SendGrid sdk來發送SMS和電子郵件通知。

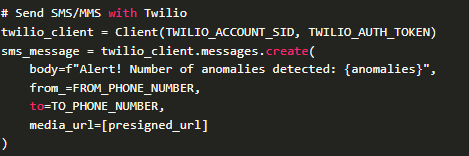

以下是Twilio所需的代碼：

注意：我正在掩蓋設置Twilio和SendGrid帳戶的一些要求。要完成這一步，您將需要兩個服務中的一些密鑰、id和令牌，因此請查看Twilio文檔和SendGrid文檔。

最后，確保部署Lambda函數并從Configuration選項卡復制function URL，因?yàn)槟鷮⒃谙乱徊街杏玫剿?

將數據從Notehub路由到AWS

我們的最后一步(我保證)是在Notehub中配置一條路由，將事件發送給Lambda函數。

返回到Notehub并單擊Routes選項卡。

使用“AWS”選項創建一條新路由：

確保在Type下拉框中選擇Lambda(這是默認的)，并將函數URL粘貼到URL字段中：

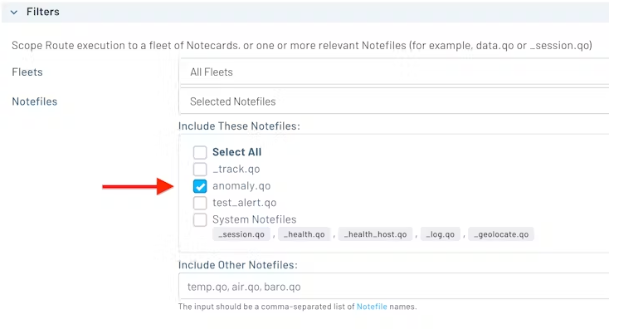

向下滾動一點，確保你的異常。qo選擇Notefile作為唯一將被路由到Lambda函數的Note/事件(否則，來自您的Notecard的所有事件也將被發送到AWS)：

一定要保存路線，這樣你就萬事通了!

回到你的樹莓派，讓我們?cè)俅芜\(yùn)行Python應用程序：

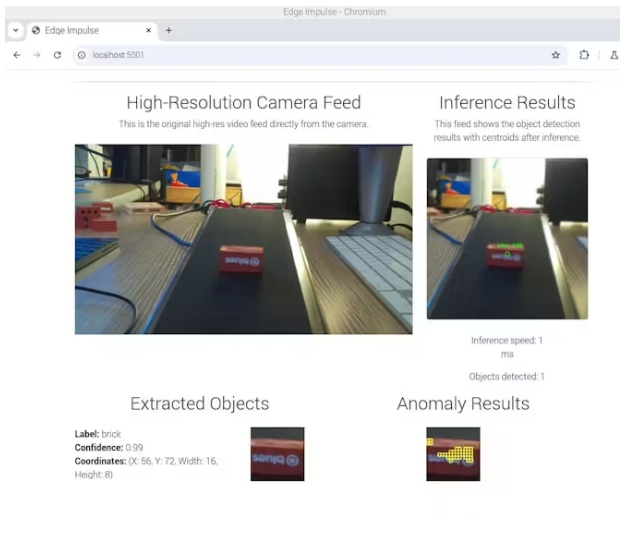

嘗試切換對象的位置，混淆其中的一些，或者以其他方式制造一個“異常”。如果你觀察Pi終端的輸出，你應該會看到檢測到的異常：

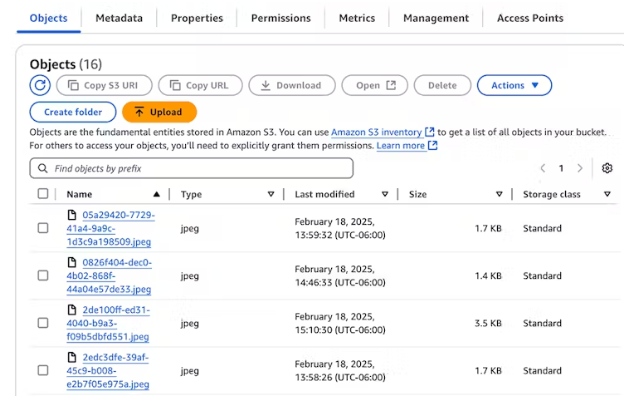

在一個重要的異常檢測后，在幾秒鐘內，你會看到這些事件顯示在Notehub和圖像文件將出現在你的S3桶：

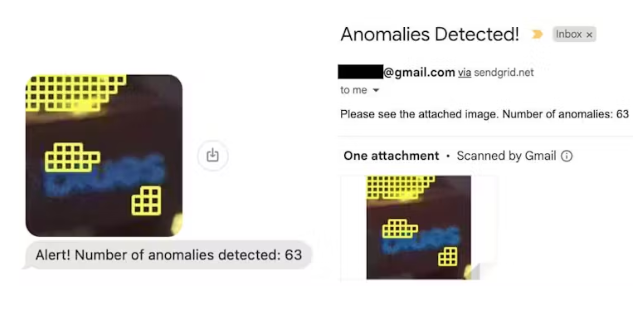

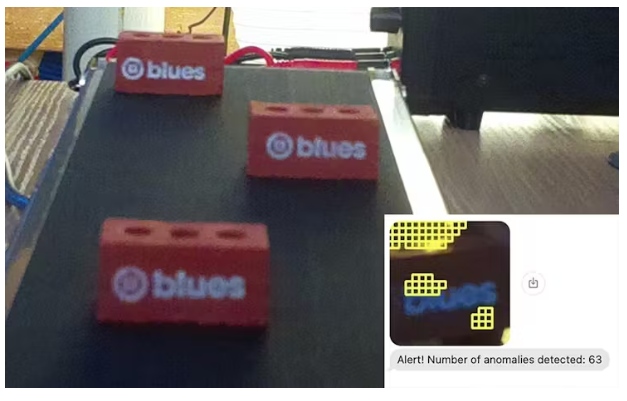

最后，您將看到短信和電子郵件通知，讓您知道檢測到異常情況(以及在對象本身上識別異常的有用圖像!)：

下一個步驟

我希望你能體驗到使用Edge Impulse實現多模型邊緣人工智能解決方案是多么容易，并將其與Blues， AWS和Twilio + SendGrid連接到云。

今天用你自己的Notecard和noteccarrier Pi Hat開始使用Blues(或者如果你想使用基于stm32的微控制器，可以查看Blues Starter Kit for Cell+WiFi)。
