1. 概述

本文將以 MYIR 的 MYC-LD25X 核心模塊及MYD-LD25X開發平臺為例，講解如何使用 STM32CubeMX 來實現Developer package最小系統和外設資源的配置。

2. 修改設備樹(接上一期)

查看生成的Bring up工程空文件的設備樹，CA35的設備樹文件夾，其他的是M33核的工程資料。

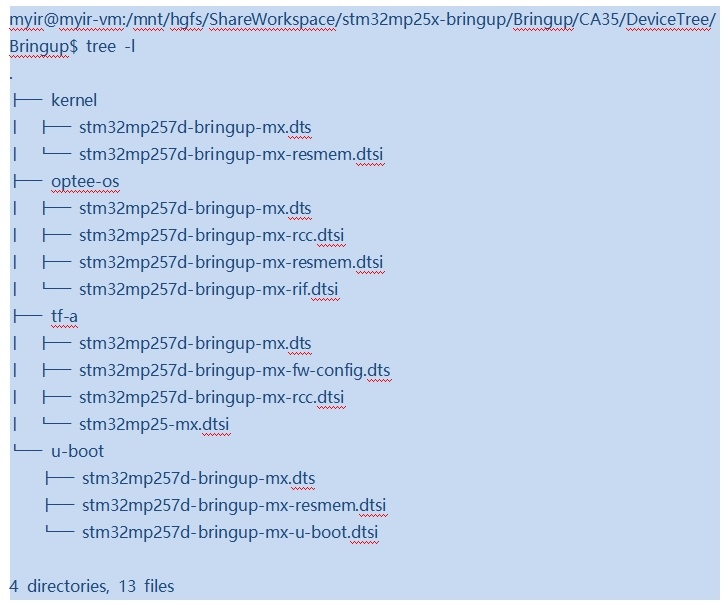

我們可以看到生成的設備樹文件如下

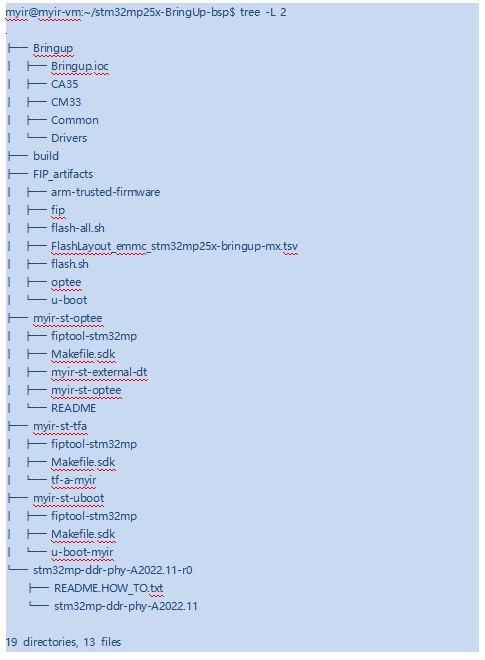

以上的設備樹已經配置了大部分內容的工程，但是工程是還無法全部啟動，我們需要先把設備樹同步到相應的BSP代碼中。

stm32mp25x-BringUp-bsp.tar.gz已拷貝并解壓到虛擬機：/home/myir。

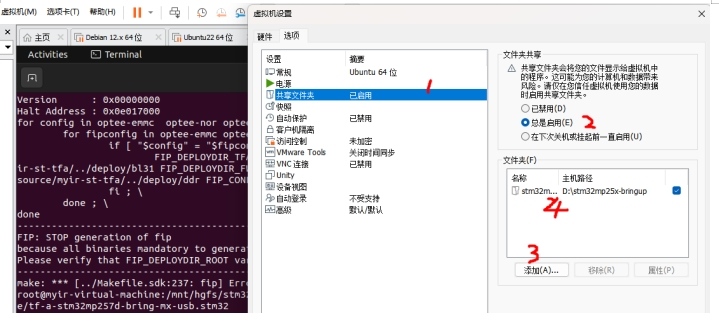

注：windows和ubuntu之間目錄共享

在“虛擬機設置”選項中設置完成后， 啟動虛擬機執行如下命令進行掛載：

sudo 密碼為：123456

在虛擬機的/mnt/hgfs目錄下已經成功掛載上共享的目錄，如未掛載上，可以重新啟動下虛擬機。

/home/myir/目錄為我這邊虛擬機的目錄，實際目錄以自己本機為準。

tf-a設備樹軟鏈接：

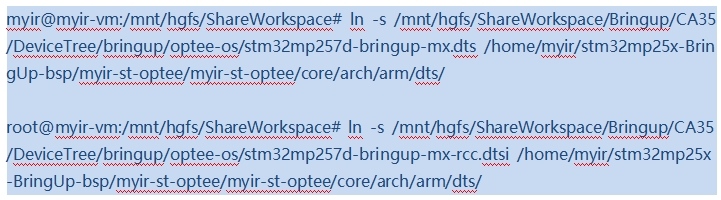

Optee-os設備樹stm32mp257d-bringup-mx.dts和stm32mp257d-bringup-mx-rcc.dtsi軟鏈接：

Optee-os設備樹stm32mp257d-bringup-mx-resmem.dtsi和stm32mp257d-bringup-mx-rif.dtsi直接使用SourceCode壓縮包Optee-os目錄中的文件，可通過軟鏈接或者拷貝的方式放到stm32mp25x-BringUp-bsp/myir-st-optee/myir-st-optee/core/arch/arm/dts/目錄下。

Uboot設備樹軟鏈接：

Kernel設備樹軟鏈接：

Note: STM32CubeMX 的規則是先生成 Kernel 的 dts, 然后將生成的 dts 文件拷貝到 u-boot 目錄下，也就是說 u-boot 的設備樹 stm32mp257d-bringup-mx.dts 是從 kernel 目錄拷貝過來的，所以在 U-Boot 階段修改設備樹，添加 User code 時，請同步修改 kernel 的設備樹或者將修改好的設備樹拷貝到 Kernel 目錄，防止下次使用 CubeMX 生成設備樹的時候，u-boot 部分的修改被 kernel 未修改的設備樹覆蓋。

2.1. 配置和編譯TF-A

需要手動添加 TF-A 階段的串口配置的 user code. 使用文本編輯工具打開生成的 打開 TF-A 設備樹(Bringup\CA35\DeviceTree\Bringup\tf-a\stm32mp257d-bringup-mx.dts)

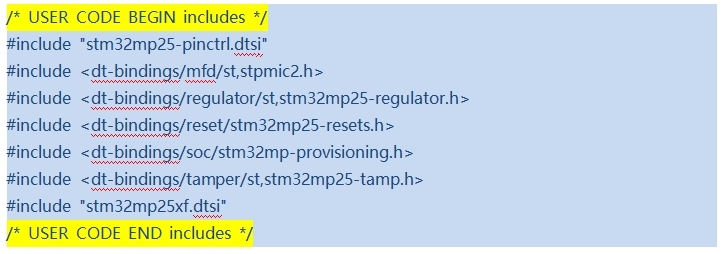

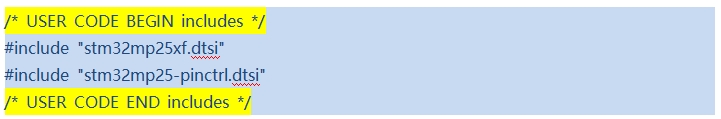

添加頭文件

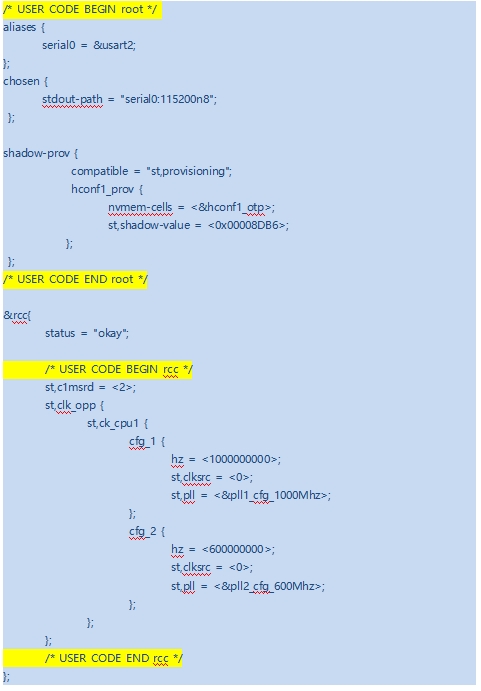

在”USER CODE BEGIN root”位置添加”chosen”和”aliases”節點：

增加PMIC配置

使用文本編輯工具打開生成的 打開 TF-A 設備樹(Bringup\CA35\DeviceTree\Bringup\tf-a\stm32mp257d-bringup-mx-fw-config.dts)

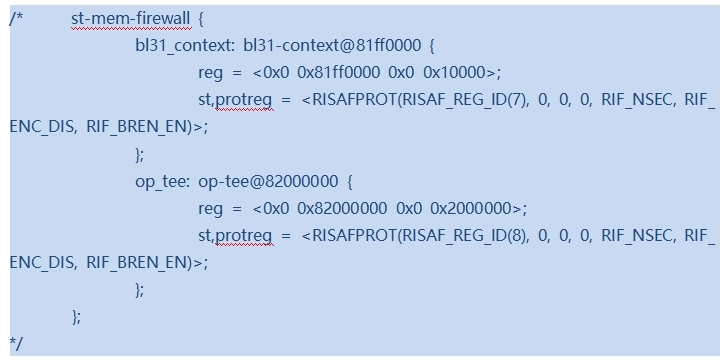

本次配置不涉及防火墻內容，因此屏蔽如下內容：

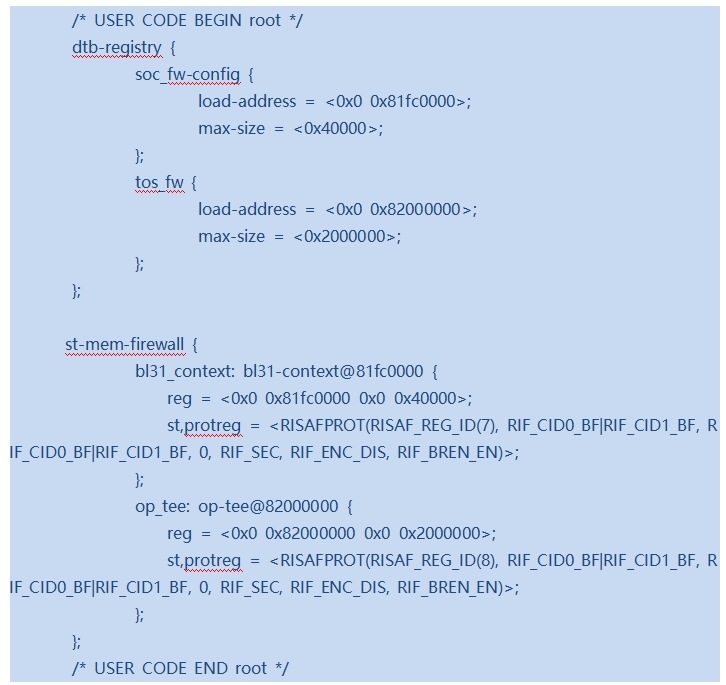

新增如下內容：

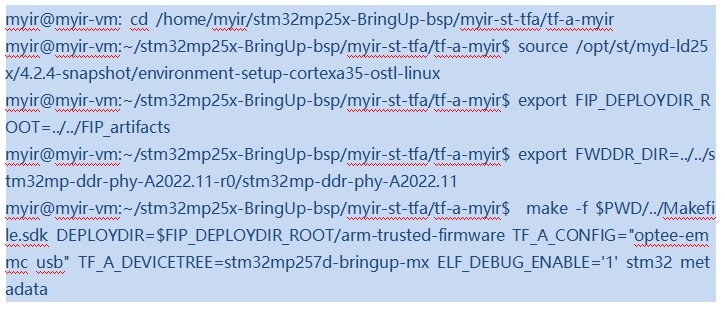

以上已完成配置，就可以進行TF-A的單獨編譯。

注：已將上述TF-A單獨編譯的命令存放在/home/myir/stm32mp25x-BringUp-bsp/myir-st-tfa/tf-a-myir/build.sh

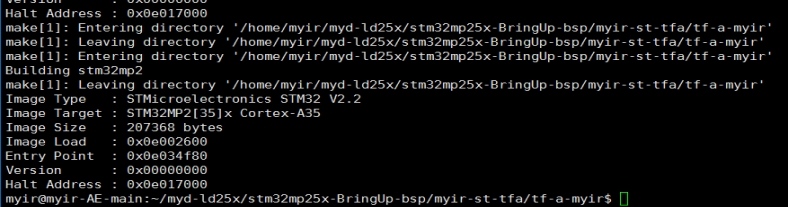

編譯完成：

2.2. 配置與編譯Optee-OS

現在進行OP-TEE的配置編譯，首先需要在設備樹中添加串口 UART 以及 PWR 相關的配置：

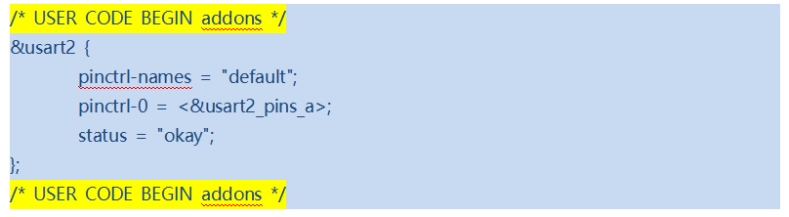

串口部分配置：

在之前 STM32CubeMX 配置串口的過程中，UART 的配置是沒辦法在 OP-TEE 中使能的，也就是說 OP-TEE 的設備樹中沒有任何關于串口的配置，包括 UART 節點以及引腳，這些都需 要我們手動添加上去：

(Bringup\CA35\DeviceTree\Bringup\optee-os\stm32mp257d-bringup-mx.dts)

添加pin腳定義

使用是 PMIC，那么 VDD_CPU 的配置需要包含在 PMIC 中，所以同樣的建議 copy tf-a里的配置，增加到I2C7的設備樹里。

增加CPU電源配置

在上一章節中提到stm32mp257d-bringup-mx-resmem.dtsi 和 stm32mp257d-bringup-mx-rif.dtsi 直接使用 SourceCode 壓縮包 Optee-os 目錄中的文件，如果還未拷貝，需要將其通過軟鏈接或者拷貝的方式放到stm32mp25x-BringUp-bsp/myir-st-optee/myir-st-optee/core/arch/arm/dts/目錄下。

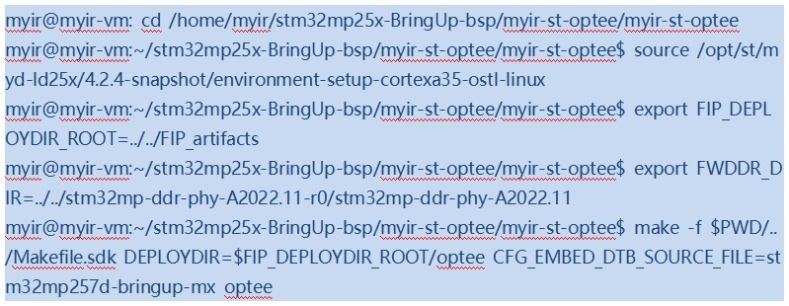

編譯 Optee

注：已將上述Optee單獨編譯的命令存放在/home/myir/stm32mp25x-BringUp-bsp/myir-st-optee/myir-st-optee/build.sh

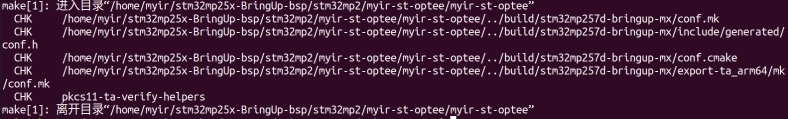

可以看到已經生成了bin文件

2.3. 配置和編譯Uboot

已同樣的方式進行手動添加uboot的設備樹的一些配置，使用編輯工具打開uboot下的(Bringup\CA35\DeviceTree\Bringup\u-boot\stm32mp257d-bringup-mx.dts)

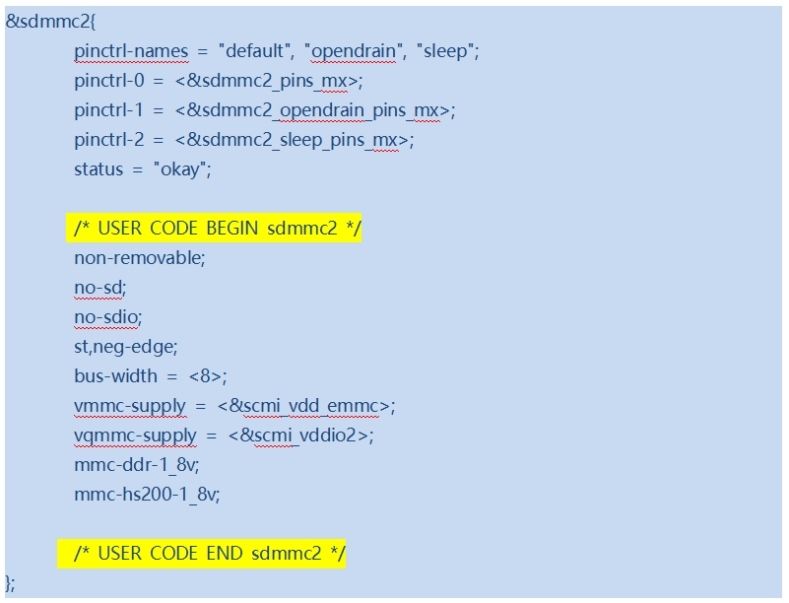

需要增加eMMC的配置

添加USB配置，后續用于刷機

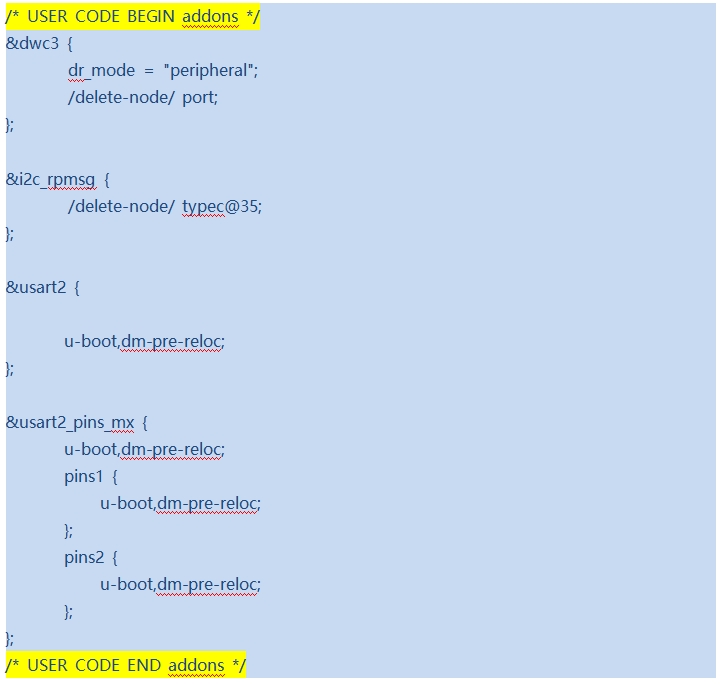

使用編輯工具打開uboot下的(Bringup\CA35\DeviceTree\Bringup\u-boot\stm32mp257d-bringup-mx-u-boot.dtsi)

PMIC配置與tf-a一樣，這里略寫。

修改完成后，編譯 U-Boot

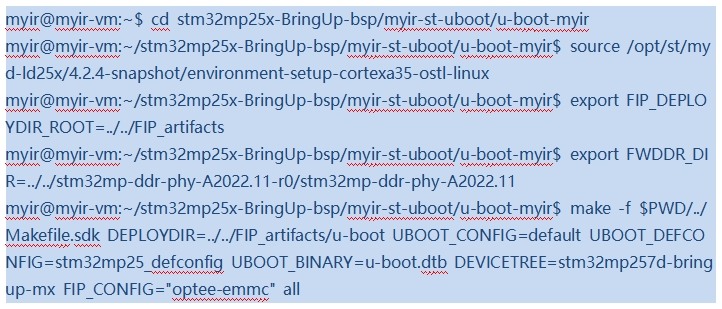

注：已將上述uboot單獨編譯的命令存放在/home/myir/stm32mp25x-BringUp-bsp/myir-st-uboot/u-boot-myir/build.sh

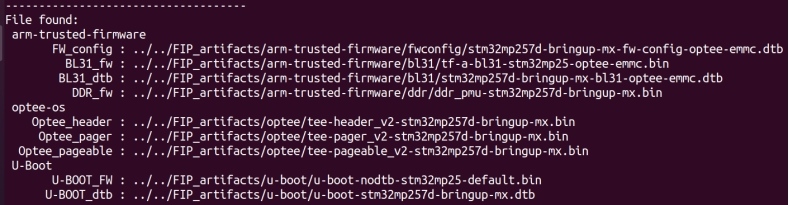

編譯完成后生成fip文件在定義的FIP_artifacts文件夾下，如下圖所示：
