近日，全球領先的高壓集成電路供應商Power Integrations（以下簡稱“PI”）推出了一套專為無刷直流電機（BLDC）驅動設計而開發的軟件包——MotorXpert? v3.0。該軟件與PI公司的BridgeSwitch?電機驅動器IC搭配使用，能夠?qū)崿F(xiàn)對高效單相和三相無刷直流逆變器的配置、控制和檢測。

MotorXpert? v3.0的發布，標志著電機驅動設計領域的一次重大突破，尤其是在無分流檢測電路和無傳感器磁場定向控制（FOC）技術方面的創新，為電機工程師提供了更高效、更靈活的設計工具。

設計挑戰下，MotorXpert? v3.0應運而生

近年來，隨著全球?qū)δ茉葱实囊笕找嫣岣?，無刷直流電機（BLDC）的應用范圍不斷擴大。BLDC電機因其高效率、低噪音和長壽命等優點，廣泛應用于家電、工業設備、汽車和暖通空調（HVAC）等領域。然而，BLDC電機的設計復雜性也帶來了諸多挑戰，尤其是在電機控制算法的實現和調試方面。

據PI公司技術培訓經理Jason Yan介紹，當前全球各地的能效標準正在不斷提高，比如歐盟計劃到2035年節省200億美元的能耗，家電標識要求洗碗機的效率提升30%，并且自2025年起待機功耗必須小于300mW。同時，印度也在推動吊扇應用的能耗節省50%，目前印度家庭中約有8億臺吊扇在使用，這些吊扇大多使用低效率的單相感應電機。另外，用戶對家電的期望也在不斷提高，他們希望家電工作起來更加安靜，暖通空調的氣流能夠精確控制，并且家電的宕機時間更短。

這些需求推動了BLDC電機技術的快速發展，同時也對電機驅動設計工具提出了更高的要求。而此次PI發布的MotorXpert? v3.0，正是為了應對上述挑戰。

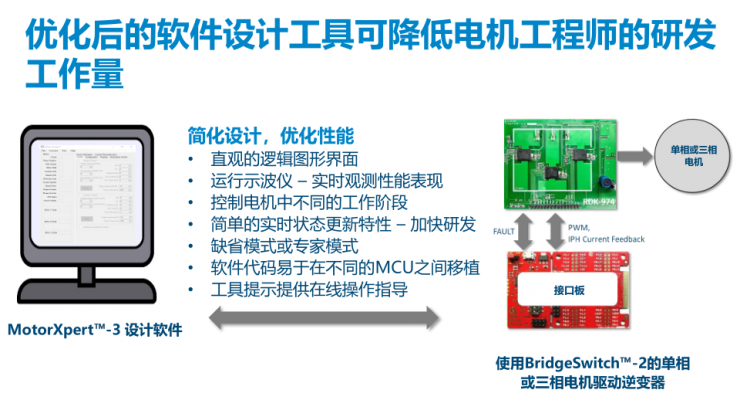

據悉，該軟件主要包括三個部分：一是內嵌于本地MCU或DSP上的復雜數學算法可以利用BridgeSwitch IC的信息構建生成精確的反饋信號，進而實現對開關模式的實時控制；二是主機端應用程序可對逆變器的操作進行編譯，并以明確的格式顯示關鍵數據，供工程分析使用；三是簡單易用的控制界面允許開發工程師進行各種試驗，以快速完成最終產品定型。

四大創新功能，讓BLDC驅動設計更加簡單

MotorXpert? v3.0之所以能夠顯著簡化BLDC電機的設計和調試過程，主要得益于以下幾個創新功能的加持：

一是，無分流檢測電路和無傳感器磁場定向控制（FOC）技術。傳統的BLDC電機驅動設計通常需要使用分流電阻或霍爾傳感器來檢測電機電流和位置，這些額外的元件不僅增加了系統成本，還降低了系統的可靠性。而MotorXpert? v3.0通過無分流檢測電路和無傳感器FOC技術，消除了對這些額外元件的需求，降低了系統的功耗和成本，從而簡化了設計，并提高了系統的可靠性。

二是，高級調制方式和無條件啟動。MotorXpert? v3.0引入了兩相調制方式，特別適用于高溫環境下的應用，如熱水循環泵。新的調制方式可以將逆變器開關損耗降低33%，從而提高了系統的效率。此外，該軟件還支持在任何負載條件下的無條件啟動，確保了電機在各種工況下的可靠運行。

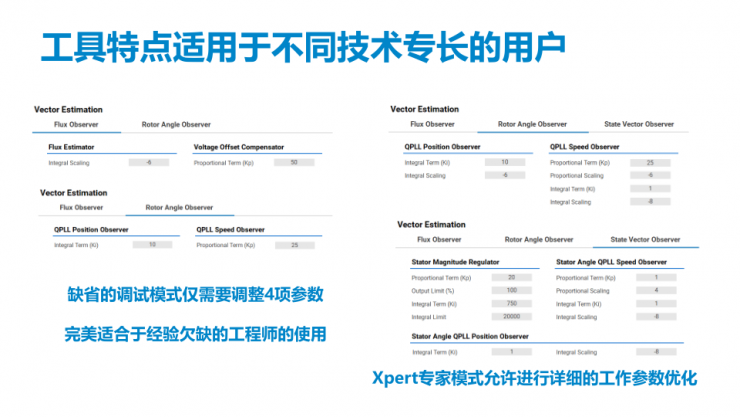

三是，圖形用戶界面和調試工具。MotorXpert? v3.0的主機端應用程序提供了直觀的圖形用戶界面（GUI），集成了PI公司的數字示波器可視化工具，開發人員可以通過該界面輕松設計和配置參數，并實時觀測電機的工作波形。參數工具提示和精調助手進一步加快了開發進程，使得電機調試變得更加高效。

四是，支持多種MCU和代碼移植。MotorXpert? v3.0最大的特點就是可以與任何微控制器單元（MCU）搭配使用，并提供了完善的軟件代碼移植指南，簡化了對不同MCU的支持。該軟件包按照MISRA標準以通用的C語言工具實現，確保了代碼的可移植性和可維護性。

不只是設計工具，還是開發者的“伙伴”

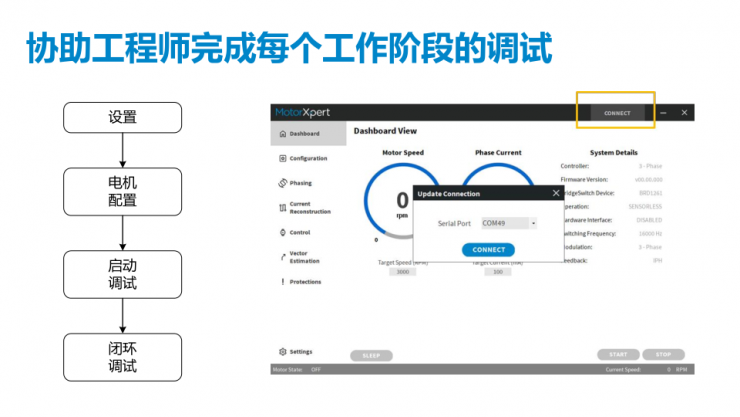

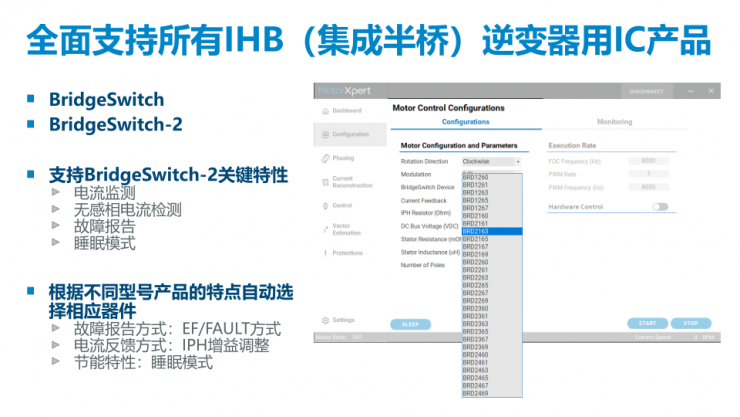

為了進一步說明該軟件的功能與優勢，Jason Yan還展示了MotorXpert? v3.0的圖形用戶界面，演示了如何通過該界面進行電機參數的配置和調試，并介紹了MotorXpert? v3.0的代碼移植功能。

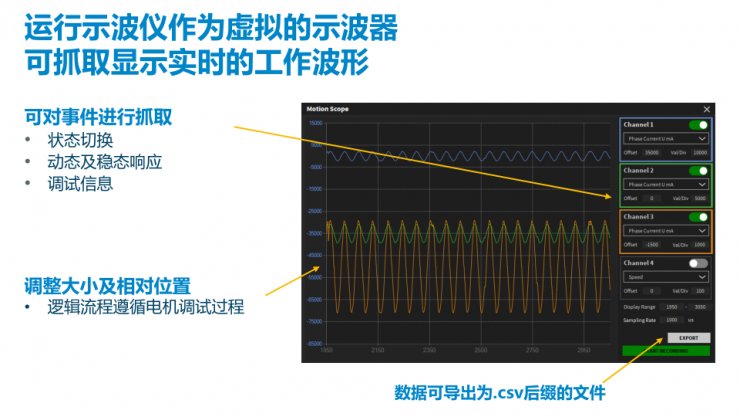

在介紹的過程中，Jason Yan多次強調，這套軟件不僅簡化了電機驅動的設計流程，還通過其直觀的圖形用戶界面和強大的調試工具，顯著縮短了開發時間。特別是軟件中的波形可視化工具，可以實時顯示電機的工作波形，幫助開發人員快速定位和解決問題。同時，該軟件包還支持多種MCU，并提供了詳細的代碼移植指南，使得開發人員可以輕松將代碼移植到不同的硬件平臺上。

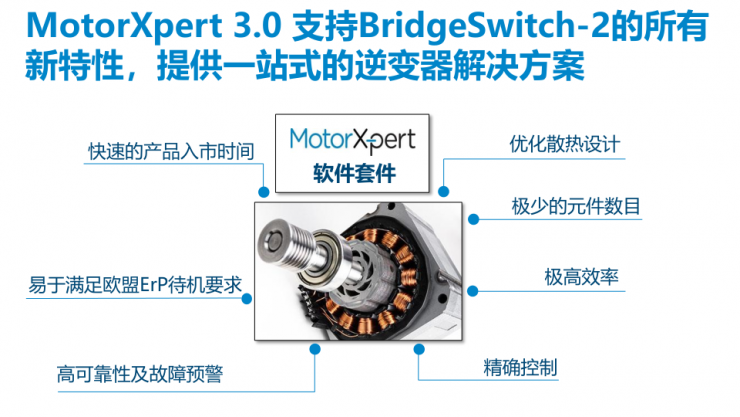

基于以上功能和優勢，MotorXpert? v3.0在與BridgeSwitch IC搭配使用時，可以為多種應用場景提供高效的解決方案。無論在家電、汽車等領域，還是工業控制等其他應用中，MotorXpert? v3.0都能通過其無傳感器FOC技術和高級調制方式，顯著提高系統的效率和可靠性。例如，在熱水循環泵等高溫環境下，兩相調制方式可以有效降低逆變器的開關損耗，從而減少對散熱器和外殼的成本要求。

值得一提的是，MotorXpert? v3.0可以通過最終用戶許可協議免費使用。該套軟件包括快速入門指南、軟件手冊、MCU軟件代碼移植指南、單相和三相軟件庫，以及視頻教程。無論是剛剛?cè)胄械男率?，還是經驗豐富的資深設計師，MotorXpert? v3.0都能為他們提供高效、靈活的設計工具，滿足包括簡化設計流程、提升性能、降低能耗，以及提供直觀的操作界面等在內的多種需求，從而助力他們快速實現產品上市。

結 語

總之，PI發布的MotorXpert? v3.0通過無分流檢測電路、無傳感器FOC技術、高級調制方式和直觀的圖形用戶界面，顯著簡化了電機驅動的設計和調試過程，并提高了系統的效率和可靠性。

未來，隨著全球?qū)δ茉葱实囊蟛粩嗵岣撸@套軟件無疑將為BLDC電機驅動設計帶來革命性變化。
