通過遵循本指南，了解使用Adafruit IO在CircuitPython上使用W5100S-EVB-Pico2的基礎知識。

學習使用W5100S-EVB-Pico 2一開始可能會讓人望而生畏，但使用它實際上非常簡單。此外，MicroPython和CircuitPython等平臺使得在其上開發項目變得非常容易。

在這個項目中，您將學習使用W5100S-EVB-Pico 2的基礎知識，以及如何使用Adafruit IO在CircuitPython上使用它，基于一個簡單的LED程序，通過向上或向下移動操縱桿或使用Adafruit IO的控制器依次打開或關閉燈。

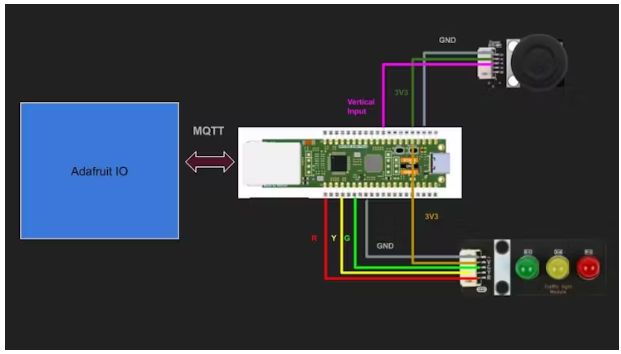

首先，讓我們從連接圖和Adafruit IO的在線用戶界面開始。

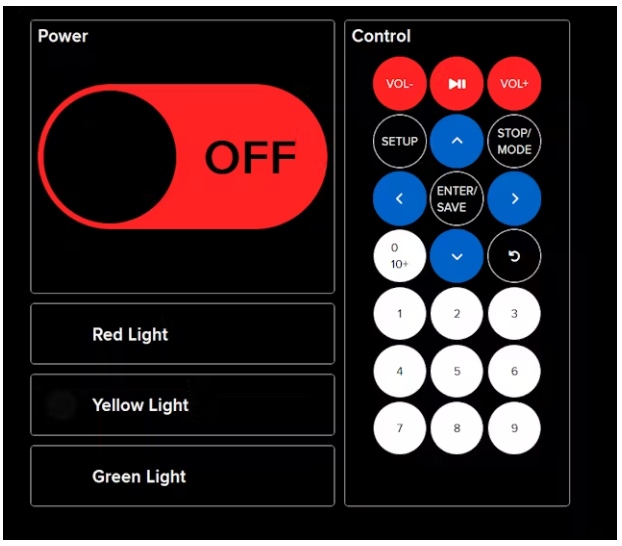

以上是我的項目結構和用戶界面。

這個項目真的很簡單。在游戲板上，你可以通過向上移動操縱桿將燈光從紅色變?yōu)榫G色，向下移動操縱桿，燈光將從綠色變?yōu)榧t色。同時，在控制器上按向上鍵，燈由紅色變?yōu)榫G色，按向下鍵，燈由綠色變?yōu)榧t色，燈由綠色變?yōu)榧t色。

用戶界面還將在電源切換按鈕下方顯示哪些燈已經打開或關閉。

設置板

在開發項目之前，我們需要配置該塊以與CircuitPython兼容。進入CircuitPython下載頁面，搜索W5100-EVB-Pico 2并將UF2文件下載到本地計算機上。

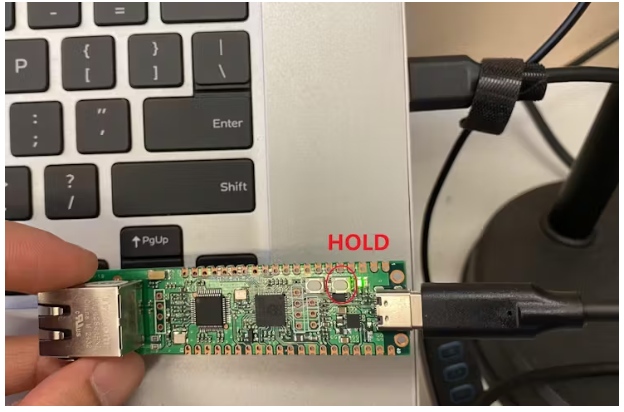

通過按住BOOTLEG按鈕將您的電路板與PC連接并連接到PC。

將UF2文件拖到單板的驅動器上。

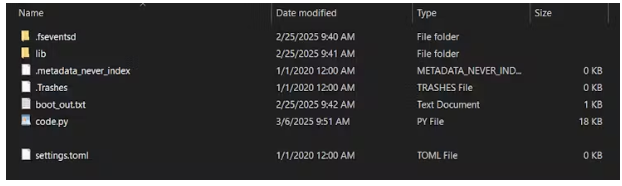

您的板子現在應該包含這些文件。

您現在可以根據連接圖連接模塊，也可以用以太網電纜連接路由器。

設置用戶界面

讓我們從制作用戶界面開始。

去Adafruit的網站，以用戶身份登錄/注冊。

登錄后，進入他們的IO頁面。

找到網頁頂部的提要頁面，創建5個提要，它們是

?電源

?控制器

?紅色

?綠色

?藍色

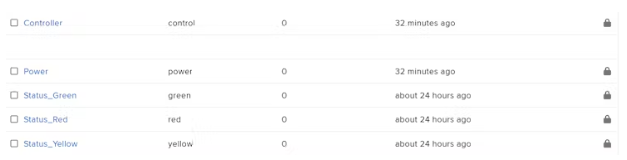

第一列是提要的名稱。第二列是提要的關鍵。第三列是最近推送到提要的值。

該密鑰用于評估板和接口之間的數據傳輸。這些提要中的值影響用戶界面的狀態或評估板的狀態。

您可以通過單擊提要并按提要信息來更改名稱或鍵。

接下來，轉到儀表板選項卡。

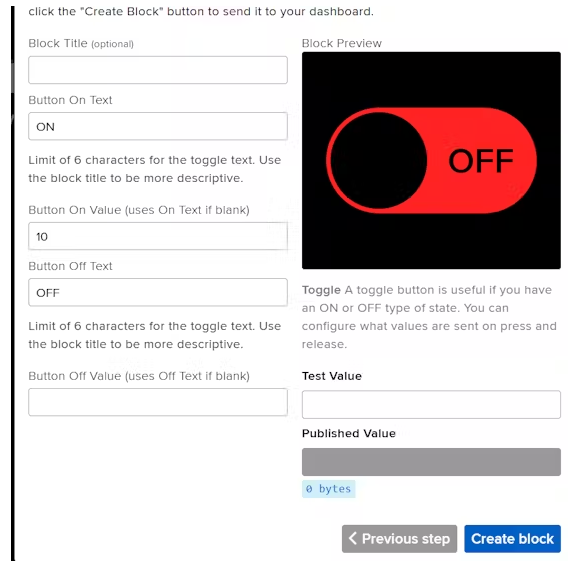

添加一個按鈕塊，并將其與電源綁定。

將“開啟值”設置為1，“關閉值”設置為0。

這意味著當提要中的值更新為1時，該塊將切換到On狀態。如果該值不等于1，則該塊將處于關閉狀態。

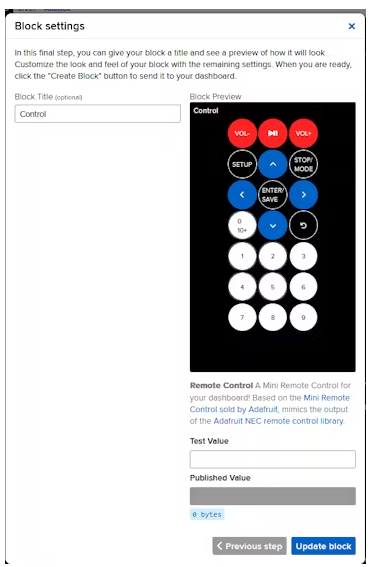

接下來，創建一個控制器塊并將其與控件提要綁定。

按預覽選項卡上的按鈕查看控制器上的每個值。

我們將使用的唯一兩個按鈕是UP和DOWN按鈕，它們對應的值是5和13。

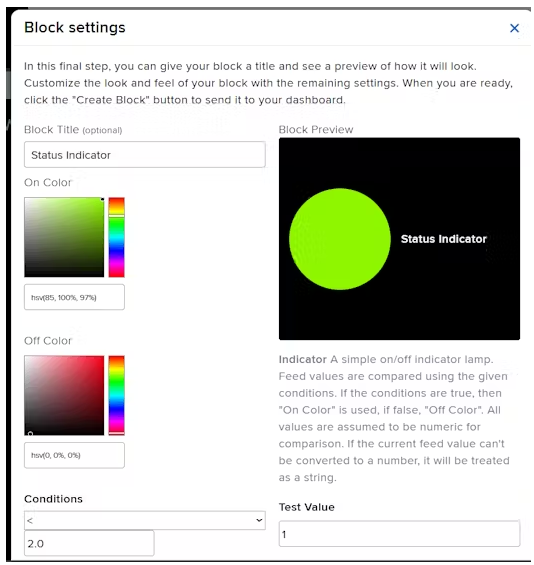

最后，為每種顏色制作三個指示塊，并分別綁定顏色饋送。

將標題和On顏色更改為已綁定到的顏色提要。將條件設置為等于1.0，這樣只有值1才會打開指示塊。

根據需要配置塊的位置。

完成接口的設置。

編碼前的準備

在編寫項目代碼之前，我們仍然需要下載庫來幫助我們更容易地開發項目。

進入CircuitPython的庫頁面，將包含MPY庫的bundle zip文件夾下載到您的計算機上。

將這5個文件解壓到電路板的lib文件夾中。

1. adafruit_io

2. adafruit_miniqtt

3. adafruit_wiznet5k

4. adafruit_connection_manager

5. adafruit_requests

接下來，在lib文件夾中創建一個名為secrets.py的文本文件。

轉到此鏈接并將JSON代碼粘貼到文本文件中。

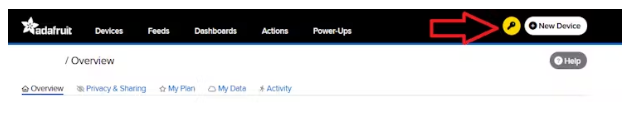

找到你的名字和令牌去Adafruit IO和按下鍵選項卡在頁面的右上角。

將aio_name和aio_key粘貼到secrets.py文件中。JSON中的其他變量可以忽略，因為我們不會在這個項目中使用它們。

在CircuitPython上編碼

讓我們開始使用CircuitPython上的web編輯器編寫項目代碼。

轉到CircuitPython的代碼編輯器，并記住將電路板連接到計算機上。

按connect選項卡，選擇您的設備并在代碼編輯器上打開code.py。

必需的庫

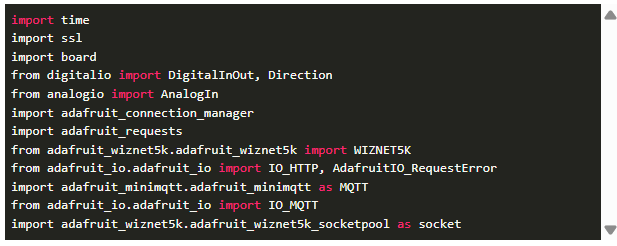

首先將庫導入到文件中。

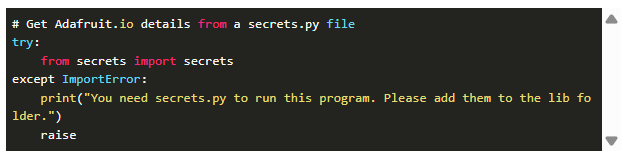

記住，在使用Adafruit接口之前，我們還需要這個secrets.py文件，所以讓我們使用下面的代碼來檢查lib文件夾是否包含這個文件。

如果沒有secrets.py文件，程序將在執行主代碼之前立即終止。

模塊和單板端口設置

接下來，讓我們用模塊設置板的端口。

根據連接圖，我將搖臂模塊的垂直組件連接到GP26上，綠、黃、紅燈分別連接到GP11、13、15上。

首先，讓我們初始化GP26的引腳。

由于我們的Rocker模塊是一個模擬信號模塊，我們使用CircuitPython的AnalogIn函數將引腳26設置為對板的模擬輸入。

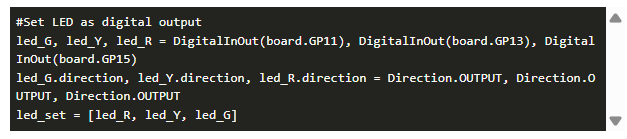

對于紅綠燈模塊，模塊將接收GP11、gp13和gp15的數字信號，打開模塊上各自的信號燈。因此，我們可以使用CircuitPython的DigitalInOut函數將端口設置為數字信號。我們還需要將方向更改為OUTPUT。

為了按順序打開燈，我們還需要創建一個列表，以紅色、黃色和綠色的順序存儲3盞燈。

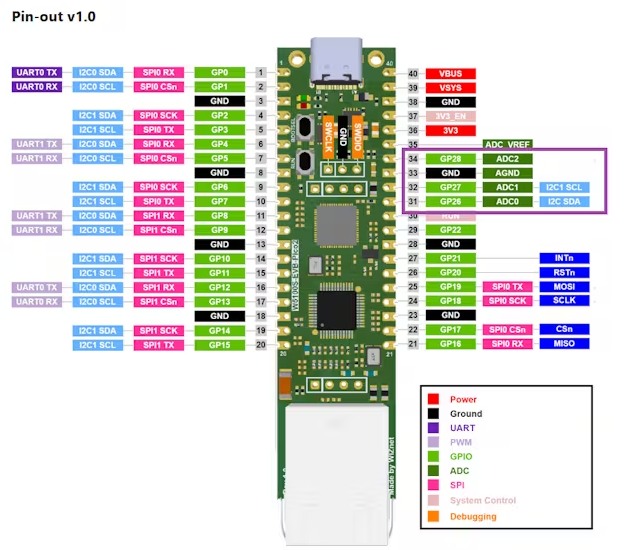

旁注：在W5100S-EVB-Pico 2中，有用于模擬信號和數字信號的端口。您可以參考以下圖片或訪問Wiznet的官方網站來查找ADC端口

以太網連接

接下來，讓我們使用該板的以太網功能。

首先將SPI接口Pin與CircuitPython連接。

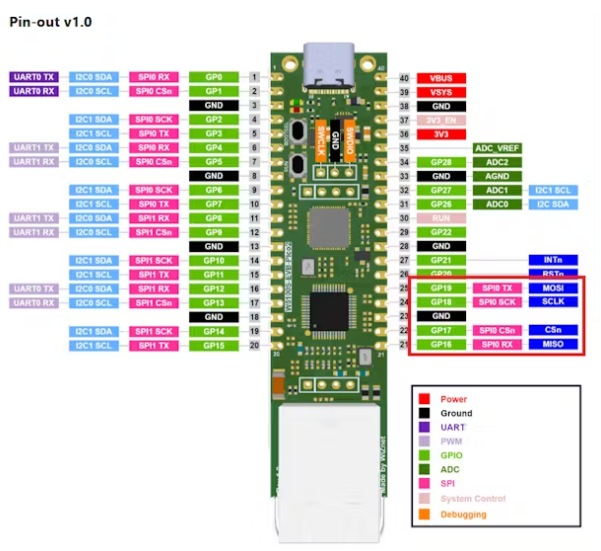

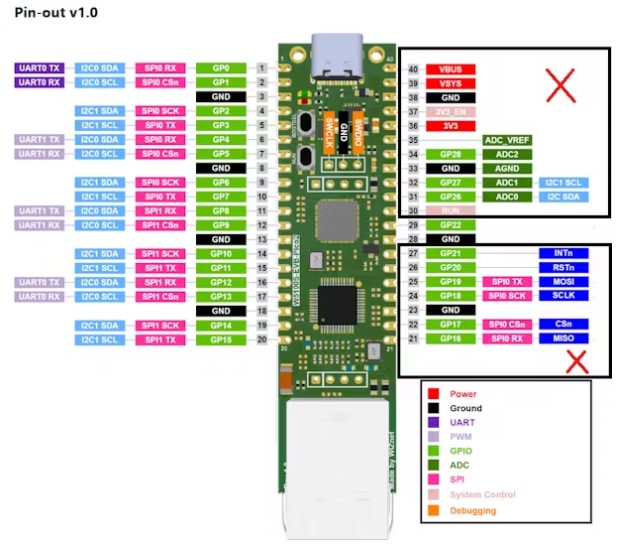

對于電路板的特定引腳，您可以查看Wiznet官方網站提供的這張圖表。

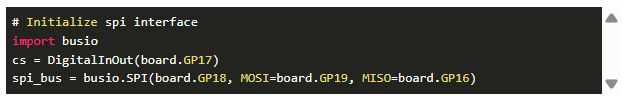

正如您所看到的，引腳16-19對板的SPI接口有特定的用途。使用以下代碼設置SPI接口。

使用adafruit.wiznet5k提供的WIZNET5K功能將它們組合為以太網接口。查看Github頁面了解更多信息。

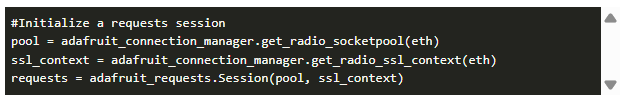

接下來，要使用HTTP連接到萬維網，我們需要為以太網接口設置一個請求會話。我們可以使用下面的代碼初始化SSL請求會話。

請求會話是為HTTP請求保留的。我們可以注釋這一行。

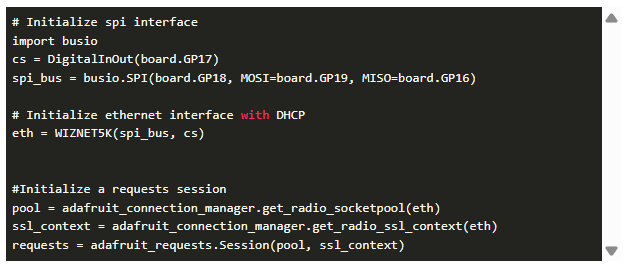

以太網接口的最終部分如下：

MQTT通信集

讓我們開始將我們的板制作成一個MQTT客戶機，準備好偵聽Adafruit IO消息。

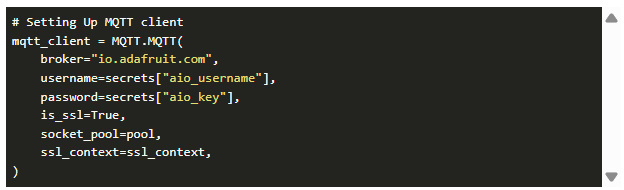

我們可以用這個函數來設置客戶機。

在MQTT內部。MQTT函數，在使用該函數之前需要填寫幾個參數。

參考Adafruit的MQTT API網站，您可以在MQTT Connection Details小節的HOST Name中找到broker的參數。當我們將用戶身份驗證信息存儲在secrets.py文件中時，我們可以簡單地從secrets JSON中獲取這些信息并加載到MQTT函數中。將is_ssl設置為True允許我們連接到8883端口上的Adafruit MQTT Api。最后，我們通過引用前面的代碼為MQTT客戶機設置池和上下文。

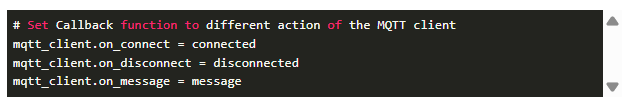

當我們設置客戶機時，我們需要為客戶機的不同用途創建回調函數。

在這個項目中，我們想做回調函數，當客戶端連接，斷開或接收/發送消息。

連接功能

這個函數在我們第一次連接到Adafruit IO服務器時被調用。當我們連接到功能時，我們應該訂閱電源饋送和控制器饋送。

訂閱提要將允許在該提要中更新的任何消息觸發您的消息功能。每當您從訂閱的提要收到消息時，程序就會執行此操作。

在CircuitPython中，你可以使用client.subscribe("some_topic")來訂閱物聯網平臺上的任何主題/提要。

但是，不同的平臺可能需要不同的主題格式。因此，我們需要檢查網站的MQTT API頁面，以便查找主題的格式。

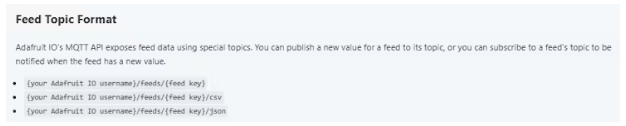

您可以在Adafruit的MQTT API頁面中找到MQTT API主題格式。

如上所示，主題格式為的形式

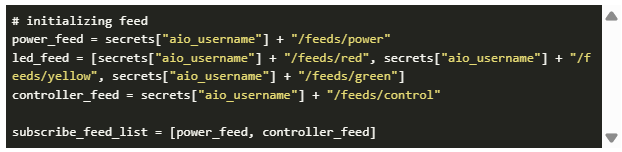

因此，讓我們將電源和控制器提要設置為可訂閱的主題，因為我們希望電源和控制器提要上的任何更新都能觸發影響程序的消息函數。

將這兩個主題放入一個名為subscribe_feed_list的列表中。

我們還需要為3個LED燈設置主題，因為我們也將使用此格式將數據發布到這些主題。

將3個LED主題放入紅色，黃色和綠色的順序列表中，因為我們要按順序發布到這些主題。

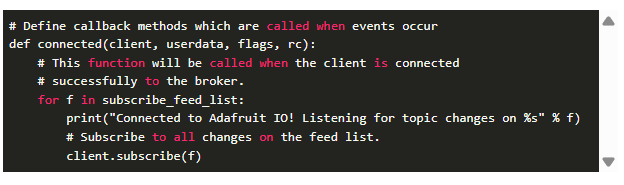

最后，在Connected函數中，我們運行for循環來訂閱兩個提要。

斷開功能

當我們從MQTT服務器斷開連接時，將調用該函數。

在這個項目中，我只是添加了一條print語句來通知用戶客戶端已經在終端中成功斷開連接。

消息函數

當訂閱的主題中有任何更新時，將調用此函數。

由于訂閱了兩個不同的主題，因此首先需要確定哪個主題觸發了消息函數。

讓我們首先在接收到有關電源主題的更新時定義該函數。

啟動設備后，電源按鈕將切換為打開狀態。正如我們之前設計的電源開關在輸入值為1時打開一樣，我們將在這3個函數之外發布一個值為1的電源開關，以通知接口我們已經打開了設備。

在界面中，用戶可以將電源開關切換到關閉狀態。這將導致feed值更新為0，此時應該關閉機器。

因此，我們希望獲得電源饋送的最新值，并確定我們的程序是否停止。

在這段代碼中，我們使用global關鍵字允許將這個局部函數更改為位于該函數外部的power變量。然后根據功率開關的最新值將功率設置為True或False，該值在1和0之間變化。

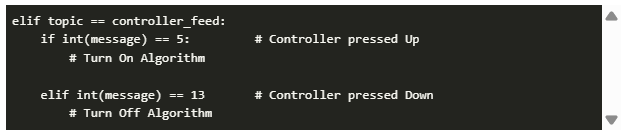

接下來，讓我們在接收到控制器主題的更新時定義該函數。

當用戶按下控制器塊上的任何按鈕時，將在控制器提要中發布一個值。在我們的項目中，因為我們只使用UP和DOWN按鈕，所以我們的函數只需要處理這兩個值，即值5表示UP，值13表示DOWN。

在下一節中，我將分別解釋打開和關閉燈的算法。

打開燈的算法

在開燈之前，我們需要先處理最大的情況，即如果所有的燈都開著，我們不能繼續增加要開的燈的數量。

為了跟蹤打開的燈的數量，我使用了一個名為current_light_on_pos的變量來跟蹤已打開的當前LED位置的位置。

也就是說，位置0是指只有紅燈亮，位置1是指紅黃燈都亮，位置2是指所有燈都亮。在current_light_on_pos中還包含并初始化了一個額外的位置-1，它指的是所有的燈都關閉了。

因此，如果current_light_on_pos的值為2，則表示不能再打開燈了，因此我們從終端通知用戶不能再打開燈了。

在處理了最大值情況之后，讓我們繼續討論開燈的函數。

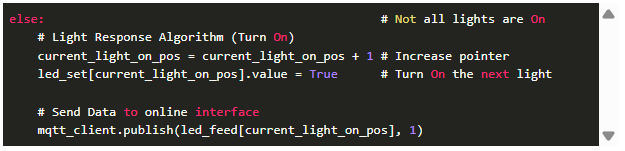

當我們按下控制器上的UP按鈕時，我們應該首先將current_light_on_pos增加1，并通過使用led_set[current_light_on_pos]在新位置上打開列表內的燈。value = True。最后，我們將值1發布到Adafruit IO到相應的顏色主題，因為我們希望界面顯示已打開的顏色。

關掉燈的算法

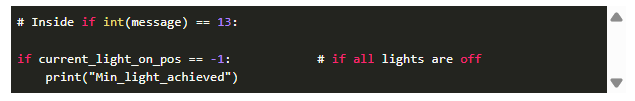

同樣，讓我們先處理最小情況，也就是所有燈都關閉的情況。

如果current_light_on_pos中的值為-1，則表示所有的燈都關閉了。因此，我們需要通知用戶，我們不能在終端關閉更多的燈。

在處理了最小情況之后，讓我們繼續討論關燈的函數。

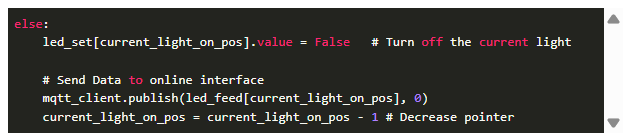

當我們按下控制器上的DOWN按鈕時，我們應該首先通過led_set[current_light_on_pos]關閉列表中current_light_on_pos處的燈。value = False，并將值0發布到Adafruit IO對應的色源。最后，我們將current_light_on_pos減1，以更新當前已打開的燈的最新位置。

最后，由于我們將更改current_light_on_pos的值和led_set中的值，我們需要在函數中使用global關鍵字設置它們。

這就完成了MQTT客戶機的消息功能。

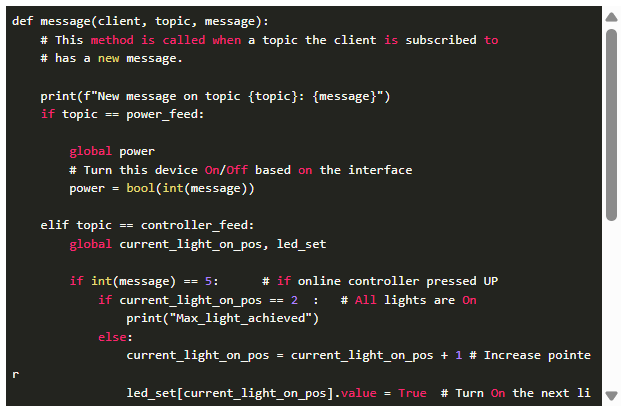

全消息功能：

主程序

現在讓我們完成主板將要運行的主程序。

我們首先初始化程序中要使用的剩余變量。

power變量被用作while循環的條件，以保持主程序的運行，直到power變?yōu)镕alse(即從在線界面關閉)。我們還應該初始化消息變量，以便在客戶機中使用。消息的功能。

接下來，讓我們將定義的MQTT客戶機連接到MQTT服務器，即Adafruit IO。

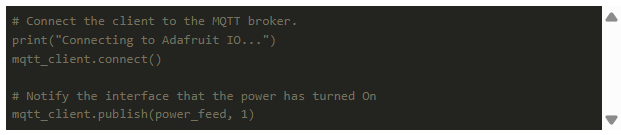

只需使用MQTT.connect()函數連接到服務器，這將同時觸發我們前面定義的MQTT.connected()函數。同時，我們將值1發布到Adafruit IO，以將電源開關更改為On狀態。

讓我們?yōu)槌绦蚓帉憌hile循環。這個while循環將一直運行，直到power變量變?yōu)镕alse。在while循環內部，為了維護與MQTT服務器的連接，我們需要使用MQTT.loop()。

對于while循環內的函數。我們希望搖臂模塊的輸入打開或關閉燈。讓我們定義read_Vertical = Dir_Vertical這個值。用于存儲操縱桿垂直值的當前值。然后，我們簡單地使用我們之前定義的相同的光響應算法，但使用不同的條件來觸發燈亮和關燈功能。

您可以為代碼設置自己的閾值，但我使用60000作為打開燈的上限閾值，3000作為關閉燈的下限閾值。

最后，添加一個時間。Sleep函數限制while循環的指令。

復位和斷開

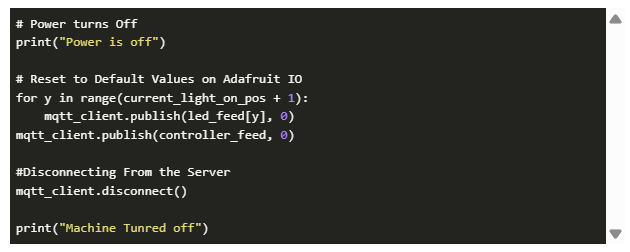

最后，當退出while循環時，需要將接口上的所有內容重置為默認狀態，并斷開與服務器的連接。只需運行for循環并將相應的默認值發布到電源饋送和LED饋送，它們都是0，然后斷開與服務器的連接。

結論

這里結束了項目代碼和設置。您可以根據上述步驟進行編碼，也可以在GitHub頁面中試用代碼。如果你有任何問題，你也可以在YouTube視頻下評論。我希望這有助于您更多地了解如何在CircuitPython上使用W5100S-EVB-Pico 2，并開始您的第一個物聯網創建之旅。
