Crowduino Uno - SD - SD卡

在Crowduino Uno - SD - SD卡板上有一個SD卡插槽，您可以方便地使用SD卡進行記錄，從而讀取SD卡上的數據。SD卡使用SPI接口(D10/D11/D12)加上CS引腳(D3或D4)與主微控制器Atmega328通信。

首先，選擇要與跳線一起使用的CS引腳。為了使您的項目更加靈活，您可以選擇D3或D4引腳作為SD卡的CS引腳。默認值是D4。如果您的D4已經申請了其他模塊，您可以選擇D3，但請注意修改您程序中的相關文件，我們將在后面討論。

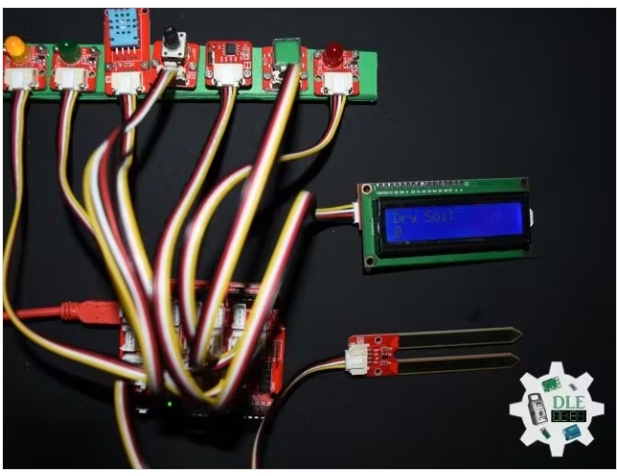

DL2502Mk06

?1 x Crowduino Uno - SD

?1 x Crowtail - Base Shield

?1 x Crowtail - LED(紅色)

?1 x Crowtail - Button 2.0

?1 * MicroSD卡4gb

?1 x Crowtail - RTC 2.0

?1個CR1220電池

?1 x Crowtail -溫濕度傳感器2.0

?1 x Crowtail -旋轉角度傳感器2.0

?1 x Crowtail -濕度傳感器2.0

?1 x Crowtail - I2C LCD

?1 x Crowtail - LED(綠色)

?1 x Crowtail - LED(黃色)

?1個USB電池包

?1根USB Mini-B線

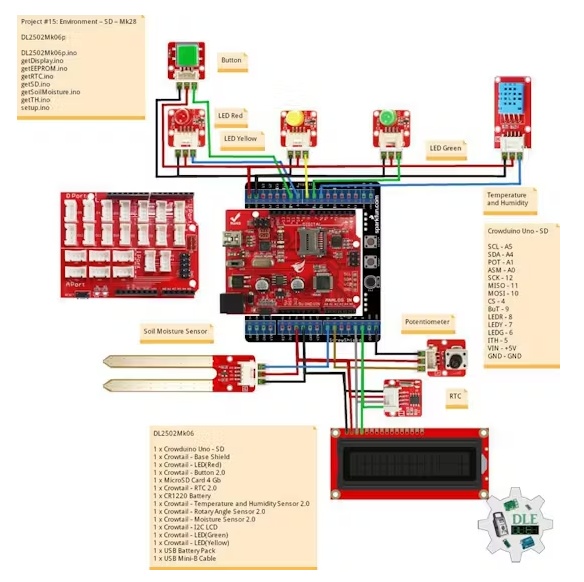

Crowduino Uno - SD

?SCL - A5

?Sda - A4

?POT - A1

?Asm - A0

?SCK - 12

?MISO - 11

?Mosi - 10

?Cs - 4

?BUT - 9

?LEDR - 8

?Ledy - 7

?LEDG - 6

?Ith - 5

?Vin - + 5v

?GND - GND

DL2502Mk06p

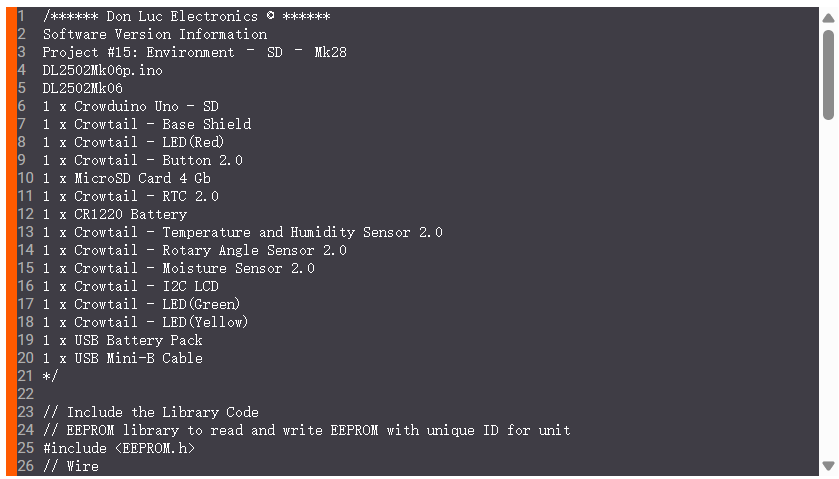

?DL2502Mk06p.ino

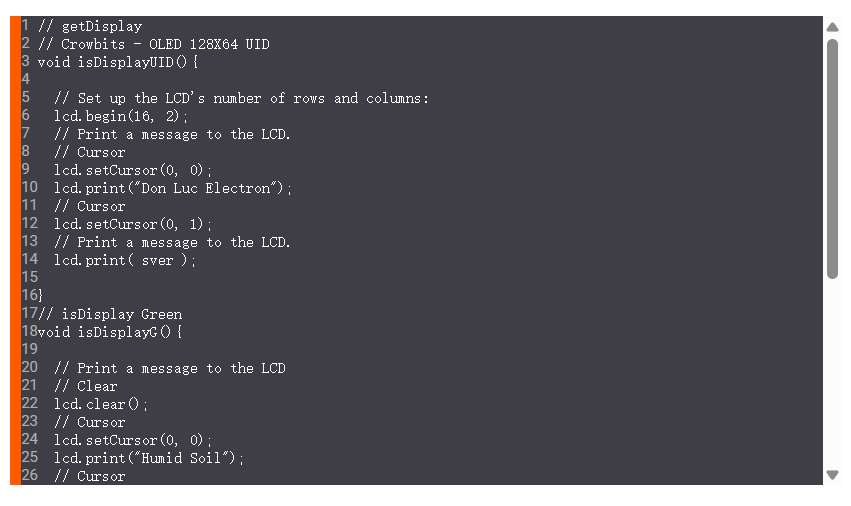

?getDisplay.ino

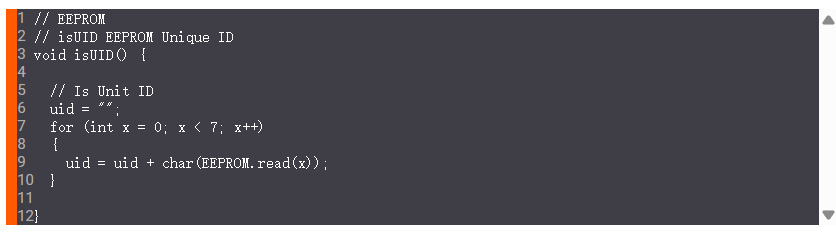

?getEEPROM.ino

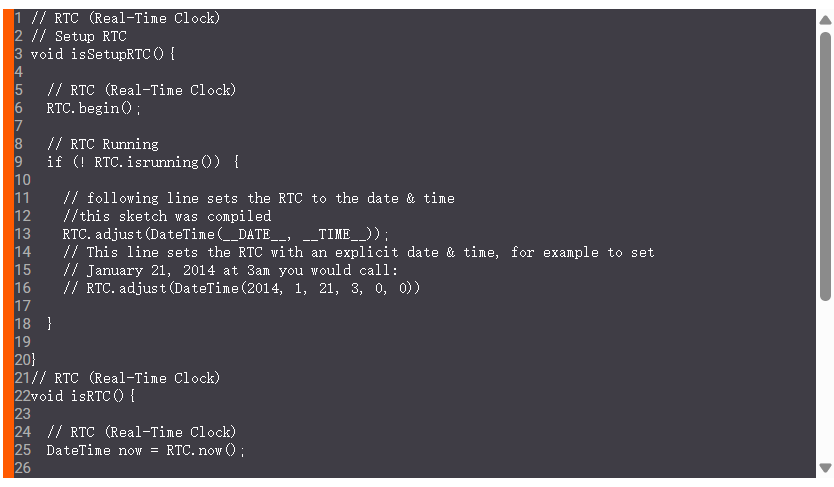

?getRTC.ino

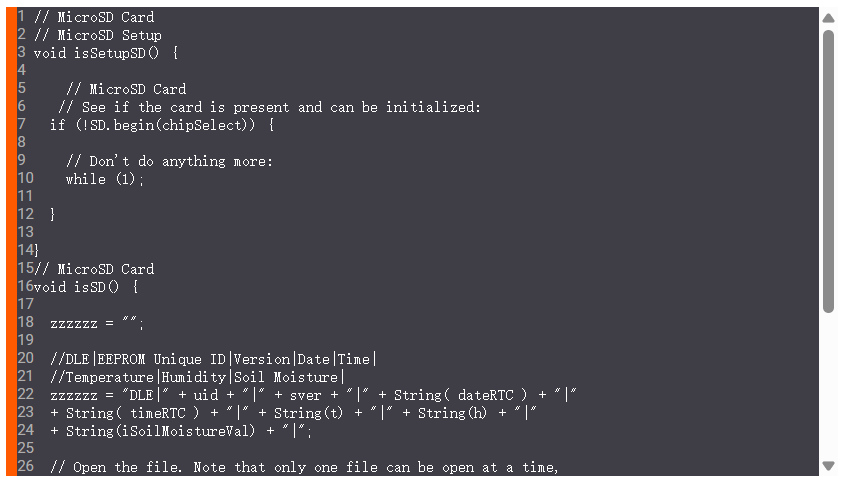

?getSD.ino

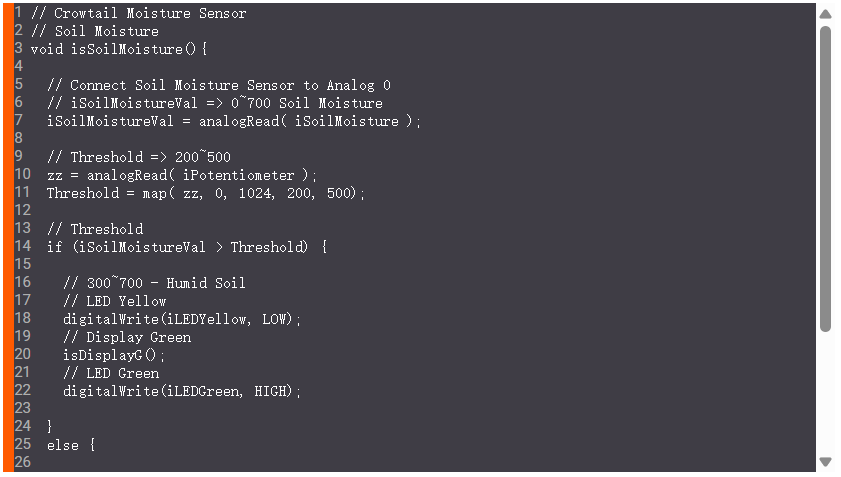

?getSoilMoisture.ino

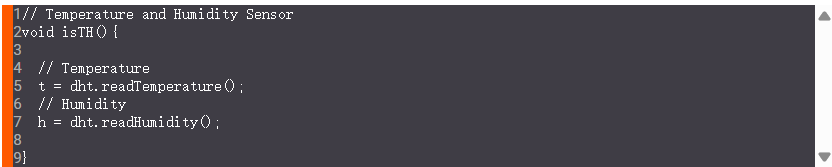

?getTH.ino

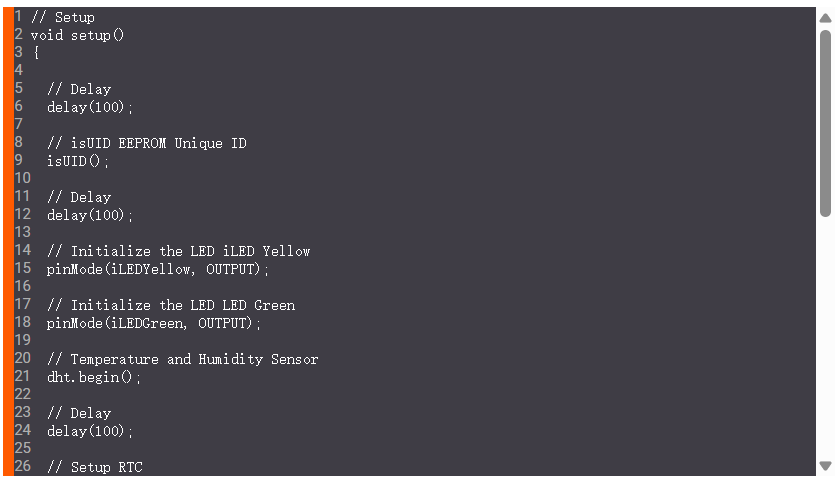

?setup.ino

本文編譯自hackster.io
