UoM工程大樓的手勢控制模型使用Pi 5 + ML -揮揮手，建筑就會移動。
我們開發了一個交互式的，由手勢控制的曼徹斯特大學工程大樓的比例模型，由機器學習和嵌入式系統提供動力。
我們的模型實時響應手勢：
?向左滑動→左邊的建筑打開
?向右滑動→右側打開
?舉起雙臂做t字姿勢→整個建筑旋轉
這種非接觸式控制系統允許用戶以一種全新的方式與物理結構進行交互，為教育工具，展覽和智能環境提供了無限的可能性。
我們?yōu)槭裁匆ㄔ焖?/strong>
我們開始探索如何使用手勢識別和嵌入式機器學習來控制物理模型。我們的目標是展示如何利用這些技術來創造直觀、身臨其境的體驗，讓用戶以一種更自然、更免提的方式與模型或環境互動。
在許多情況下，傳統的交互方法(如按鈕或屏幕)可能會受到限制。通過結合手勢控制，我們使用戶無需觸摸就能與系統互動，增加了靈活性和可訪問性。這一概念適用于：
?智能建筑：對人類輸入做出反應的建筑或空間。
?交互式展覽：用戶可以通過簡單的手勢控制模型或顯示系統。
?公共空間：用于與技術的非接觸式交互，確保易用性和可達性。
它是如何工作的
手勢識別該系統使用帶有攝像頭的樹莓派5來實時檢測手勢。使用TensorFlow Lite模型進行有效的手勢分類。我們訓練模型識別特定的手勢：
?向左滑動：啟動模型左側的打開。
?向右滑動：觸發右側打開。
?T-pose：命令模型繞其中心軸旋轉。
驅動(樹莓派Pico)樹莓派Pico作為伺服電機的實時控制器，對模型進行物理操作：
?兩個伺服電機控制著建筑左右兩側的開口。
?當檢測到t姿勢手勢時，一個中央伺服電機控制模型的旋轉。
?Pi 5(用于手勢檢測)和Pico(用于實時電機控制)之間的這種分工確保了系統以最小的延遲高效運行。
技術棧
樹莓派5：
?使用TensorFlow Lite運行手勢檢測模型，以實現高效的基于邊緣的機器學習推理
?使用OpenCV處理攝像頭輸入和檢測手勢。
TensorFlow Lite: TensorFlow的輕量級版本，針對樹莓派等邊緣設備進行了優化。它可以實現高效的實時手勢識別。
有限狀態機：跟蹤用戶手勢并解釋動作序列以確定適當?shù)哪Ｐ晚憫SM確保動作只有在正確的手勢執行時才會發生。
樹莓派Pico：與伺服電機接口的微控制器，用于實時控制模型的運動。
伺服電機：控制模型打開和旋轉的物理執行器。這些都是通過樹莓派Pico供電和控制的。

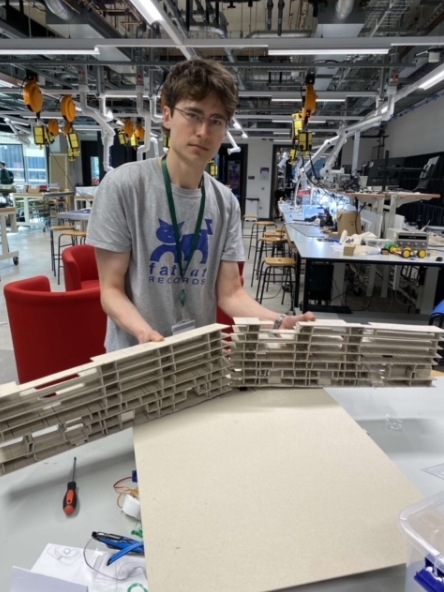

定制設計模型：UoM工程建筑模型是用泡沫板和3d打印部件手工制作的，以創建結構的功能表示。該模型設計有三個關鍵的移動部件：
?左側開口
?右側開口
?中心旋轉機構
我們學到了什么
嵌入式設備上的實時機器學習：使用樹莓派5進行實時手勢識別，與TensorFlow Lite配對，證明既高效又響應迅速。
伺服控制：管理樹莓派Pico的實時驅動和協調伺服運動是具有挑戰性的，但展示了使用低成本硬件創建交互式模型的能力。
手勢靈敏度和校準：微調手勢檢測需要反復測試，以平衡精度和響應在不同的照明條件和環境。
潛在應用
AURA項目展示了基于手勢的控制系統在各個領域應用的潛力：
互動展覽：博物館、科學中心和教育機構可以使用手勢控制模型來吸引游客，并以動手的方式展示復雜的系統。
智能建筑：這個概念可以演變成一個系統，用戶可以通過手勢控制建筑元素，比如百葉窗、窗戶甚至房間。
公共空間：在商場、公共交通或智能城市等環境中，用戶可以通過手勢與數字顯示器、模型甚至物理結構進行交互，從而減少了對物理接觸點的需求。
結論
AURA項目表明，機器學習和嵌入式系統可以無縫集成，以創建免提的交互式體驗。通過使用簡單的手勢來控制物理模型，我們提供了直觀的、響應式架構的未來一瞥。
我們相信這個項目只是一個開始，隨著進一步的發展，它可以擴展到智慧城市、無障礙技術和教育工具的應用中。
代碼
#include
Servo rightServo;
Servo leftServo;
const int ledPin = 25; // Onboard LED for Pico
const int rightPin = 2; // GP2 (physical pin 4)
const int leftPin = 3; // GP3 (physical pin 5)
const int inp1 = 0; // Right servo control (active HIGH)
const int inp2 = 1; // Left servo control (active HIGH)
// Servo states (FSM)
bool rightServoState = false; // false=0°, true=180°
bool leftServoState = false; // false=0°, true=180°
// Previous input states for edge detection
bool prevInp1 = LOW;
bool prevInp2 = LOW;
void setup() {
pinMode(ledPin, OUTPUT);
rightServo.attach(rightPin);
leftServo.attach(leftPin);
pinMode(inp1, INPUT); // pull low resistor, input from Pi5
pinMode(inp2, INPUT); // pull low resistor, input from Pi5
// Initialize
rightServo.write(0);
leftServo.write(0);
digitalWrite(ledPin, LOW);
}
void loop() {
// Read current inputs
bool currentInp1 = digitalRead(inp1);
bool currentInp2 = digitalRead(inp2);
// Right servo control (trigger on rising edge)
if (currentInp1 == HIGH && prevInp1 == LOW) {
rightServoState = !rightServoState; // Toggle state
if (rightServoState) { // If true, set to 90°
rightServo.write(90);
digitalWrite(ledPin, HIGH);
} else { // If false, set to 0°
rightServo.write(0);
digitalWrite(ledPin, LOW);
}
}
prevInp1 = currentInp1;
// Left servo control (trigger on rising edge)
if (currentInp2 == HIGH && prevInp2 == LOW) {
leftServoState = !leftServoState; // Toggle state
if (leftServoState) { // If true, set to 90°
leftServo.write(90);
} else { // If false, set to 0°
leftServo.write(0);
}
}
prevInp2 = currentInp2;
delay(10); // Minimal delay to prevent busy-waiting
}
本文編譯自hackster.io
