FPGA設計的關鍵要素之一是數字濾波器的實現，事實上，去年我們研究了如何使用帶有Zmods的eclipse Z7板來實現數字濾波器。

但是，該項目需要使用信號發生器等形式的外部硬件。我認為創建一個使用PYNQ的示例可能是一個好主意，它使我們能夠使用Python生成任意信號，過濾它并繪制結果波形。

在使用PYNQ的項目中，我們將能夠可視化輸入和輸出波形。

Vivado設計

為了開始這個項目，我們將在Vivado實現一個設計。本設計將FIR編譯器連接到可編程邏輯中的DMA。這將允許我們通過FIR濾波器傳輸大量的樣本。

為此，我們需要以下IP塊

?Zynq ultrascale + MPSOC處理系統

?中斷控制器

?AXI直接存儲器存取

?冷杉編譯器

?智能互聯

?AXI互連

?處理器復位系統

?Concat塊

這些塊需要按如下方式配置

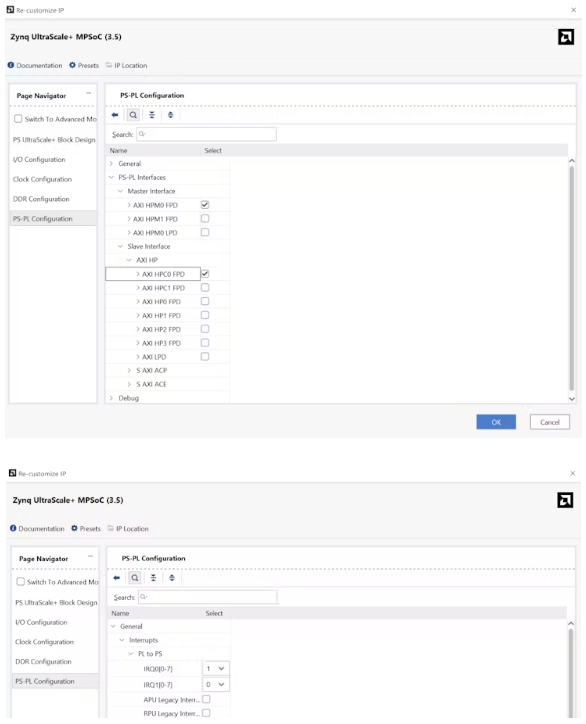

Zynq UltraScale+ MPSoC處理系統-為Avnet ZU板配置，在此IP塊上，我還啟用了saxi HPC連接，以及PL PS IRQ

對于FIR編譯器，我將實現一個簡單的低通濾波器，采樣率為100 Msps，時鐘速率為100MHz。這意味著我們將能夠處理高達50兆赫的信號。

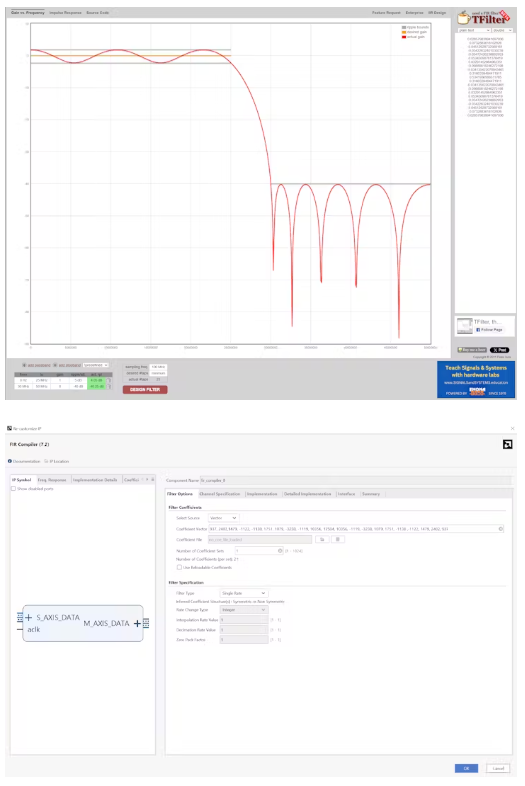

為了設計濾波器，我再次使用TFilter設計低通濾波器，通帶定義為0-25MHz，阻帶定義為30MHz以上。

生成的系數可以復制到FIR編譯器中

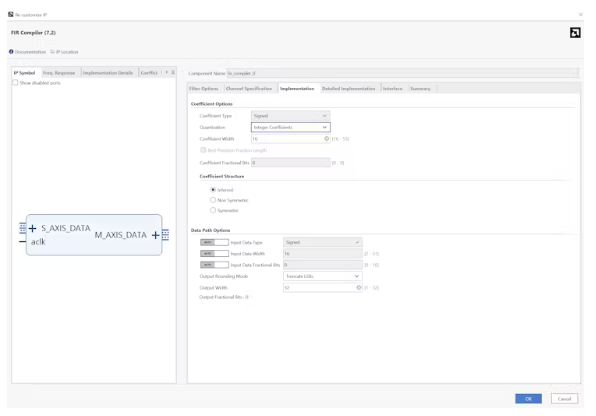

由于我們正在使用16位輸入，輸出將增長到33位，然而，為了確保DMA更容易工作，我們將截斷結果為32位。

如果我們愿意，我們可以修改設計，使過濾器系數能夠在飛行中上傳。

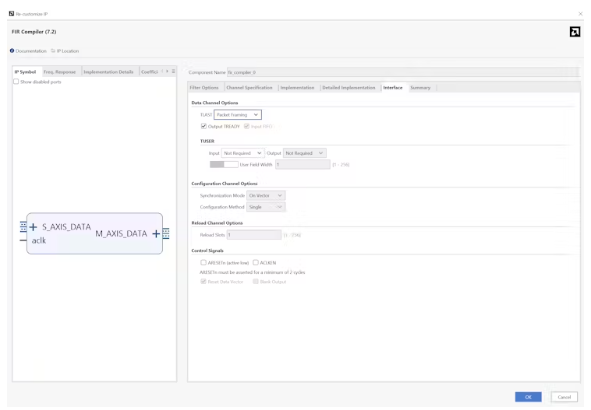

由于我們正在使用DMA，我們需要確保FIR編譯器AXI流接口具有正確的信號數量。我們特別需要DMA的TLast信號。

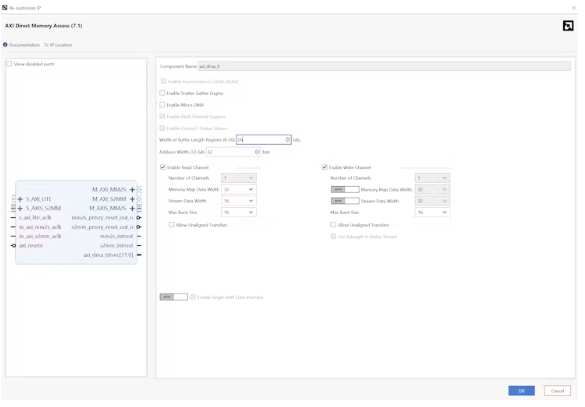

當涉及到DMA時，我們需要配置它以支持最多26位的緩沖區長度寄存器。同時確保讀通道是16位，寫通道是32位。

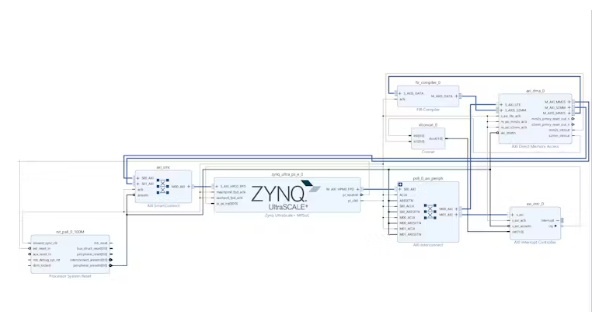

完成的解決方案應該如下圖所示(TCL腳本附屬于下面的項目)

圖完成后，我們可以構建獲得硬件切換(HWH)文件和位流的項目。

PYNQ

要開始創建筆記本，我們首先需要獲取ZU板的PYNQ映像(在這里可用)，并將ISO映像寫入SD卡。一旦SD卡準備好了，我們就可以啟動主板了。

通過將ZU板連接到以太網，我們可以將該板映射為網絡位置，并將生成的HWH和位文件傳輸到ZU板。

確保使用不同的憑據檢查連接，密碼是xilinx， xilinx。

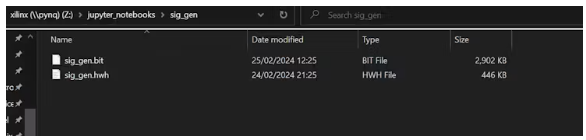

確保當您上傳比特和HWH時，它們的名稱相同。

筆記本創造

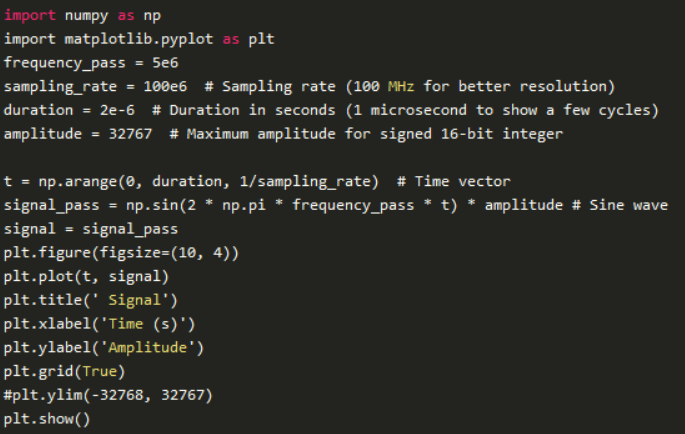

為了開始創建筆記本，我們將完全在python中執行過濾。

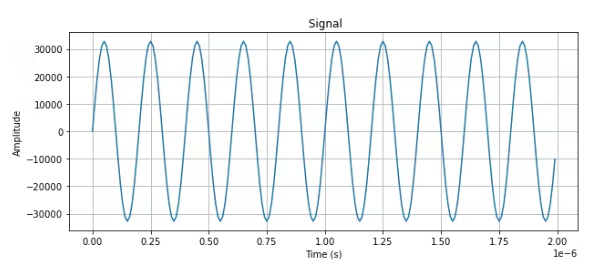

這將顯示下面的信號

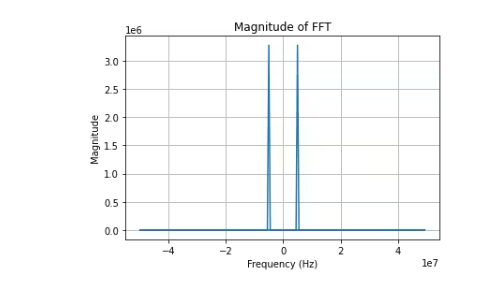

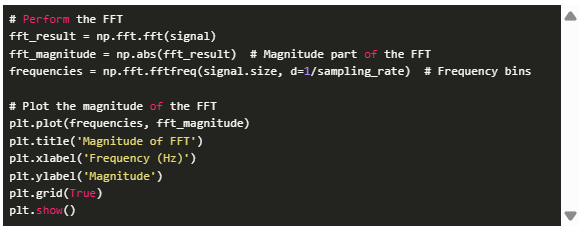

如果我們對這個信號做FFT

我們可以在FFT中看到信號的頻率

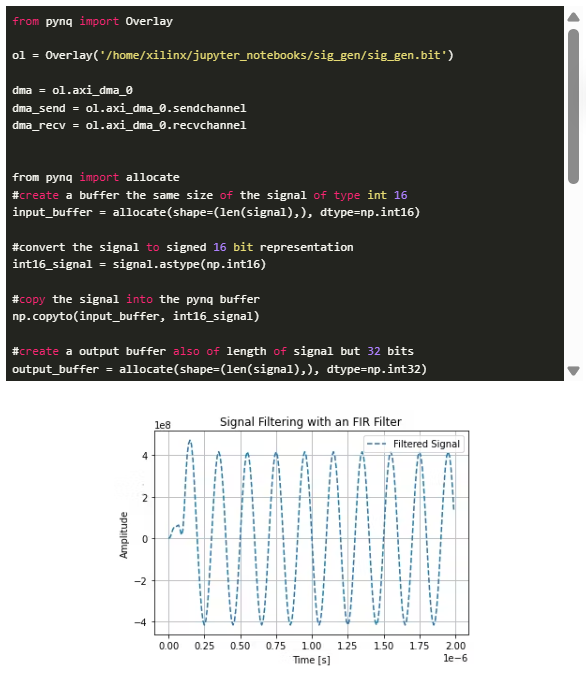

為了在硬件上執行過濾，我們可以使用下面的代碼，而不是這個信號應該通過過濾器。

我們將使用pynq allocate來定義發送和接收緩沖區所需的連續內存分配。我們將使用上面生成的相同信號

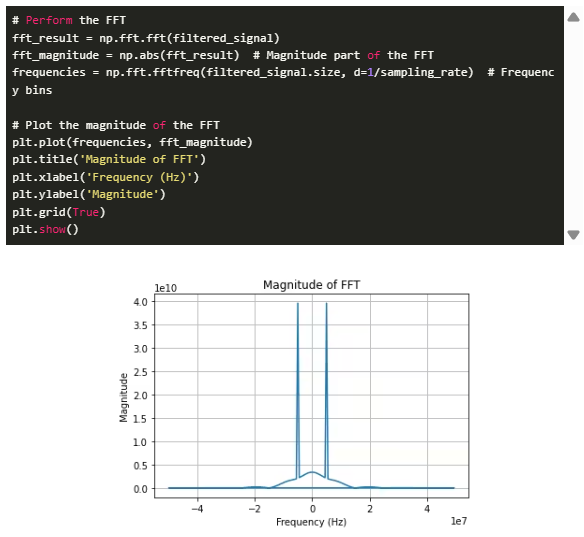

繪制FFT也給出

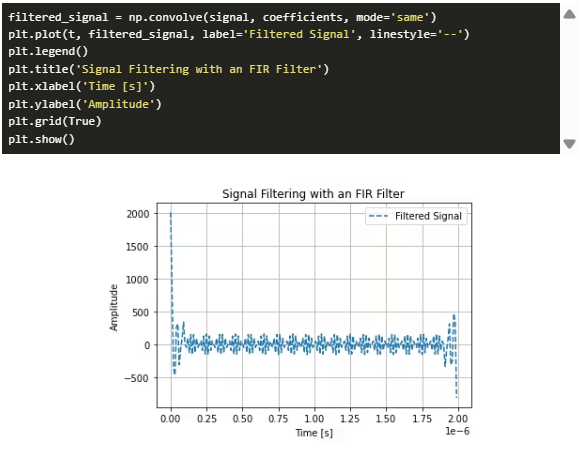

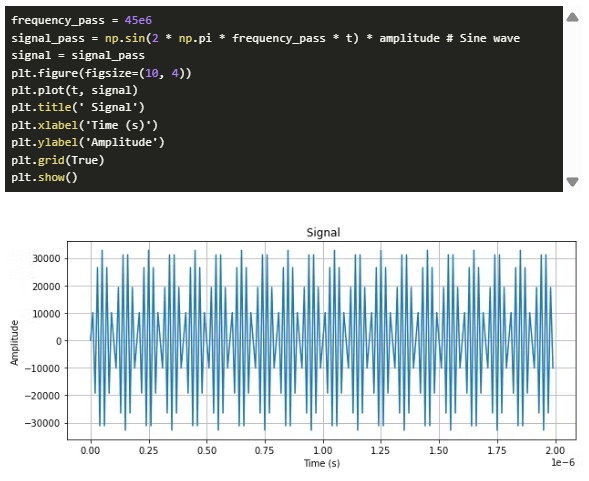

現在讓我們生成一個應該被過濾掉的信號

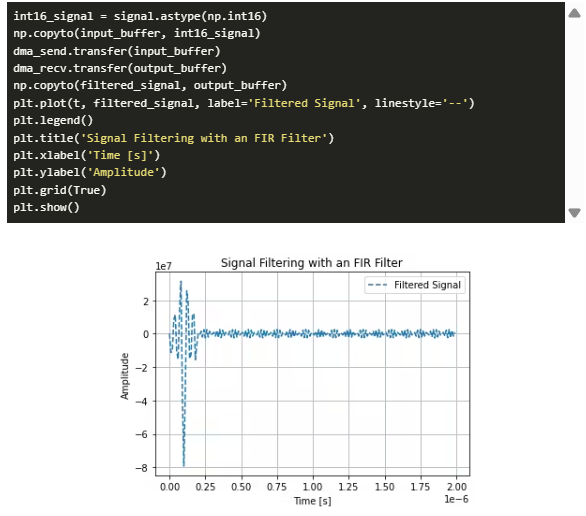

如果我們要運行過濾器

運行硬件示例提供

總結

本項目展示了如何使用PYNQ輕松學習FIR濾波器，我們可以使用PYNQ環境創建簡單的信號處理演示。
