PWM(Pulse Width Modulation，脈沖寬度調制)是一種通過改變脈沖寬度來控制信號的技術?。PWM通過調節脈沖的寬度(即占空比)，實現對電壓或電流的精細控制，從而滿足各種應用需求。

PWM的基本原理和用途

PWM(Pulse Width Modulation)簡稱脈寬調制，是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，廣泛應用在測量、通信、工控等方面。

PWM的頻率

是指在1秒鐘內，信號從高電平到低電平再回到高電平的次數，也就是說一秒鐘PWM有多少個周期，單位Hz。

PWM的具體應用場景

?電機控制?：在電機控制中，PWM用于調節電機的速度和扭矩。通過改變PWM信號的占空比，可以精確控制電機的運行狀態，實現平滑的速度調節和高效的能量利用?。

?照明調節?：在LED照明中，PWM用于調節LED的亮度。通過快速開關LED燈，可以在不改變電流平均值的情況下，實現亮度的調節。這種方法不僅能提高亮度控制的精度，還能延長LED的使用壽命?。

?電池充電?：在電池充電過程中，PWM用于控制充電電流的大小和充電速度。通過調整PWM信號的占空比，可以實現對充電電流的精細控制，確保電池安全、高效地充電?。

PWM定義

PWM，全稱脈沖寬度調制(Pulse Width Modulation)，是一種通過改變脈沖寬度來控制信號周期內高電平時間占比的技術。這種技術被廣泛應用于電機控制、照明調節以及電池充電等多個領域。通過PWM，我們可以實現對電壓或電流的精細控制，從而滿足各種應用需求。

PWM詳解

脈沖寬度調制(PWM)，這一英文簡稱所代表的技術，實質上是一種利用微處理器進行模擬電路控制的強大手段。它在測量、通信乃至功率控制與變換等多個領域均有著廣泛的應用。

在理解PWM時，我們不可避免地會接觸到幾個關鍵概念，包括其頻率、周期和占空比。頻率，即PWM信號在1秒內從高電平到低電平再回到高電平的循環次數，決定了PWM的周期數。例如，50Hz的頻率意味著每秒有50個PWM周期，每個周期持續20ms。而占空比，則反映了高電平在脈沖周期內所占的比例，其單位為百分比，表示方式如20%。通過調整這些參數，我們可以實現對電壓或電流的精細控制，滿足各種復雜的應用需求。

周期與脈寬時間

周期，簡而言之，就是脈沖信號持續的時間。在1秒內，周期的次數與頻率相互關聯，頻率越高，周期次數就越多。而脈寬時間，特指高電平在脈沖周期內所占的時長。在給定的示例中，若周期為10ms，脈寬時間為8ms，那么低電平時間則為2ms。占空比，即脈寬時間與總周期時間的比例，在此例中為80%。通過調節占空比，我們可以實現對PWM信號脈沖寬度的精細控制。同時，頻率代表著單位時間內脈沖信號的循環次數，其大小直接影響著PWM的效果。例如，在20Hz的頻率下，占空比為80%的PWM信號，意味著每秒將輸出20次脈沖，且每次的高電平持續時間為40ms。

PWM原理

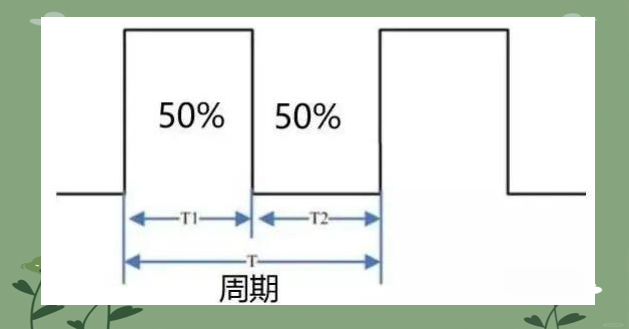

在上述描述中，我們提到了周期、脈寬時間以及占空比等關鍵概念?，F(xiàn)在，讓我們進一步探討PWM的原理。假設一個周期T為1秒，其中高電平時間T1為5秒，而低電平時間T2也為5秒。根據這些信息，我們可以計算出占空比，即高電平時間與總周期時間的比例，為5 / 1 = 50%。通過調節占空比，我們可以實現對PWM信號脈沖寬度的精細控制，進而達到調節輸出設備電壓或電流的目的。

以單片機為例，其IO口通常輸出數字信號，僅能提供高電平和低電平兩種狀態。然而，為了輸出不同的模擬電壓，我們可以利用PWM技術。通過調整IO口輸出的方波信號的占空比，我們可以模擬出各種不同的電壓水平。

在PWM的工作原理中，電壓被施加到模擬負載上，如LED燈或直流電機，通過一種高電平與低電平的重復脈沖序列來實現。這種脈沖序列的連接與斷開時間被精心控制，從而能夠在理論上輸出任何不大于最大電壓值的模擬電壓，即0到5V范圍內的任意電壓。

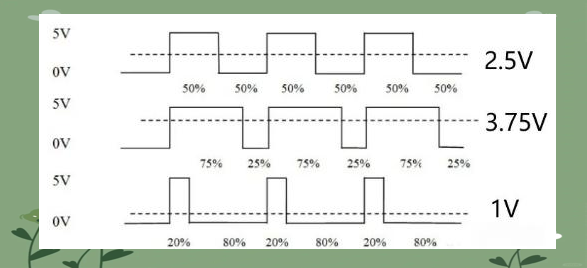

例如，當占空比為50%時，高電平與低電平的時間各占一半，這將導致模擬的5V輸出電壓的產生。而75%的占空比則將產生75V的模擬電壓。通過這種方式，我們能夠利用數字信號來模擬出各種不同的模擬電壓。

PWM的調節作用主要體現在對“占周期”寬度的精準控制上。

當“占周期”變寬時，輸出的能量會相應提高，經過阻容變換電路后，所得到的平均電壓值也會有所上升。反之，若“占周期”變窄，則輸出的電壓信號的平均值會降低，經過相同的阻容變換電路后，平均電壓值同樣會下降。

具體來說，在特定的信號頻率下，通過調整不同的占空比，我們可以獲得各種不同的輸出模擬電壓。這正是PWM實現D/A轉換的工作原理。

此外，PWM的應用也十分廣泛。例如，在呼吸燈的制造中，PWM信號就發揮著至關重要的作用。由于人眼對于超過80Hz的刷新頻率的閃爍感幾乎可以忽略不計，因此，通過高頻率的PWM信號和適當?shù)恼伎毡日{(diào)整，我們可以制造出視覺上幾乎無閃爍的LED呼吸燈。這種燈在夜間使用時，既不會刺激眼睛，又能提供柔和、舒適的照明效果。

PWM有哪些優勢

效率高：由于大部分時間要么完全導通要么完全截止，減少了功率損耗。

成本低廉：只需簡單的電路即可實現復雜的控制功能。

靈活性高：通過軟件即可改變脈沖寬度，易于實現動態控制。

穩定性好：對于負載變化，通過調整PWM信號即可維持輸出穩定

PWM有哪些應用場景

電機控制：PWM是控制電機速度和轉矩的常用方法，適用于直流電機、步進電機和交流電機(如BLDC電機)。通過調整PWM信號的占空比，可以平滑地調節電機的平均供電電壓，從而控制電機轉速和輸出力矩。

燈光控制：在LED照明系統中，PWM常用來調節燈光的亮度。通過改變脈沖的占空比，可以控制流經LED的平均電流，實現從全暗到全亮的平滑調節，同時保持顏色的一致性，減少能耗并延長LED壽命。

電力電子設備：在變頻器、逆變器和其他電力轉換系統中，PWM用于生成所需頻率和電壓的輸出波形，以高效地控制電力系統的運行。這在太陽能逆變器、不間斷電源(UPS)和各種電源管理應用中尤為重要。

溫度控制：PWM可用于加熱元件(如PTC加熱器)的溫度調節，通過改變脈沖的占空比來控制加熱元件的平均功率，從而達到溫度控制的目的。

音頻信號處理：在某些音頻放大器和揚聲器系統中，PWM技術被用來生成模擬音頻信號，通過高速切換來模擬音頻波形，實現音頻信號的放大和播放。

電池充電：在一些電池充電器設計中，PWM用于調節充電電流，通過改變脈沖的寬度來控制充電速率，確保電池安全高效地充電。

傳感器信號調理：PWM也用于將傳感器的模擬輸出轉換為數字信號，便于微控制器處理，例如在壓力傳感器或位置傳感器的信號傳輸中。

風扇速度控制：在電腦和其他電子設備的冷卻系統中，PWM可以用來調節散熱風扇的轉速，根據系統溫度自動調整風量，降低噪音并節約能源。

PWM應用的優勢

脈沖寬度調制PWM相比模擬控制具有多項優勢。

例如，使用 PWM控制燈的亮度，燈散發的熱量將低于模擬控制 (因為模擬控制會將電流轉換為熱量)，因此傳送到負載 (光) 的功率較低， 這可以延長負載的生命周期。如果使用較高的頻率，則能夠像模擬控制一樣順暢地控制光 (負載) 亮度。

如果使用 PWM控制轉子，則轉子能夠以較低的速度運轉。在使用模擬電流控制轉子時，低轉速情況下無法生成足夠的扭矩。微小電流生成的電磁場不足以轉動轉子。相比之下，PWM 電流能夠生成一個滿能量的磁通短脈沖，足以支持轉子低速轉動。

將接通 (ON)/斷開 (OFF) (1/0) 狀態與不同的電壓和占空比結合，PWM能夠輸出預定的電壓電平，并能夠為許多應用充當穩壓器。如果需要的電壓電平高于輸出電壓電平，則選 用接通 (ON) (1)狀態; 而如果需要的電壓電平低于輸出電壓電平，則選用斷開 (OFF) (0) 狀 態。例如，當使用復雜可編程邏輯器件 (CPLD) 進行簡單的電壓調整，或現場可編程門 陣列 (FPGA) 使用內部數字信號處理 (DSP) 模塊實施復雜控制算法時，可以應用 PWM。

此外，使用 PWM 可以實現整個控制電路的數字化，從而避免在控制電路中使用數模轉換器。PWM 生成的數字控制線可降低電路對干擾的靈敏度。 隨著 PWM控制器在各種低成本微處理器中的部署持續增加，PWM 的使用也已經變得隨處可見。微處理器可以使用簡單的命令來改變 PWM 控制信號的占空比和頻率。由于數字信號受噪聲的影響極小，PWM在通信領域也得到了廣泛應用。
