1. 項目介紹

該項目包括創建一個基于技術的解決方案，利用物聯網(IoT)來監測水培栽培系統中的關鍵環境變量。通過無線傳感器網絡(LoRaWAN)，收集和傳輸溫度、濕度、大氣壓力和空氣質量等數據。

其目的是提高作物的性能和可持續性，減少水和能源消耗，并允許在不需要大型基礎設施的情況下將系統逐步擴展到其他地區或種植模塊。

LoRaWAN的使用可以實現遠距離覆蓋，非常適合大規模農業操作或溫室，并且能耗低，使得使用太陽能作為主要能源成為可能。

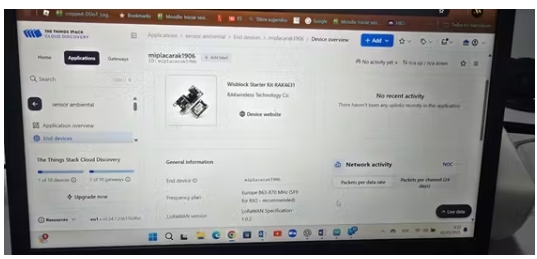

該系統與物聯網(TTN)完全集成，這是一個公共和免費的LoRaWAN網絡，允許系統在不需要支付專有服務器的情況下進行擴展，同時也符合開放訪問和技術主權的原則。

米蓋爾,克拉洛雪茄煙。Aquí tienes la traducción字面意義上的所有 碎片交換器碎片交換器都有比例。

2. 項目中使用的元素

硬件組件

RAK11300 - WisBlock核心與LoRaWAN和RP2040微控制器

RAK11300是系統的核心。它是一個可編程模塊，集成：?RP2040微控制器(雙核ARM Cortex-M0+在133 MHz)。?LoRa SX1262收發器兼容LoRaWAN 1.0.3。?兼容WisBlock平臺：模塊化和可擴展的格式。

技術優勢：?功耗低，是太陽能項目的理想選擇。?本地LoRaWAN遠程網絡能力(bbb10公里在開放領域)。?通用性：可與環境傳感器，土壤濕度，光，EC， pH等一起使用。

項目角色：該模塊作為傳感器節點的大腦，執行收集環境數據的代碼，并通過LoRaWAN將其傳輸?shù)骄W(wǎng)關。

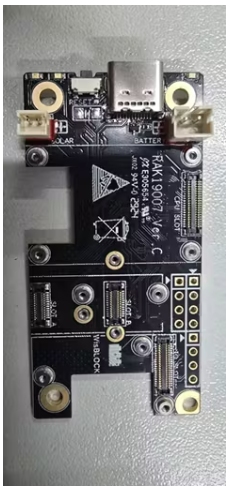

RAK19007-O - WisBlock基板

RAK19007-O是實現RAK11300模塊與WisBlock其他外設模塊對接的基礎板。

關鍵功能：?提供I2C、UART、analog、GPIO傳感器的連接接口。?集成了太陽能電池板和鋰離子電池的JST連接器。?包括復位按鈕和USB Type-C端口編程和調試。

在項目中的作用：作為結構和電氣連接基礎，使傳感器節點的組裝清潔，模塊化和堅固-非常適合農業或?qū)嶒炇噎h(huán)境。

RAK1906 -環境傳感器(BME680)

博世制造的多功能數字環境傳感器(型號BME680)，由RAKWireless安裝為RAK1906。?溫度(±1°C)?相對濕度(±3%)?氣壓(±1 hPa)?空氣質量(IAQ)通過氣體阻力(檢測揮發性有機化合物)

連接：通過I2C總線(3.3 V和RAK5005-O的GND引腳)。

技術優勢：?體積小。?精度高。?非常低的消耗(理想的間歇操作每幾分鐘)。

在項目中的作用：允許監測水培作物所在的環境條件，檢測可能影響生長或產生冷凝或空氣不足等風險的不利條件。

RAK Edge網關Lite 2

充當LoRaWAN網關的設備，即接收LoRa節點發送的數據包并將其轉發到云(在本例中為物聯網)。

關鍵技術特點：?處理器：Raspberry Pi。LoRa調制解調器：Semtech SX1302(8路同步)。?連接：以太網和Wi-Fi。?外接LoRa天線，支持USB-C或PoE供電。?操作系統基于OpenWRT。

?作為網絡的中心點，接收來自節點的信號，并使其與TTN后端保持連接。?能夠同時管理數十個節點。?可位于栽培環境內部或外部。

5?V / 3-5?W太陽能電池板+ 3.7?V鋰電池

自主、可持續的供電系統。?太陽能電池板：將太陽能轉化為電能，通過RAK5005-O的充電控制器為電池充電。?鋰離子電池：儲存能量并在夜間或陰天為系統供電。

建議規格：?5?V / 3-5?W面板，帶標準JST連接器。?2000-3000?毫安時電池，3.7?V鋰離子，具有保護。

在項目中的作用：確保節點可以在不需要固定電力基礎設施的情況下運行，符合可持續發展目標7(負擔得起的清潔能源)，并允許這些系統在偏遠或農業地區實施。

其他輔助元件

?868 MHz LoRa天線：用于發送和接收LoRa數據。?USB Type-C電纜：編程和調試所必需的。?螺釘，IP65或3d打印外殼：節點的物理保護。?萬用表或測試儀：檢查面板和電池電壓。

3. 循序漸進的指導

步驟1:WisBlock節點物理組裝

此步驟包括正確組裝物聯網節點組件，使其在物理上可操作并為編程做好準備。

詳細說明:

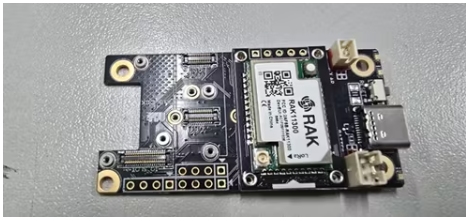

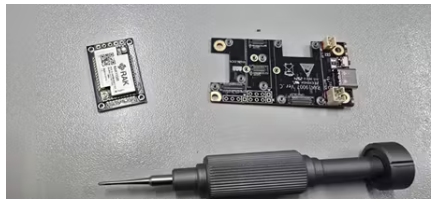

?將RAK11300模塊安裝到RAK19007-O基板上：

?小心地將模塊插入標有“Core”的40針連接器中。

?確保它完全插入和直。

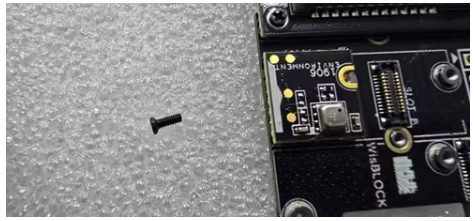

?連接RAK1906傳感器：

?該傳感器插入基板上標有“IO”或“I2C”的端口之一。

?它卡在相應的插槽上。如果有固定螺釘，請將其擰緊，以提高穩定性。

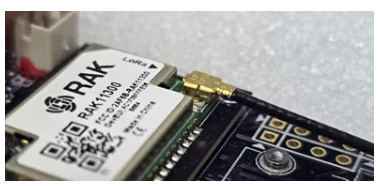

?連接LoRa天線：

?將868mhz天線固定在RAK11300連接器上。

?重要：請勿在未連接天線的情況下給節點上電。

?連接鋰離子電池(3.7?V)：

?將其連接到標記為“BAT”的基板上的JST連接器。

?驗證極性和電壓是否正確(通常在電池和數據表上注明)。

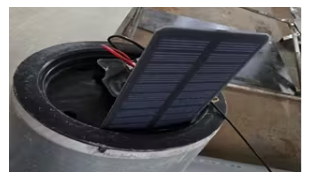

?連接太陽能電池板(可選，供自主使用)：

?將面板的電纜插入RAK5005-O上的JST“SOLAR”連接器。

?請使用兼容的5?V面板，以免損壞單板。

?驗證電源:

?當連接電池或USB時，電路板的LED閃爍。

?如果沒有，請檢查電池連接或電量。

?外殼組件(可選)：

?如果安裝在戶外，請使用ip65防水外殼。

步驟2：連接到電腦

此步驟是將程序上傳到節點并調試其運行所必需的。

詳細步驟:

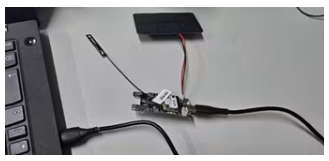

?通過USB Type-C連接節點到計算機。

?如果操作系統無法自動檢測到RAK11300的COM口，請安裝CP210x或CDC USB驅動程序。

?在設備管理器(Windows)或Linux上的ls /dev/tty*中檢查端口是否正確顯示。

?沒有必要斷開電池來編程設備，但為了安全起見，可以這樣做。確保為天線和太陽能/電池電纜輸入留出空間。

步驟3:Arduino IDE環境設置

這一步準備您的開發環境，以便正確地對RAK11300模塊進行編程。

一步一步的指示:

?從Arduino .cc安裝Arduino IDE。

?打開菜單File > Preferences，并將以下URL添加到“Additional Board URLs”字段：

?進入Tools > Board > Board Manager，搜索“RAKwireless”，選擇“WisBlock RAK11300”。

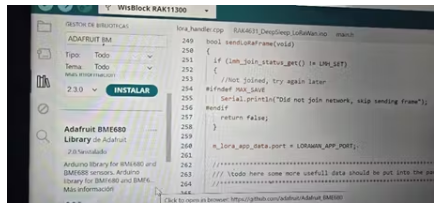

?從庫管理器安裝以下庫：

?Adafruit BME680(傳感器)

?LoRaWAN ru3由RAKWireless (LoRa)提供

?WisBlock-API(通信和電源功能)

?重新啟動Arduino IDE以應用更改。

步驟4：上傳代碼

硬件連接和環境準備好后，此步驟允許您上傳將讀取傳感器并將數據發送到TTN的程序。

關鍵步驟:

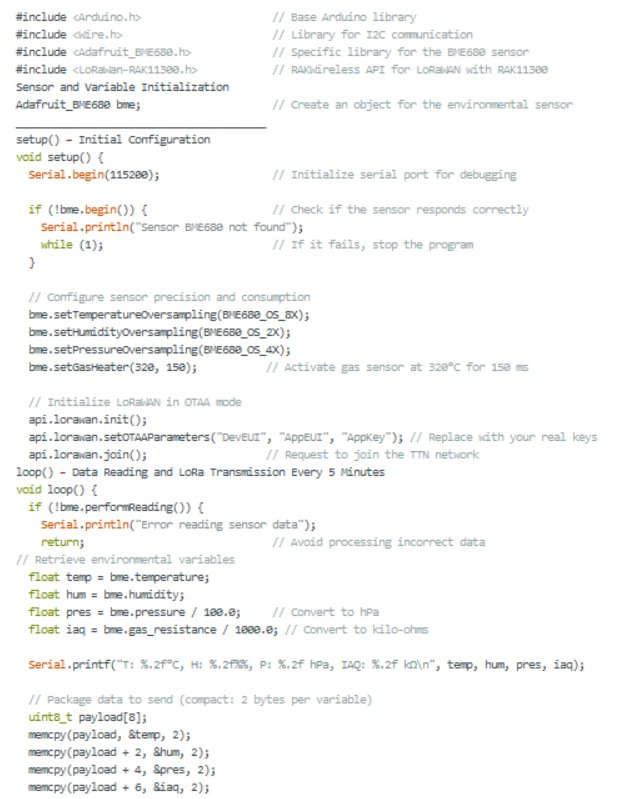

?打開示例草圖或自定義代碼(例如我們準備的代碼)。

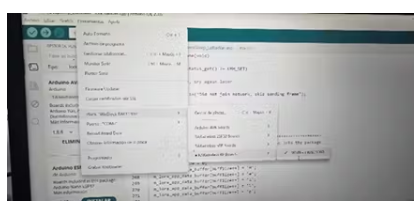

?在Tools b> Board中選擇“RAK11300 WisBlock”。

?在“Tools > Port”中選擇對應的COM端口。

?如果使用OTAA，請輸入設備密鑰(DevEUI、AppEUI、AppKey)。單擊Upload按鈕。

如果上傳成功，您將在控制臺中看到：

?打開115200波特的串口監視器(Ctrl + Shift + M)，觀察傳感器數據和LoRa傳輸確認。

功能驗證

如果一切正常，每隔5分鐘，您將在串行監視器中看到溫度，濕度，壓力和空氣質量指數數據，以及確認LoRa傳輸?shù)南ⅰ?

節點在傳輸之間自動進入低功耗模式(深度睡眠)以節省能量，這在太陽能供電的操作中特別有用。
