監測空氣質量和火災風險的可持續網絡，確保工業和住宅區的實時警報和安全。

SafeAir是一種先進的環境監測系統，旨在提供實時空氣質量更新和火災安全警報。該系統利用強大的DECT NR網狀網絡進行本地通信，利用LTE進行遠程警報，確保對工業和居民區進行全面監控。SafeAir采用太陽能電池板提供可持續動力，并將地理空間跟蹤與GNSS相結合，實現高效、可擴展和環保的操作。該系統的模塊化設計可以輕松集成未來的智慧城市基礎設施和人工智能驅動的分析。

為什么我們需要安全空氣?

日益增長的環境問題

空氣質量是公共健康和環境保護的重要組成部分。隨著城市化和工業化達到歷史最高水平，我們呼吸的空氣質量正在迅速惡化。世界衛生組織(世衛組織)估計，世界上約91%的人口生活在空氣污染水平超過可接受限度的地區。長期暴露于空氣污染物中，如顆粒物(PM2.5和PM10)、二氧化氮(NO?)、二氧化硫(SO?)和揮發性有機化合物(VOCs)，會導致嚴重的健康問題，包括呼吸系統疾病、心血管疾病，甚至過早死亡。

火災事故及其后果

另一方面，火災危險仍然是對生命和財產的持續威脅。住宅火災、工業事故和野火每年造成巨大的損失。根據美國國家消防協會(NFPA)的數據，全球每年有數千人死于火災，財產損失達數十億美元。許多火災事件的發生是由于檢測延遲或缺乏強大的早期預警系統，強調需要可靠的監測解決方案。

需要高級監控解決方案

有效的監測系統對于應對這些挑戰是必不可少的。實時空氣質量數據可以實現主動決策，而早期發現火災隱患可以挽救生命并最大限度地減少損失。傳統系統通常缺乏可伸縮性、準確性和集成度，因此需要針對不同環境定制創新的、可伸縮的和技術驅動的解決方案。

總之，隨著城市化、工業擴張和氣候變化加劇風險，加強空氣質量和消防安全監測的重要性再怎么強調也不為過。提供準確實時數據的綜合系統對于保障公眾健康、保護財產和確保可持續的未來至關重要。

想法

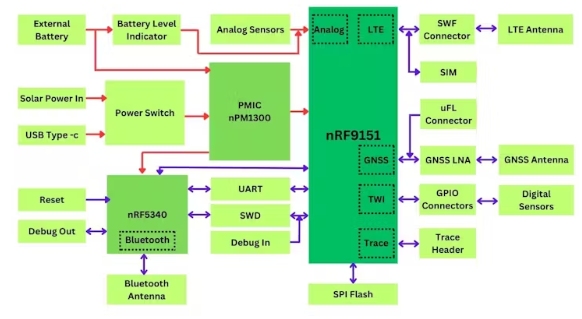

系統框圖

隨著空氣質量惡化帶來的風險越來越大，工業、住宅和商業領域與火災有關的危險越來越多，迫切需要一個可靠、有效的監測系統，可以提供早期預警和可操作的見解。當前的系統通常依賴于孤立的、本地化的解決方案，這些解決方案缺乏可伸縮性、整體數據聚合和跨大范圍的實時響應能力。

這個項目背后的想法是創建一個由互聯傳感節點組成的分布式網絡，能夠監測大型工業和城市景觀中的空氣質量參數(如污染物、揮發性有機化合物、氣體)，并檢測潛在的火災風險(如煙霧、火焰)。這些節點將通過DECT NR+網狀網絡進行通信，確保無縫連接和高效數據傳輸。使用太陽能等可再生能源確保了一個自我維持的系統，最大限度地降低了運營成本和對環境的影響。

該網絡將收集和分析傳感器數據，為火災危險和空氣質量差提供早期預警，同時為精確的事件定位提供地理標記數據。這使當局、行業和居民能夠積極應對，從而減少生命損失、財產損失和健康風險。該系統還旨在支持環境研究和決策的長期數據收集，確保它既具有即時效用，又具有長期價值。

SafeAir項目旨在融合尖端技術、可持續設計和可擴展實施，以解決關鍵的環境和安全問題，應用范圍從智能城市到工業區、住宅區等。

硬件規格和設計敘述

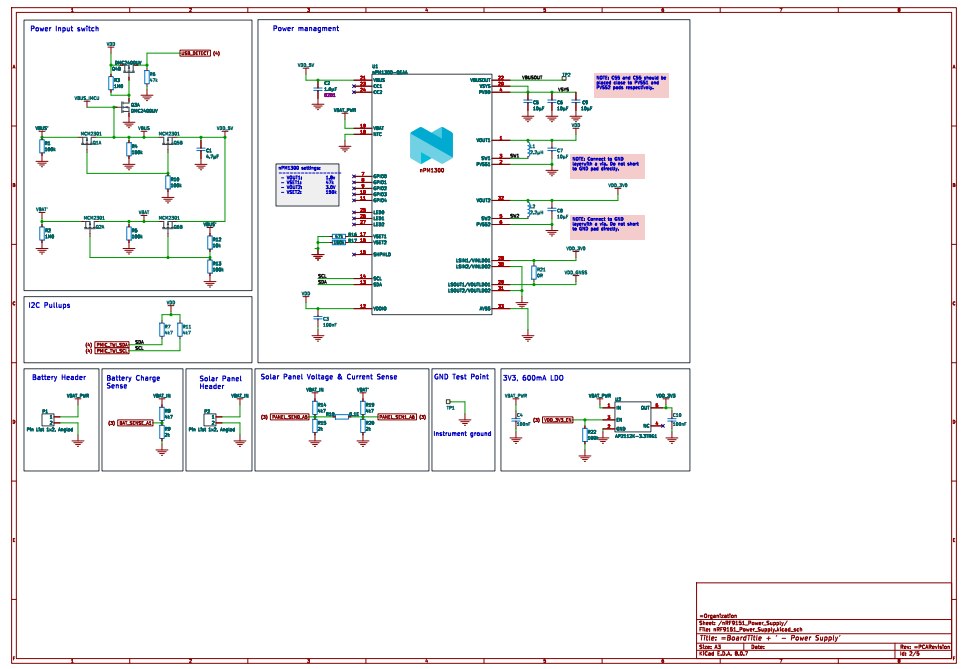

該項目的電力系統旨在確保自我可持續性和可靠性，采用nPM1300 PMIC進行高效電源管理，5V 6W太陽能電池板作為主要能源，10500 mah電池在低太陽能輸出時提供不間斷備份。該系統還包括一個USB Type-C充電選項，為初始部署或長時間陰天提供了靈活性。太陽能電池板產生足夠的電力來運行系統，同時為電池充電，確保連續運行。此外，nPM1300還可以監測電池電量、充電狀態和太陽能電池板的健康狀況，并將這些數據傳輸?shù)交具M行實時監控，從而實現主動維護和優化性能。這種設計不僅減少了對外部電源的依賴，而且使系統環保，經濟高效，并且在偏遠地區長期部署可靠。

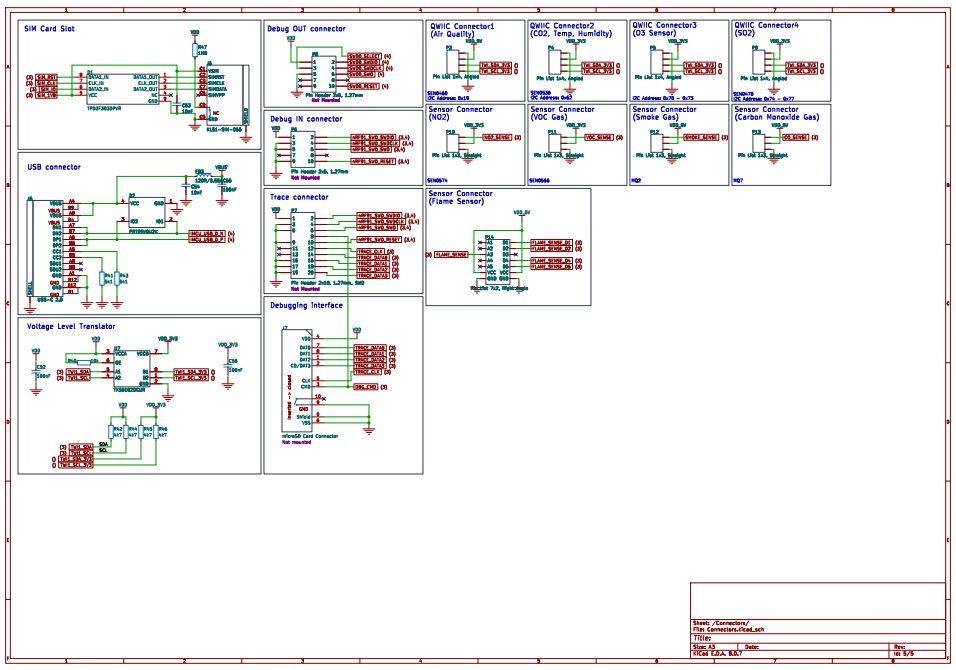

SafeAir項目集成了一系列氣體和環境傳感器，用于監測火災危險、有毒氣體和空氣質量，確保實時檢測和響應，以增強安全和環境健康。

DFRobot Gravity：模擬氣體傳感器(MQ2) -檢測液化石油氣、甲烷和氫氣等可燃氣體，以識別潛在的火災危險或氣體泄漏，幫助早期預警系統。

5通道火焰?zhèn)鞲衅髂K-通過多通道監測火焰存在或強度，以提高準確性，對于工業或住宅區的火災危險檢測至關重要。

?DFRobot Gravity: PM2.5空氣質量傳感器-測量空氣中的顆粒物，幫助監測影響空氣質量和健康的細微污染物。

?DFRobot Gravity：模擬一氧化碳傳感器(MQ7) -檢測一氧化碳水平，使系統能夠識別工業或住宅空間中的有毒氣體濃度。

?DFRobot Fermion: MEMS二氧化氮NO?傳感器-跟蹤NO?濃度，以評估空氣污染水平并識別有害排放。

?DFRobot Gravity：電化學二氧化硫傳感器-監測二氧化硫水平，通常與工業排放相關，以確保符合環境標準。

?DFRobot Fermion: MEMS VOC傳感器-檢測揮發性有機化合物，提供有害化學物質存在和整體室內空氣質量的見解。

?DFRobot Gravity：電化學臭氧O?傳感器——測量臭氧水平，以識別空氣質量問題，并在超過安全閾值的地區發出警報。

DFRobot Gravity: I2C SCD41 CO?傳感器-跟蹤二氧化碳水平，有助于監測通風效果和空氣質量。在配備了SafeAir系統的區域，如果發生火災危險，例如工業裝置中的突然火花導致火焰，5通道火焰?zhèn)鞲衅鲗⒘⒓礄z測到火焰的存在，而MQ2傳感器將收集附近升高的可燃氣體，如甲烷或液化石油氣。同時，系統的一氧化碳傳感器(MQ7)可能會檢測到不完全燃燒引起的一氧化碳峰值，而集成到環境模塊中的溫度傳感器可能會記錄到一氧化碳的快速增加。當這些傳感器觸發警報時，數據被處理并通過LTE發送到基站，包括來自GNSS模塊的位置詳細信息。這種實時警報使應急響應人員能夠迅速采取行動，有可能避免災難，而網狀網絡中的局部警報可以通知附近的人員撤離或立即采取預防措施。

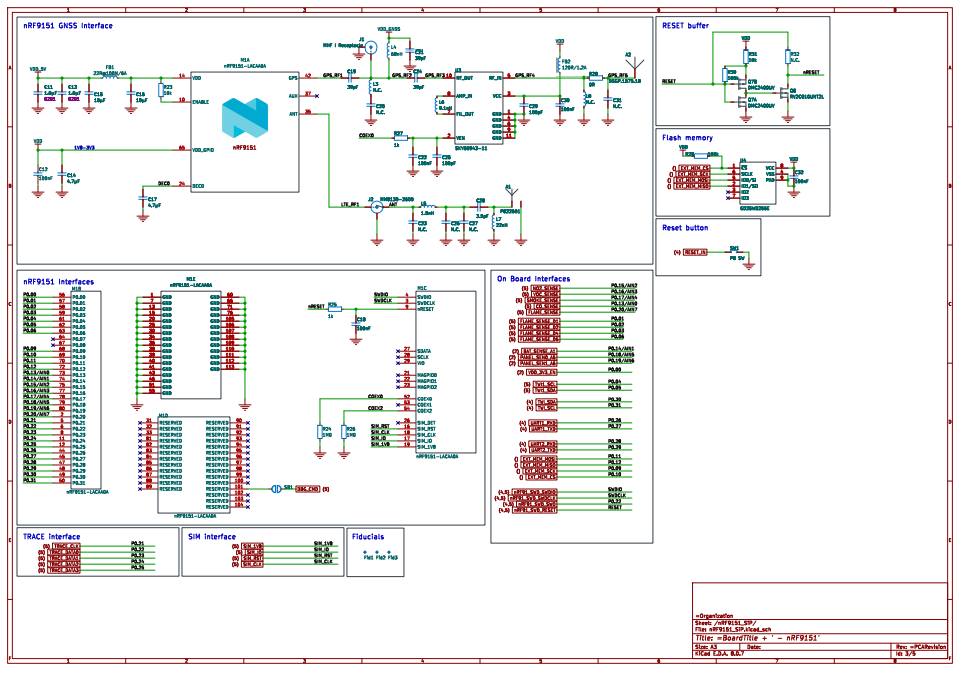

對于空氣質量監測，考慮部署SafeAir系統的住宅區。PM2.5、CO?、NO?、VOC、SO?、O?等傳感器模塊通過模擬、I2C或UART接口連續測量污染物水平，并提供原始數據。這些數據由nRF9151單片機實時處理，根據公認的標準，考慮污染物濃度和環境因素，計算出空氣質量指數(AQI)。如果計算出的AQI超過安全閾值，系統將通過LTE連接向基站發送詳細報告，包括污染物水平、AQI值和位置坐標(通過GNSS模塊)?；蛘撸诒镜夭渴鹬?，利用DECT NR+ mesh功能通知附近的設備或節點空氣質量差。

這可以及時通知居民或當局，警告他們采取必要的預防措施，如限制戶外暴露。硬件設計確保了即使在偏遠地區也能可靠地傳輸數據，使系統健壯有效地用于環境健康監測。PCB的硬件設計包括一個獨特的功能：一個RGB LED系統集成了一個透明的底部外殼和動態顏色邊界。RGB led照亮了外殼的邊緣，反映了周圍地區的空氣質量指數(AQI)水平。使用PCBWay先進的彩色印刷設備將醒目的短語“您正在呼吸空氣這種顏色”印刷在PCB上，在邊界顏色和環境中的空氣質量之間提供了直接直觀的視覺聯系。這種創新的設計增強了用戶的交互和意識，同時保持了板的功能和美學吸引力。
