SmartListener是一款低成本、支持wi - fi的邊緣人工智能設備，可以監聽現實世界的聲音，比如嬰兒的哭聲、狗叫聲或玻璃破碎聲，并在檢測到特定聲音事件時發送MQTT警報。它使用PSoC6 AI Kit運行使用DeepCraft Studio訓練的輕量級ML模型，并具有定制的3d打印外殼，可在任何房間部署。

主要特點:

?Edge AI：直接在PSoC?6上運行TensorFlow Lite模型。

?5+聲音類：檢測嬰兒哭聲，火災警報，玻璃破碎，腳步聲和狗叫。

?MQTT集成：向任何代理(HiveMQ/ mosquito)發布JSON警報。

?低延遲：用最少的硬件進行實時處理。

數據集準備(ESC-50)

ESC-50是環境聲音分類(ESC)領域的一個免費的、標記良好的、廣泛使用的數據集。我們使用自定義Python腳本來拆分、重新采樣和轉換數據集，以匹配DeepCraft Studio期望的輸入格式。

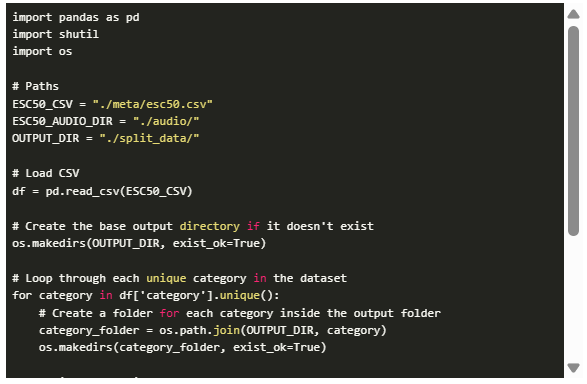

腳本1：按類拆分ESC-50

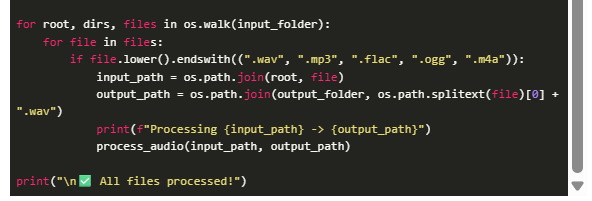

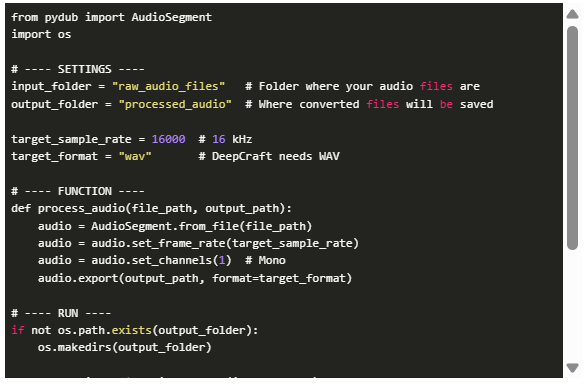

腳本2：轉換到WAV +采樣到16千赫

這些確保每個音頻文件在16 kHz，單聲道，16位PCM - PSoC6推理所需。

DEEPCRAFT工作室

英飛凌科技的DEEPCRAFT?Studio是一個端到端平臺，用于開發和部署邊緣人工智能應用程序。它支持音頻、雷達、時間序列和計算機視覺數據。憑借直觀的基于圖形的界面，它簡化了從數據收集到部署的機器學習工作流程。該平臺還提供開源入門模型，使開發人員能夠快速啟動人工智能項目并將其部署到邊緣設備。

DEEPCRAFT工作室：數據標簽

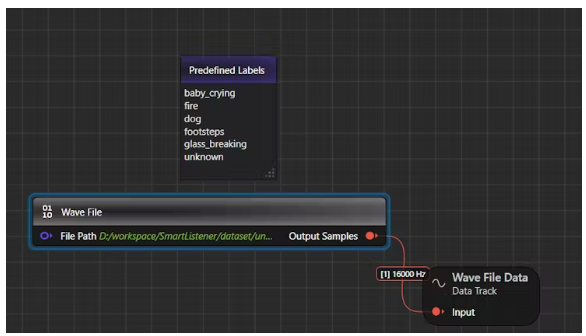

在能夠訓練模型甚至執行預處理之前，需要將數據導入DEEPCRAFT工作室，以便我們可以開始標記它。我們創建了一個Generic Graph UX項目，在其中添加了一個“wav文件”節點，這樣我們就可以讀取訓練數據。

選擇標簽

?嬰兒哭了

?狗叫聲

?玻璃打破

?門敲

?背景噪音(“未知”)

?其他事件(未標記)

DEEPCRAFT工作室：數據導入

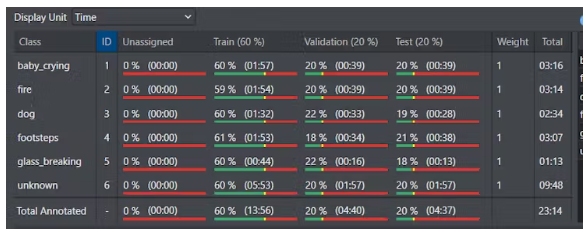

在標記了所有將用于訓練模型的數據之后，需要將數據導入DEEPCRAFT分類項目。然后我們需要將數據分成三類：訓練數據集，驗證數據集，測試數據集。

DEEPCRAFT Studio：預處理

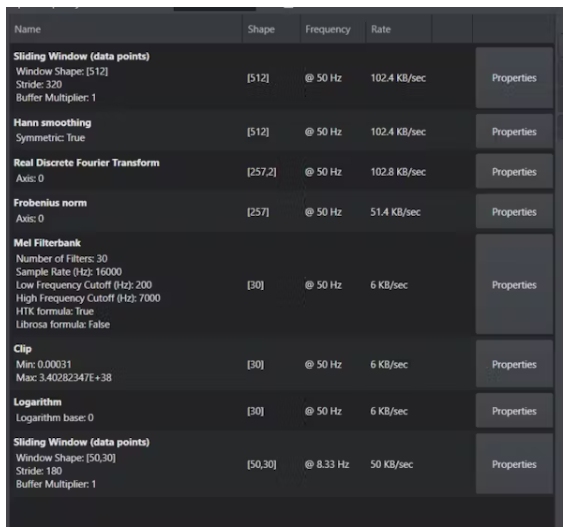

原始錄音使用DeepCraft Studio設計的精心制作的特征提取管道進行預處理。輸入音頻片段為單通道PCM WAV文件，采樣頻率為16 kHz，并對預處理鏈進行了實時推理和分類精度優化。

?滑動窗口：該步驟將傳入的音頻流分割成~32毫秒的重疊窗口，用于基于幀的處理。

?漢恩平滑：通過應用漢恩窗來減少光譜泄漏。

?實離散傅里葉變換(RDFT)：使用實值FFT將時域信號轉換到頻域。

?Frobenius范數：使用Frobenius范數將FFT輸出減少為每幀單個功率譜。

?梅爾濾波器組：將功率譜轉換為感知啟發的梅爾尺度表示-將高維FFT壓縮成有意義的30 bin頻率特征。

?剪輯：通過剪輯極值來確保數值的穩定性

?對數：應用對數壓縮來模擬人類的響度感知，并進一步規范化動態范圍。

?最終滑動窗口(譜圖塊)：創建譜圖“快照”，將其傳遞到神經網絡中進行分類。

DEEPCRAFT工作室：模型訓練

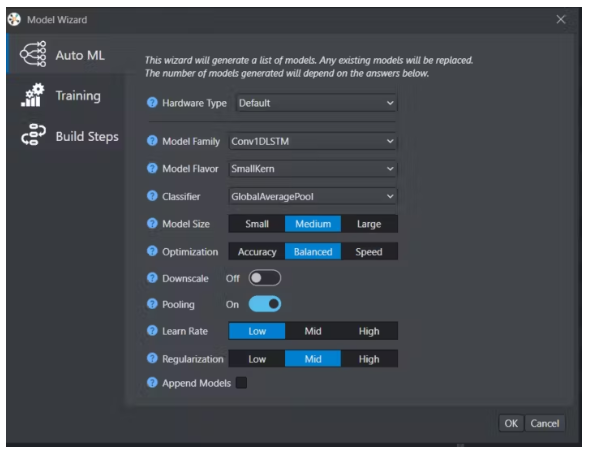

為了訓練音頻分類模型，我使用了DeepCraft Studio的modelwizard，它簡化了神經網絡架構的選擇和調整。該模型針對PSoC6 AI Kit的部署進行了優化，重點關注大小、延遲和泛化。

DEEPCRAFT工作室：模型評估

訓練后的Conv1DLSTM模型達到了76.13%的準確率和76.08%的f1分?jǐn)?shù)，證明了輕量級架構的可靠性能。混淆矩陣顯示了在分類不同的聲音方面的優勢，比如火(10.25%的正確率)和嬰兒哭聲(11.32%的正確率)，盡管在模糊或罕見的類別中會出現挑戰。例如，玻璃破碎只有1.27%的時間被正確識別，經常被錯誤地分類為未知(1.91%)，可能是由于有限的訓練樣本或細微的聲學特征。該模型傾向于將39.46%的樣本標記為未知，這表明保守的置信度閾值或噪聲敏感性，而狗和嬰兒哭聲之間的混淆(1.37%)暗示了重疊的頻率模式。

為了提高魯棒性，未來的工作可以集中在代表性不足的類別(例如，合成玻璃破碎樣本)的數據增強和調整置信度閾值以減少未知預測。盡管存在這些挑戰，該模型仍優于基線CNN(準確率約68%)，使其成為進一步優化邊緣部署的有希望的候選者。

DEEPCAFT工作室：模型生成

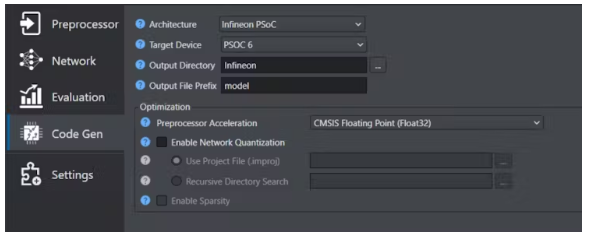

DeepCraft Studio被配置為生成優化的C代碼(model.h/model. C)，用于在英飛凌的PSoC 6微控制器上部署音頻分類模型。針對雙核Cortex-M4/M0+架構，該設置支持cmsis加速浮點運算，同時保持全精度(Float32)而無需量化。

部署

在PSoC?6 AI Kit上部署機器學習模型需要使用英飛凌的開發工具(如ModusToolbox?和DEEPCRAFT?Studio)將訓練好的模型集成到嵌入式應用程序中。該模型嵌入到PSoC 6的雙核ARM Cortex-M4F/M0+微控制器上運行的固件中。實時收集來自板載外設MEMS麥克風的音頻數據，并將其傳遞給模型，直接在設備上進行推理，從而實現低延遲的設備上AI處理。

為了實現通信，PSoC 6 AI Kit使用AIROC?CYW43439模塊進行Wi-Fi和MQTT連接。通過在應用程序中集成MQTT客戶機庫，該工具包可以將推理結果發布到MQTT代理，使其成為邊緣到云用例的理想選擇。這種設置允許我們的應用程序在本地執行推理并無線發送結果，實現邊緣智能和連接通信之間的有效平衡。

部署：PSoC 6 AI套件概述

英飛凌科技的PSoC?6 AI評估套件(CY8CKIT-062S2-AI)是一款面向邊緣AI應用的緊湊型開發平臺。它具有雙核ARM Cortex-M4F/M0+微控制器，集成了6軸運動傳感器，雷達和MEMS麥克風等傳感器，以及通過AIROC?CYW43439 Wi-Fi/藍牙組合模塊的無線連接。該套件與DEEPCRAFT?Studio兼容，支持機器學習模型訓練和部署，使其成為智能家居設備，可穿戴設備和工業監控等應用的理想選擇。

部署：ML模型推理

項目包含一個操作系統任務，該任務將用于讀取PDM (mic)輸入并將其傳遞給模型，以便進行預處理和分類。

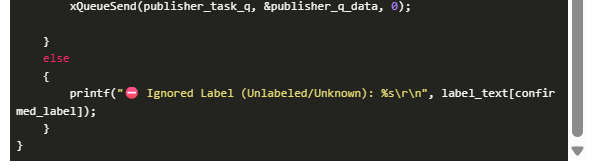

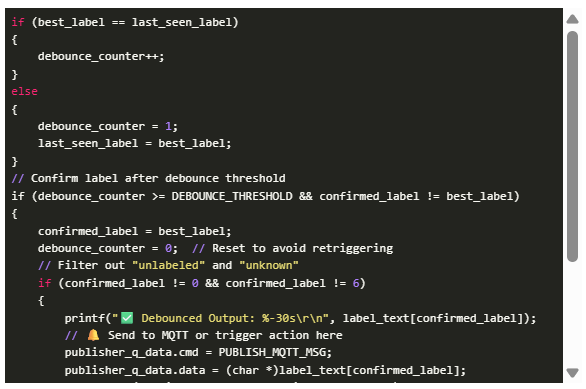

推理任務將檢查模型的結果，并在將檢測到的標簽發送到要發布的MQTT任務之前執行一些退出操作。

部署：MQTT通信

MQTT通信使用以下配置來選擇代理(HiveMQ)和發布者使用的主題

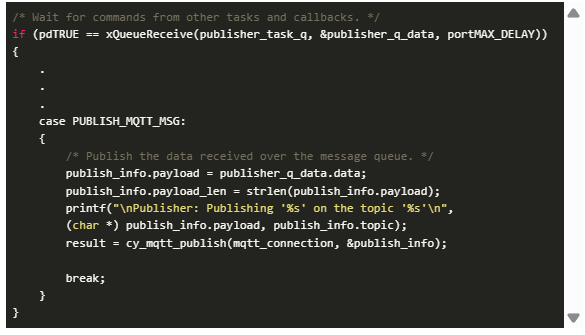

一旦標簽被模型確認，它將被發送到MQTT任務以發布它。

部署：最終測試

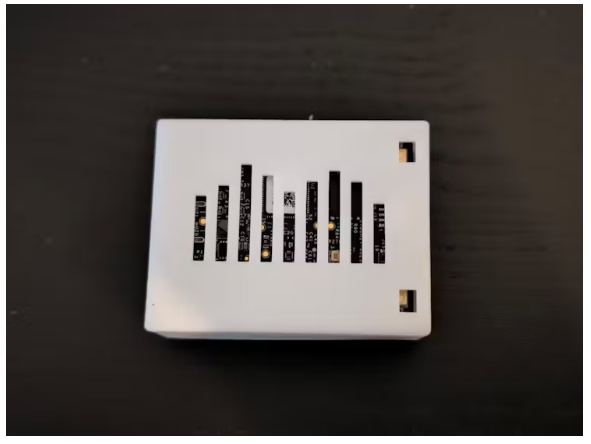

在用代碼閃爍電路板并連接鋰離子電池后，我們可以將設備放入定制的外殼中，讓它傾聽周?chē)h(huán)境，開始檢測預定義的聲音并將其傳達給云。
