ls2k1000開發板移植rt-thread筆記

1.前言
2.龍芯派基本介紹
3.rt-thread在龍芯派上的運行過程
4.rtt的啟動分析

4.1 啟動代碼引導
4.2 rt-thread的啟動流程

5.關鍵部分驅動的初始化
6.Stack Frame
7.總結

1.前言

龍芯2k1000開發板擁有非常豐富的外設資源，板子設計也非常的精致。

所以打算運行一下rt-thread，然后進行相關的開發操作。

本文主要針對龍芯2k1000的龍芯派的開發板進行rt-thread移植，通過這篇文章，基本上掌握rt-thread對于一個新的體系架構上的移植過程，同時也可以很好的掌握mips64體系架構上的相關知識，同時熟悉使用龍芯派2k1000。

由于裸機開發與rtos開發有著一定的聯系，所以如果要想理解rt-thread更加底層的東西，一定需要理解芯片的設計以及各種體系架構的設計。

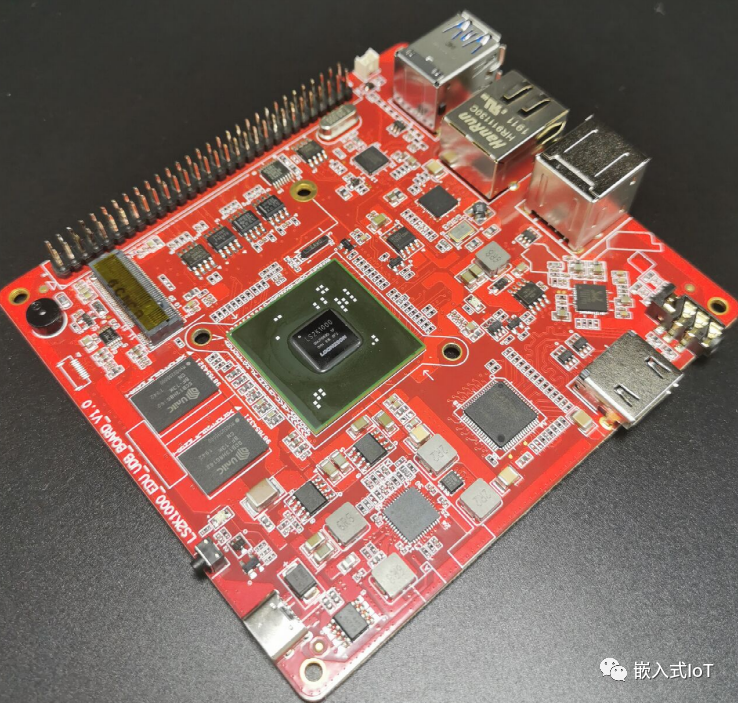

2.龍芯派基本介紹

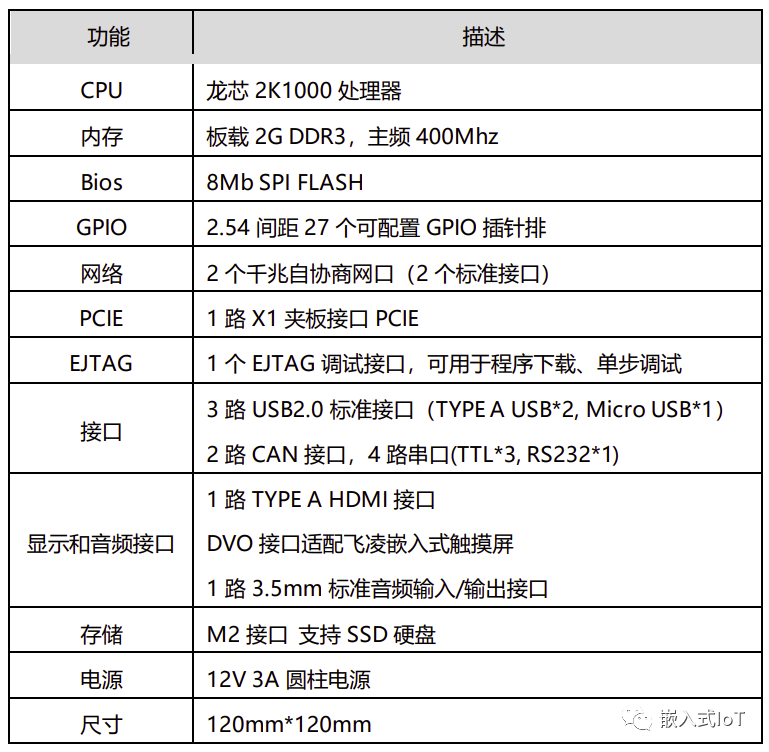

龍芯派就是面對普通開發群體的一個開發板，龍芯派搭載 2K1000 處理器（主頻 1GHz），板載 DDR3 顆粒，實現 DDR3 的運行存儲功能。實現了 GPIO 的輸入輸出，中斷功能。板上集成 1 個網 口，集成 3 個 USB 接口，HDMI 接口，LCD 接口，音頻輸入/輸出，集成 SD 卡接口，集成 2 個 CAN 接口，集成 RTC 計時功能。可以外擴 WIFI 模塊。2K 龍芯派可以廣泛應用于信息安全、電力、軌道交通、工業控制、信號處理、數據通信、信息教育等領域。

由于其強大的性能以及多接口，也讓更多方案實現變的可能。

龍芯派擁有8Mb的SPI Flash，龍芯的BIOS就是存放在這個SPI Flash中，龍芯叫pmon?？梢岳斫鉃閡boot，由于龍芯的pmon的使用，我們?yōu)榱蓑炞C和體驗效果，并且方便開發測試，我們可以利用pmon的tftp的下載功能，將固件拷貝到內存中，然后直接執行即可。這種方式有利于程序的調試和開發。

當實際應用到生產環境中時，可以將rt-thread固化到spi flash中，這樣就可以很好的加快啟動速度了?，F(xiàn)在我們只講開發階段的啟動過程。

3.rt-thread在龍芯派上的運行過程

龍芯派是通過網絡下載方式將固件進行燒錄的，所以首先啟動了pmon，然后將rt-thread固件轉移到ddr中。

上電之后，龍芯的pmon開始啟動，當串口打印過程中，我們可以通過輸入鍵盤上的c字符進入pmon的控制臺中，這樣就可以利用pmon的tftp將固件加載到ddr中，然后跳轉到ddr中去執行。

ifaddr syn0 192.168.12.100
load tftp://192.168.12.35/rtthread.elf;
g

其中ifaddr為設置開發板的ip地址，syn0表示第一個網卡，load加載程序到內存，g開始執行。

接著，rt-thread啟動初始化流程，初始化串口，初始化中斷，然后開啟中斷，線程開始調度，rt-thread開始進行任務調度。

這就是一個龍芯派執行的完整流程。

4.rtt的啟動分析

對于龍芯派的移植，或者說對于一個新的體系架構移植rt-thread,基本過程分為如下幾個部分：

1.裸機代碼引導，初始化?？臻g與bss段，為運行c代碼提供環境

2.關閉中斷，直到所有的流程初始化完成，第一個最高優先級的線程出棧時，打開中斷

3.初始化uart

4.初始化os tick中斷

5.控制臺輸出logo

6.初始化ipc，以及組件，初始化timer()以及idle線程

4.1 啟動代碼引導

這部分的主要功能就是為啟動C代碼做準備。

這部分的代碼一般是由匯編寫的，準備好sp的棧指針，然后清空bss段然后直接跳轉到了rtthread_startup函數中。

然后就進入rt-thread入口函數。

4.2 rt-thread的啟動流程

簡述一下rt-thread的啟動流程如下：

1.關閉全局中斷

2.板級驅動初始化(關鍵初始化，timer、uart等，移植大部分工作)

3.初始化選中的rtt組件

4.打印logo

5.調度器初始化

6.初始化main、idle等線程

7.啟動調度(出棧時開啟全局中斷)

8.線程開始調度

5.關鍵部分驅動的初始化

對于龍芯2k1000來說，我們需要關注的是rt_hw_board_init里面關鍵外設的初始化。這里主要涉及到兩個，一個是uart驅動初始化，另外一個就是timer初始化。

對于tick，我們采用mips中的c0寄存器進行比較。

HPET 控制器

通過配置,每個定時器都能獨立產生中斷。

這組定時器由一個向上累加的主計時器(up-counter)以及一組比較器構成。這個計時器以固定的頻率(125MHz)向上累加,因此當軟件兩次讀取計時器的值時,除非遇到計時器溢出,否則第二次讀取的值總是比第一次讀取的值大。而每個定時器都包含一個 match 寄存器以及一個比較器。當 match 寄存器的值與主計時器相等時,那么定時器產生中斷。部分定時器可產生周期性中斷。HPET 模塊包括一個主計數器(main count)以及三個比較器(comparator),且他們的寬度都是 32 位。在這三個比較器中,有且僅有一個比較器支持周期性中斷(periodic-capable)，這三個比較器都支持非周期性中斷。

而在我們的rtt中正常情況下是使用非周期性中斷。相關的寄存器不展開描述，使用的過程中配置好即可。

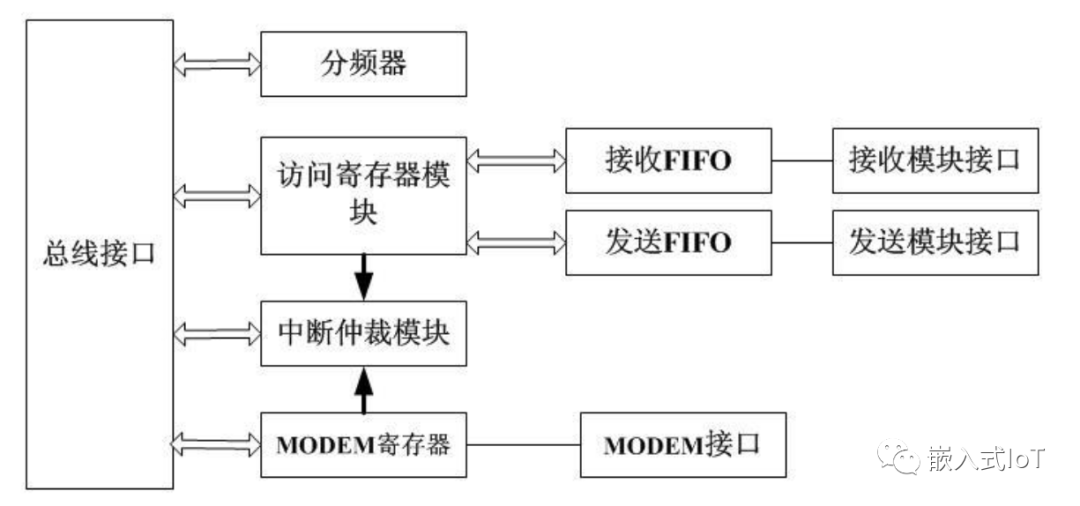

uart控制器

作為rtt的控制臺，串口這部分也是必不可少的，在使用ls2k1000的時候，需要充分考慮到uart資源使用情況。

2K1000 集成了 12 個 UART 控制器,通過 APB 總線與總線橋通信。雖然說有這么多串口控制器，但是實際上很多都是復用的串口控制器，所以實際上只能最大同時使用的是4路uart接口。
