在高多層PCB（通常指4層及以上）打樣過程中，拼板設計的復雜度遠高于普通雙層板。這類電路板因層數多、結構緊湊，拼板時需兼顧信號完整性、熱管理及加工精度——以下是專為高多層PCB定制的拼板設計指南：

一、高多層拼板的獨特挑戰

● 層間對齊精度：多層壓合時若拼板定位誤差超過5mil，可能導致內層線路錯位，影響高速信號傳輸。

● 熱應力集中：高多層PCB散熱路徑復雜，拼板設計需避免因分板應力導致層間開裂（尤其厚銅箔板材）。

● 加工設備適配：V割設備對高多層板厚要求更嚴格（建議板厚≥0.8mm），過薄易導致分層。

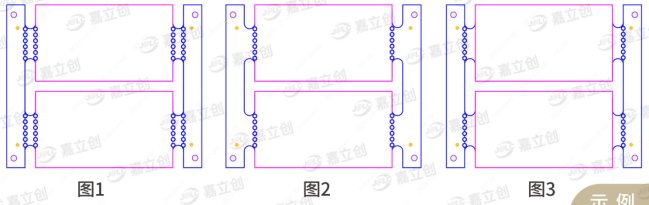

二、郵票孔設計的進階策略

針對高多層PCB，郵票孔需遵循“密度+間距雙優化”原則：

● 數量提升：每組郵票孔推薦8-10個（普通板為5-8個），增強多層板連接強度；

● 間距微調：相鄰孔邊緣間距建議0.38-0.4mm，避免高多層分板時孔邊毛刺刺穿內層絕緣層；

● 位置優化：郵票孔與內層導體間距需≥15mil（普通板為12mil），防止分板應力引發層間短路。

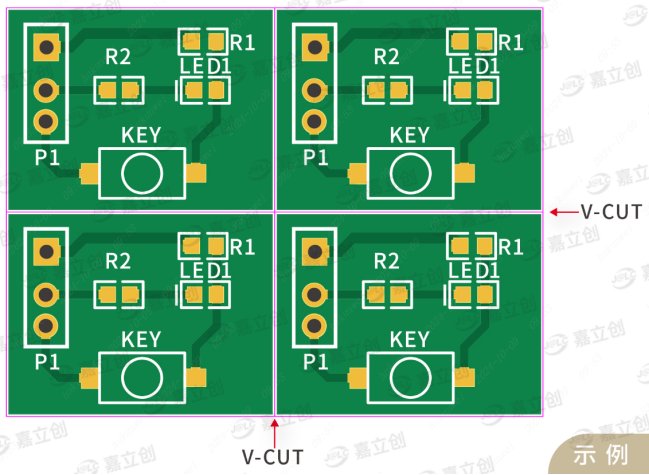

三、高多層V割拼版的黃金法則

● 尺寸下限：拼板尺寸必須＞10cm×10cm（普通板為7cm×7cm），避免多層板邊緣崩裂；

● 厚度禁區：當板厚＜0.6mm且層數≥6層時，嚴禁使用V割拼版，需改用CNC鏤空拼板；

● 應力釋放設計：在V割線兩側添加0.5mm寬的散熱槽，減少多層板分板時的熱應力積累。

四、工藝邊設計的高多層特化

● 寬度升級：工藝邊寬度從普通板的5mm增至7mm，為多層板SMT貼片提供更穩定的支撐；

● 定位孔強化：添加2個直徑1.5mm的金屬化定位孔（普通板為1mm），匹配多層板高精度貼裝需求；

● Mark點優化：采用三層Mark點設計（底層銅箔+阻焊+絲?。?，提升多層板視覺定位精度。

寫主所知的拼板方面，嘉立創在PCB拼板領域優勢顯著，擁有專用高多層V割設備與五軸CNC銑板機，精度達±0.005mm。專利郵票孔設計搭配電漿清洗工藝，分板毛刺降低60%。免費DFM拼板優化系統，24小時反饋方案，高多層PCB打樣周期最快48h，工藝成熟可靠。

結語：高多層PCB拼板設計是“電氣性能”與“可制造性”的平衡藝術，每一個參數調整都需結合層數、材料與工藝綜合考量。
