VDMA工作機制
詳細解釋VDMA（Video Direct Memory Access）在Zynq平臺上的工作機制，特別是在照相機系統中的應用。VDMA是Xilinx提供的一個IP核，用于在內存（DDR）和視頻流設備（如攝像頭、顯示器）之間高效傳輸視頻數據。

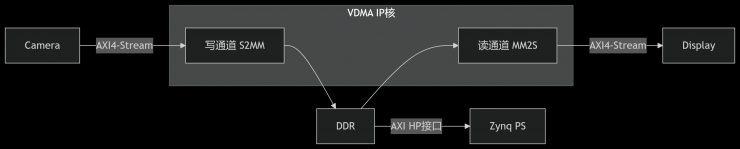

VDMA核心架構
// 配置VDMA
run_vdma_frame_buffer(&vdma, VDMA_ID, 1280, 720,frame_buffer_addr, 0, 0, BOTH);
此代碼配置：
分辨率：1280×720
幀緩沖區地址：0x1000000
雙通道使能

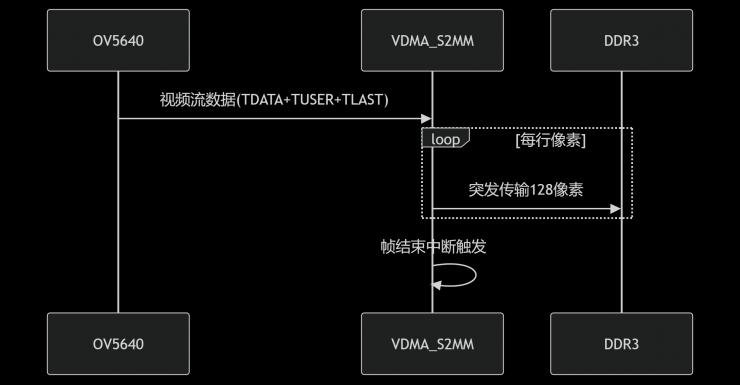

2. 視頻采集（寫通道 S2MM）

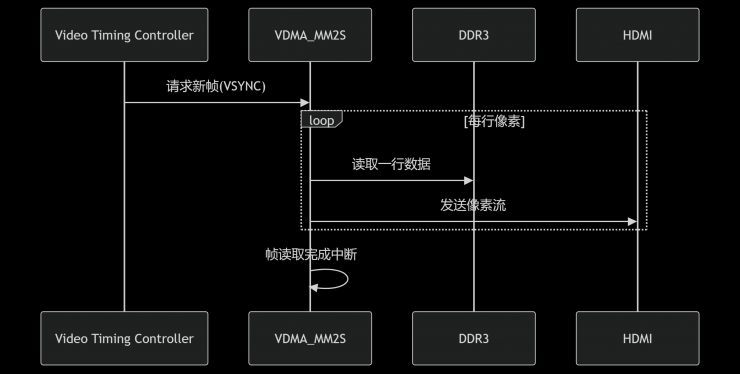

3. 視頻顯示（讀通道 MM2S）
DisplayStart(&dispCtrl); // 啟動顯示控制器
VDMA的核心功能
VDMA在視頻系統中扮演“數據搬運工”的角色，其主要功能包括：
1. 實現視頻流與內存之間的高速數據傳輸
2. 支持多幀緩沖管理（Frame Buffering）
3. 提供可編程的幀同步機制
VDMA在照相機系統中的工作流程
以OV5640+HDMI系統為例，VDMA的工作分為兩個通道：
-寫通道（S2MM, Stream to Memory Map）：將來自攝像頭的視頻流數據寫入DDR
-讀通道（MM2S, Memory Map to Stream）：將DDR中的視頻數據讀出并發送給顯示器
關鍵機制詳解
1. 多幀緩沖（Frame Buffering）
VDMA使用環形緩沖區（Ring Buffer）管理多個幀：
配置了3個幀緩沖（`FRAME_BUFFER_NUM=3`）
每個幀緩沖區大?。?span>`1280x720x3 = 2.63MB`
緩沖區地址連續存儲：
// 幀緩沖區基地址
unsigned int const frame_buffer_addr = ...;
// 第n幀地址計算
rd_fram_addr = frame_buffer_addr + vd_mode.height*vd_mode.width*3 * rd_index;
```
VDMA通過乒乓操作（Ping-Pong Buffering）實現無縫傳輸：
當攝像頭寫入幀N時，VDMA可同時將幀N-1發送給顯示器
三緩沖設計避免讀寫沖突：
幀0：正在被攝像頭寫入（S2MM）
幀1：正在被顯示器讀?。?span>MM2S）
幀2：空閑（可被處理/保存）
2. 同步機制（Synchronization）
VDMA通過幀同步信號協調數據傳輸：
寫通道同步：使用OV5640的VSYNC（幀同步）信號
讀通道同步：使用VTC（Video Timing Controller）生成的時序
關鍵寄存器控制：
VSIZE：設置每幀行數（720）
HSIZE：設置每行像素?cái)?shù)（1280×4字節，32位總線）
STRIDE：行跨度（1280×3=3840字節）
3. 中斷與狀態管理
VDMA提供可編程中斷：
幀結束中斷（Frame Complete Interrupt）
寫通道：完成一幀寫入時觸發
讀通道：完成一幀讀取時觸發
在拍照功能中利用中斷替代輪詢：
// 凍結當前幀（代碼示例）
XAxiVdma_StartParking(&vdma, rd_index, XAXIVDMA_READ);
4. 數據格式轉換
VDMA在AXI協議間轉換：
S2MM方向：
`AXI4-Stream`（無地址）→ `AXI4-Memory Map`（帶DDR地址）
MM2S方向：
`AXI4-Memory Map` → `AXI4-Stream`
```mermaid
graph TB
subgraph PL端
A[OV5640] -- Video Stream --> B[VDMA S2MM]
D[VDMA MM2S] -- Video Stream --> E[HDMI]
end
subgraph PS端
B -- AXI HP接口 --> C[DDR控制器]
C --> D
end
```
5. 性能優化技術
突發傳輸（Burst Transfer）：
VDMA使用INCR突發模式，單次突發長度=128（Zynq最大值）
數據對齊：
幀起始地址128字節對齊（避免Cache一致性問題）
異步時鐘域：
攝像頭時鐘（PCLK）和VDMA工作時鐘獨立，通過FIFO跨時鐘域
在代碼中的具體體現
// VDMA初始化配置
run_vdma_frame_buffer(&vdma,
VDMA_ID,
vd_mode.width, // 1280
vd_mode.height, // 720
frame_buffer_addr,
0, 0, BOTH); // 啟用讀寫通道
// 拍照時凍結幀
XAxiVdma_StartParking(&vdma, rd_index, XAXIVDMA_READ);
常見問題解決方案
1. 圖像撕裂問題：
- 原因：讀寫指針同時訪問同一幀
- 解決：使用三緩沖+精確幀同步
2. 帶寬不足：
- 現象：VDMA的TREADY信號頻繁置低
優化：提升總線寬度（32→64位）或時鐘頻率（100→150MHz）
3. 時序違例：
- 現象：HDMI顯示錯位
- 解決：在Vivado中添加時序約束：
set_false_path -from [get_clocks cam_clk] -to [get_clocks vdma_clk]
