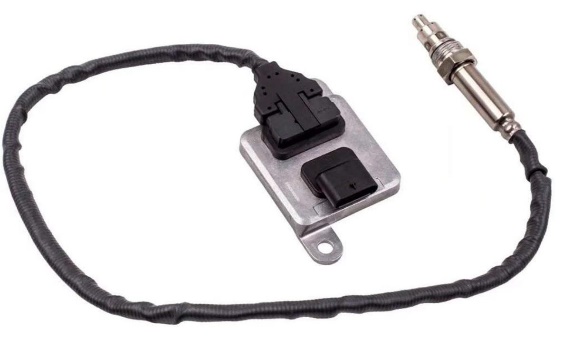

在全球汽車行業向“雙碳”目標加速邁進的背景下，氮氧傳感器（NO_x Sensor）已成為汽車尾氣排放控制的關鍵節點。作為發動機管理系統的“環境監測官”，其核心功能是實時監測尾氣中N₂O、NO、NO₂等氮氧化物濃度，并將數據以毫秒級響應傳輸至車載ECU。通過精準調控選擇性催化還原（SCR）系統的尿素噴射量，現代柴油車的NO_x排放量得以降低90%以上，確保嚴格符合國六/歐七排放標準。

為極端工況而生的氮氧傳感器

氮氧傳感器主要由傳感單元、加熱單元、控制電路和保護外殼四大核心部分組成（圖1）。傳感單元是氮氧傳感器的“心臟”，通常采用氧化鋯或氧化鈦等固體電解質材料，通過構建氧離子傳導通道來感知尾氣中的氮氧化物濃度；加熱單元?jiǎng)t如同“守護者”，在傳感器啟動初期迅速將傳感單元加熱至工作溫度（通常為600℃-800℃），確保其能快速進入穩定工作狀態，同時在工作過程中維持適宜的溫度環境，防止因溫度波動影響檢測精度；控制電路作為“大腦”，負責將傳感單元產生的微弱電信號進行放大、處理，并轉換為車載ECU能夠識別的標準信號；堅固的保護外殼不僅能抵御-40℃至900℃的極端溫度、復雜化學腐蝕氣體，還能有效隔離外界電磁干擾，保障傳感器內部信號的穩定傳輸。

由于氮氧傳感器長期工作于-40℃至900℃的極端溫度環境，同時承受復雜化學腐蝕氣體和高頻熱循環沖擊。其6000小時的設計壽命一旦到期，傳感器老化將導致SCR系統控制失準，引發尾氣超標、動力下降等連鎖反應。因此，高效的研發測試與故障診斷成為保障產品可靠性的關鍵環節。

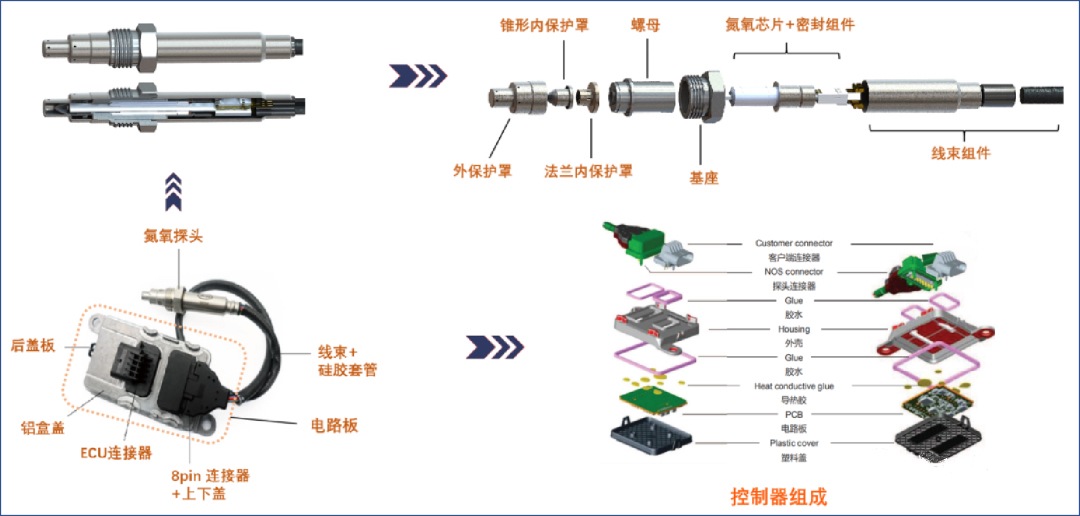

圖1：氮氧傳感器內部結構分解圖

泰克MSO5B示波器：破解氮氧傳感器測試難題的利器

如此精密復雜的氮氧傳感器，在研發與測試過程中面臨著諸多挑戰，這也使得單臺示波器難以滿足其測試需求，需要通過級聯多個示波器來實現全面、精準的檢測。

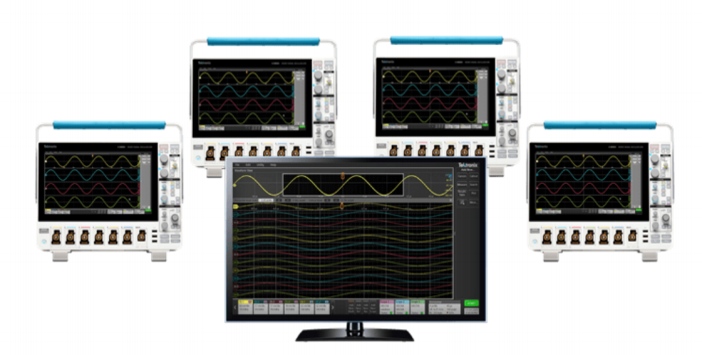

氮氧傳感器在工作時會產生多種類型的信號，包括傳感單元輸出的微弱氮氧化物濃度信號、加熱單元的電流與電壓信號、控制電路與ECU之間的通信信號等，這些信號不僅類型多樣，而且頻率范圍廣、幅值差異大。以新型高速數字接口的氮氧傳感器為例，其信號傳輸速率可達百兆級別，信號頻率成分復雜，單臺示波器有限的通道數無法同時采集所有關鍵信號，導致無法全面分析傳感器的工作狀態。而級聯多臺泰克MSO4/5/6B系列示波器，可將通道數量擴展至最多64個模擬通道，能夠同步采集傳感器的各類信號，避免信號遺漏。

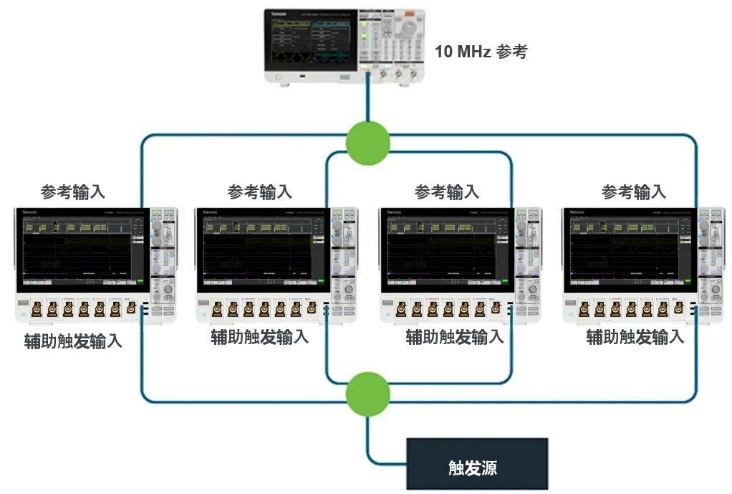

圖2：4臺泰克MSO5B示波器級聯系統架構圖，展示觸發信號分配與同步機制

此外，在汽車實際運行過程中，氮氧傳感器的工作狀態會受到發動機工況、環境溫度、尾氣成分等多種因素的綜合影響。在測試時，為了真實模擬傳感器的工作環境，需要同時監測發動機上游、SCR催化器前后等多個位置的氮氧傳感器，以及尿素噴射控制信號、排氣溫度壓力等關聯參數。這種多維度、多傳感器協同測試的需求，遠超單臺示波器的能力范圍。通過級聯8臺泰克MSO4/5/6B系列示波器，利用SMA高帶寬功分器（174-6214-00）與相位匹配電纜（174-6212-00）實現皮秒級同步精度，能夠確保各通道信號采集的一致性，完整還原傳感器在復雜工況下的工作狀態，為工程師提供全面、準確的數據支持。（如圖2）

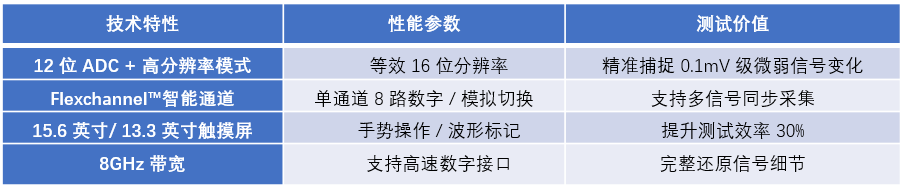

泰克MSO4/5/6B系列示波器本身具備的卓越性能，也為級聯測試奠定了堅實基礎。其12位ADC配合高分辨率模式，可實現等效16位分辨率，能夠精準捕捉氮氧傳感器0.1mV級的微弱信號變化；Flexchannel?智能通道支持單通道8路數字/模擬切換，極大增強了通道的靈活性與適用性；15.6英寸/13.3英寸觸摸屏搭配便捷的手勢操作，進一步提升了測試效率。

TekScope PC軟件：多機協同測試的智慧大腦

除了硬件級聯，軟件的支持對于多臺示波器協同測試同樣至關重要。TekScope PC分析軟件構建了一體化測試生態系統：

● 多機協同控制：通過以太網無線/有線實現8臺示波器的觸發/采集參數統一配置；

● 波形融合顯示：在單一界面整合所有通道波形，支持跨設備信號關聯分析；

● 相位校正算法：示波器和探頭相位校正算法通過軟件補償機制，確保多通道信號時間誤差＜1ns；

● 數據可視化：支持3D瀑布圖、信號關聯性圖譜等12種可視化分析模式，幫助工程師快速定位問題，提升測試效率與準確性。

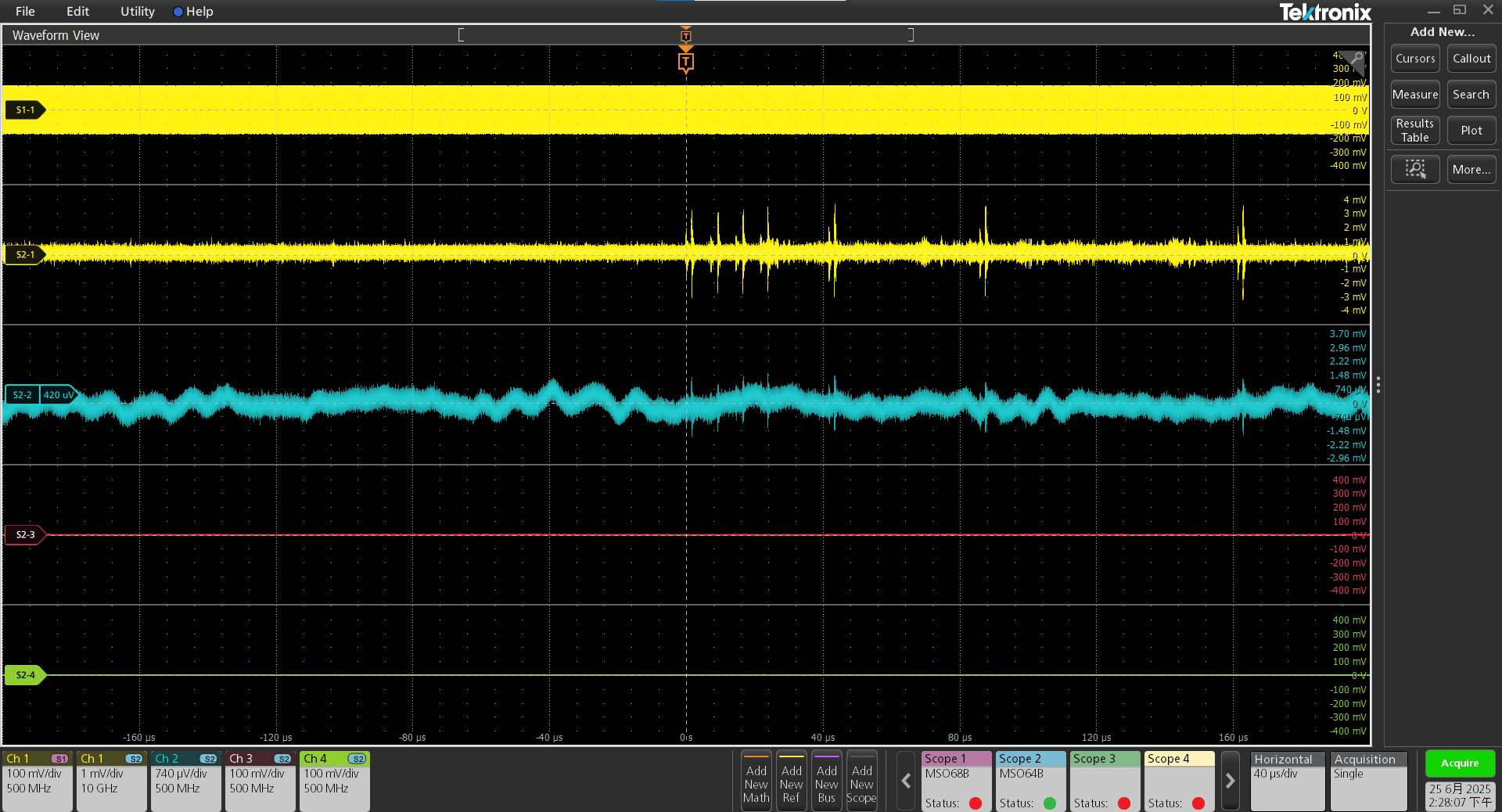

圖3：TekScope PC軟件操作界面，展示多通道波形對比與數據分析功能

級聯測試方案：全面保障氮氧傳感器性能

基于多臺泰克MSO5B示波器級聯的測試方案，能夠覆蓋氮氧傳感器從基礎性能測試到復雜工況模擬的全流程檢測。

● 基礎性能測試：通過多通道同步采集傳感器的NO_x濃度信號、加熱器電壓信號和ECU控制信號，利用上升沿觸發記錄傳感器從冷啟動到穩定工作的全波形數據，結合TekScope PC軟件分析信號上升時間等數據；

● 故障模擬測試：可斷開加熱器供電模擬失效情況，或注入100MHz-1GHz射頻信號測試抗干擾能力，借助示波器的實時頻譜分析和波形數學運算功能定位異常；

● 多傳感器協同測試：級聯4臺MSO5B示波器（32通道），同步監測發動機上下游、SCR催化器前后的傳感器信號，以及尿素噴射控制、排氣溫度壓力等參數，通過軟件時間戳對齊功能構建多信號因果關系圖譜，優化SCR系統控制策略。

面對氮氧傳感器日益復雜的測試需求，泰克MSO4/5/6B示波器級聯方案憑借硬件與軟件的深度協同，實現了從信號采集到數據分析的全鏈路突破。其通過多臺級聯擴展通道數量、皮秒級同步技術保障信號一致性，配合TekScope PC軟件的智能診斷功能，成功解決了傳統測試中信號遺漏、分析效率低等痛點。無論是汽車研發企業優化排放控制系統，還是零部件廠商提升產品可靠性，該方案都能提供精準高效的測試支持，以技術創新推動汽車行業向更環保、更智能的方向加速邁進。
