你有沒有想過，你的智能手表是如何知道你在走路、跑步、騎自行車，甚至只是站著不動的?它是如何在你不告訴它你在做什么的情況下自動開始跟蹤你的鍛煉或計算你的步數的?

在幕后，它是運動傳感器和機器學習實時協同工作的混合體。

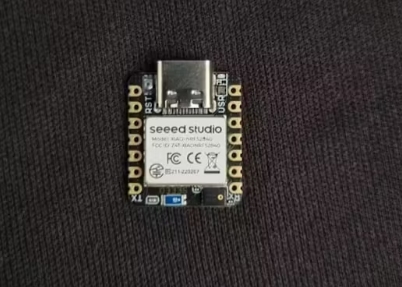

在這個項目中，我們深入研究了它是如何工作的-通過使用Seeed Studio XIAO nRF52840 Sense從頭開始構建一個運動檢測系統。這款小巧但功能強大的主板配有內置加速度計，可以在設備上運行訓練有素的Edge AI模型，而無需任何云處理。

通過收集真實世界的運動數據，使用Edge Impulse訓練模型，并將其部署回微控制器，該項目展示了可穿戴設備如何檢測您是完全在邊緣行走，跑步還是站立。

無論你是在打造健身追蹤器、手勢控制器，還是只是在探索嵌入式人工智能，這個項目都能讓你更接近于理解當今可穿戴設備中的智能技術。

項目流程

?使用板載加速度計和陀螺儀收集運動數據

?用邊緣脈沖訓練分類模型

?將模型部署到XIAO板上

?執行設備上的推理，實時檢測不同類型的運動

開始運動檢測項目的分步指南

1. 創建一個Edge沖動帳戶

?注冊你的郵箱并設置一個密碼。

?登錄后，您將進入儀表盤。

2. 創建一個新項目

?點擊“創建新項目”

?將您的項目命名為：運動跟蹤器- XIAO NRF52840

?選擇“分類”問題類型。

?單擊“創建項目”。

3. 設置您的開發環境

所需的軟件:

?Arduino IDE

?Node.js (LTS版本)

?邊緣脈沖命令行

安裝Edge Impulse命令行：

?安裝完Node.js后，在終端(CMD或PowerShell)中執行以下命令

4. 連接XIAO nRF52840檢測到邊緣脈沖

?選項A：如果使用邊緣脈沖數據轉發器(通過串行)

?將您的XIAO板通過USB連接到PC上。

?通過串行輸出加速度計值的IMU草圖

?打開終端，運行edge-impulse-data-forwarder

?命令行將檢測到您的設備，并提示您將其鏈接到您的邊緣脈沖項目。

?選擇正確的COM端口并從列表中選擇您的項目。

?選項B：如果使用邊緣脈沖固件(對于完全支持的設備)

?如果你使用的是官方支持的主板(如Arduino Nano 33 BLE Sense)，你可以閃現Edge Impulse固件。但是由于官方不支持XIAO，所以首選選項A。

5. 標記和收集運動數據

?轉到Edge Impulse Studio的“數據采集”選項卡。

?選擇加速度計作為傳感器。

?輸入一個標簽(比如站立，行走，跑步)

?將采樣長度設置為20000ms(20秒)左右。

?單擊開始采樣，并在錄制期間與設備執行該運動。

?重復所有動作類型。

6. 分割原始數據到Windows

?數據采集完成后，Edge Impulse會提示將20s的樣本分成2s個窗口。

?接受建議，保存樣品。

?對所有收集的數據重復此操作。

7. 設計沖動

?去創建脈沖選項卡。

?添加：-時間序列數據(輸入)-光譜分析(特征提取)- Keras分類(學習塊)

?單擊Save Impulse。

8. 生成功能

?點擊“光譜特征”。

?點擊“生成功能”。

?等待特征圖加載并驗證集群是否按標簽分組。

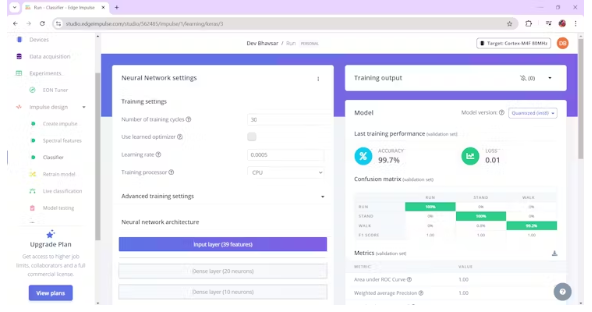

9. 訓練你的模型

?轉到“NN分類器”選項卡。

?選擇“未優化(float32)”模式以獲得最佳兼容性。

?單擊開始培訓。

?等待培訓結束并檢查模型的準確性。

10. 測試模型

?導航到模型測試。

?單擊“全部分類”以評估測試數據集上的性能。

11. 部署模型

?轉到Deployment選項卡。

?選擇Arduino Library。

?單擊Build以下載.zip文件。

12. 集成在Arduino IDE中

?打開Arduino IDE。

?去：素描>包括庫>添加。zip庫…

?選擇您下載的.zip文件。

?打開示例草圖：_inference .ino

?上傳到主板。

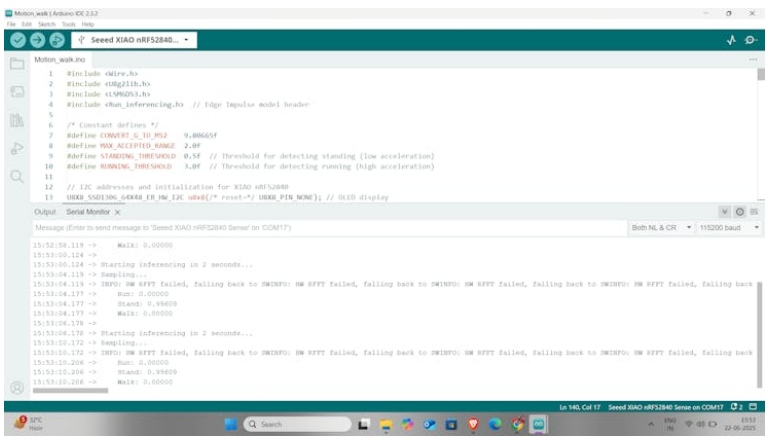

13. 監控推理

?以115200波特打開串行監視器(Ctrl+Shift+M)。

?執行動作-模型將根據訓練數據進行預測。

?您還可以集成OLED顯示器或led來顯示實時輸出。

接下來是什么?未來的應用

當你結合嵌入式系統、運動傳感器和邊緣人工智能時，這個項目只是可能的開始。

從簡單地檢測某人是否在行走、跑步或站立，這項技術可以發展成強大的現實應用，例如：

?健身追蹤器可以智能地適應你的運動

?老年人護理和安全的跌倒檢測系統

?跟蹤姿勢和運動的智能頭盔或自行車裝備

?基于手勢的非接觸式界面控制系統。

?情境感知智能手機或可穿戴設備可以根據你的活動進行調整

?康復監測工具，以跟蹤病人受傷后的進展

?產業工人安全合規活動認可

隨著硬件變得更小、更快、更高效——以及Edge Impulse等工具使人工智能模型部署變得容易——這種智能動作感知系統將無處不在：在我們的手腕上、在我們的家中、在醫院、在工廠車間等等。

這個項目展示了像XIAO nRF52840 Sense這樣的小板如何為下一代可穿戴智能奠定基礎。只要有一些創造力和數據，你就可以打造任何東西——從智能手環到人工智能健身伴侶。

本文編譯自hackster.io
