我們知道，根據在其他科學領域的研究經驗，波與某些特定的行為相關聯。光波在從一種介質（如空氣）進入另一種介質（如玻璃）時會發生折射。水波在遇到船只或大型巖石時會發生衍射。聲波會相互干擾，導致音量周期性變化。

同樣，電波也表現出我們通常不會與電信號聯系在一起的行為特性。不過，我們對電的波動性質普遍缺乏了解也不奇怪，因為在許多電路中，這些效應都是可以忽略不計或根本不存在的。對于數字工程師或低頻模擬工程師來說，他們可能工作多年并設計出許多成功的系統，卻從未深入理解高頻電路中突出的波動效應。

正如大學問——傳輸線所討論的，受特殊高頻信號行為影響的互連被稱為傳輸線。只有當互連的長度至少為信號波長的四分之一時，傳輸線效應才顯著；因此，除非我們處理高頻信號或非常長的互連，否則我們不必擔心波的屬性。

反射

反射、折射、衍射和干涉——所有這些經典的波動行為都適用于電磁輻射。但在此階段，我們仍然處理的是電信號，即尚未通過天線轉換為電磁輻射的信號，因此我們只需要關注其中的兩種：反射和干涉。

我們通常認為電信號是一種單向現象，它從一個組件的輸出端傳輸?shù)搅硪粋€組件的輸入端，換句話說，就是從源到負載。然而，在射頻設計中，我們必須始終意識到信號可以雙向傳播：當然是從源到負載，但也可能會因為反射而從負載傳回到源。

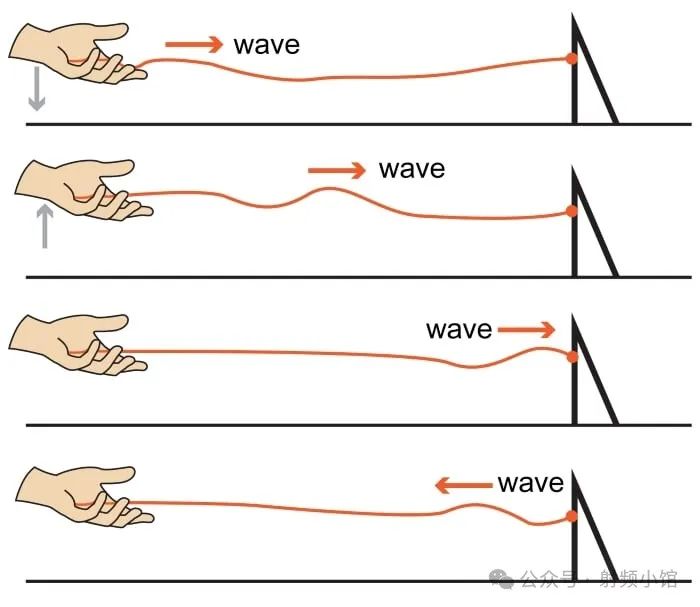

當波沿弦傳播并遇到物理障礙物時，它會發生反射。

水波類比

當波遇到不連續處時，會發生反射。想象一下，一場風暴導致大波浪在一個通常平靜的港口中傳播。這些波浪最終會撞上一個堅固的巖石墻。我們憑直覺知道，這些波浪會從巖石墻上反射回來，并再次傳播回港口。然而，我們也憑直覺知道，海浪沖上海灘時，很少會將大量能量反射回大海。為什么會有這樣的差異？

波傳遞能量。當水波在開闊水域中傳播時，這種能量只是在移動。然而，當波遇到不連續處時，能量的平滑移動就會中斷；在海灘或巖石墻的情況下，波的傳播變得不可能。但是，波所傳遞的能量會發生什么呢？它不能消失；它必須被吸收或反射。巖石墻不會吸收波浪的能量，因此會發生反射——能量繼續以波的形式傳播，但方向相反。然而，海灘允許波浪能量以更漸進和自然的方式消散。海灘吸收了波浪的能量，因此幾乎不會發生反射。

從水到電子

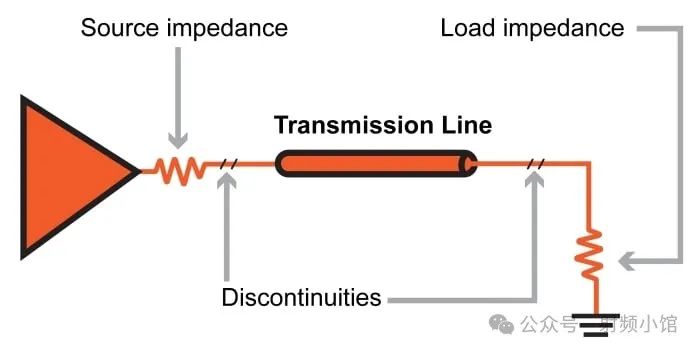

電子電路也存在影響波傳播的不連續性；在這個背景下，關鍵參數是阻抗。想象一個電信號波沿著傳輸線傳播；這相當于海洋中部的水波。波及其攜帶的能量從源到負載平穩地傳播。然而，最終，電信號波會到達其目的地：天線、放大器等。

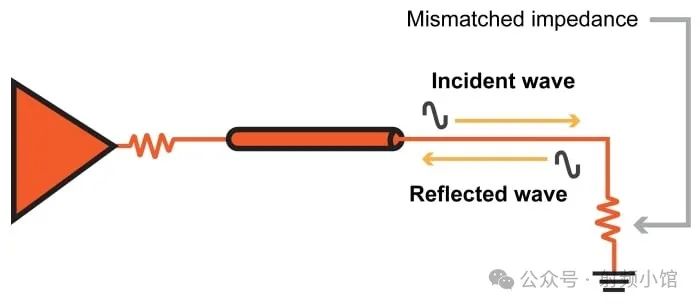

根據之前的內容，我們知道當負載阻抗的幅度等于源阻抗的幅度時，會發生最大功率傳輸。（在此上下文中，“源阻抗”也可以指傳輸線的特性阻抗。）在阻抗匹配的情況下，實際上不存在不連續性，因為負載可以吸收波的所有能量。但如果阻抗不匹配，則只有部分能量被吸收，剩余的能量會以相反方向傳播的電信號波的形式反射回來。

反射能量的多少受到源阻抗和負載阻抗之間不匹配程度的影響。最糟糕的兩種情況是開路和短路，分別對應無窮大的負載阻抗和零負載阻抗。這兩種情況代表了完全的不連續性；沒有能量可以被吸收，因此所有能量都被反射。

匹配的重要性

如果你曾參與過射頻設計或測試，你就會知道阻抗匹配是一個經常討論的話題?，F(xiàn)在我們明白了阻抗必須匹配以防止反射，但為什么對反射如此關注呢？

首先，反射會影響效率。如果我們有一個功率放大器連接到天線，我們不希望一半的輸出功率反射回放大器。我們的目標是產生可以轉換為電磁輻射的電功率。通常，我們想要將功率從源傳輸?shù)截撦d，這意味著必須盡量減少反射。

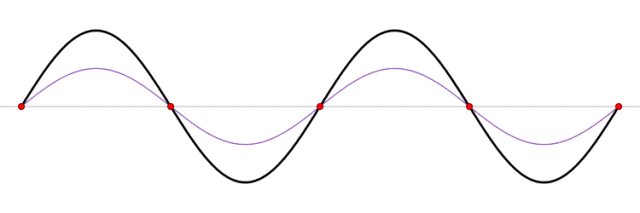

第二個問題則更為微妙。通過傳輸線傳輸?shù)讲黄ヅ湄撦d阻抗的連續信號會導致連續的反射信號。這些入射波和反射波以相反的方向相互通過。它們之間的干涉會導致駐波，即入射波和反射波之和的靜止波模式。這種駐波確實會在電纜的物理長度上產生峰值幅度的變化；某些位置的峰值幅度較高，而其他位置的峰值幅度較低。

駐波會導致電壓高于傳輸信號的原始電壓，在某些情況下，這種影響嚴重到足以對電纜或組件造成物理損壞。

總結

電信號波會受到反射和干涉的影響。

水波在遇到物理障礙物（如石墻）時會發生反射。類似地，當交流信號遇到阻抗不連續時，也會發生電反射。

我們可以通過將負載阻抗與傳輸線的特性阻抗匹配來防止反射。這樣，負載就可以吸收波的能量。

反射是一個問題，因為它們減少了可以從源傳輸?shù)截撦d的功率量。

反射還會導致駐波；駐波的高振幅部分可能會損壞組件或電纜。
