許多現代無線電通信系統采用高階QAM（正交幅度調制）傳輸技術，這種技術具有高峰均功率比，并且需要線性射頻放大器。這通常導致最終射頻功率放大器的效率較低。

多爾蒂放大器（Doherty Amplifier）能夠在提供線性度的同時，顯著提高效率。

多爾蒂功率放大器是一種采用B類放大器配置的射頻設計，通過使用兩個放大器部分來實現高效率。其中一個放大器部分負責處理較低幅度的信號情況，而第二個放大器則在需要時投入使用，以滿足更高電平信號的條件，而不會進入壓縮狀態。

通過這種方式，多爾蒂放大器能夠同時提供線性度和高效率。

多爾蒂功率放大器的發展

多爾蒂功率放大器的概念由貝爾電話實驗室的威廉·H. 多爾蒂（William H. Doherty）于1936年發明。盡管這種射頻放大器的初始設計理念誕生于真空管時代，但多爾蒂放大器滿足了高功率發射機的需求，同時仍需保持合理的功率效率水平，以降低成本、減少散熱和運行成本。真空管耗電量巨大，因此任何效率的提升都會減少功耗，同時降低對高功率能力的需求，從而節省成本和空間。首個多爾蒂放大器的射頻電路設計使用了兩個真空管放大器，均采用B類偏置，能夠向天線提供數十千瓦的功率。多爾蒂放大器的需求

如今，多爾蒂放大器在蜂窩通信系統的基站發射機以及其他許多需要高功率和高效率的無線電通信系統的射頻電路設計中得到了廣泛應用。全球有數百萬個基站，效率提升帶來的成本節約非常顯著。

多爾蒂功率放大器能夠在保持線性工作模式的同時提高效率。隨著移動通信/無線通信系統需要降低功耗并提高整體效率以維持其環保形象，減少功耗已成為一項關鍵需求。

隨著3G、4G、5G移動通信系統以及其他無線電通信系統中使用的新調制格式的峰均功率比不斷增加，線性度成為最小化數據錯誤的關鍵。

然而，普通的線性放大器效率極低，因此需要像多爾蒂原理這樣的技術來確保無線電通信和無線通信系統的功率放大器保持高效。

簡單來說，效率定義為輸出功率除以輸入功率，但這受到峰均功率比等多種因素的影響。

要了解峰均功率比如何影響效率，有必要研究放大器的工作方式。

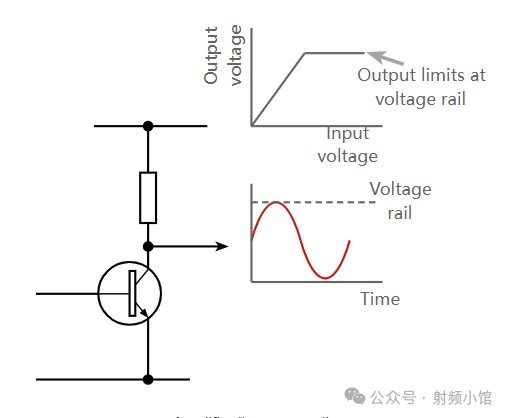

當放大器在線性模式下工作時，輸出器件必須始終處于導通狀態，輸出電壓在兩個極限之間波動。

在這種模式下（通常稱為A類放大），理論上可以達到的最大效率為50%，但在實際系統中，實現的效率總是低于這一水平。電路損耗是一個原因，另一個原因是信號可能未達到射頻放大器的最大電平。

為了提高效率，可以將放大器驅動至壓縮狀態。這種方法可以實現更高的效率。像頻率調制（FM）這樣沒有幅度成分的信號不會因此失真。唯一的信號劣化是會產生基波載波的額外諧波，但這些諧波可以通過射頻濾波器濾除。

然而，當帶有幅度成分的調制信號被輸入到運行在壓縮狀態的放大器時，會導致幅度失真。在極限情況下，當放大器以完全限幅模式運行時，所有幅度成分都會被剝離。

對于當今使用的數據傳輸系統，如UMTS、HSPA、4G LTE、5G等，所使用的射頻波形除了相位成分外還包含幅度成分，因此需要線性射頻放大器。

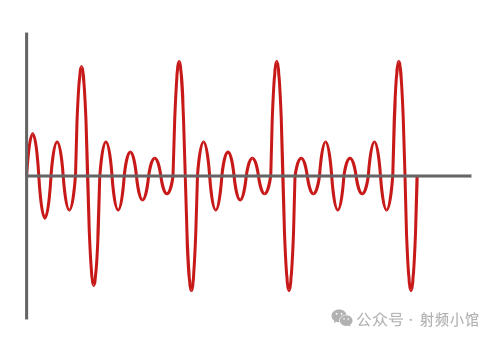

當峰均功率比增加時，情況會變得更糟，因?yàn)榉糯笃鞅仨毮軌蜻m應峰值信號，同時保持線性工作狀態。為了實現這一點，放大器只能在非常低的平均功率下運行，從而降低了效率。

多爾蒂放大器基礎與理論

多爾蒂功率放大器能夠適應具有較高峰均功率比的信號，同時仍保持良好的功率效率。它通過在整體射頻放大器中使用兩個放大器電路來實現這一點，以適應不同的工作條件。

這兩個放大器電路具有不同的偏置方式并提供不同的功能。

載波放大器：

這部分多爾蒂放大器通常工作在A類或AB類，并在任何功率水平下提供增益。它主要用于處理所謂的平均幅度信號水平。

峰值放大器：

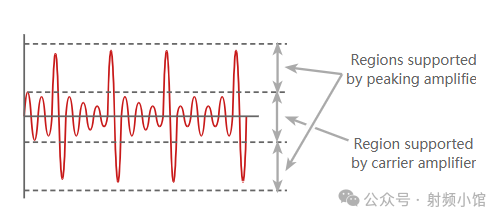

當載波放大器接近其極限時，第二個射頻放大器（峰值放大器）開始工作。峰值放大器提供了載波放大器單獨無法提供的額外功率能力。

多爾蒂放大器工作的一個關鍵點是確保峰值放大器僅在需要時運行。如果它一直運行，則無法實現效率提升。目標是讓載波放大器始終運行，而峰值放大器在載波放大器即將進入壓縮狀態時才開始工作。

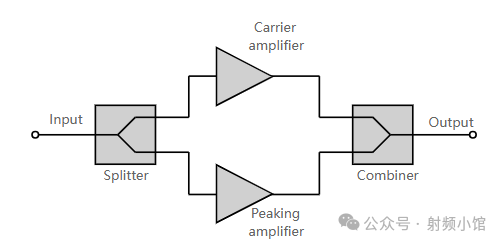

除了放大器本身，多爾蒂放大器的射頻電路設計還需要一個射頻分配器和一個合成器。這些組件用于將功率分配到兩個放大器，然后將它們的輸出合并以提供復合輸出。分配器和合成器還需要滿足兩個電路的相位和匹配要求。

多爾蒂放大器的類型
可以設計多種不同類型的多爾蒂功率放大器：

對稱多爾蒂放大器：
這是多爾蒂放大器射頻電路設計中較為直接的方法。它在電路中使用兩個相同的射頻放大器，但其性能不如第二種類型。

非對稱多爾蒂放大器：
非對稱多爾蒂放大器是此類放大器射頻電路設計中最廣泛使用的形式。它在整體模塊中包含兩個不同的射頻放大器。在這種設計中，峰值放大器具有更高的功率能力。這意味著它可以處理信號峰值，而較低功率的放大器則更有效地處理較低信號水平。這種方法能夠?qū)崿F(xiàn)更好的性能。

數字多爾蒂放大器：
傳統上，多爾蒂放大器采用模擬技術，但不同放大器的偏置方案和相位偏移限制了帶寬和效率——多爾蒂放大器的設計具有挑戰性。近年來，利用數字技術對多爾蒂放大器進行了開發。

在數字多爾蒂放大器方法中，可以使用查找表來實現載波放大器和峰值放大器之間的動態相位對齊。數字預失真（DPD）隨后與開環放大器一起用于峰值放大器的信號路徑。通過使用DPD，峰值放大器的幅度調制/相位調制響應變得相對恒定。這意味著可以通過在相位滯后信號路徑的輸入端添加恒定相位偏移來相對容易地糾正兩條傳輸線路徑之間的任何相位差異問題。

數字多爾蒂放大器尚未廣泛使用，但數字多爾蒂方法克服了完全線性方法的許多問題，并可以提供一些顯著的改進。

多爾蒂放大器的優點和缺點
在考慮使用多爾蒂放大器時，需要了解其主要優點和缺點。

多爾蒂放大器的優點：

• 能夠?qū)崿F(xiàn)更高的效率水平。

• 技術不像包絡跟蹤那樣復雜，后者也能提高射頻放大器的效率。

多爾蒂放大器的缺點：

• 難以在寬帶寬內保持分配器的相位偏移，因此多爾蒂放大器只能在有限的帶寬內使用。

• 成本高于單個放大器。

• 設計不易進行且難以獲得最佳性能。

多爾蒂放大器確實有其缺點，但它在移動電話基站、其他無線通信系統以及一般無線電通信系統中的使用正在增加。在這些應用中，多爾蒂放大器能夠提供所需的更高效率——蜂窩網絡可能消耗大量電力，運營商希望通過降低功耗來減少成本。此外，放大器需要保持線性以防止失真和其他效應（如頻譜再生），尤其是在放大器非線性時。

Doherty放大器被用于許多射頻功率應用中。盡管參考設計可能經常被使用，但需要理解其工作原理以及射頻電路設計的挑戰，以便定制設計能夠滿足其要求。

Doherty放大器的設計要求所使用的兩個放大器能夠高效運行，并且需要優化分配、匹配組合和相位，以實現所需的結果并提高效率。

從頭開始設計Doherty放大器的射頻電路是一個復雜的過程，需要深入了解和掌握該技術以及放大器中每個元件的性能。

Doherty放大器的工作原理

在探討Doherty放大器的射頻電路設計之前，有必要先了解射頻放大器的基本工作原理。

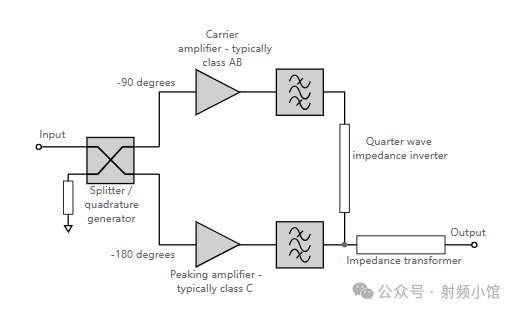

Doherty放大器的射頻電路設計使用了一個主放大器或載波放大器，通常偏置在AB類工作狀態。第二個有源器件通常稱為輔助放大器或峰值放大器，通常偏置在C類工作狀態。

信號進入整個Doherty功率放大器后，會被送到一個分配器。分配器生成兩個相位相差90°的信號。這樣設計的原因是使用電感分配器可以減少功率損耗，同時會在兩個信號之間產生90°的相位差。

其中一個輸出信號被送到載波放大器。該放大器設計用于處理平均功率水平附近的較低功率信號，旨在為這些功率水平提供最佳效率。

信號也會被送到峰值放大器。該放大器的偏置設計使其僅在出現較大峰值時開始工作，而這些峰值是載波放大器無法單獨處理的。由于峰值放大器是一個高功率放大器，在低功率水平下無法提供高效率，因此它僅在較高功率水平出現時工作。通過這種方式，可以在整個功率范圍內實現最佳效率。

當信號通過射頻放大器電路后，輸出信號會使用與分配器電路相反的結構進行合并。由于合并器也具有90°的相位偏移，這可以用來抵消輸入端的相位偏移。因此，來自?xún)蓚€(gè)放大器部分的信號保持同相。

Doherty放大器的工作原理：細節

基本的Doherty放大器理論要求兩半部分之間的信號在相位上匹配，以便合并時兩個信號能夠相加，從而提供所需的輸出。

Doherty放大器輸入端的功率分配相對簡單。功率分配是通過正交分配器實現的：典型的拓?fù)浣Y(jié)構包括Lange耦合器或分支線技術。

輸入端的工作方式類似于平衡放大器。它具有相同的特性，即如果兩個不匹配的放大器的反射系數在幅度和相位上相等，則反射系數會減小。反射波會在耦合器隔離端口的終端負載中耗散。

在射頻電路設計過程中，開發者的目標是在預期條件下盡可能高效地提供最佳性能。然而，這些目標無法同時實現，因此需要進行顯著的權衡。

為了實現最佳的整體性能，必須找到一組參數和工作點，使設計對頻率、相位和電平變化的敏感性達到良好的平衡。這需要深入了解兩個放大器以及分配器和組合器的特性。

通常，射頻電路設計技術會使用制造商提供的參考設計，然后進行微調。這通常使得難以針對特定應用完全優化設計，因?yàn)橥ǔＶ粚?duì)參考設計進行微小的改動。

可以看出，如果希望整個放大器工作良好，Doherty放大器的射頻電路設計會面臨許多有趣且具有挑戰性的方面：

1. 相位保持：理論上，通過不同路徑的信號在合并點的相位應相同。射頻分配器會在一條路徑上引入90°的相位偏移，而在合并階段可以通過組合器的90°偏移來抵消，并在另一條路徑上添加。然而，放大器會引入相位偏移，且由于一個放大器設計用于處理低功率水平，另一個用于處理峰值，它們的特性可能不完全匹配（在非對稱情況下），這會導致相位不匹配。

2. 阻抗匹配：在某些設計中，確保兩個射頻放大器在工作范圍內的阻抗得到充分保持可能會帶來問題。優化不同的電子元件以實現這一點可能非常困難。

3. 線性度保持：研究發現，當峰值放大器開始工作時，放大器的線性度可能會出現拐點或擾動，這會給被放大的波形帶來失真。還需要注意確保整個工作范圍內的線性度。

4. 帶寬：通常，Doherty放大器的設計在帶寬方面受到限制。包括分配器和組合器在內的一些電子元件的帶寬有限，超出此范圍時，它們的相位偏移會顯著變化，從而影響整個放大器設計的性能。

在大多數情況下，Doherty放大器的參考設計會被使用，通常只需要對一些電子元件的值進行微調。這些參考設計通常針對一些最常見的最終用途提供，因此對設計的改動很少。

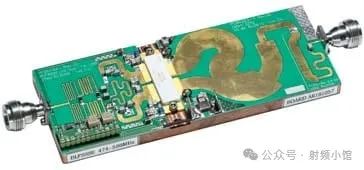

通常，參考射頻設計（包括PCB布局）會被整合到整體印刷電路板布局中，但會對一些電子元件的值進行微調。盡管如此，仍需注意確保最終的射頻電路設計按預期工作。即使對印刷電路板布局的微小改動也可能對性能產生重大影響。

盡管Doherty放大器的射頻電路設計面臨挑戰，但它在蜂窩基站、其他無線通信和無線電通信應用的最終功率輸出級等應用中確立了穩固的地位。

盡管設計過程存在困難，但當射頻設計優化后，Doherty放大器能夠在效率和其他領域提供顯著的性能改進。這些優勢在開發新的蜂窩基站、無線通信系統以及各種類型的無線電通信系統時非常有用。
