NR 下行鏈路數據傳輸關于將用戶數據轉換成PDSCH數據并通過每個傳輸天線進行傳輸的過程。這是NR中最復雜的過程之一，涉及的因素很多。以下是涉及到這個過程的因素。關鍵(核心部分)是傳輸過程，DCI和RRC為傳輸過程提供(配置)一些參數。

在LTE中，大部分傳輸參數是固定的或由傳輸過程算法自動確定的，DCI只配置了少量的參數，RRC消息在這個過程中影響不大。然而，在NR中，許多傳輸流程參數不僅由DCI提供(配置)，而且還由RRC消息提供，這意味著流程將變得更加靈活，但對流程進行故障排除將變得更加困難。

其中，PDSCH：Physic Downlink Shared Chanel，主要用于承載下行業務數據和尋呼消息。

DCI：Downlink Control Information，控制信息集合，這些信息用于調度下行數據下行信道（如PDSCH）或上行數據信道（如,PUSCH）。

RRC：Radio Resource Control，無線資源控制，通過一定的策略和手段進行無線資源管理、控制和調度，在滿足服務質量的要求下，盡可能地充分利用有限的無線網絡資源，確保到達規劃的覆蓋區域，盡可能地提高業務容量和資源利用率。

下面總結一下PDSCH傳輸處理過程。

PDSCH傳輸過程主要為：

l 傳輸塊(TB)CRC附著

l LDPC基圖選擇

l 碼塊（CB）分段與碼塊CRC附著

l 信道編碼

l 速率匹配

l 碼塊連接

l 加擾

l 調制

l 層映射

l 天線端口映射

l 映射到虛擬資源塊（VRB）

l 虛擬資源塊映射到物理資源塊

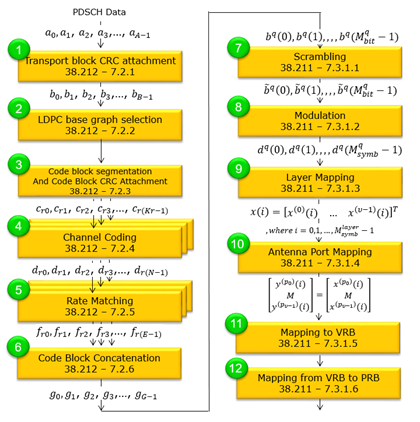

用一張圖來表示此過程：

傳輸塊(TB)CRC附著

當收到來自高層的有效負載后，通過循環冗余校驗（CRC）在每個傳輸塊上進行錯誤檢測。假設傳輸塊大小為A，則根據A的大小，選擇采用哪種CRC多項式進行CRC附著。

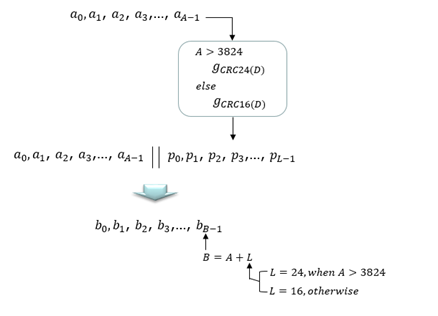

具體判斷，如下圖所示：

如果傳輸塊大小A大于3824，則采用CRC24多項式，否則，采用CRC16多項式。

這里，CRC24是CRC24A，具體為：

CRC16多項式，具體為：

關于CRC校驗的原理和算法，在這里就不再詳細介紹。

LDPC基圖選擇

在NR 中，業務信道采用了LDPC編碼方式。根據A的大小和碼率進行選擇，具體如下圖。

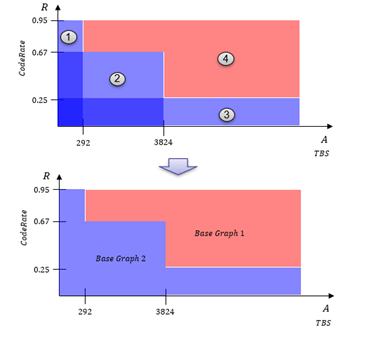

如果將這個區域在坐標中表示出來，于是得到了下圖。

在LDPC編碼和解碼中，將根據CB塊數據、基圖以及Zc，進行相應的信道編碼。

碼塊分段與碼塊CRC附著

i）確定碼塊的最大值Kcb

碼塊的最大值取決于LDPC基圖類型：

l 對于LDPC基圖1：Kcb=84448

l 對于LDPC基圖2：Kcb=3840

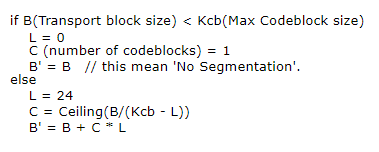

ii）確定碼塊數目

判斷方法如下：

iii）確定每個碼塊的bits數

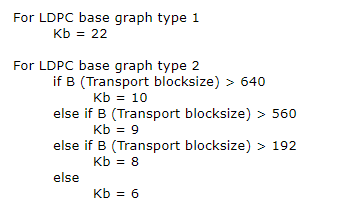

iv）確定 Kb

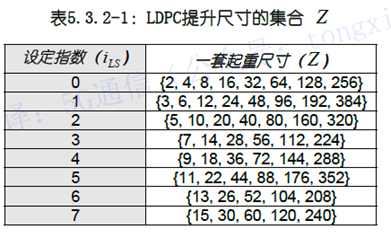

v）在所有的移位因子集合中，找到最小的Z。

vi)表示Zc：Kb*Zc>=K’

vii)設置：

• K=22Zc，對于LDPC基圖1

• K=10Zc，對于LDPC基圖2

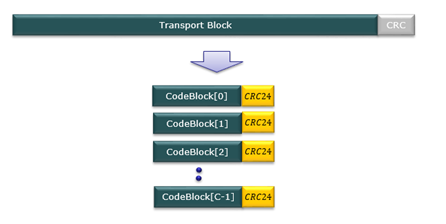

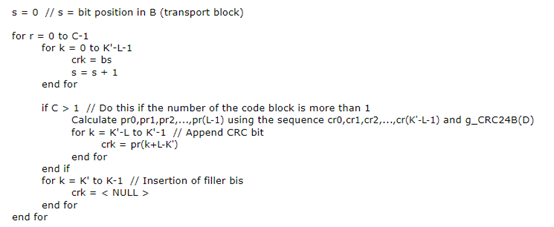

viii）執行分段和添加CRC比特

信道編碼

PDSCH信道編碼方式采用LDPC編碼。

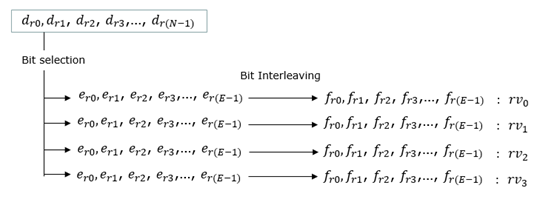

速率匹配

碼塊連接

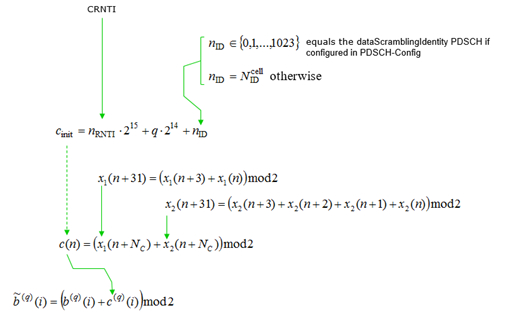

加擾

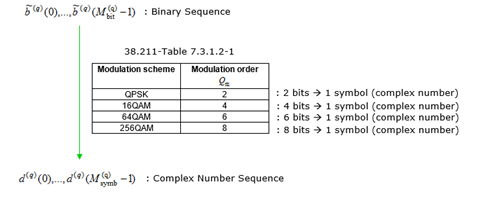

調制

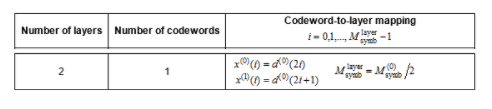

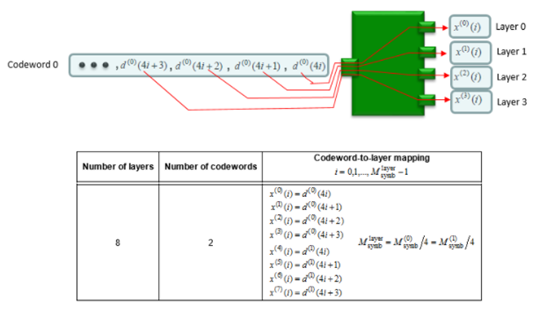

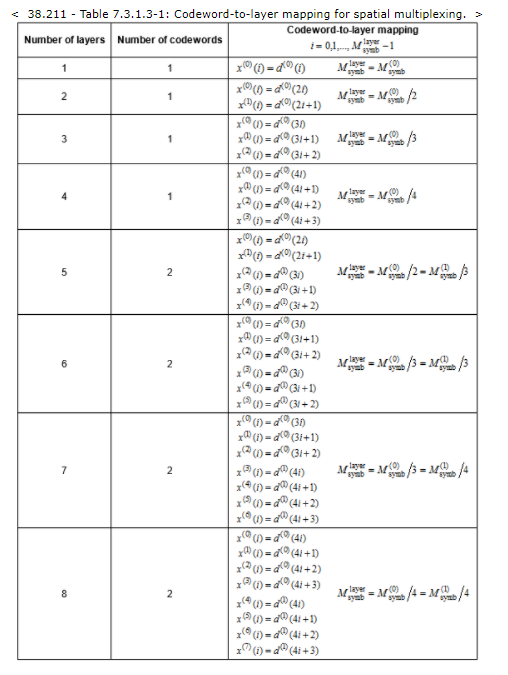

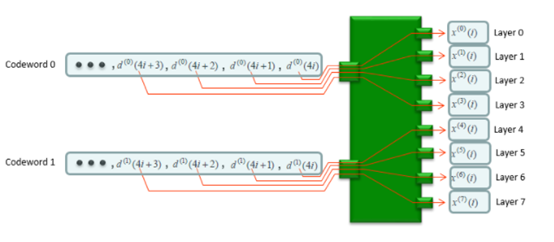

層映射

天線端口映射

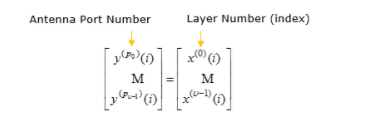

層映射過程完成后，每個層被映射到天線端口。當CSI沒有應用時，數據按下列方式映射到物理天線端口。

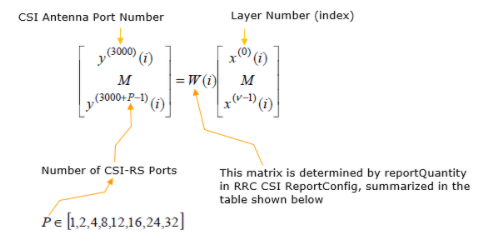

當CSI使用時，經過層映射的數據被映射到CSI天線，如下圖所示。

映射到虛擬資源塊

對于天線的每個端口，創建一個虛擬資源網格。

在資源網格中，用從最低頻率到更高頻率的PDSCH數據填充每個資源元素(RE)。

當它到達分配的PDSCH資源塊的最高頻率RE時，移動到下一個OFDM符號的最低頻率RE。

但是不應該使用分配給以下目的的REs:

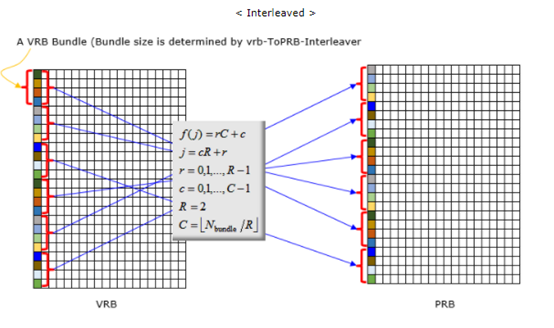

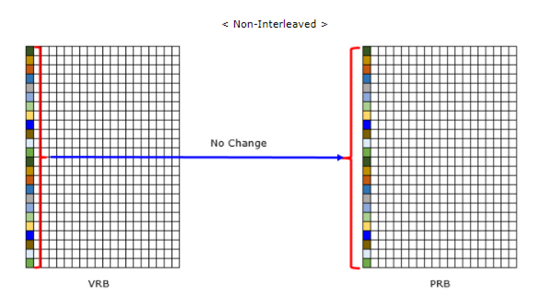

從虛擬資源映射到物理資源

UE 應假設根據指示的映射方案，非交織或交織映射將虛擬資源塊映射到物理資源塊。如果未指示映射方案，則UE 應采用非交織映射。
