2025年9月11日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出兩款基于英諾賽科(Innoscience)InnoGaN INN100EA035A氮化鎵功率晶體管和INS2002FQ氮化鎵半橋驅動IC的48V四相2kW降壓電源方案。

圖示1-大聯大詮鼎基于英諾賽科產品的48V四相2kW降壓電源的展示板圖

隨著人工智能與高性能計算的爆發式增長，CPU/GPU的功率持續升高。為顯著降低傳輸損耗，全球服務器供電架構正從12V向48V系統加速升級。然而，受限于服務器內部的空間尺寸，傳統的電源方案往往需要更高的功率密度來實現從48V到12V的供電轉換。此背景下，大聯大詮鼎基于英諾賽科InnoGaN INN100EA035A氮化鎵功率器件和INS2002FQ氮化鎵半橋驅動IC推出兩款48V四相2kW降壓電源方案，旨在為48V服務器、新能源汽車系統或通信模塊提供高效、可靠的電源供電。

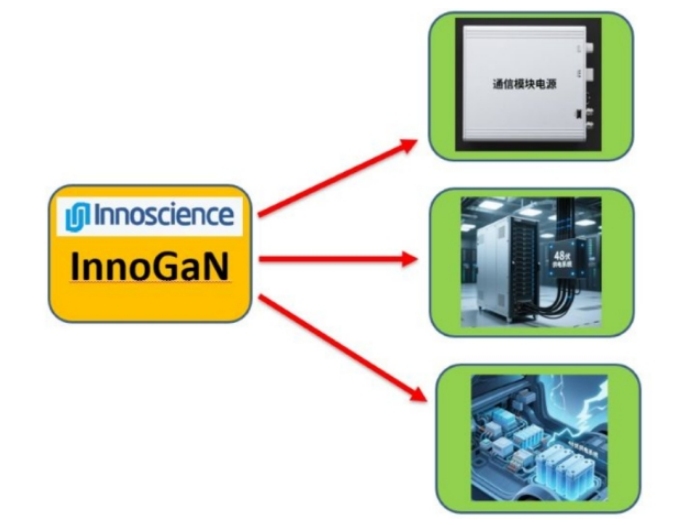

圖示2-大聯大詮鼎基于英諾賽科產品的48V四相2kW降壓電源的場景應用圖

與Si MOS相比，GaN具有出色的開關特性，且開關損耗更低。因此能夠實現更高的轉換效率，并提升開關頻率，同時減小磁性器件尺寸和濾波電容體積，進而提高功率密度。此次大聯大詮鼎基于英諾賽科產品推出的兩款方案均采用四相交錯Buck拓撲，每相使用1顆100V氮化鎵半橋驅動IC INS2002FQ和4顆100V雙面散熱的低壓氮化鎵功率晶體管INN100EA035A進行功率傳輸。

INN100EA035A采用雙面散熱En-FCLGA封裝技術，這一創新設計顛覆了傳統的單冷卻封裝熱管理方式，可有效降低器件的工作結溫。并且該產品具備超低導通電阻，能大幅降低能量損耗，是實現高功率密度方案的關鍵所在。

INS2002FQ采用英諾賽科自研的FCQFN 3mm×3mm封裝，專為驅動GaN而設計，其集成自舉與BST鉗位電路，支持獨立上拉和下拉輸出引腳，可分別調節開通和關斷速度。并且器件也支持三態PWM輸入，可靈活調節死區時間，實現低延遲、高驅動能力，非常適合高功率和高頻率的應用場合。

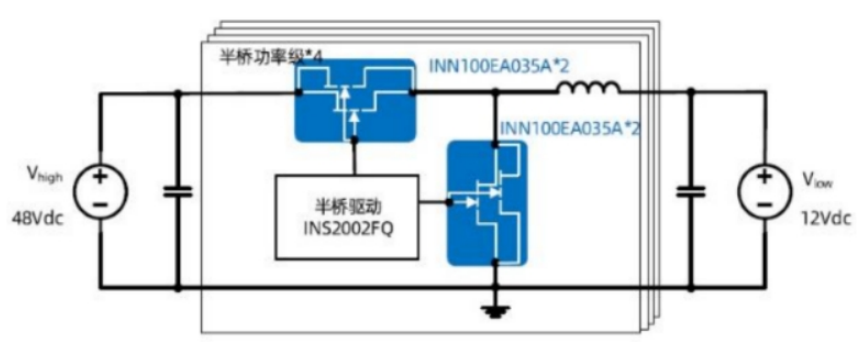

圖示3-大聯大詮鼎基于英諾賽科產品的48V四相2kW降壓電源的方塊圖

兩款解決方案分別采用雙耦合/四耦合電感設計。這種設計將傳統Buck方案中的分立電感替換為低耦合系數的耦合電感，可有效降低電感紋波電流，同時減少電感和電容體積，有助于提升系統功率密度，實現靈活的拓展功能。在40Vdc-60Vdc輸入、12V/167A輸出的條件下，兩款方案的最大輸出功率為2000W。其中采用雙耦合電感設計的峰值效率為98%@1200W，滿載效率為97.6%@2000W;采用四耦合電感的峰值效率為98.1%@1000W，滿載效率為97.7%@2000W。與市面上具有出色性能的Si MOSFET相比，兩款方案的峰值效率和滿載效率均提升1%以上。

核心技術優勢：

? 四相交錯Buck拓撲，生態成熟，拓展性靈活;

? 效率超98%，峰值效率和滿載效率均比出色的Si MOSFET高1%以上;

? 高開關頻率、高功率密度，且大幅降低能耗，滿載無風條件下，器件熱點溫度比出色的Si MOSFET低15度以上。

方案規格：

? 輸入電壓：48V;

? 輸入欠壓保護：39V;

? 輸入過壓保護：63V;

? 輸出電壓：12V;

? 輸出過壓保護：15V;

? 輸出限流：200A;

? 輸出功率：2000W;

? 開關頻率：250KHz;

? 滿載效率：97.62%。
