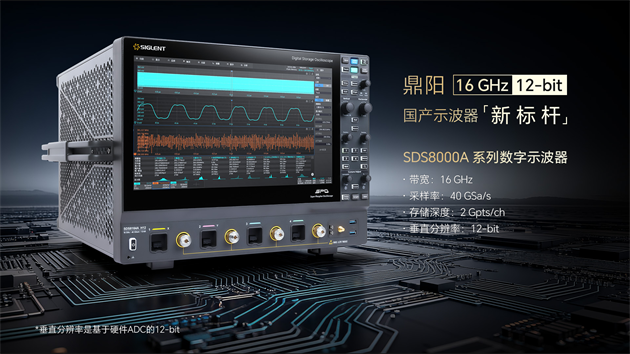

2025年10月10日，鼎陽科技正式發布SDS8000A系列高帶寬高分辨率數字示波器。SDS8000A模擬通道帶寬最高可達16?GHz，搭載基于硬件ADC實現的12-bit垂直分辨率，每通道實時采樣率高達40?GSa/s，存儲深度最大2 Gpts/通道，最高500,000 wfm/s波形捕獲率，176 μVrms超低本底噪聲。SDS8000A不僅能滿足高速信號測量和捕捉微小信號的需求，還提供MIPI、DDR、PCIe、以太網等一致性分析功能，搭配眼圖和抖動分析工具及豐富的協議解碼，為半導體研發、高速通信系統驗證等提供全方位的解決方案。

12-bit高分辨率

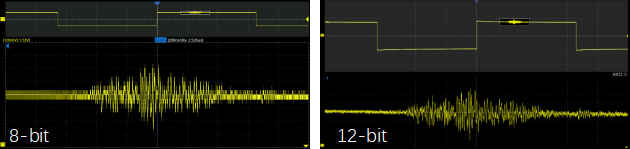

SDS8000A基于硬件ADC實現真正的12-bit垂直分辨率，相比傳統8-bit示波器，其量化精度提升高達16倍，能夠有效降低測試過程中的量化誤差，完整還原信號的細微變化。尤其在高動態范圍或小信號測量場景下，12-bit分辨率可捕捉更多波形細節，避免因精度不足導致的測量失真。此外，在ERES高分辨率模式下，SDS8000A更可進一步提升至16-bit分辨率，特別適用于微弱信號的精確提取與分析，幫助工程師在研發調試中洞察更多信號特征。

超低本底噪聲

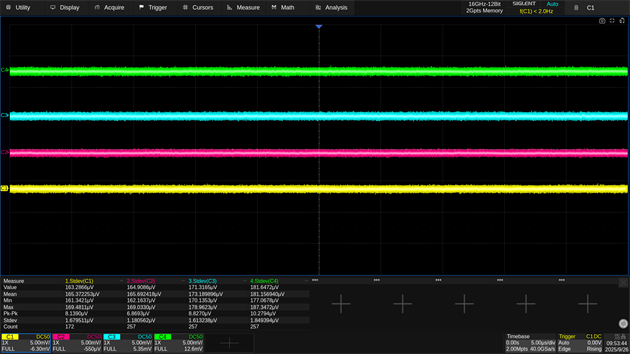

SDS8000A系列采用高性能硬件架構，四通道均可實現176 μVrms(typ.)的超低本底噪聲，該噪聲指標與12-bit高分辨率完美匹配，有效降低儀器自身對被測信號的干擾，即便在高帶寬與高速采樣條件下，仍能保持信號的純凈度與真實性，為工程師在精密測量及前沿科研應用中提供更可靠的波形保真度。

眼圖與抖動測試

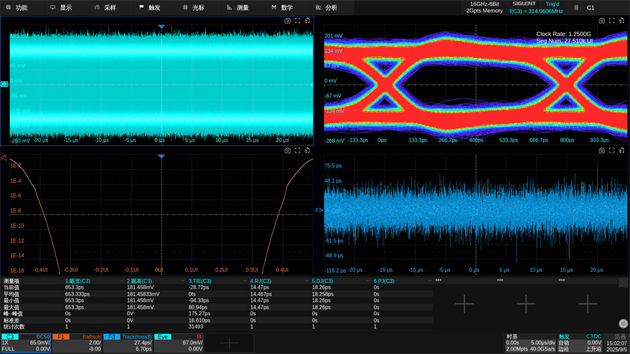

SDS8000A內置專業的眼圖與抖動分析功能，能夠從高速串行數據中提取時鐘并生成清晰、穩定的眼圖。系統支持一鍵式眼圖參數測量，包括眼高、眼寬、抖動（RJ/DJ）等關鍵指標，并集成信號均衡功能，改善波形質量。用戶還可根據行業標準或自定義模板進行眼圖測試，快速判斷信號質量是否符合規范。此外，儀器提供抖動與噪聲成分的頻譜視圖與直方圖，便于深入分析各類噪聲與抖動來源，為高速接口的調試與信號完整性驗證提供完整解決方案。

協議一致性分析

SDS8000A集成豐富的高速串行協議與總線標準的一致性測試套件，覆蓋主流接口，包括USB2.0、USB3.2、10M以太網、100M以太網、1000M以太網、2.5G/5G/10G以太網、10M車載以太網、100M車載以太網、1000M車載以太網、MIPI-DPHY 1.2、DDR2/3/4、PCI-e 1.0/2.0等。儀器結合配套夾具，用戶可快速完成物理層測試的參數配置、執行標準規定的全套測試項目，并自動生成符合行業規范的一致性報告。這一集成化流程大幅提升了從信號調試到標準認證的工作效率，使工程師能夠在設計驗證階段及早發現并解決潛在的兼容性問題，加速產品上市進程。

強悍的應用功能

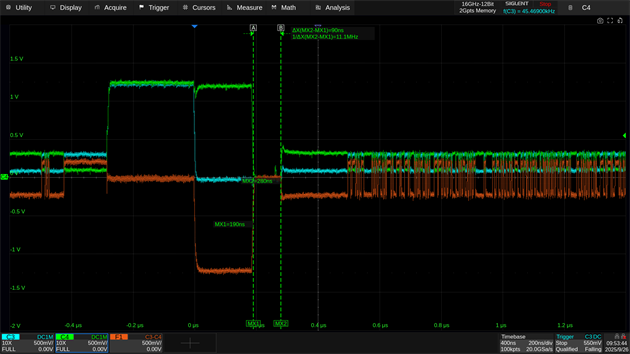

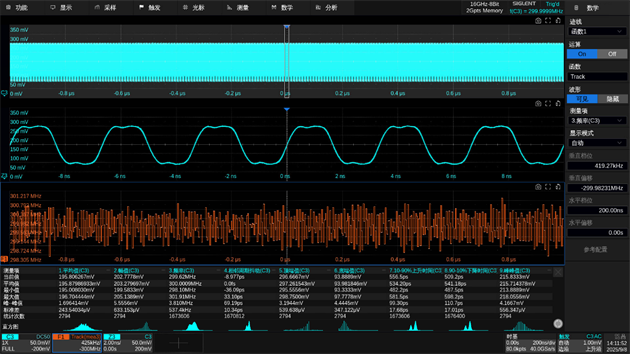

SDS8000A系列支持20余種觸發方式，提供4路獨立數學運算通道，支持32M點FFT分析及20多種時域運算，支持測量超過60種參數，并進行參數統計值的一鍵測量。SDS8000A還具備歷史模式、搜索和導航、SignalScan、高速模板測試等功能。在總線解碼方面，除標配I2C、SPI、UART、CAN、LIN解碼外，SDS8000A還支持CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、ARINC 429、USB 2.0等十余種選配協議解碼與觸發，覆蓋主流工業與通信標準。

智能化設計體驗

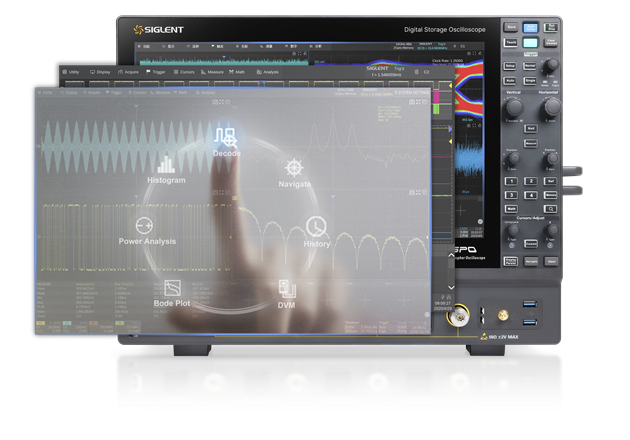

SDS8000A搭載15.6英寸高清觸摸屏，采用高性能射頻輸入接口，并配備了服務器級電源模塊以確保在高負載和長時間運行條件下穩定供電。整機采用蜂窩式散熱結構，可在長時間運行時穩定溫度并降低工作噪音。內置Web Server支持網頁遠程控制，結合SigScopeLab信號分析軟件，可實現遠程操作與數據管理，滿足實驗室與生產線的多種應用需求。

SDS8000A是鼎陽科技自主研發生產的新一代高性能示波器，可搭配鼎陽1?GHz至8?GHz的有源高速探頭使用，集成高速接口一致性測試、信號完整性與抖動分析等功能，支持車載電子、工業控制和電源完整性驗證等應用，助力工程師在高速信號測量和系統驗證中實現更可靠的分析。憑借其卓越的性能、豐富的功能與人性化的操作體驗，SDS8000A高分辨率數字示波器引領國產示波器進入16 GHz與12-bit雙擎時代。無論是前沿科研、復雜系統調試還是自動化產線測試，它都能成為工程師值得信賴的得力工具。
