本文介紹了一種基于Ai-Thinker Rd-03_V2雷達模塊的便攜式測距儀項目，該項目實現了串行數據的接收和打印，在OLED上顯示距離信息，并實現了歷史演變曲線的可視化。

項目概述

?通過UART接收和打印距離測量數據。

?驅動OLED顯示器顯示距離信息。

?在OLED上顯示歷史演化曲線。

硬件連接

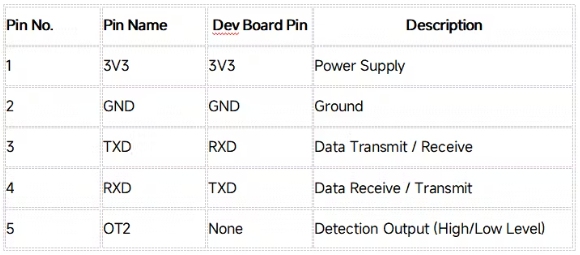

將Rd-03_V2雷達模塊的引腳連接到目標開發板的串口引腳。

終端打印

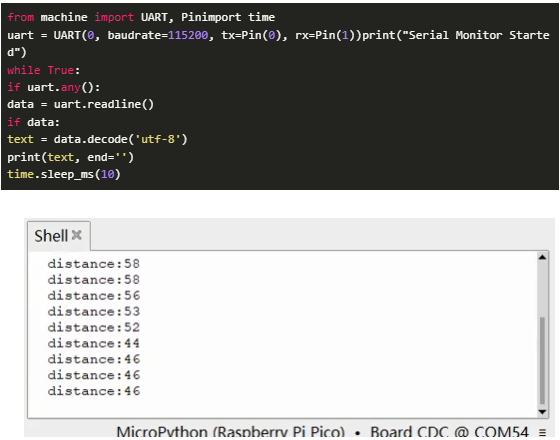

讀取通過串口從Rd-03_V2模塊傳輸?shù)臄?shù)據并打印到終端，包括工藝流程、代碼、演示。

代碼示例

OLED顯示器

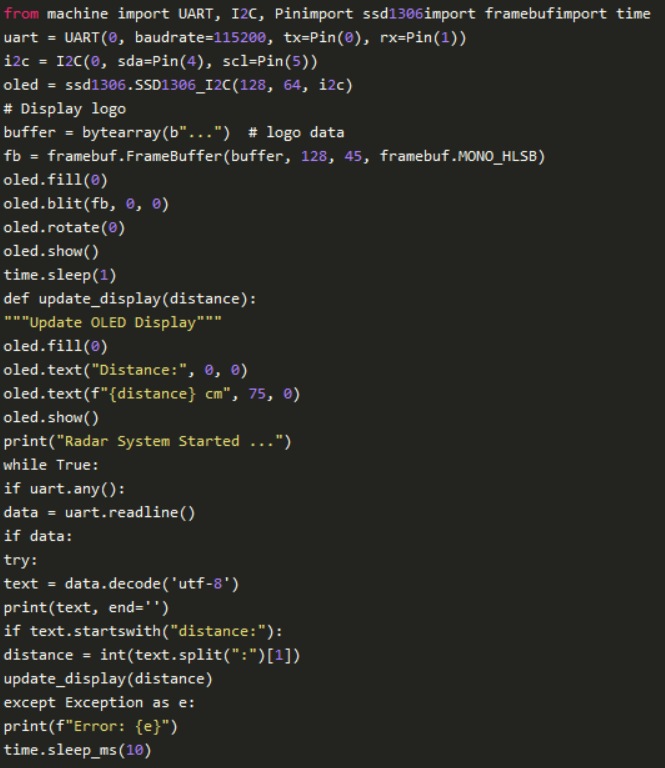

驅動4線I2C OLED顯示距離信息，包括初始化，數據解析和動態更新。

代碼示例

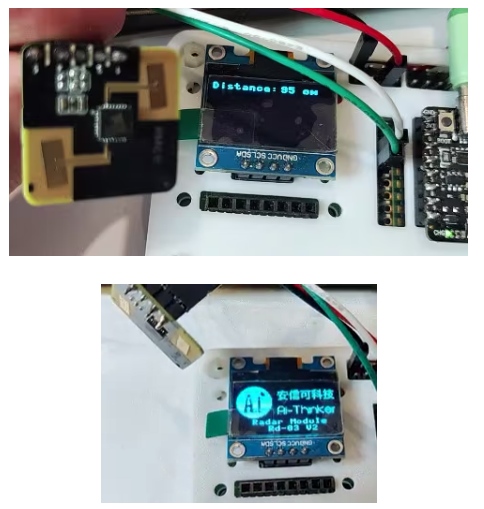

效果

圖像轉換

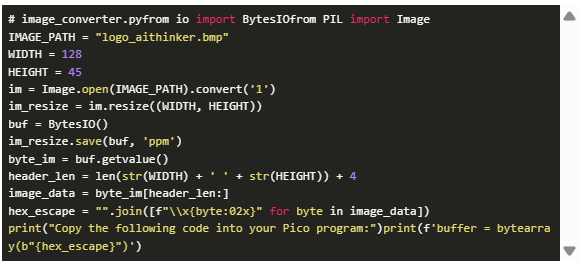

標志顯示部分需要將圖像文件轉換為二進制數組。你可以使用Python來實現：

根據需要配置輸入圖像路徑、名稱和輸出大小等參數，然后運行腳本生成一個可供使用的字節數組。

有關更多詳細信息，請參見img2bytearray。

進化曲線顯示

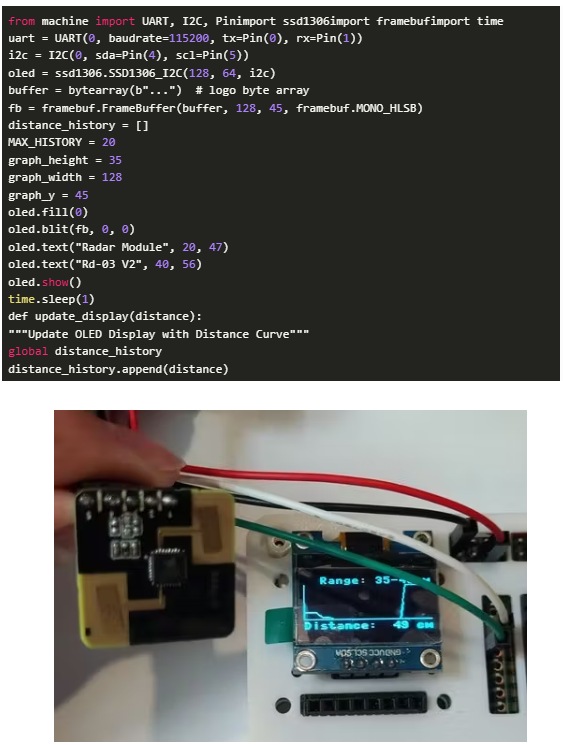

歷史值可以存儲在OLED上，并以基于實時雷達距離數據的演變曲線的形式可視化。

代碼示例

總結

本文演示了如何使用Ai-Thinker Rd-03_V2雷達模塊設計便攜式距離測量系統。

它包括串行數據接收和顯示，OLED可視化和動態演化曲線繪制-為產品開發和快速原型設計提供堅實的參考。

本文編譯自hackster.io
