APM32失控?崩潰?Hardfault嗎?本文介紹了J-Link命令工具的幾個常用命令，以幫助您掌握APM32

APM32 MCU失控?崩潰?Hardfault嗎?

遇到這些意想不到的情況時不知道該怎么辦?一個專家會想到使用J-Link命令來查詢信息，你會嗎?今天，我將為大家介紹J-Link命令工具的幾個常用命令，幫助大家順利掌握APM32芯片。

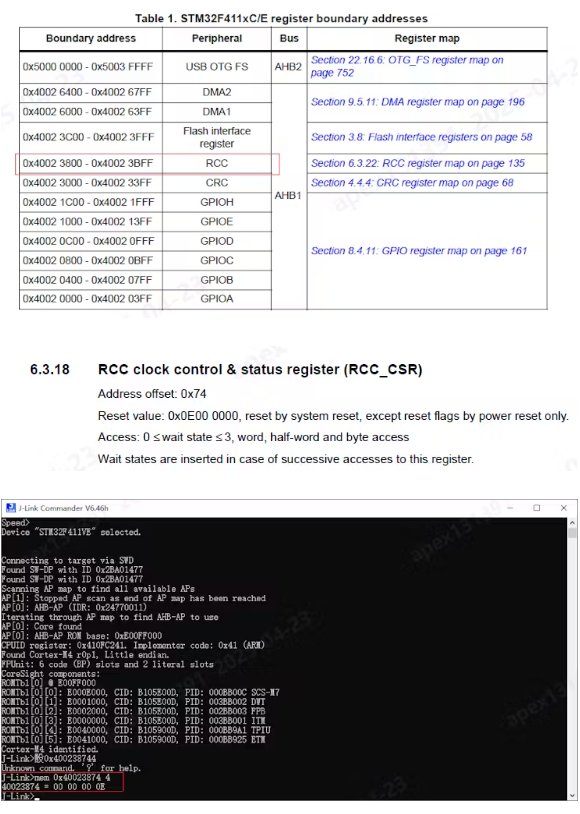

1. mem：按字節讀取內存

命令格式：mem

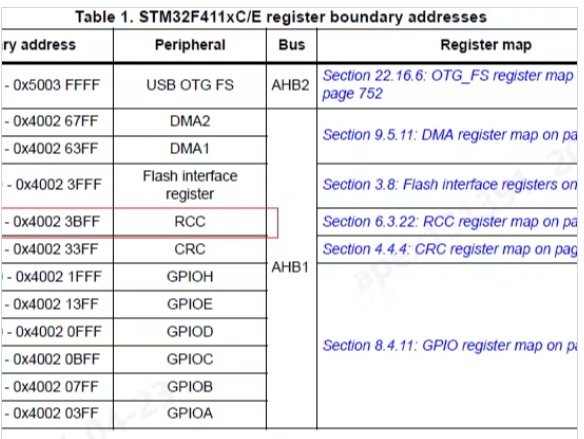

.例如，使用APM32F411芯片，要讀取地址0×40023800+0×74的RCC時鐘控制和狀態寄存器，您將輸入：mem 0×40023874 4。

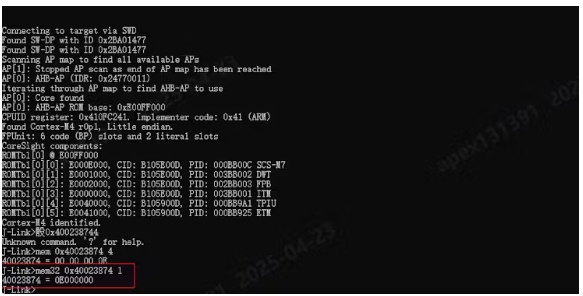

2. mem32：按字讀取內存(4字節)

命令格式：mem32

.例如，使用APM32F411芯片，要讀取地址0×40023800+0×74的RCC時鐘控制和狀態寄存器，您將輸入：mem32 0×40023874 1。

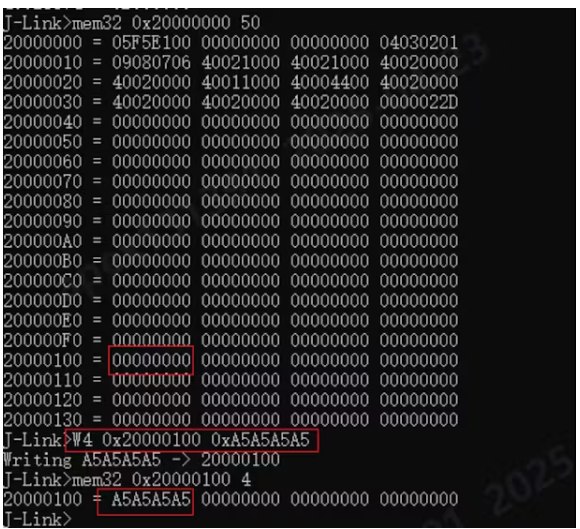

3. W4：按字寫內存(4字節)

命令格式：W4

.例如，使用APM32F411芯片，要將數據0xa5a5a5寫入SRAM地址0×20000100，您將輸入：W4 0×20000100 0xA5A5A5A5。

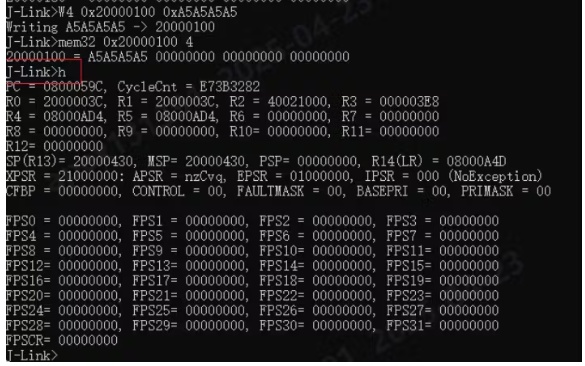

4. h：Halt

這將停止CPU的執行。執行該命令后，可以查看PC指針等信息。

5. g：Go

輸入該命令后，CPU將全速運行。如果您的開發板有LED，您將看到程序運行和燈閃爍。

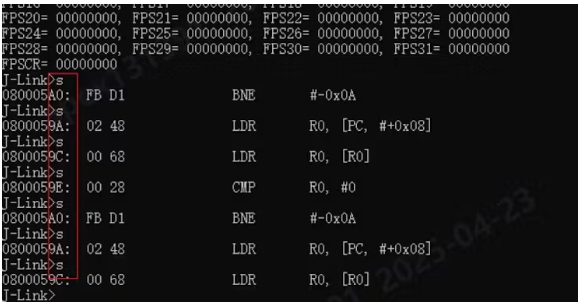

6. s：Single Step

當輸入此命令時，CPU將執行一條匯編指令。(注意：?jiǎn)尾矫钪荒茉贑PU處于Halt狀態時使用。這意味著在使用single-step之前必須調用“h”命令。)

7. r：復位CPU

輸入此命令將導致MCU復位，程序?qū)念^重新啟動。

常用命令摘要：

?usb：連接到目標板

?r：重啟目標板

?halt：停止在CPU上運行的程序

?loadbin：加載可執行二進制文件

?跳轉到代碼段地址并執行

?s：?jiǎn)尾綀?zhí)行(用于調試)

?setpc：設置PC寄存器值(用于調試)

?setbp：設置斷點

?Regs：讀取寄存器集;該命令顯示所有寄存器

寫入寄存器

?mem：讀內存

?w4：寫內存

?power off mmu：關閉mmu模塊，在裸金屬調試時非常重要

?w4 cpsr， 0×0000001f：進入系統模式

?speed：設置JTAG的傳輸速率

?rce 0, c0, c0, 0：設置CP15的第一個寄存器為0

不常用的命令：

這里有一些不太常用的命令供感興趣的人參考：

?從內存中讀取32位項。語法：w4，(從內存中讀取32字節)

?寫測試單詞。語法:wm

?是：確定掃描鏈選擇寄存器的長度

?ms：測量掃描鏈的長度。

?mr：測量RTCK反應時間。

?q：Quit

?qc：關閉J-Link連接并退出

?r：復位目標(Reset)

?rx：帶延遲的重置目標(Reset)。語法:處方

?RSetType：設置當前復位類型。語法:RSetType

Regs：顯示寄存器的內容

?寫入寄存器。語法：wreg;

?SetBP：設置斷點。語法：SetBP [A/T] [S/H]

?SetWP：設置觀察點。語法：SetWP [R/W] [[]]

?clbp：清除斷點。語法:ClrBP

?清除一個觀察點。

?VCatch：寫vector catch。語法:VCatch

?loadbin：將二進制文件加載到目標內存中。語法：loadbin

?savebin：將目標內存保存為二進制文件。語法：savebin，，

?SetPC：設置PC到指定的值。語法:SetPC

?le：設置為小端模式

?be：改為大端模式

?log：?jiǎn)⒂脤?duì)文件的日志記錄。語法:日志

本文編譯自hackster.io
