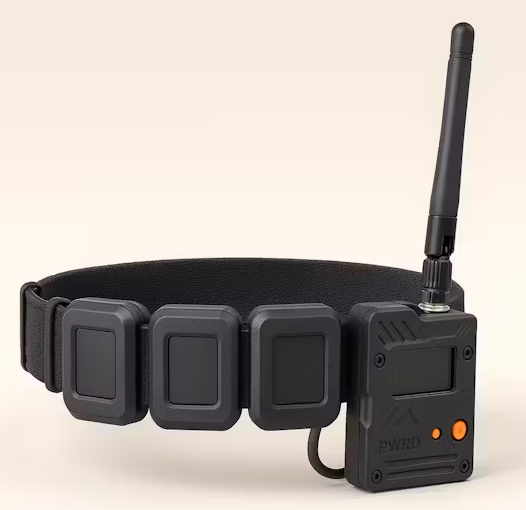

該設備是一種可穿戴臂帶，集成了肌肉活動傳感器和LoRa通信模塊，專為中風康復和運動表現監測而設計。

目標是捕獲肌肉運動數據，局部處理，并遠距離無線傳輸，用于分析、反饋和治療跟蹤。

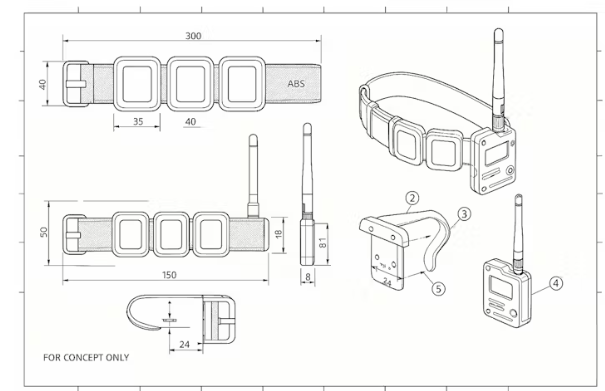

核心組件

1.彈力帶(TPU材質/彈力布)

?可調節、輕便、親膚

?提供舒適的長期使用，在康復或運動。

?作為傳感器和模塊集成的基礎平臺。

2.傳感器模塊(3個或2個)

?小，矩形ABS外殼。

?可能包含表面肌電電極(測量肌肉電信號)或imu(跟蹤運動/方向)。

?沿著皮帶放置在戰略位置，以捕捉局部肌肉活動。

3.LoRa通信模塊(外殼略大)

?用于處理的微控制器(Wio Tracker L1 E-ink)

?用于遠程無線通信的LoRa收發器。

?基于電子墨水的顯示和控制按鈕，用于用戶交互。

?位于表帶的一側，方便使用。

設計語言

?顏色：白色表帶和傳感器外殼，用于醫療/臨床外觀(干凈和專業)。

?外形：纖細，符合人體工程學，圓形邊緣，舒適和安全。

?風格：簡約，但功能，平衡美學與耐用性。

?界面：物理按鈕，可選小顯示，讓患者或治療師可以快速查看設備狀態。

功能的工作流

?綁帶系在前臂或上臂。

?傳感器檢測肌肉激活模式(通過肌電圖或運動)。

?數據通過無線方式發送到LoRa模塊進行處理和傳輸。

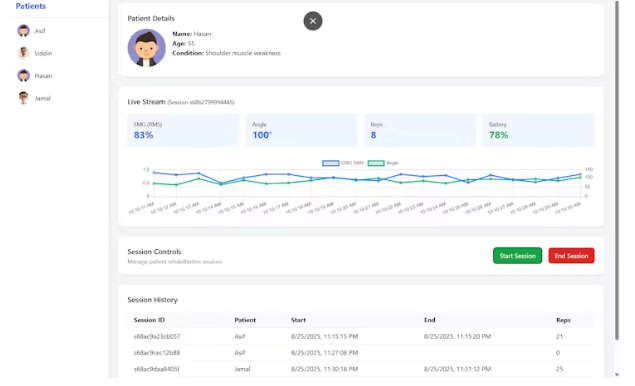

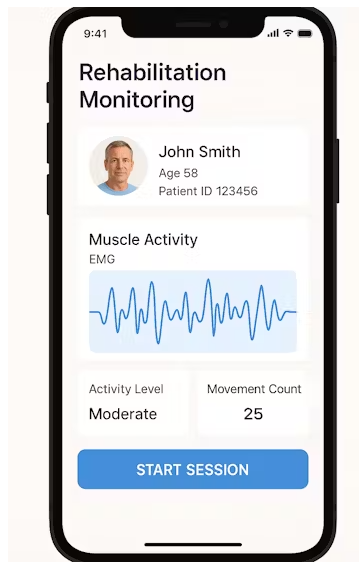

臨床醫生/治療師接收以下實時數據：

1. 跟蹤病人中風恢復的進展。

2. 監測運動員的肌肉疲勞和表現。

3. 為改善康復訓練提供反饋。

應用程序

?中風康復：遠程監測肌肉恢復，幫助治療師設計更好的個性化方案。

?運動和訓練：跟蹤性能，肌肉使用和疲勞的實時。

?物聯網醫療保健：集成到醫院或家庭護理的遠程患者監控系統中。

本文編譯自hackster.io
