ExoLab是一項STEM教育計劃，通過提供動手的、基于項目的學習體驗，將學生與國際空間站(ISS)上的實驗聯系起來，學生可以在專門的生長室ExoLab中進行植物生物學實驗，并將其結果與國際空間站上發生的類似實驗進行比較。這使學生能夠研究微重力如何影響植物生長和其他生物過程。

在休斯敦航天中心舉行的2024年太空探索教育者會議上，量級。io的創始人泰德·田上(Ted Tagami)向制造商發起挑戰，要求他們?yōu)樽约旱腅xoLab創建一個開源版本。

這個項目復制了量級。io ExoLab在大小和功能上盡可能接近，并無縫地連接到基于web的應用程序。2024年秋天，它成功地執行了第11次前往國際空間站的任務。

ExoLab生長室包含一個可編程的64元件LED照明陣列，用于測量溫度、濕度、二氧化碳和光強度的傳感器，以及一個在實驗過程中定期拍攝幼苗生長照片的相機。使用幅度。在Io的網絡應用程序中，攝像頭拍攝的圖像和測量數據會一起顯示。學生們可以將他們實驗室的信息與世界上其他實驗室的信息進行比較，也可以與國際空間站上同時進行的微重力實驗進行比較。

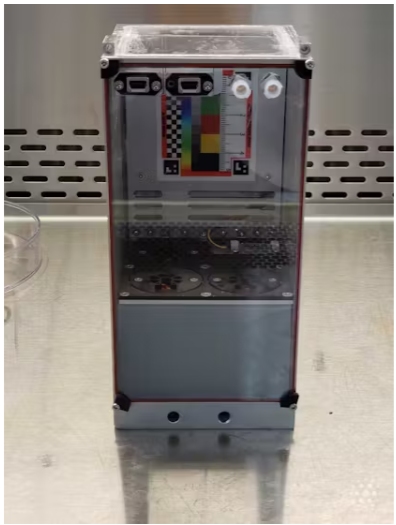

最初的ExoLab外殼是基于國際空間站上用于實驗的標準CubeLab平臺，尺寸為10cm x 10cm x20cm，也稱為2U。這種實現為樹莓派3B+的外殼底座增加了額外的1U。外殼也進行了修改，使其易于3D打印和組裝。原來的Exolab難以制造的u形透明丙烯酸蓋已被單個滑入透明蓋所取代。

而軟件實現則支持與量級的接口。其中IO網絡需要許可證，也可以獨立使用。照明和計時的配置參數存儲在SD卡上一個可編輯的JSON文件中，測量數據存儲在CSV文件中，JPG圖像存儲在文件夾中。

此外，這個實現允許使用Adafruit。它是一個基于網絡的平臺，用于存儲和可視化來自Adafruit.com的數據。目前的實現符合免費版本的限制，但可以擴展到付費版本(目前每年99美元)，以啟用更多的命令和控制功能。

軟件是用Python編寫的，使用適當?shù)腁dafruit和Raspberry庫。大小。io的服務器不存儲JPG圖像，只存儲該圖像的URL。在此實現中，使用免費帳戶將圖像存儲在Amazon Web Services (S3)上。

我是如何做到的：

我從最初的ExoLab設計開始尋找匹配的組件，并在Adafruit和Amazon上找到了所有的東西。我之前制作過空氣質量監測器，所以決定使用樹莓派和Python。使用STEMMA QT (SparkFun Qwiic)連接器的組件大大簡化了布線，并允許擴展額外的傳感器。

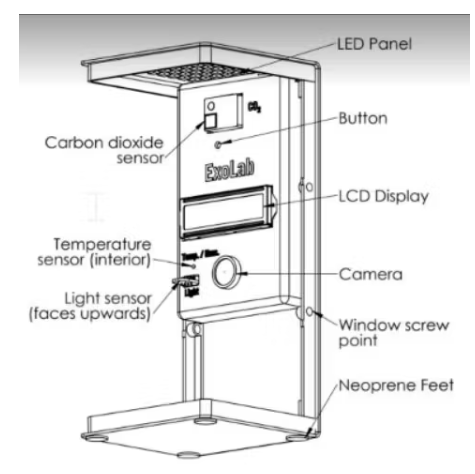

從ExoLab圖紙中，我在Tinkercad中重新創建了外殼，導出STL文件并在PLA中3D打印。Raspberry Pi Zero W和電源板安裝在機箱的后部。有幾個問題變得很明顯：

?RPi Zero W作為開發/調試平臺的能力不足。

?PLA外殼融化并從LED陣列的熱量中包裹

?u形透明聚碳酸酯覆蓋層難以制造

?總的來說，這個東西很丑，缺乏最初的ExoLab的優雅

假設制造ExoLab的人也想修改軟件，我將處理器升級為RPi 3B。它被安置在附著在ExoLab外殼底部的立方體框架中，因此與3U立方體/立方體實驗室標準保持一致。我把外殼重新設計成一個盒子，有一個滑動式透明蓋的槽，可以用激光切割機或細刃手鋸切割。

這需要幾次迭代和多次3D打印才能使所有東西正確排列和匹配。

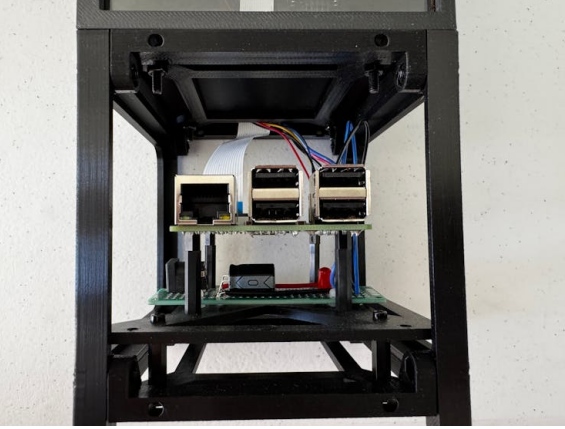

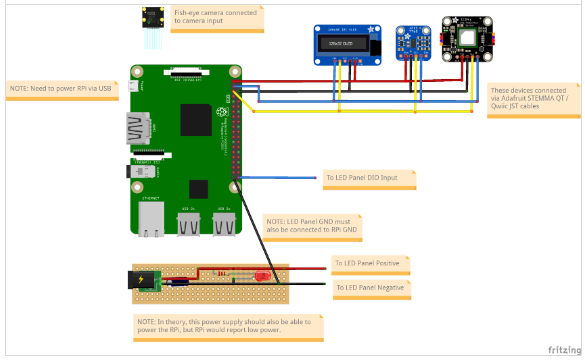

電源板和RPi 3B通過支架安裝在框架上。電源板由用于5V 15A電源的桶形連接器，1000uf電容器(用于過濾打開LED矩陣時的電源浪涌)，帶電阻的紅色指示燈LED以及連接到LED矩陣的連接組成。由于電源板是如此簡單，我決定使用一個小面包板PCB，而不是設計一個定制的PCB。

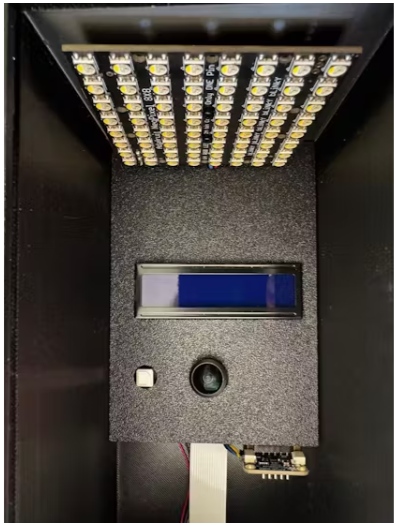

外殼由兩部分組成：“盒子”和電子外殼。兩者都是用ABS打印的，以承受高溫。LED陣列通過支架安裝在盒子的頂部。24號連接線通過外殼連接到電源板。液晶顯示器、二氧化碳傳感器和攝像頭被壓入電子外殼上略顯小的切口。勒克斯光傳感器安裝在機箱的底部。顯示器，CO2和lux傳感器使用短QT電纜相互連接。這些電纜，連同攝像機帶線和LED電纜通過外殼和“盒子”的底部插槽布線。該外殼適合對后方的盒子，并通過在每一邊螺絲舉行的地方。

軟件開發:

Adafruit提供了傳感器、LCD顯示器和LED陣列的Python庫、示例代碼和教程。我主要是按原樣使用它們來測試每個組件和接線。

代碼被模塊化到單獨的Python文件中：

核心模塊：MainV1.py -調用所有其他模塊的主程序storedata .py -將傳感器數據存儲在本地文本文件(ExoLab_Data.csv) Settings.py -嘗試從Magnitude讀取配置。IO服務器，如果失敗，則從本地存儲的文件中讀取配置。如果失敗了，它使用“硬編碼”參數包含在indevice接口：Camera.py -控制魚眼相機cd .py -控制16x2液晶顯示器lightpane .py -控制LED arraySensors.py -讀取溫度，濕度，二氧化碳和lux傳感器網絡接口：MIOWS.py -接口到大小。adafruitio .py - Adafruit的接口。IO serverAWS.py -用于存儲JPG圖像數據和日志文件的Amazon Web Services接口：ExoLab_Data.csv - ExoLab傳感器數據文件ExoLab. Log - debuggingDefaultSettingsV2的日志文件。默認參數的json格式與從Magnitude接收到的json格式相同。io服務器。

我首先開發并測試了核心模塊和設備接口。這些提供了一個功能齊全的獨立系統，數據和圖像存儲在本地。然后我按順序開發了Magnitude IO、Amazon和AdafruitIO網絡模塊。

對于開發和調試，很容易將顯示器，鼠標和鍵盤連接到Rpi 3B。對于日常操作，可以SSH到ExoLab。

使用中的ExoLab：

一個典型的星等。這次飛往國際空間站(ISS)的任務將持續6周。每個任務都研究微重力如何影響植物的發芽和生長。每個任務都會選擇不同的植物。在任務結束時，植物被冷凍，返回地球，然后送到參與任務的大學進行詳細分析。

與此同時，植物在國際空間站的生長室里發芽，世界各地的學校也在他們的ExoLab室里發芽。這些艙室的功能與國際空間站上的相同。

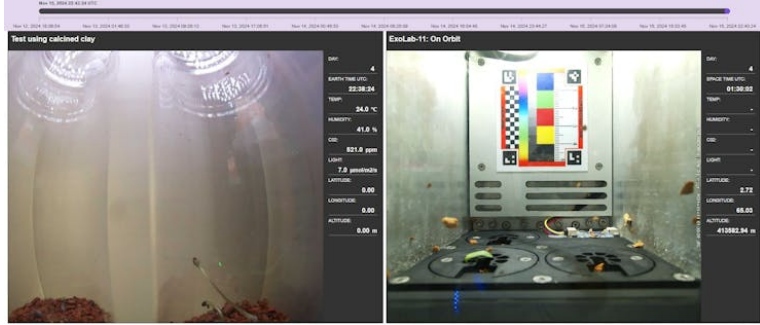

來自國際空間站和教室的環境數據(溫度、濕度、二氧化碳和光照水平)和延時圖像被上傳到Magnitude。io的服務器。使用一個基于網絡的應用程序，學生們可以將他們的植物生長情況與國際空間站以及所有其他學校的植物生長情況進行比較。環境數據可以繪制成圖表，也可以下載以供進一步分析。

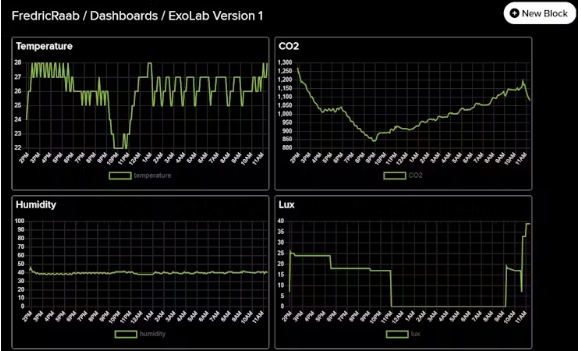

ExoLab上的這個版本與國際空間站和教室上使用的版本兼容。此外，由于數據和照片存儲在RPi的SD卡上，它可以單獨用于國際空間站任務之外的課堂實驗。此外，數據還可以上傳到Adafruit物聯網服務器上的儀表板。

未來工作:

該室可用于觀察其他生物的生長：真菌、霉菌、細菌、蠶、蝴蝶等。

一個邏輯擴展是添加一個Adafruit濕度傳感器，它有一個STEMMA連接器和一個Python庫。它可以連接到Lux傳感器上的自由連接器上，該傳感器位于電子外殼底部的外部。

你可以設計和3D打印一個更大的外殼來種植更大的植物。在國際空間站任務之外，沒有理由局限于CubeLab標準。如果有一個更大的外殼，你可以把相機向下傾斜，如果需要的話。RPi可以安裝在一個更傳統的機箱中，安裝在機箱的后面。

Magitude。Io的軟件目前提供4種照明顏色選項：白色、紅色、藍色、品紅，每種顏色有10個級別。Adafruit LED面板提供了無限的選擇。而用于測量光級的傳感器是RGB顏色傳感器，可以用來測量光色溫。通過一些軟件的改進，ExoLab可以用來研究不同顏色的光照對植物生長的影響。
