建造了一個智能鋰離子充電器，帶有10個led燃料表。BQ24075充電和LM3914電壓監測。完整的構建指南可用!

厭倦了猜測你的電池電量嗎?在本指南中，我將向您展示如何構建具有視覺10段LED指示燈的專業級鋰電池充電器。該項目結合了可靠的BQ24075充電IC和經典的LM3914顯示驅動器，創建了一個緊湊，功能豐富的模塊，非常適合為您的DIY項目供電。無論你是在建造一個便攜式揚聲器，機器人，還是任何電池供電的設備，這個充電器都會讓你的電源得到控制!

你會學到什么：

?如何設計具有充電和監控功能的電路

?適當?shù)腖M3914配置，準確讀取電壓

?專業PCB組裝技術

?常見電路故障處理

供應

組件列表:

部件說明

?1個BQ24075 IC鋰離子電池充電器

?1 LM3914 IC LED驅動

?10個led (5mm)混合顏色以達到視覺效果

?1 USB-C接口電源輸入

?1 JST 2針連接器電池連接

?每個原理圖的各種電阻器值

?1 PCB定制設計

?完整的物料清單[在此]

工具材料：

?PCB制造：JLCPCB(綠色阻焊!)

?焊接:

?烙鐵或熱風站

?錫膏

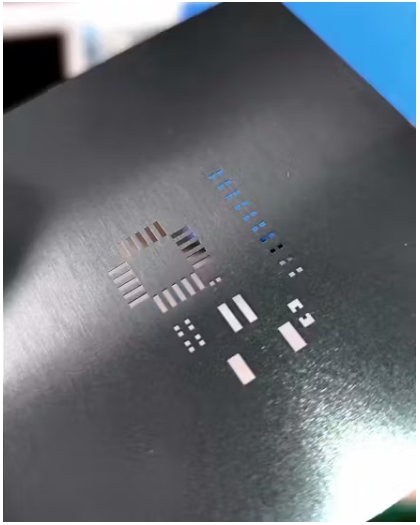

?PCB模板

?鑷子

?調試:

?萬用表

?顯微鏡

?設計軟件：Altium Develop

電路設計說明

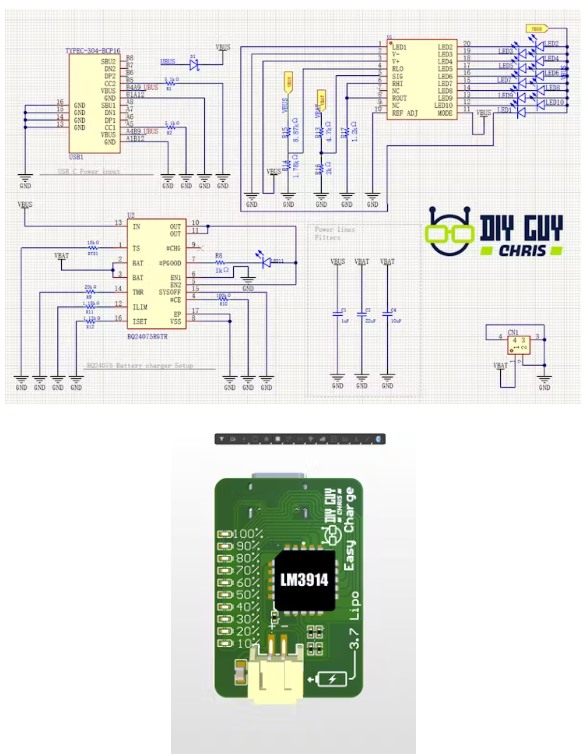

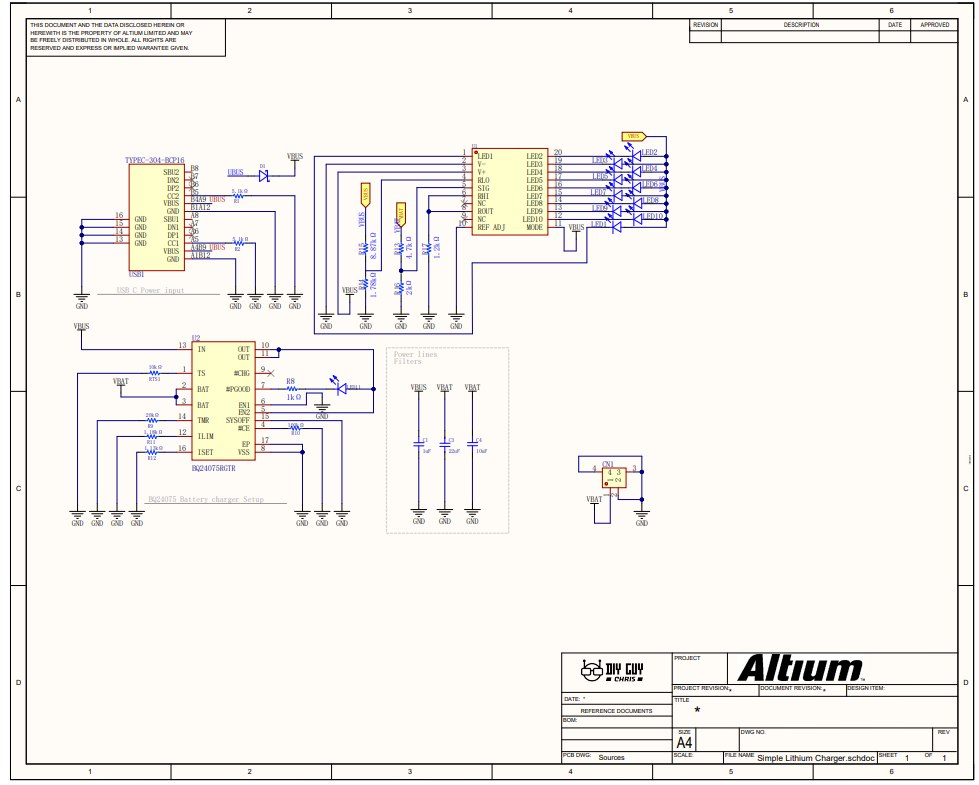

該項目的核心使用兩個主要ic一起工作。BQ24075安全地處理電池充電過程，而LM3914驅動10個led顯示屏顯示電池電量。我設計了分壓器，以適當?shù)乜s放LM3914的輸入范圍的電池電壓。

兩個主要IC：

?BQ24075-處理電池充電安全

?LM3914-驅動10 led顯示屏

設計要點：

?USB-C輸入，實現通用兼容

?分壓器對LM3914的電池電壓進行縮放

?MODE引腳選擇(點或條顯示)

?適當?shù)娜ヱ铍娙莘€(wěn)定運行

設計技巧:

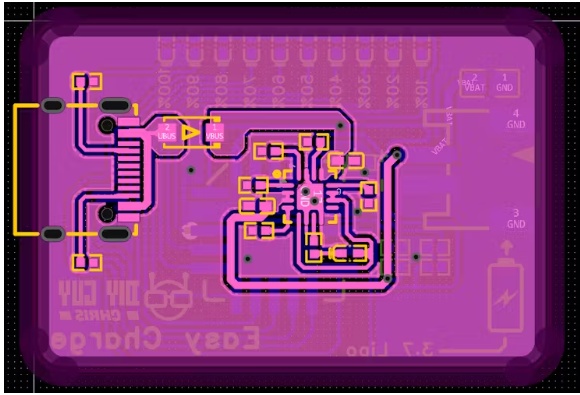

?將電源組件放在頂部

?保持模擬和數字部分分開

?對大電流路徑使用粗走線

?增加調試測試點

制造:

?從EDA軟件導出Gerber文件

?上傳至JLCPCB(或類似服務)

?選擇你喜歡的顏色和完成

?訂購一個易于組裝的模板

所需數據文件：

?GERBER文件

?物料清單文件

?拾起并定位文件

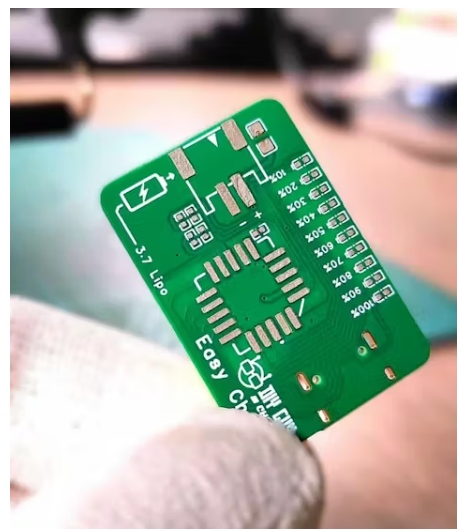

組裝開始與底部使用錫膏和模板。

組件放置后，我使用熱板回流。對于頂部，我使用3d打印夾具來保持PCB，同時應用粘貼和組件。

Jig STL文件可通過[此鏈接]獲得

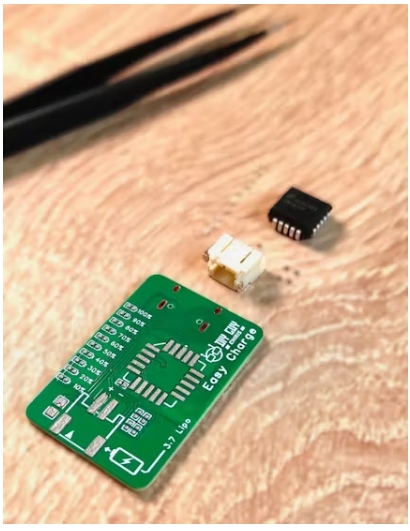

底部組件：

?對準模板并涂上錫膏

?使用鑷子放置部件

?使用熱板回流(顯示溫度曲線)

?顯微鏡下觀察

頂部組件：

?使用3d打印夾具來固定PCB

?重復粘貼應用

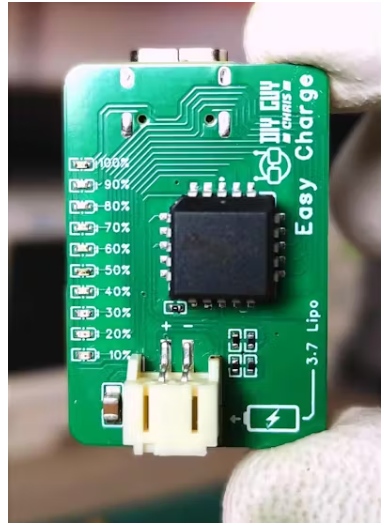

?放置剩余部件

?使用熱風槍回流

故障排除

最初，無論電池電壓如何，所有l(wèi)ed都保持亮著。問題是LM3914的電壓縮放不正確。我不得不重新制作分壓器電阻，以適當?shù)貙㈦姵仉妷嚎s放到芯片的1.25V參考范圍。

存在的問題:

“第一次組裝后，無論電池電壓如何，所有l(wèi)ed都亮了起來。這是LM3914常見的錯誤!”

解決方案:

?LM3914需要縮放電壓輸入

?RHI必須連接到1.25V基準

?必須降低電池電壓

?在2.7V-4.2V范圍內使用適當?shù)碾娮柚?

測試及最終結果

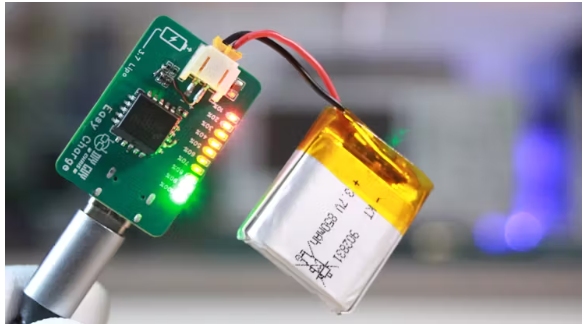

修好電路后，我用不同的電池狀態進行了測試。led現在準確地顯示電荷水平從空到滿。系統通過LED柱狀圖提供清晰的視覺反饋，同時為電池充電。

完整的充電器可靠地為鋰離子電池充電，并提供準確的充電水平指示。緊湊的設計結合了充電和監測在一個專業的外觀板準備在各種項目中使用。

最初的測試:

?焊接橋架的目視檢查

?檢查無電池情況下的功耗

?驗證LED閃爍模式(未檢測到電池)

?用充滿電的電池進行測試(所有l(wèi)ed都亮著)

充電測試:

?連接部分放電電池

?監控LED隨時間的進展

?測量實際電池電壓與LED指示

?驗證滿電檢測

成品充電器可靠地為鋰離子電池充電，同時提供準確的充電電平指示。這是一個緊湊的，專業的解決方案，結合了兩個功能在一個板。非常適合為您的DIY項目提供清晰的電池狀態可見性。
