嘿,伙計們!我希望你已經喜歡了我以前的教程“電子圣誕樹”，你已經準備好了一個新的，像往常一樣，我做了這個教程來指導你一步一步，而你做自己的機器人，并開始學習如何控制機器人以及如何控制它們，這個項目可能是機器人世界的一個偉大的開始。

在這個項目的制作過程中，我們試圖確保這個教程將是最好的指導，以幫助你，如果你想做你自己的機器人，所以我們希望這個教程包含所需的文件。在獲得我們從JLCPCB訂購的定制PCB以改善我們電子設備的外觀之后，這個項目非常方便，而且本指南中有足夠的文件和代碼，可以讓您創建美麗的機器人。我們在短短4天內完成了這個項目，僅用一天時間就獲得了所有需要的部件，完成了硬件制作和組裝，然后用一天時間準備適合我們項目的代碼，用兩天時間創建Android應用程序，然后我們開始測試和調整。

你將從本教程中學到什么：

?根據項目的功能為其選擇正確的硬件。

?了解機器人的機制。

?準備電路圖以連接所選的所有元件。

?把電子零件焊接到PCB上。

?組裝所有項目部件(機器人本體)。

?開始第一個測試并驗證項目。

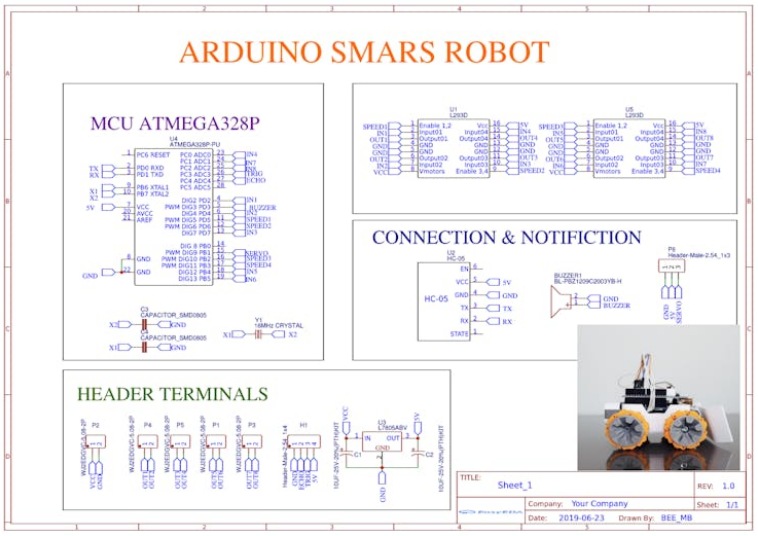

步驟1：電路圖

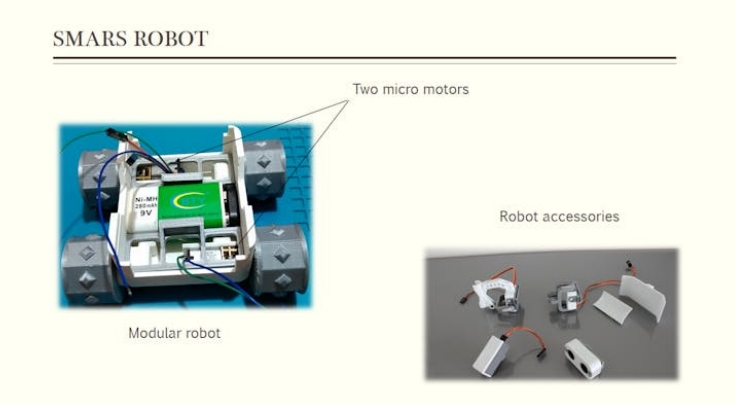

一如既往地家伙,我試圖撿起一些簡單的項目觀眾所以每個人都可以試一試,今天的項目很簡單,基于3 d印刷部分SMARS機器人這是一個小型車輛和兩個微型汽車和有很多的設計,你可以按照你自己的機器人,也可以添加到的配件你的機器人他們很多,但對于我們的項目我們將從基本設計所以沒有多少配件,但我們將在接下來的視頻中發布如何為我們的小機器人添加更多功能。

搬到控制部分,因為它顯示上面的電路圖中,我們將使用一個ATmega328單片機可以從Arduino UNO板,該單片機驅動兩個微型馬達通過L293 h橋驅動程序你可以看到我添加了兩個電機驅動,這樣你就可以用這個線路圖,以防你的機器人是一個四個汽車機器人,我們也有一個蜂鳴器輸出一個伺服電機輸出控制,藍牙連接插腳和超聲波傳感器輸入,所有這些都是你在制作相同的電路圖時可以使用的特性。

最后一個組件是5V穩壓器，這是這里需要的，因為我們使用9V電池為機器人供電，我們需要將電壓降至5V，用于MCU和電機的電源。

步驟2:PCB制作

關于JLCPCB

JLCPCB(深圳嘉利創電子科技發展有限公司)是中國最大的PCB原型企業，是一家專業從事快速PCB原型和小批量PCB生產的高科技制造商。JLCPCB擁有超過10年的PCB制造經驗，在國內外擁有超過20萬的客戶，每天有超過8000個PCB原型和小批量生產的在線訂單。年生產能力20萬平方米，可生產各種1層、2層、多層pcb。JLC是一家規模大、設備精良、管理嚴格、質量上乘的專業PCB生產廠家。

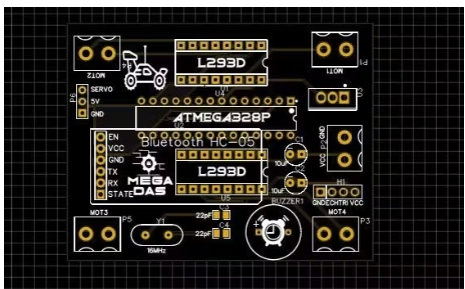

準備電路后,我把它變成一個定制的PCB設計和最簡單的任務現在是多氯聯苯的訂單所以我需要搬到JLCPCB是最好的PCB供應商為了得到最好的PCB制造服務,一如既往地只是一些簡單的點擊,都是你需要上傳的GERBER文件電路設計然后我搬到設置一些參數,這一次我們將使用這個PCB的藍色,下了訂單才四天，我的pcb就在我的桌面上了。

包裝，運輸和所有的生產步驟都執行得很好，以生產這些美麗的pcb ..

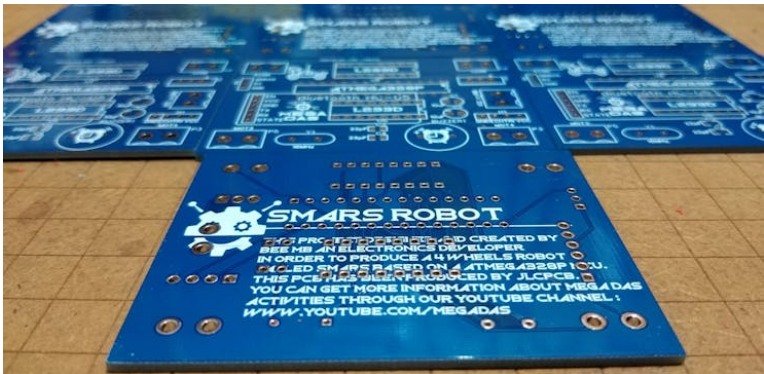

正如你在上面的圖片中看到的，PCB是非常好的制造，我有相同的PCB設計，我們已經為我們的主板和所有的標簽，標志是在焊接步驟中指導我。你也可以下載這個電路的Gerberfile。

步驟3：配料

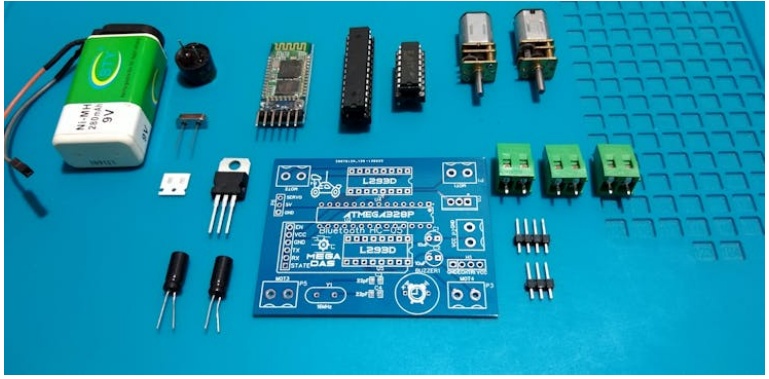

在開始焊接電子部件之前，讓我們回顧一下我們項目的電子元件清單，因此我們需要：

?我們從JLCPCB訂購的PCB

?一個Arduino Uno

?ATmega328單片機

?L293電機驅動器

?HC05藍牙模塊

?L7805穩壓器

?2個通孔電容器10uf

?16mhz振蕩器

?蜂鳴器

?2個直流微電機

?9 v電池

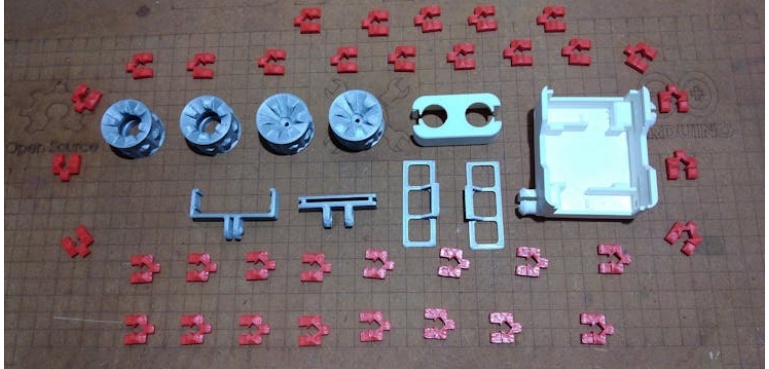

我們還需要機器人的3D打印部件

步驟4：硬件組裝

現在一切都準備好了，所以讓我們開始將我們的電子元件焊接到PCB上，為此，我們需要一個烙鐵和一個焊芯線和一個SMD返工站，用于SMD元件。

安全第一

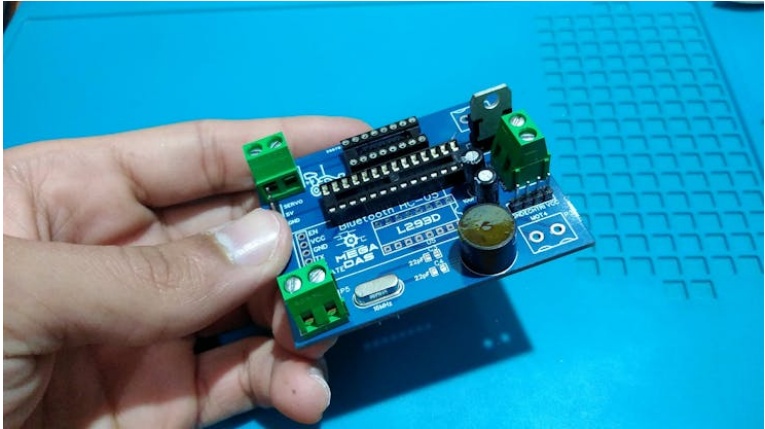

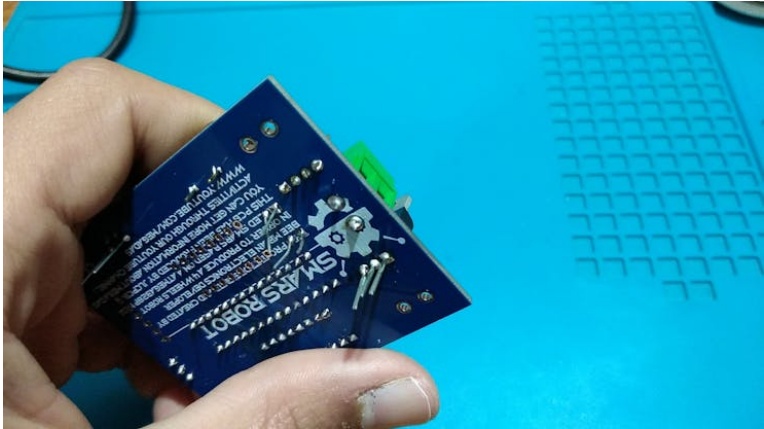

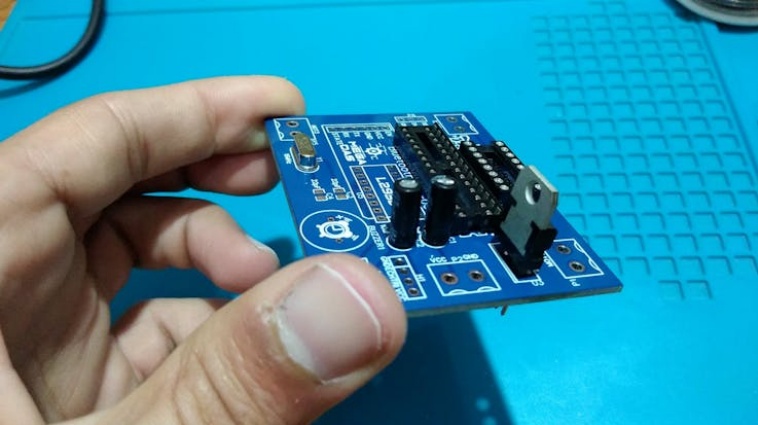

絕不觸摸烙鐵的元件....400°C!用鑷子或夾子夾住電線加熱。不使用的時候，一定要把烙鐵放回支架上。千萬不要把它放在工作臺上。不使用時，關閉設備并拔掉插頭。正如你所看到的，使用這種PCB是如此容易，因為它的制作質量非常高，而且不會忘記在焊接每個組件時指導你的標簽，因為你會在最上面的絲綢層上發現每個組件的標簽，表明它在電路板上的位置，這樣你就可以100%確定你不會犯任何焊接錯誤。我已經將每個組件焊接到它的位置，你可以使用PCB的兩側來焊接你的電子元件。

步驟5：機器人本體組裝

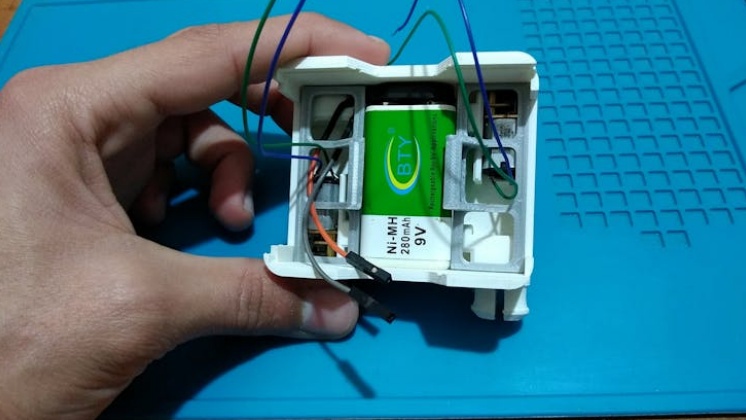

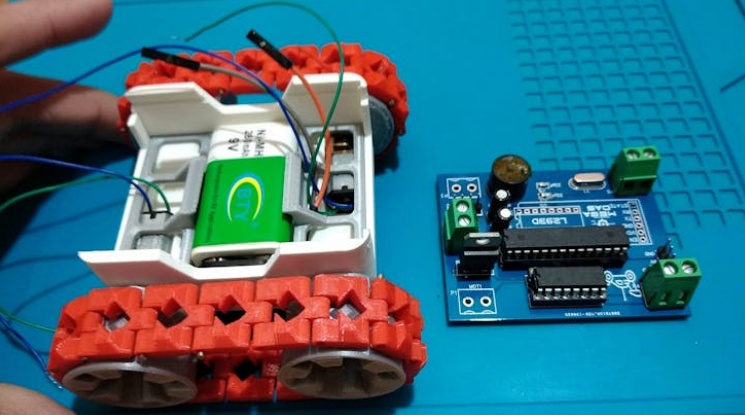

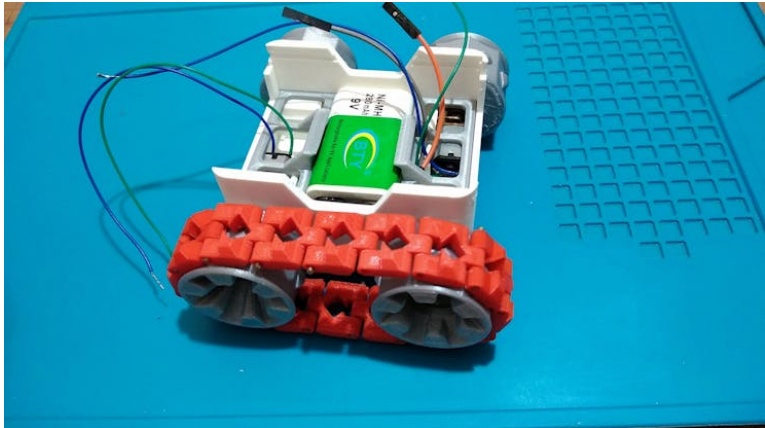

我們繼續我們機器人的組裝零件,我們將開始與車輪的鏈我們需要這些32鏈部分16個部分每一方和我們用這個塑料絲削減30個部分,每個部分都有15毫米的長度和我們一起保持鏈部分,您可以使用一些膠,以確保鏈保持連接,現在我們把機器人底盤和這兩個免費的輪子我們組裝在一起,之后，我們把9V電池和微型電機放在他們的位置，我們組裝主動車輪到電機上，最后但并非最不重要的是，我們把鏈條連接車輪彼此，最后一步是擰緊車輪電線和9V電池，然后我們把PCB插入其插座，我們的機器人現在準備移動了。

步驟6：軟件部分和測試

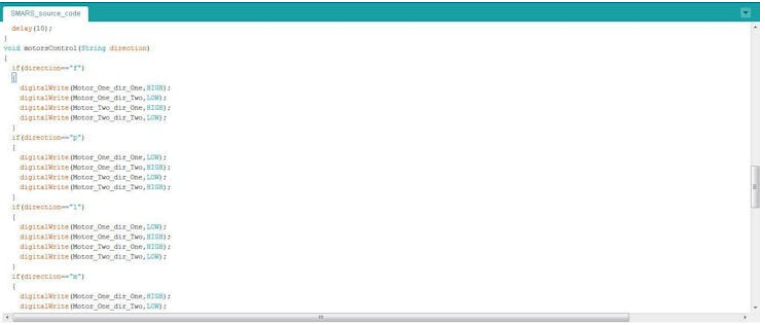

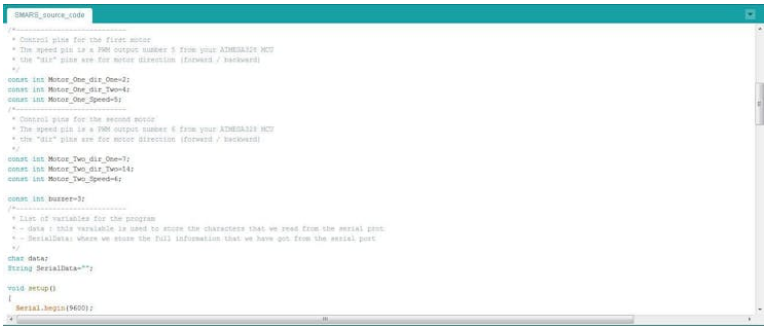

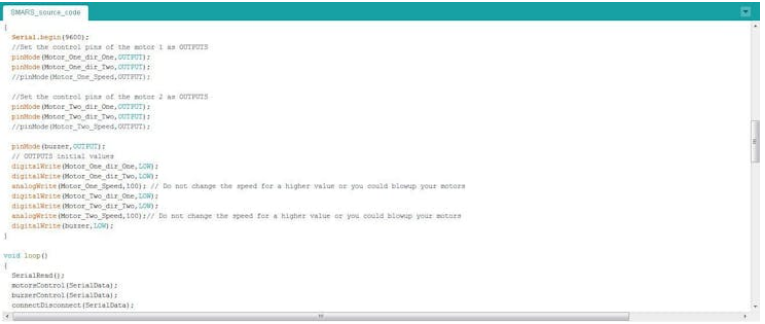

是時候轉向軟件部分我已經做了這個Arduino的代碼,你可以從下面的下載鏈接,它是如此基本的代碼,只是一些指令接收從Android應用程序來控制機器人的運動,現在我們需要的是把單片機的Arduino UNO板和我們的代碼上傳到單片機然后把它回到了PCB插座。
