我將用非常簡單的術語詳細地解釋每件事，以便你們很容易理解。構建Arduino板所需的一切都在描述中。一定要去看看!讓我們開始吧。

制作Arduino板所需的組件

?ATMega328

?16mhz晶體振蕩器

?電容器

?電阻

?LED

?頭針

?FTDI程序員

?連接電纜

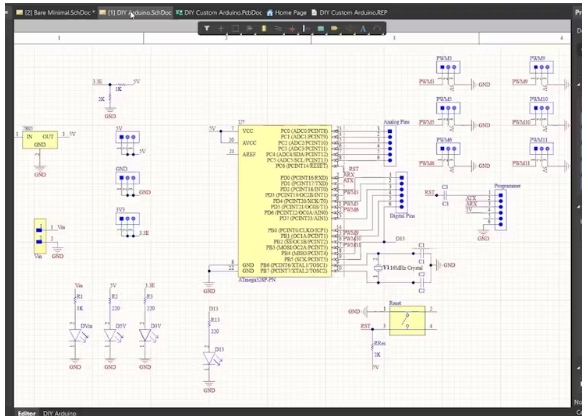

DIY Arduino UNO -電路

為您的項目設計自己的PCB !

我使用Altium designer繪制電路并設計PCB。它是一個強大的工具，可用于為我們的項目設計和創建我們自己的PCB，以及用于工業用途的復雜和多層PCB。

如果你是一個DIY電子愛好者，我敢打賭這對你來說真的很有用。我在過去的3-4年里一直在使用它，讓我告訴你們，這太神奇了!您可以從這里下載免費試用Altium PCB設計器。

最小配置

為了制作我們的Arduino板，我們需要一個微控制器，它將完成所有的數學計算和所有的邏輯決策。那么我們?cè)贏rduino板上使用哪個微控制器呢?在這里，將使用ATMega328。微控制器沒有基本要素就不能運行。為了發揮作用，它只需要進行少量的設置。讓我們看一下最簡單的配置。

我使用Altium designer繪制電路并設計PCB。它是一個強大的工具，可用于為您的項目設計和創建自己的PCB，以及用于工業用途的復雜和多人PCB。我會在描述中留下免費試用版的鏈接。我已經用了3年了。如果你是一名電子工程師，它將對你非常有用。此外，如果您是學生，您將獲得6個月的許可證完全免費!所以一定要好好利用它!

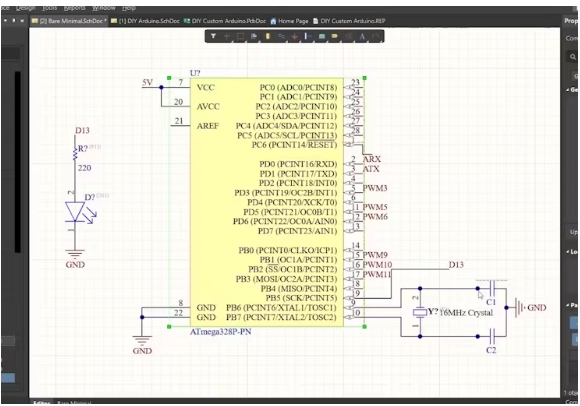

要從最低配置開始，我們將需要ATMega328芯片，16 MHz晶體振蕩器和兩個電容器。晶體振蕩器將連接在引腳9和10之間，兩端連接到地。為什么我們需要一個晶體振蕩器?每個微控制器都需要一個時鐘信號，芯片內部的每個動作都是基于時鐘的。對于Arduino，時鐘信號是由一個晶體振蕩器提供的。

一旦你啟動ATMega328，它就會工作。但這還不夠，不是嗎?我們將使它更穩定，更通用，更有用。讓我們讓它更接近真正的Arduino板。

制作自定義Arduino板

這是我們連接輸入電壓的點。輸入電源將連接到7805穩壓器，該穩壓器將7-32伏之間的電壓轉換為穩定的5V DC電源，將其饋送到Arduino和其他組件。

這5V也被饋送到分壓器電路，將電壓降低到3.3V直流電壓。當我們連接現代傳感器和模塊時，這將非常有用，因?yàn)樗鼈兇蠖鄶?shù)工作在3.3V。

PWM引腳連接到這3個引腳頭，其中第一個引腳連接到相應的PWM引腳，第二個引腳連接到5V，第三個引腳連接到GND。這是大多數伺服電機和傳感器模塊的引腳配置;也就是說，你可以將伺服電機直接連接到Arduino板上。

然后這里是模擬引腳接頭，連接到模擬引腳，這里是數字引腳接頭，連接到剩余的數字引腳。

如果出現問題，我們有一些led指示燈可以幫助我們排除故障。該LED連接到ATMega328的引腳13。

現在真正的問題是我們?nèi)绾螌?duì)Arduino板進行編程?ATMega328P芯片不能與USB直接通信。他們的交流方式是抗逆轉錄病毒療法。

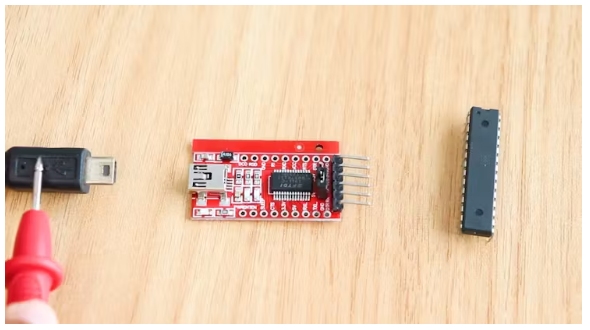

因此，為了使用USB對Atmega328進行編程，來自芯片的UART數據被發送到另一個可以將UART轉換為USB的模塊，反之亦然，這將把兩種技術橋接在一起。在我們的案例中，我們將使用FTDI模塊來處理ATMega328和計算機之間的通信。這就是我們要連接FTDI模塊的地方。FTDI模塊的Tx引腳連接ATMega328的Rx引腳，F(xiàn)TDI模塊的Rx引腳連接ATMega328的Tx引腳。

PCB布局設計

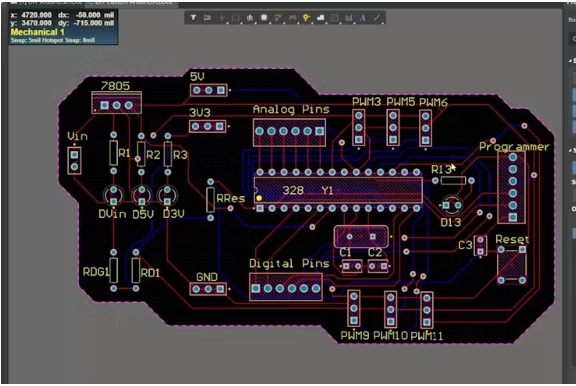

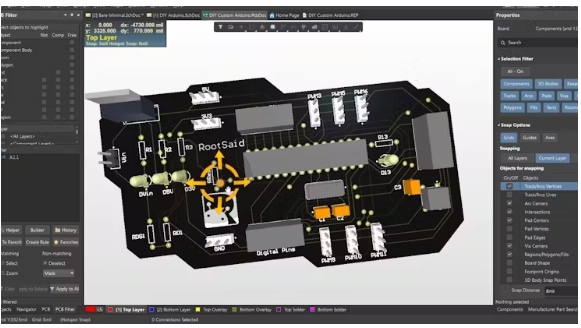

一旦電路完成，我就開始在PCB布局上工作。使用Altium設計器，創建PCB布局非常容易。我們可以簡單地安排板內的所有組件，路由軌道和創建板布局，所有這些都可以在10分鐘內完成。

這個Arduino板的設計方式使您可以輕松地將傳感器和伺服電機直接連接到板上。如果你想要，這些是連接伺服電機的引腳。

正如你在這里看到的，布線在這里，在板的兩側，這意味著，這是一個雙層PCB。一旦一切都設計好了，您所要做的就是導出Gerber文件。

處理PCB

我從PCBWay訂購了PCB。PCBWay是一家專業從事PCB原型制作，小批量生產和整潔PCB組裝的PCB制造商，您可以創建各種不同規格的PCB。如果您有興趣為您的項目制作自己的PCB，請查看下面的鏈接。我們馬上就會研究它。使用下面的鏈接注冊可以獲得5美元的折扣，在結帳時提供優惠券代碼PCBWayLab可以獲得額外的5美元折扣。

要從PCBWay訂購PCB，請?jiān)L問PCBWay網站并在即時訂單中填寫基本的電路板詳細信息。從那里你將被引導到一個表格，在那里你可以提供更詳細的董事會細節。在PCB規格屏幕中更新您的電路板信息。

現在在PCB規格屏幕中更新電路板信息。我想給這些PCB黑色，所以我選擇了黑色的阻焊板。

在PCBWay中，我們可以為PCB選擇各種顏色，如紫色，黑色，橙色，甚至通過選擇透明阻焊膜來創建透明PCB。

另外，我選擇了白色的絲印而不是黑色的。完美的。在下一個屏幕上，我們應該能夠上傳Gerber文件并提交審查。一旦審查完成，剩下的就是添加到購物車，付款，并等待PCB到達。

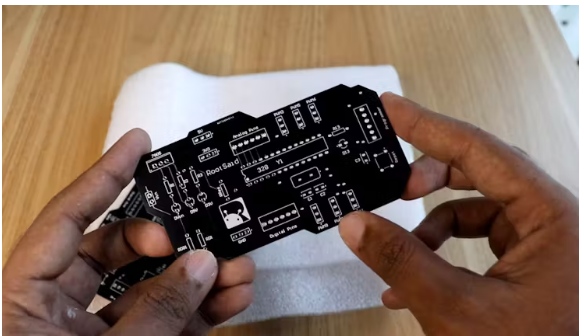

一旦PCB到達，你得到了所有的組件，開始焊接。焊接時，請檢查各組件的極性，并檢查IC的位置。

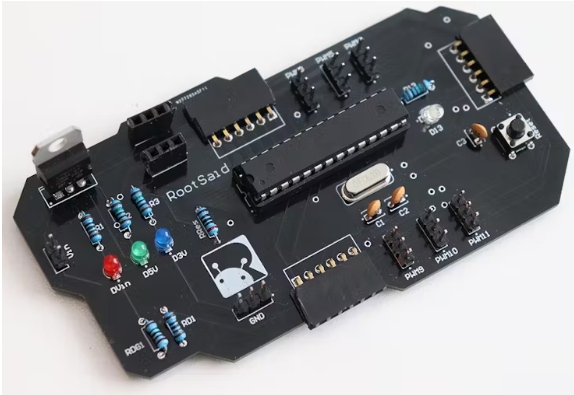

一旦它被焊接，我們的Arduino板看起來像這樣!

編程

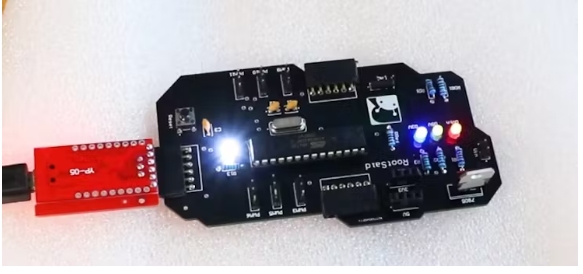

現在是時候上傳第一個代碼了!為此，將Arduino板連接到FTDI模塊，并將FTDI模塊連接到計算機。確保在計算機上為FTDI模塊安裝了正確的驅動程序。

沒有啟動Arduino IDE并打開Blink示例草圖?，F(xiàn)在選擇板- Arduino Uno并選擇正確的端口。

完成后，單擊上傳。代碼將被編譯并通過FTDI模塊上傳到板上。

這就是我們?nèi)绾沃谱髯约旱?a href="/tags/Arduino" target="_blank">Arduino板。
