嗨，在本教程中，您將學習使用Arduino Nano板構建袖珍氣象站。它將是一款小巧的設備，你可以隨身攜帶，就在你的口袋里，并將能夠在其上的OLED顯示屏上顯示實時溫度和濕度。這是一個很好的自我護理工具，因?yàn)槟憧偸侵朗裁磿r(shí)候帶傘出門，無論是下雨還是炎熱!

你可以隨身攜帶，因?yàn)樗幸粋€(gè)內置的可充電的160mAh鋰電池。這是一個非常好的學習項目，制作起來也非常有趣。有時它可能真的很有用。

當我們開始試驗DHT11溫度傳感器時，我們要做的是拿一個面包板和一些跳線和一些顯示器，然后開始試驗一些隨機代碼。相反，我給了DHT11模塊一個專業和舒適的家，并制作了一個更現實的學習項目。

聽起來很有趣嗎?讓我們開始吧!

步驟1：收集組件

任何項目開始時要做的第一件事就是收集所需的組件。本項目所需組件如下：

1.1組件:

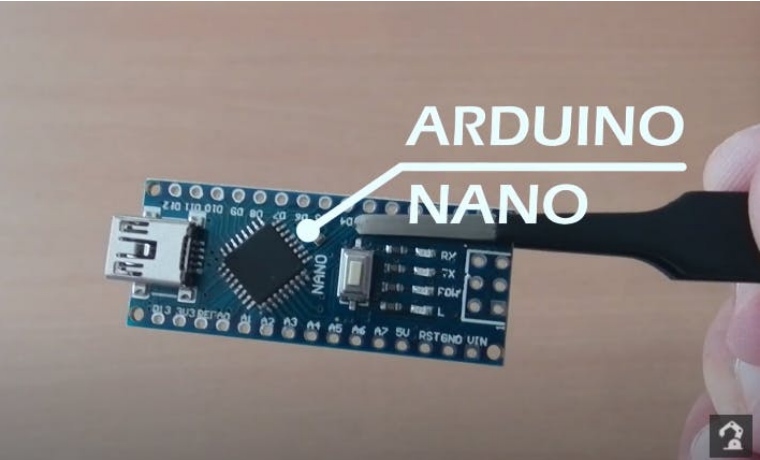

?Arduino Nano與電纜

?DHT11溫度傳感器模塊

?0.96英寸OLED顯示屏

?TP4056電池充電模塊

?小電池(我用的是160mAh的鋰電池)

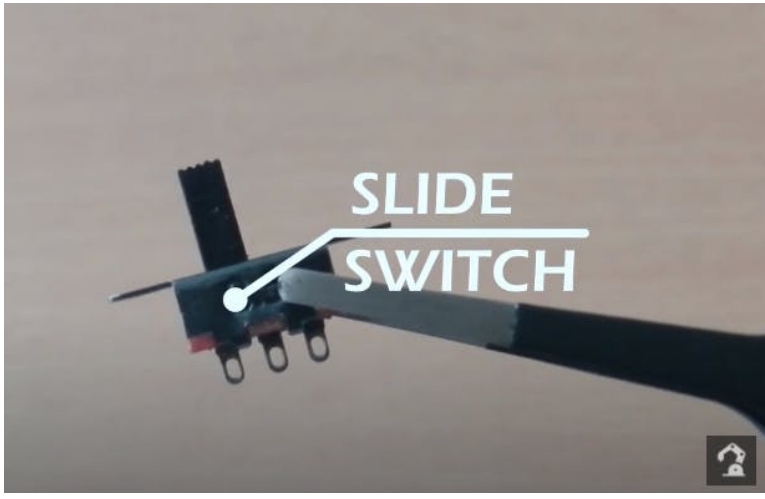

?滑動開關

1.2工具(根據需要/選配)：

?烙鐵

跳線

?熱膠槍

?3D打印機(用于外殼-高度可選)

我總是喜歡石英元件購買各種電子元件和工具!

收集所有需要的東西，然后進入下一步!

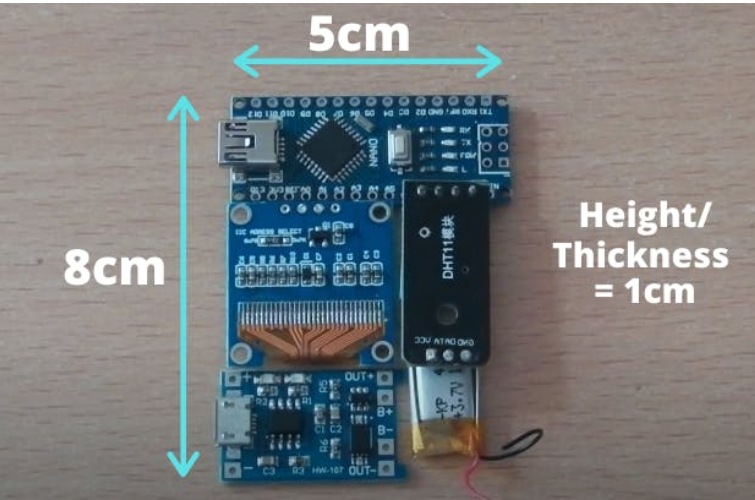

步驟2：堆疊組件

現在我們需要規劃所有組件在機箱內的位置。我想讓這個設備盡可能的薄，這樣便于放在口袋里攜帶。因此，我將所有組件分散開來，并沒有采用多組件層結構，因?yàn)檫@會減少設備的X和Y維度，但最終會增加Z維度，這只不過是設備的厚度!

你可以參考上面的圖片，看看我是如何在我的口袋氣象站里堆疊組件的，或者你也可以提出你自己獨特的創意，以進一步減少設備尺寸的方式堆疊組件!

在你計劃好你喜歡的安排之后，直接進入下一步!

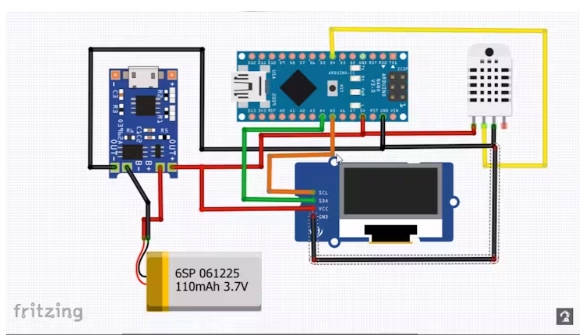

步驟3：示意圖

現在我們需要為我們的袖珍氣象站草擬示意圖。這個項目的原理圖是非常簡單的，因?yàn)橛泻苌俚哪K，必須只是連接在一起，而不需要任何外部修飾。我附上了上面的示意圖，作為圖像。如果需要，你可以參考一下。

我們需要將電池連接到電池充電模塊，將電池充電模塊的輸出連接到Arduino Nano板。我使用了Arduino Nano板，因?yàn)樗某叽缡峭昝赖?，更適合這個項目!

接下來，將溫度傳感器模塊和OLED顯示屏連接到Arduino板上。

完成原理圖后，繼續下一步。

步驟4：焊接/連接

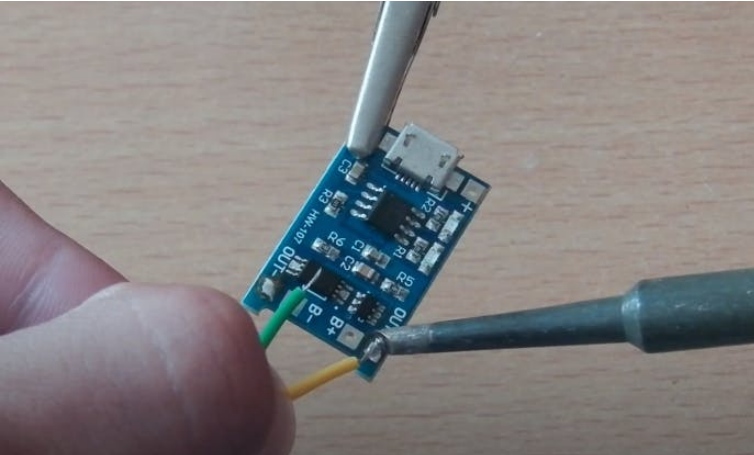

現在，我們只需要根據我們之前起草的原理圖將所有組件焊接在一起。盡量保持電線的長度剪成合適的，以防止電線混亂以后。

此外，盡量準確地焊接一切，以防止任何形式的短路。這可能是一個乏味的過程，但相信我，以后你會覺得努力是值得的。

焊接完成后，請繼續進行下一步!

步驟5：焊接后

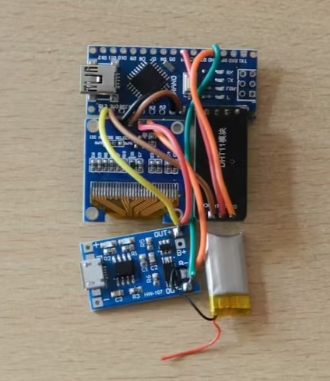

在你完成焊接所有組件(不包括開關)后，它應該看起來像我上面所附的圖像。盡量保持電線的長度剪成合適的樣子，這樣以后就不會有問題了。

我確信我們不能像這樣帶著這些亂七八糟的電線到處走，所以很明顯，我們需要一個外殼來為我們的口袋氣象站提供適當?shù)膶?zhuān)業外觀。我們最好的選擇就是3D打印。

因此，移動到下一步設計外殼并打印它!

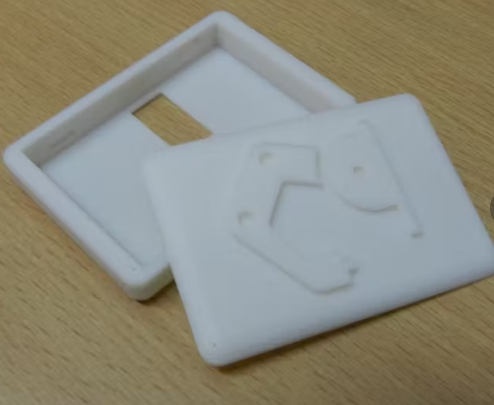

步驟6：制作外殼

我繼續為T(mén)inkercad的袖珍氣象站設計了外殼。

我沒有3D打印機，所以我去了IAmRapid并上傳了我的。STL文件以獲得即時報價，并立即訂購零件。外殼有一個偉大的建設質量。

幸運的是，我在設計中為不同模塊和端口所做的所有切割都是100%完美的。我把下面的3D文件附上給你!

現在，讓我們繼續將整個電路放在外殼內并將其固定到位!

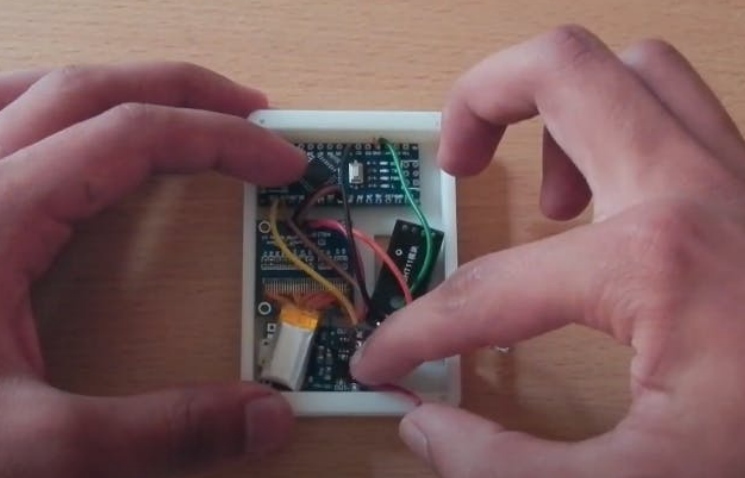

步驟7：將電路放入機箱

現在，我們需要將整個電路放入我們之前設計和3d打印的外殼中。這是非常重要的，所有的端口去各自的切割給設備急需的專業外觀。此外，重要的是所有組件都牢固地固定在它們的位置上，不要在外殼內移動，以確保設備的正常和平穩運行!

我用了一些熱熔膠把電路固定好。

完成這些之后，繼續下一步!

步驟8：添加交換機

現在，在您完成了將電路放入機箱后，是時候?qū)?a href="/tags/滑動開關" target="_blank">滑動開關添加到專用插槽中了。我們之前沒有在電路本身連接開關，因?yàn)殚_(kāi)關需要從外部插入到外殼中。

將交換機插入槽位后，用兩顆小螺釘將其固定。然后連接兩根線，一根來自Arduino板的VCC，一根來自電池充電模塊的正輸出。這樣，當我們打開開關時，我們就能打開整個電路。

完成開關工作后，繼續關閉外殼!

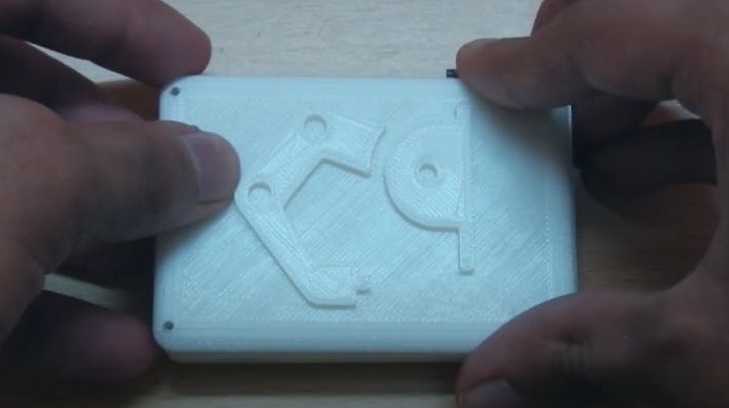

步驟9：關閉外殼

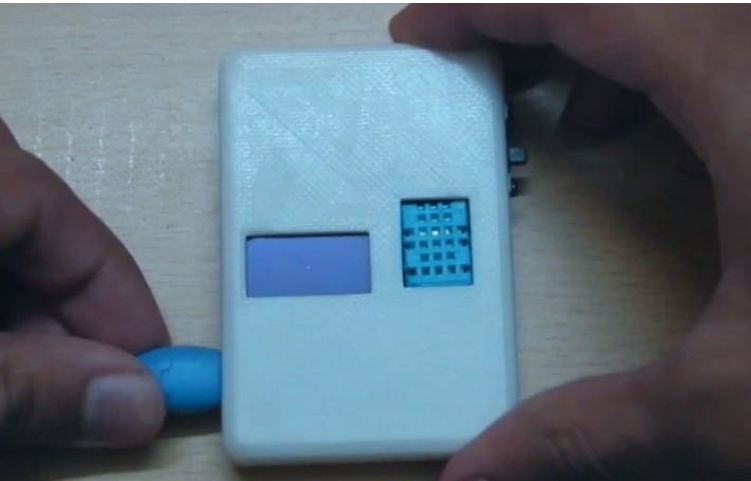

現在，我們需要關閉圍欄。我用一些螺絲把外殼的蓋子固定在適當?shù)牡胤?。我已?jīng)在外殼的設計中做了螺絲孔，所以以后沒有問題了!

只要確保蓋子到位，這樣設備看起來就很專業，攜帶起來也很方便!我把我的標志放在蓋子設計上，給它一個更美觀和定制的外觀

關閉外殼后，繼續對氣象站進行編碼!

步驟10：編碼大戰!

現在，我們需要做一些非常重要的事情，那就是對我們的袖珍氣象站進行編碼，因?yàn)槿绻麤](méi)有Arduino運行的代碼，我們的設備就只是一個沒有功能的塑料盒子。

所以讓我們對袖珍氣象站進行編程，使其功能和效率最大化。我附上了下面的代碼供你使用。如果您愿意，您也可以親自動手編寫代碼!

完成這一步后，繼續前進!

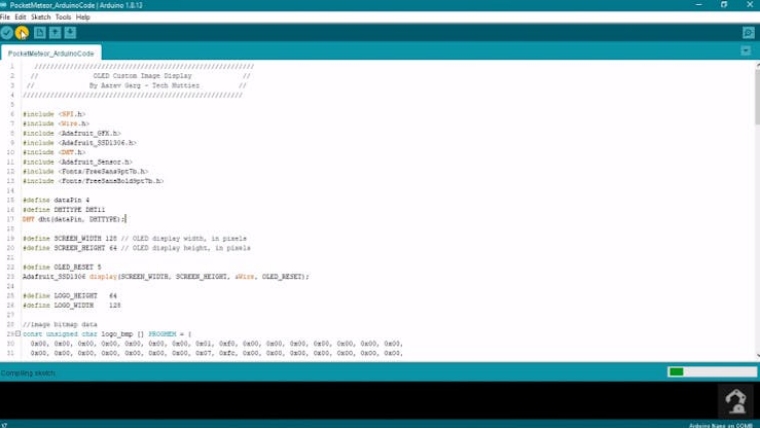

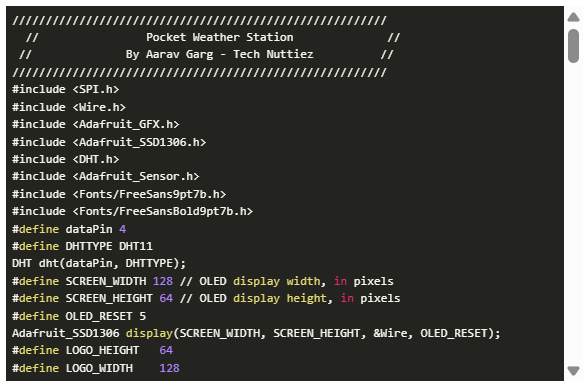

袖珍氣象站代碼：

步驟11：開始!

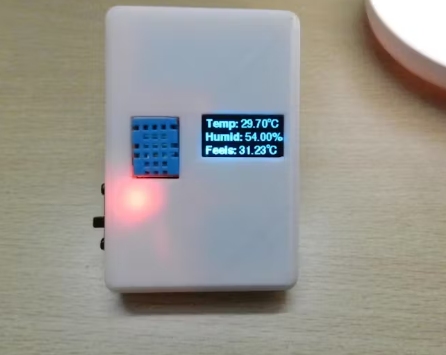

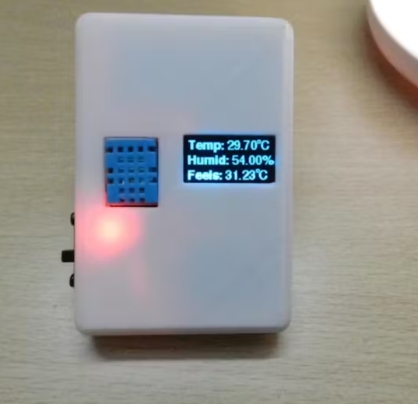

這是我們功能齊全的袖珍氣象站。它有一個OLED顯示屏，讓你以一種很棒的方式享受天氣。它還有一個帶USB充電接口的可充電電池，老實說，電池可以使用很長時間，所以你幾乎不想充電。此外，它還有一個Arduino Nano端口，用于將來上傳或調整代碼。

外面的開關使用起來也很方便。除此之外，該設備的緊湊設計有助于它甚至適合最小的口袋!

現在，無論你走到哪里，你都可以自豪地帶著它，炫耀你的發明(或者實際上把它當作氣象站)。

步驟12：故障排除

如果你在這里，那么我假設你已經建立了一個項目，它要么成功了，要么失敗了，這也很好，因?yàn)槟悴粌H知道如何建立一個東西，也知道如何不建立它這種學習是非常有用的。

12.1它不工作：

?12.1.1 OLED顯示屏空白：你要么燒壞了你的OLED顯示屏，要么可能在你的代碼中有一個錯誤(例如，你可能忘記初始化顯示器)。重新檢查代碼并嘗試檢查顯示本身是否正常工作。如果是，那么嘗試調整代碼。

?12.1.2所有讀數都是“NA”：如果溫度傳感器有問題，則會發生這種情況?？赡苁悄趯囟葌鞲衅鬟B接到Arduino板時犯了錯誤。重新檢查一下連接線。如果連接是正確的，這可能是真的，你有一個問題與傳感器本身。嘗試更換傳感器!

?12.1.3工作與USB電纜，但不是電池：如果發生這種情況，那么有一個問題與你的電池或可能是電池的連接!
