Arduino + MPU6050萬向臺：一個DIY的兩軸穩定平臺

對于攝像師、機器人愛好者或想要根據運動穩定方向的制造商來說，該項目使用Arduino UNO、MPU 6050陀螺加速度計模塊和兩個伺服電機構建了一個簡單的兩軸云臺。雖然不像專業的BLDC萬向節那樣流暢，但對于展覽和學習來說是完美的。

它的作用

MPU - 6050在X和Y軸上感應傾斜。這些讀數實時映射到兩個伺服電機，使平臺模仿你的運動在滾動和俯仰-穩定，即使你傾斜它側向或向前/向后。

您需要的組件

?Arduino UNO

?MPU - 6050陀螺儀+加速度計傳感器

?兩個伺服電機(如標準模擬伺服電機)

?跳線，面包板

?編程用USB線

電路布線

?電源：MPU6050 VCC→Arduino 5?V， GND→GND

?I2C線：SDA (MPU6050)→A4, SCL→A5

?中斷腳INT→數字腳2

?伺服信號線：Servo1→D6、Servo2→D5;與ArduinoServo信號線共享5?V和GND: Servo1→D6， Servo2→D5;都與Arduino共享5?V和GND

Arduino Sketch概述

安裝Wire.h、MPU6050.h(通過I2Cdevlib)和Servo.h庫。提供的代碼初始化MPU，讀取原始加速度計數據，并將這些值映射到伺服角度-因此當您傾斜時，伺服器相應地重新定位。

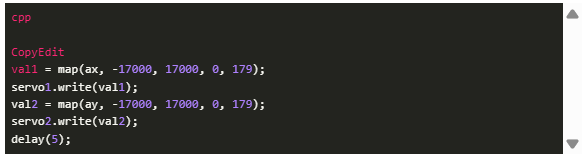

在loop()中，加速度計軸被捕獲：

這意味著:

?Ax→servo1(水平傾斜)

?Ay→servo2(垂直傾斜

提示和增強

?校準：原始MPU讀數不同。校準每個軸的傳感器以消除漂移或隨機偏移。

?平滑/濾波：使用互補濾波器或卡爾曼濾波器結合陀螺儀和加速度計的數據更穩定的運動

?構建質量：使用3D打印或紙板部件牢固地安裝伺服器并防止抖動

你會得到什么?

?一個功能Arduino控制的兩軸框架，實時反映運動。

?偉大的動手學習IMU融合，伺服控制和Arduino接口。

?一個模塊化的基礎，你可以擴展-添加一個攝像頭，第三伺服偏航，或更精確的電機

限制與未來升級

?運動不流暢：標準伺服速度慢，導致明顯的步進。

?無偏航控制：只有橫搖和俯仰穩定。

?沒有高級調諧：如果不添加數字濾波器，就無法微調PID平滑。

需要考慮的升級：

?使用無刷直流電機和真正的萬向控制器使運動更平滑。

?添加偏航運動為全3軸穩定。

?集成PID控制算法，減少超調和振蕩。

想要構建它嗎?

下面是一個基本的代碼片段：

該項目提供了一個強大的，教育Arduino + MPI6050萬向臺。非常適合演示，實驗運動控制，或進一步的實驗。讓我知道如果你想幫助調整映射，添加過濾，或者把它變成一個相機有效載荷!

本文編譯自hackster.io
